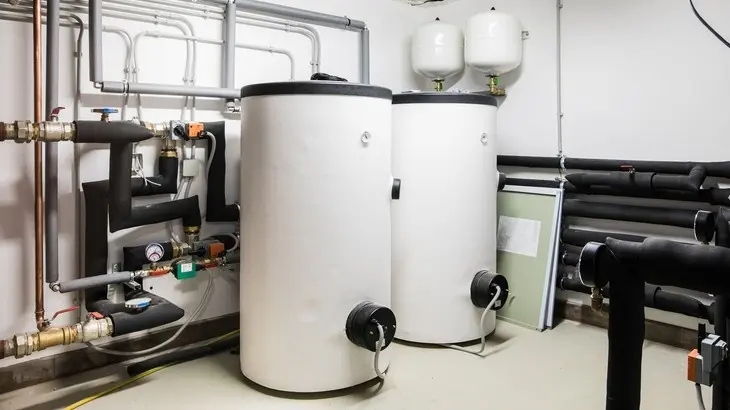

Akumulační nádrže na teplou vodu a vytápění představují klíčový prvek pro efektivní využití energie a stabilní dodávku tepla v domácnosti. Správný výběr a dimenzování akumulačního zásobníku tepla výrazně ovlivní úspory i komfort. Izolace akumulační nádrže pak zajistí minimalizaci tepelných ztrát a maximální využití uložené energie.
Co si zapamatovat
- Akumulační nádrže uchovávají teplo obvykle až 24 hodin, což umožňuje efektivnější využití zdrojů.
- Nejčastější objem akumulační nádrže v Česku je 800 až 1 000 litrů.
- Tloušťka stěn akumulačních nádrží se pohybuje mezi 2,5 a 6 mm, izolace pak obvykle 8 až 10 cm.
- Správný objem nádrže se počítá z výkonu kotle, například 50-55 litrů na 1 kW pro radiátory.
- Použití akumulační nádrže může snížit spotřebu energie na vytápění až o 20-30 %.
Princip fungování akumulačních nádrží v topných systémech
Akumulační nádrž uchovává teplo obvykle po dobu 24 hodin, což umožňuje prodloužit dobu vytápění bez nutnosti častého spalování paliva v topném kotli. Tento proces zajišťuje, že kotel na pevná paliva nebo tepelné čerpadlo pracují v optimálním výkonovém režimu, čímž se snižuje spotřeba paliva až o 20-30 %. Díky tomu dochází k výraznému zvýšení efektivity topného systému a zároveň k stabilní dodávce teplé vody pro domácnost.
Jak akumulační nádrž uchovává teplo
Teplo se v akumulační nádrži uchovává v destilované vodě, která je obsažena v ocelové nádrži s tloušťkou stěn 2,5 až 6 mm, v závislosti na objemu. Vnitřní povrch nádrže je chráněn smaltováním nebo antikorozní vrstvou a často je doplněn anodovou tyčí proti korozi. Nádrž je obalena izolací o tloušťce 8 až 10 cm, například z minerální vaty, polyuretanové pěny či kaučuku, která minimalizuje tepelné ztráty do okolí. Kvalitní izolace a umístění nádrže v suché, vytápěné místnosti (kotelna, sklep) jsou klíčové pro udržení teploty vody a maximalizaci úspor energie při vytápění.
Význam akumulační nádrže pro efektivní provoz kotle
Akumulační nádrž umožňuje topnému kotli spalovat palivo při stálém a optimálním výkonu, což omezuje časté zapalování a zhasínání kotle. Tento plynulý provoz zvyšuje účinnost spalování a prodlužuje životnost kotle. Správné dimenzování nádrže je zásadní – orientační hodnota je 50 až 55 litrů akumulační vody na 1 kW výkonu kotle u radiátorového vytápění, u podlahového vytápění se doporučuje 80 až 100 litrů na 1 kW. Nevhodně zvolený objem může vést k nevyužití přebytečné tepelné energie nebo naopak k nedostatečné akumulaci, což zhoršuje komfort i úspory.
- Akumulační nádrž o objemu 500 litrů je vhodná pro menší rodinné domy s kotlem do výkonu přibližně 9 kW
- Výběr správné akumulační nádrže ovlivňuje nejen úspory energie, ale i provozní náklady a životnost topného systému
- Akumulační zásobník tepla pomáhá vyrovnat kolísání výkonu topného zdroje a stabilizuje dodávku teplé vody
Tip: Pro ideální velikost akumulační nádrže zvažte tepelnou ztrátu vašeho domu a výkon topného kotle či tepelného čerpadla. Nádrž by měla být dostatečně velká pro akumulaci tepla na 24 hodin provozu, ale nesmí být předimenzovaná, aby nedocházelo k tepelným ztrátám a zbytečným investicím.
Jak správně dimenzovat akumulační nádrž pro váš topný systém
Správné dimenzování akumulační nádrže je zásadní pro efektivní fungování topného systému a úspory energie při vytápění. Objem akumulační nádrže se volí podle výkonu kotle a typu vytápění, přičemž platí odlišná pravidla pro radiátory a podlahové vytápění.
Výpočet objemu akumulační nádrže pro radiátory
Pro radiátorové vytápění se doporučuje orientační objem akumulační nádrže mezi 50 až 55 litry na 1 kW výkonu kotle. Tento rozsah zajišťuje dostatečnou akumulaci tepla pro plynulý provoz a minimalizuje kolísání teploty v systému. Například u kotle s výkonem 20 kW byste měli zvolit zásobník o objemu přibližně 1 000 litrů. Správná izolace akumulační nádrže pomáhá udržet teplotu vody delší dobu, což podporuje efektivní využití akumulovaného tepla.
Výpočet objemu pro podlahové vytápění
Podlahové vytápění vyžaduje větší objem akumulační nádrže kvůli nižší pracovní teplotě a delší době reakce systému. Doporučený objem se pohybuje mezi 80 až 100 litry na 1 kW výkonu kotle. U kotle s výkonem 15 kW to znamená akumulační zásobník tepla o kapacitě 1 200 až 1 500 litrů. Výběr akumulační nádrže s výměníkem umožňuje efektivní přenos tepla do systému podlahového vytápění a optimalizuje provoz.
| Typ vytápění | Objem na 1 kW výkonu kotle | Příklad pro kotel 20 kW | |
|---|---|---|---|
| Radiátory | 50 – 55 litrů | 1 000 – 1 100 litrů | |
| Podlahové vytápění | 80 – 100 litrů | 1 600 – 2 000 litrů | |
| Kombinované systémy | dle poměru zátěže | individuálně |
Tip: Pro koho se dimenzování hodí a pro koho ne – větší objem akumulační nádrže se uplatní hlavně v nízkoteplotních systémech jako podlahové vytápění, zatímco u starších radiátorových systémů může být příliš velká nádrž neefektivní a zbytečně drahá. Jak správně dimenzovat akumulační nádrž na teplou vodu závisí také na kvalitě izolace a požadavcích na dobu topení při výpadku kotle.
Typy a konstrukce akumulačních nádrží
Akumulační nádrže na teplou vodu se liší svou konstrukcí, materiálem i způsobem připojení k topnému systému. Správný výběr akumulační nádrže výrazně ovlivňuje úspory energie při vytápění a efektivitu celého topného systému. Následující podkapitoly vysvětlují základní materiály a typy akumulačních zásobníků, které se běžně používají.
Materiály a ochrana proti korozi
Akumulační nádrž je vyrobena z ocelového plechu o tloušťce 2,5 až 6 mm, což zajišťuje dostatečnou pevnost a odolnost vůči tlaku. Vnitřní povrch nádrže je chráněn smaltem, který brání korozi a zabraňuje usazování nečistot. Alternativně se používá anodová tyč, která působí jako katoda a chrání ocel před elektrochemickým rozkladem. Izolace akumulační nádrže dále minimalizuje tepelné ztráty a zvyšuje energetickou účinnost.
| Materiál | Funkce | Výhoda |
|---|---|---|
| Ocelový plech | Konstrukční pevnost | Vysoká odolnost tlaku |
| Smaltování | Povrchová ochrana proti korozi | Prodloužení životnosti nádrže |
| Anodová tyč | Elektrochemická ochrana | Aktivní ochrana proti korozi |
Typy akumulačních zásobníků
Typ zásobníku určuje způsob připojení zdrojů tepla a ovlivňuje funkčnost systému. Standardní akumulační nádrže slouží k jednoduchému zásobování teplou vodou. Bivalentní zásobník umožňuje připojení dvou zdrojů tepla, například kotle a solárního systému. Multivalentní zásobník má více výměníků a přípojek, což umožňuje kombinaci více topných zdrojů včetně akumulačních zásobníků tepla. Stratifikační zásobníky ukládají vodu ve vrstvách podle teploty, což zvyšuje efektivitu ohřevu a distribuce tepla.
| Typ zásobníku | Funkce | Příklad použití |
|---|---|---|
| Standardní | Jednoduchá akumulace tepla | Rodinné domy s jedním zdrojem tepla |
| Bivalentní | Dva zdroje tepla, například kotel a solár | Kombinace kotle a solárního systému |
| Multivalentní | Více zdrojů a výměníků | Složité systémy vytápění s několika zdroji |
| Stratifikační | Ukládání teplé vody ve vrstvách podle teploty | Optimalizace teploty a úspor energie |
Tip: Akumulační nádrž 750 litrů se liší od menších typů výraznou schopností akumulace většího objemu tepla, což umožňuje delší dobu vytápění bez nutnosti častého doplňování energie. Naopak pro menší rodinné domy se hodí nádrže kolem 300-500 litrů kvůli lepšímu dimenzování a úsporám prostoru.
Akumulační nádrž s bojlerem – jaké jsou možnosti zahrnují integrované i samostatné řešení, kdy bojler může být buď součástí nádrže, nebo připojen externě, což ovlivňuje způsob instalace a rozměry systému.
Izolace a materiály akumulačních nádrží
Izolace akumulačních nádrží je zásadní v minimalizaci tepelných ztrát a zvyšuje tak účinnost teplovodního akumulačního zásobníku tepla. Správný výběr a dimenzování izolace přispívá k výrazným úsporám energie při vytápění a prodlužuje dobu uchování tepla.
Tloušťka a materiály izolace
Izolační vrstva akumulační nádrže má obvykle tloušťku 8 až 10 cm. Nejčastěji se používá minerální vata, polyuretanová pěna a molitan, které efektivně snižují tepelné ztráty. Minerální vata nabízí dobré izolační vlastnosti a odolnost vůči vysokým teplotám, zatímco polyuretanová pěna poskytuje lepší těsnost a kompaktnost. Molitan je lehčí alternativa, která se uplatňuje zejména u menších nádrží.
| Materiál izolace | Tloušťka (cm) | Vlastnosti |
|---|---|---|
| Minerální vata | 8-10 | Odolnost, dobrá izolace |
| Polyuretanová pěna | 8-10 | Vysoká těsnost, nízká hmotnost |
| Molitan | 8-10 | Lehký, cenově dostupný |
Doporučení pro ochranu izolace
Izolace akumulační nádrže by neměla být vystavena přímému slunečnímu záření, protože UV paprsky mohou poškodit její strukturu a snížit izolační schopnosti. Proto se často používá odepínatelné opláštění, které chrání izolační materiál a zároveň umožňuje snadný přístup při údržbě. Správná ochrana izolace je nezbytná pro dlouhodobou efektivitu teplovodní akumulační nádrže.
Výhody, úspory a ekologický dopad použití akumulačních nádrží
Použití akumulační nádrže při vytápění přináší významné úspory energie a zároveň pozitivně ovlivňuje životní prostředí. Díky efektivnímu spalování paliva dochází ke snížení emisí a prodloužení životnosti kotle.
Úspory energie a nákladů
Akumulační zásobník tepla umožňuje snížit spotřebu paliva a celkovou energii o 20 až 30 %. Tato úspora energie při vytápění se projeví výrazným snížením nákladů na provoz topného systému. Správný výběr akumulační nádrže a její vhodné dimenzování jsou klíčové pro maximální efektivitu. Izolace akumulační nádrže minimalizuje tepelné ztráty a zvyšuje úspory.
Ekologický dopad a snížení emisí
Použití teplovodní akumulační nádrže optimalizuje spalování paliva, což vede k výraznému snížení emisí škodlivých látek. Nižší emise odpovídají platné legislativě a přispívají k lepší kvalitě ovzduší. Efektivní provoz topného systému s akumulační nádrží zároveň prodlužuje životnost kotle a snižuje ekologickou zátěž.
- Výhody použití akumulační nádrže při vytápění zahrnují úspory energie a snížení emisí
- Správné dimenzování nádrže zabraňuje častému spínání kotle
- Izolace akumulační nádrže přispívá k minimalizaci tepelných ztrát
Instalace a umístění akumulační nádrže
Pro minimalizaci tepelných ztrát a zajištění maximální efektivity topného systému je nezbytné umístit akumulační nádrž do suchého a vytápěného prostoru s teplotou ideálně mezi 15 až 25 °C. Umístění co nejblíže ke kotli zkracuje délku rozvodů a snižuje tepelné ztráty, které mohou dosahovat až 10 % energie při delších potrubních trasách. Správná instalace významně ovlivňuje úspory energie, které mohou dosáhnout 20 až 30 % díky optimalizaci provozu kotle a minimalizaci zbytečných tepelných ztrát.
Doporučené místo instalace
Technická místnost, kotelna nebo sklep jsou nejvhodnější lokality pro umístění akumulační nádrže. Tyto prostory udržují stabilní vlhkost pod 60 % a teplotu nad bodem mrazu, což zabraňuje kondenzaci a korozi nádrže. Umístění nádrže do těchto prostor zároveň umožňuje snadný přístup pro servis a kontrolu. Izolace nádrže s tloušťkou 80 až 100 mm (například minerální vata nebo polyuretanová pěna) výrazně snižuje tepelné ztráty, které se pohybují kolem 1,5 až 2,5 kW denně u standardních 800-1000 litrových modelů. Pro minimalizaci ztrát je vhodné zvolit modely s odnímatelným opláštěním a izolačními materiály odolnými vůči UV záření.
Postup instalace s výměníkem
- Připojení výměníku – zajistěte správné napojení výměníku k topnému systému podle projektové dokumentace, aby bylo zaručeno optimální proudění teplonosné látky.
- Kontrola těsnosti spojů – prověřte všechny spoje utěsněním, aby nedocházelo k únikům vody a ztrátám tlaku v systému.
- Instalace expanzní nádoby – připojte expanzní nádobu s objemem odpovídajícím 15-20 % celkového objemu topného systému včetně akumulační nádrže, což zajistí vyrovnání tlaku při změnách teploty.
- Umístění nádrže – nádrž instalujte co nejblíže ke kotli, ideálně do technické místnosti nebo kotelny, aby se minimalizovaly délky potrubí a tepelné ztráty.
- Izolace potrubí – použijte izolaci s minimální tloušťkou 20 mm na přívodních a vratných potrubích, aby se zabránilo tepelným únikům.
Častá chyba: Nevhodné umístění akumulační nádrže ve vlhkém nebo nevytápěném prostoru vede k vyšší kondenzaci a rychlejší korozi vnitřního povrchu, což zkracuje životnost zařízení a zvyšuje náklady na údržbu.
Pro koho se instalace hodí: Akumulační nádrž s výměníkem je ideální pro rodinné domy s kotli na pevná paliva, tepelnými čerpadly nebo solárními systémy, kde je potřeba vyrovnat nepravidelný výkon zdroje a maximalizovat účinnost.
Pro koho se nehodí: U malých objektů s nízkou tepelnou zátěží a kotli s plynulou regulací výkonu může být instalace velké akumulační nádrže neefektivní a ekonomicky nevýhodná kvůli vyšším pořizovacím nákladům a prostoru.
Údržba a servis akumulačních nádrží
Údržba akumulační nádrže zahrnuje pravidelné kontroly anodové tyče, izolace akumulační nádrže a tlaku v systému. Tyto úkony jsou klíčové pro prodloužení životnosti teplovodní akumulační nádrže a zajištění optimálních úspor energie při vytápění.
Kontrola anodové tyče
Anodová tyč by se měla kontrolovat přibližně jednou ročně. Její hlavní funkcí je chránit akumulační zásobník tepla před korozí. V případě výrazného opotřebení nebo koroze je nutné anodovou tyč vyměnit, protože zanedbání této údržby může vést k poškození nádrže.
Údržba izolace a tlaku
Izolace akumulační nádrže musí být pravidelně kontrolována na případné mechanické poškození nebo vlhkost. Tlak v systému je třeba udržovat podle doporučení výrobce, což je obvykle kolem 1,5 baru. Nesprávné dimenzování nádrže nebo tlak může negativně ovlivnit efektivitu vytápění a funkčnost celého systému.
Tip: Pravidelná údržba nejen prodlužuje životnost nádrže, ale také pomáhá využít výhody akumulační nádrže 500 litrů vhodné pro vytápění či jiné velikosti optimálně podle potřeb vašeho domu.
Ekonomika a návratnost investice do akumulační nádrže
Investice do akumulační nádrže na teplou vodu a vytápění se vyplatí zejména díky výrazným úsporám energie a prodloužení životnosti topného systému. Níže najdete přehled nákladů a návratnosti této investice.
Pořizovací náklady akumulační nádrže (~60 slov)
Cena teplovodní akumulační nádrže závisí na jejím objemu a typu konstrukce. Základní modely s kapacitou kolem 500 litrů stojí přibližně 10 000 až 20 000 Kč, u větších nádrží přes 1000 litrů se cena pohybuje od 25 000 Kč výše. Kvalitní izolace akumulační nádrže zvyšuje pořizovací náklady, ale významně snižuje tepelné ztráty.
Doba návratnosti a úspory (~60 slov)
Úspory energie při vytápění díky akumulačnímu zásobníku tepla dosahují 20-30 %. Lepší regulace topného systému a nižší počet startů kotle prodlužují jeho životnost. Díky tomu se návratnost investice do akumulační nádrže zpravidla pohybuje mezi 3 až 6 lety, v závislosti na dimenzování nádrže a provozních podmínkách.
- úspory energie zvyšují ekonomickou efektivitu systému
- správný výběr akumulační nádrže optimalizuje návratnost investice
- instalace akumulační nádrže s výměníkem přispívá k lepšímu využití tepla
Moderní technologie a automatizace v provozu akumulačních nádrží
Automatizace provozu akumulačních nádrží výrazně zvyšuje účinnost skladování tepelné energie a optimalizuje její využití v topném systému. Systémy vybavené přesnými teplotními čidly a inteligentními regulátory umožňují řídit dobíjení i výdej tepla s přesností na desítky minut, což snižuje tepelné ztráty izolací a maximalizuje úspory energie při vytápění rodinných domů.
Základní prvky automatizace
Automatizované řízení využívá digitální regulátory propojené s více senzory teploty umístěnými v různých částech teplovodní akumulační nádrže. Tyto senzory sledují teplotní stratifikaci, tedy rozložení teplot v nádrži, a umožňují regulátoru optimalizovat dobíjení tak, aby teplota v horní vrstvě dosahovala ideálních 60-80 °C pro přípravu teplé vody a spodní vrstvy zůstávala na nižší teplotě pro vytápění. Regulátor zároveň přizpůsobuje výkon zdroje tepla podle aktuální potřeby, což minimalizuje přetápění a snižuje ztráty přes izolaci akumulační nádrže. Takové řízení je nezbytné pro správné dimenzování nádrže, které se obvykle pohybuje mezi 50 až 100 litry na 1 kW výkonu kotle v závislosti na typu topného systému.
Výhody inteligentního řízení
Automatizace přináší zvýšení účinnosti akumulačního zásobníku tepla až o 20-30 % díky optimalizovanému využití uložené energie. Přesné řízení dobíjení udržuje stabilní teploty v nádrži, což snižuje spotřebu paliva a elektrické energie na dohřev. Výsledkem je vyšší komfort vytápění bez častých cyklů zapínání a vypínání kotle, což prodlužuje jeho životnost a snižuje emise. Automatizované systémy jsou zvláště vhodné pro kombinace zdrojů tepla, například kotle na tuhá paliva s tepelnými čerpadly nebo solárními kolektory, kde umožňují efektivní střídání zdrojů a maximalizují využití obnovitelné energie. Naopak u malých objektů s nízkou tepelnou zátěží může být investice do pokročilé automatizace méně efektivní vzhledem k vyšším pořizovacím nákladům.
Časté dotazy o akumulačních nádržích na teplou vodu a vytápění
Otázka: Jak dlouho lze topit z akumulační nádrže?
Teplo v akumulační nádrži vydrží obvykle až 24 hodin díky izolaci akumulační nádrže o tloušťce 8-10 cm, která výrazně omezuje tepelné ztráty.
Otázka: Jaká je ideální velikost akumulační nádrže pro rodinný dům s radiátory?
Pro kotle s výkonem 10 kW se doporučuje objem kolem 550 litrů, tedy cca 50-55 litrů na 1 kW výkonu kotle.
Otázka: Jaký objem nádrže je vhodný pro podlahové vytápění?
Podlahové vytápění vyžaduje větší zásobník, obvykle 80-100 litrů na 1 kW, což znamená asi 800 litrů pro 10 kW kotel.
Otázka: Kdy se vyplatí instalovat akumulační nádrž na teplou vodu?
Instalace se vyplatí při provozu kotlů s nepravidelným chodem, tepelných čerpadel nebo solárních systémů pro zvýšení úspor energie při vytápění.
Otázka: Jak správně dimenzovat akumulační nádrž na teplou vodu?
Dimenzování nádrže závisí na výkonu zdroje tepla a typu vytápění, přičemž je třeba respektovat doporučení 50-55 litrů na 1 kW pro radiátory a 80-100 litrů pro podlahové vytápění.
Otázka: Jaká je tloušťka stěn akumulační nádrže?
Stěny nádrže mají tloušťku mezi 2,5 a 6 mm podle jejího objemu a konstrukce.
Otázka: Co je bivalentní akumulační zásobník?
Jedná se o teplovodní akumulační nádrž umožňující připojení dvou zdrojů tepla, například kotle a solárního systému, pro efektivnější využití energie.
Otázka: Jaká izolace se používá u akumulačních nádrží?
Izolace akumulační nádrže je nejčastěji z minerální vaty, polyuretanové pěny, molitanu nebo kaučuku s tloušťkou 8-10 cm.
Otázka: Jaké úspory energie lze očekávat s použitím akumulační nádrže?
Úspory energie při vytápění dosahují obvykle 20-30 % díky lepšímu využití tepla a snížení počtu startů kotle.
Otázka: Kde je nejlepší místo pro instalaci akumulační nádrže?
Doporučuje se suchá a vytápěná technická místnost či sklep, co nejblíže kotli, aby se minimalizovaly tepelné ztráty rozvodů.
Otázka: Jak často se kontroluje anodová tyč?
Kontrola anodové tyče je doporučena jednou ročně, aby se předešlo korozi a prodloužila životnost nádrže.
Otázka: Jaký je postup instalace akumulační nádrže s výměníkem?
Postup zahrnuje výběr vhodného místa, připojení výměníku a expanzní nádoby o objemu 15-20 % celkového systému a důkladnou kontrolu těsnosti spojů.
Otázka: Jak ovlivňuje izolace účinnost akumulační nádrže?
Kvalitní izolace o tloušťce 8-10 cm snižuje tepelné ztráty a prodlužuje dobu uchování tepla, což přímo zlepšuje úspory energie.
Otázka: Jaká je cena akumulační nádrže?
Cena se pohybuje od několika tisíc do desítek tisíc korun podle objemu a typu nádrže, včetně izolace a příslušenství.
Otázka: Jaká je doba návratnosti investice do akumulační nádrže?
Návratnost investice je obvykle několik let, závisí na úsporách energie a optimalizaci provozu topného systému.
Otázka: Jaké jsou výhody automatizace provozu akumulační nádrže?
Automatizace umožňuje přesné řízení dobíjení nádrže, zvyšuje komfort uživatelů a maximalizuje efektivitu využití akumulovaného tepla.
