Chemická kotva představuje spolehlivé řešení pro pevné a trvanlivé upevnění v betonu i zdivu. Správný výběr a instalace podle technických parametrů zajistí maximální nosnost a bezpečnost spoje. Poradím vám, kdy použít chemickou kotvu, jak vybrat vhodný typ a na co si dát pozor při montáži.
💡 Klíčové informace
- Chemická kotva je dvousložkové lepidlo složené z polyesterové nebo vinylesterové pryskyřice a tvrdidla, které se mísí při aplikaci.
- Průměr vrtaného otvoru u plných materiálů je o 2-5 mm větší než průměr závitu kotevního prvku; u dutých materiálů se používá sítko odpovídající velikosti.
- Doba vytvrzení chemické kotvy se pohybuje od 2 do 60 minut v závislosti na teplotě a typu kotvy; zimní verze tvrdnou spolehlivě až při – 10 °C.
- Nosnost chemických kotev v betonu C20/25 dosahuje od 300 kg (M8) až do 2000 kg (M16), což je výrazně více než u klasických mechanických kotev.
- Před aplikací je nutné čistit otvor speciálním kartáčkem a vysavačem, aby byla zajištěna maximální pevnost spoje.
Jak správně používat chemickou kotvu v různých materiálech
Chemická kotva se správně používá odlišně v plných a dutých materiálech, přičemž vyžaduje vždy důkladné čištění vrtaného otvoru před aplikací. U plných materiálů, jako je beton C20/25 nebo plná cihla, je třeba zvolit průměr vrtáku o 2-5 mm větší než průměr závitu kotvy, například u závitu M12 se doporučuje vrták o průměru 14-17 mm. Toto zvětšení zajistí dostatečné vyplnění otvoru chemickou kotvou a optimální pevnost spoje.

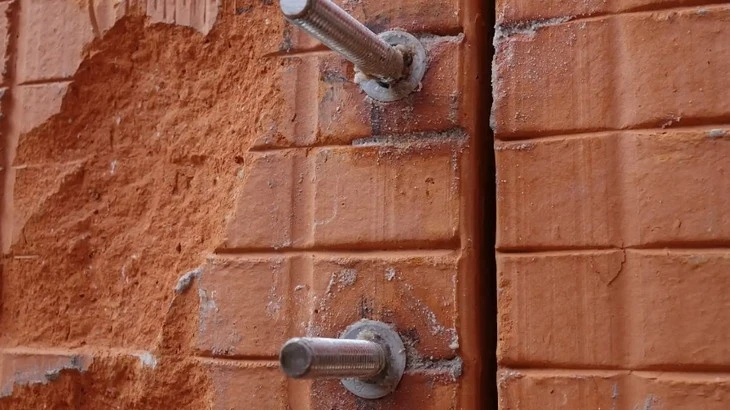

U dutých materiálů, jako jsou pórobeton, duté cihly nebo lehké zdivo, je nezbytné použít plastové či kovové sítko na chemickou kotvu odpovídající průměru závitu (například pro M8 – M10 se používá sítko s průměrem 13 mm). Sítko zabrání vytečení chemické směsi a umožní její správné vytvrdnutí v dutině, což výrazně zvyšuje nosnost spoje.

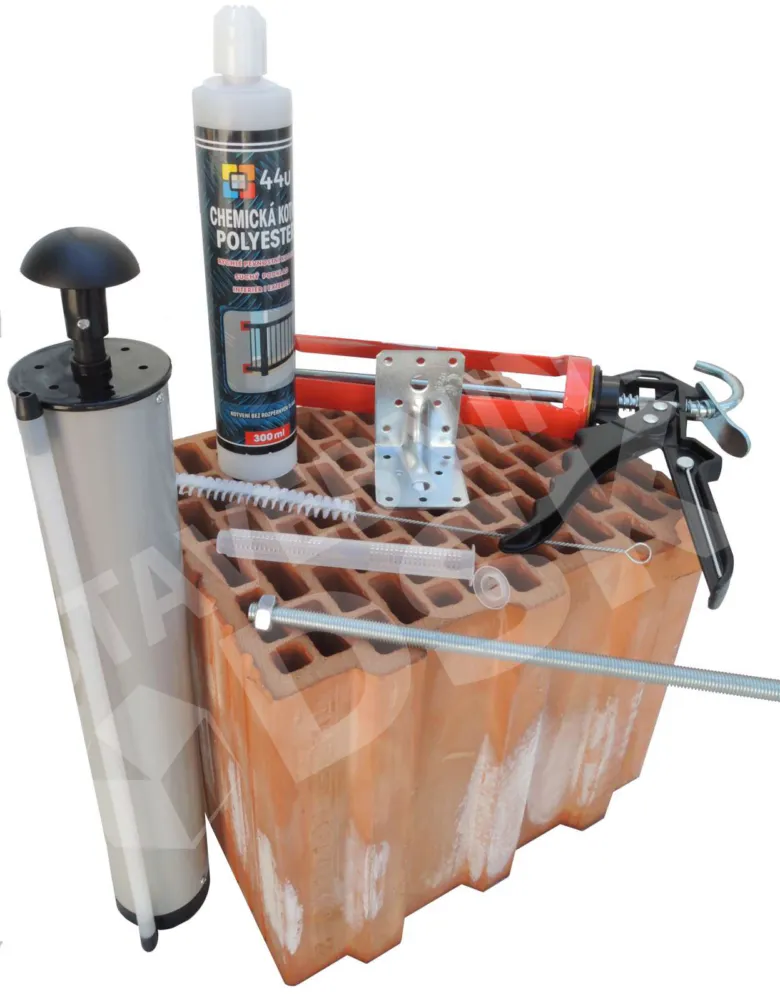

Postup instalace chemické kotvy krok za krokem zahrnuje:
- Vrtání otvoru – použijte vrták podle typu materiálu a velikosti závitu, u plných materiálů s přidáním 2-5 mm k průměru závitu, u dutých materiálů podle velikosti sítka.
- Čištění otvoru – vyčistěte otvor ocelovým kartáčkem o průměru 12 mm, poté vysajte prach vysavačem a vyfoukejte zbylé nečistoty vzduchovou pumpou, aby se zabránilo snížení pevnosti chemické kotvy.
- Vložení sítka – u dutých materiálů instalujte sítko, které po naplnění chemickou kotvou zabrání jejímu vytečení.
- Aplikace chemické kotvy – naneste dvousložkovou směs (polyesterovou do suchých interiérů, vinylesterovou do vlhkých nebo venkovních prostor) pomocí vytlačovací pistole s míchací špičkou, přičemž první 5-10 cm směsi vytlačte mimo otvor, aby byla barva homogenní.
- Vložení kotvy – ihned po aplikaci zasuňte upevňovací prvek (například závitovou tyč M12x1000 mm), otáčivým pohybem ji obalte lepidlem a nechte vytvrdnout podle doporučené doby (15-60 minut při 20 °C, zimní varianty kotvy vytvrzují i při – 10 °C).
Tip: Při použití chemické kotvy v dutých materiálech nepodceňujte použití sítka, jinak hrozí výrazné snížení nosnosti a riziko selhání kotvení.
Jak správně používat chemickou kotvu
Výběr správného průměru otvoru a hloubky kotvení je klíčový pro dosažení požadované pevnosti chemické kotvy v betonu i dalších materiálech. Minimální hloubka otvoru by měla být u běžných závitů (M8 – M16) alespoň závit + 10 mm (minimálně 60 mm), u větších závitů M20 – M24 se přidává 4 mm a hloubka se zvyšuje na 90 mm. Pro závity M27 – M30 se doporučuje vinylesterová kotva s průměrem otvoru závit + 5 mm a hloubkou minimálně 108 mm.
Technické parametry chemických kotev se liší podle výrobce, ale orientační nosnosti v betonu C20/25 jsou:
| Závit | Nosnost v betonu (kg) | Průměr vrtáku (mm) | Hloubka vrtu (mm) | |
|---|---|---|---|---|
| M8 | 300-400 | 10-13 | 60 | |
| M10 | 500-700 | 12-16 | 60 | |
| M12 | 700-1 100 | 14-17 | 60 | |
| M16 | 1 200-2 000 | 18-22 | 60-90 |
Chemická kotva Fischer a další značky nabízejí přesné návody s technickými parametry, které je nutné dodržet pro bezpečné a trvanlivé upevnění.
Odborná rada: Chemické kotvy se hodí pro pevné a středně zatížené spoje v plných materiálech a dutých materiálech s použitím sítka. Nevhodné jsou pro materiály s velmi nízkou pevností nebo silně porézní, kde se doporučuje alternativní kotvení.
Dodržení správného postupu a technických parametrů zaručuje vysokou pevnost spoje a dlouhodobou spolehlivost kotvení v různých stavebních materiálech.
Technické parametry chemických kotev – průměr a hloubka otvoru
Technické parametry chemické kotvy, zejména průměr a hloubka vrtaného otvoru, se výrazně liší podle typu materiálu (plné materiály versus duté materiály) a velikosti závitu. Přesné dodržení těchto parametrů zajišťuje optimální pevnost spoje a bezpečné použití vinylesterových i polyesterových kotev.
Průměr vrtaného otvoru
U plných materiálů se průměr vrtaného otvoru volí o 2 až 5 mm větší než průměr závitu kotvy, přičemž u menších závitů (M8 – M12) je běžný přídavek 2 mm a u větších (M16 a výše) až 5 mm. Tento rozměr umožňuje rovnoměrné rozložení chemické směsi a zajišťuje správné zafixování. U dutých materiálů, jako jsou pórobeton nebo duté cihly, je nezbytné použít plastové nebo kovové sítko na chemickou kotvu, které odpovídá velikosti závitu a zabraňuje vytékání směsi.
Hloubka vrtaného otvoru
Minimální hloubka otvoru by měla být vždy o 10 mm delší než délka závitu, přičemž minimální hloubka je 60 mm pro běžné průměry M8 – M16. U větších závitů M20 – M24 se hloubka prodlužuje o 4 mm na minimálně 90 mm. Pro závity M27 – M30 se doporučuje vinylesterová kotva, která vyžaduje průměr otvoru o 5 mm větší než průměr závitu a minimální hloubku 108 mm, což zajišťuje dostatečnou pevnost spoje i v náročných podmínkách.
Použití sítka u dutých materiálů
Sítko na chemickou kotvu se používá výhradně u dutých materiálů a jeho rozměry se volí podle průměru závitu: 13 mm pro M8 – M10, 16 mm pro M10 – M12 a 20-22 mm pro M12 – M16. Správně zvolené sítko zabraňuje vypadávání chemické směsi z dutiny a výrazně zvyšuje pevnost spoje.
| Průměr závitu | Průměr vrtaného otvoru (mm) | Hloubka vrtaného otvoru (mm) | Doporučené sítko (mm) | |
|---|---|---|---|---|
| M8 – M10 | 10-13 | 60 | 13 | |
| M10 – M12 | 12-16 | 60-90 | 16 | |
| M12 – M16 | 14-21 | 90 | 20-22 | |
| M20 – M24 | 22-29 | 90 | – | |
| M27 – M30 | 29-35 | 108 | – |
Tip: Při instalaci chemické kotvy, například značky Fischer, OBI nebo HORNBACH, nikdy nezmenšujte průměr ani hloubku vrtaného otvoru pod doporučené hodnoty. Nedodržení těchto parametrů vede ke snížení nosnosti spoje a riziku selhání kotvení.
Tento návod na použití chemické kotvy zahrnuje rozdíly mezi vinylesterovou kotvou, vhodnou pro exteriéry a vlhké prostředí, a polyesterovou kotvou určenou pro suché interiéry. Dodržení správných technických parametrů zajistí pevné a trvanlivé připevnění i v náročných podmínkách.
Doba tvrdnutí a vytvrzení chemické kotvy při různých teplotách
Doba tvrdnutí a vytvrzení chemické kotvy se výrazně liší podle okolní teploty a typu použitého materiálu. Správné zohlednění těchto faktorů zajistí pevné a bezpečné připevnění, například při instalaci do betonu nebo zdiva.
Standardní doba tvrdnutí
V běžných podmínkách při teplotě kolem 20 °C dosahuje počáteční doba tvrdnutí chemické kotvy 2 až 8 minut. Konečné vytvrzení, které zajistí plnou pevnost spoje, trvá obvykle 15 až 60 minut. Tato doba tvrdnutí závisí na konkrétním typu kotvy a použitém chemickém složení, proto je vhodné sledovat technické listy výrobce, jako je například chemická kotva Fischer nebo kotvy dostupné v prodejnách OBI.
Vliv teploty na tvrdnutí
Teplota okolí přímo ovlivňuje rychlost chemických reakcí při vytvrzení kotvy. Vyšší teploty zkracují dobu tvrdnutí, což urychluje postup instalace chemické kotvy krok za krokem. Naopak nízké teploty zpomalují proces, což může vést k delšímu čekání na plnou pevnost spoje. Proto se v zimních měsících doporučuje použití speciálních kotvících směsí, které zajistí spolehlivé vytvrzení i při nízkých teplotách.
Zimní a speciální kotvy
Zimní kotvy jsou speciálně navrženy pro pracovní podmínky až do – 10 °C. Tyto formulace umožňují bezpečné použití chemické kotvy i v chladném prostředí bez rizika nedostatečného vytvrzení. Pro úspěšné připevnění pomocí chemické kotvy v zimě je vhodné zvolit právě tento typ kotvy a dodržovat doporučený chemická kotva návod.
Tip: Na co si dát pozor – častou chybou je ignorování teplotního limitu kotvy, což vede k nedostatečné pevnosti a možné poruše spoje.
Nosnost chemické kotvy a vliv typu podkladu
Nosnost chemické kotvy závisí na několika faktorech, především na průměru závitu, hloubce kotvení a typu podkladu. Pro správné použití se doporučuje vždy konzultovat certifikaci a technické listy výrobce, například u značek jako chemická kotva Fischer nebo produkty dostupné v OBI.
Nosnost podle průměru závitu
Nosnost chemické kotvy v betonu C20/25 roste s průměrem závitu. Pro M8 se pohybuje kolem 300 až 400 kg, u M10 dosahuje 500 až 700 kg, M12 unese 700 až 1100 kg a M16 pak 1200 až 2000 kg. Tento parametr je klíčový pro určení, kolik kg udrží chemická kotva v konkrétním použití.
| Průměr závitu | Nosnost v betonu C20/25 (kg) |
|---|---|
| M8 | 300 – 400 |
| M10 | 500 – 700 |
| M12 | 700 – 1100 |
| M16 | 1200 – 2000 |
Vliv hloubky kotvení
Hloubka kotvení významně ovlivňuje pevnost chemické kotvy. Doporučená minimální hloubka je o 10 mm větší než délka závitu, což zajišťuje dostatečnou fixaci a bezpečnost spoje.
Vliv typu podkladu
Typ podkladu ovlivňuje pevnost chemické kotvy. Beton, kámen a plné cihly mají vyšší pevnost než pórobeton nebo duté materiály, kde musí být použit speciální návod na použití chemické kotvy, často včetně sítka na chemickou kotvu pro zvýšení stability spoje.
Bezpečnostní opatření a údržba při práci s chemickou kotvou
Bezpečnostní opatření při práci s chemickou kotvou jsou zásadní pro ochranu zdraví a správnou funkci kotvy. Při čištění otvoru doporučuji vždy použít ochranné brýle a roušku, aby se zabránilo vdechnutí prachu nebo zranění očí. Kartuše s chemickou kotvou skladujte v suchu mimo dosah dětí, ideálně při teplotě mezi 5 a 25 °C, aby nedošlo ke znehodnocení směsi. Dodržujte předepsanou pracovní teplotu a dobu vytvrzení podle návodu výrobce, například u chemické kotvy Fischer nebo kotvy dostupné v OBI, abyste zajistili maximální pevnost spoje.
Nejčastější chyby při použití chemické kotvy zahrnují přetěžování kotvy před jejím vytvrzením nebo nesprávný průměr otvoru, který není přizpůsoben konkrétnímu typu kotvy a zatížení.
- Používejte ochranné brýle a roušku při přípravě otvoru
- Skladujte kartuše v suchu, mimo dosah dětí
- Dodržujte pracovní teplotu a dobu vytvrzení uvedenou v návodu
- Nepřetěžujte kotvu před úplným vytvrzením
- Používejte sítko na chemickou kotvu tam, kde je to doporučeno pro zlepšení přilnavosti
Tip: Pro správný výběr chemické kotvy podle zatížení vždy zvažte rozdíl mezi chemickou kotvou a klasickou chemickou kotvou hmoždinkou, protože kotva nabízí vyšší pevnost a lepší rozložení síly.
Časté dotazy a odpovědi k chemickým kotvám
Otázka: Jak se správně používá chemická kotva?
Chemická kotva se aplikuje do vyvrtaného otvoru o průměru závitu plus 2-5 mm, který je nutné důkladně vyčistit kartáčkem o průměru 12 mm a vysavačem. U dutých materiálů se používá sítko na chemickou kotvu, aby směs nevytékala. Po nanesení chemické směsi se upevňovací prvek zasuňuje otáčivým pohybem.
Otázka: Jaký průměr otvoru je vhodný pro chemickou kotvu?
Průměr otvoru by měl být o 2-5 mm větší než průměr závitu kotevního prvku. Pro duté materiály platí standardní velikosti sítka: 13 mm pro M8 – M10, 16 mm pro M10 – M12 a 20-22 mm pro M12 – M16.
Otázka: Jak dlouho tvrdne chemická kotva?
Počáteční tvrdnutí trvá 2-8 minut, konečné vytvrzení od 15 do 60 minut podle teploty a typu kotvy. Speciální zimní chemické kotvy tvrdnou spolehlivě až při teplotách do – 10 °C.
Otázka: Kolik kg unese chemická kotva?
Nosnost v betonu C20/25 závisí na velikosti závitu: M8 unese 300-400 kg, M10 500-700 kg, M12 700-1100 kg a M16 1200-2000 kg.
Otázka: Kdy použít chemickou kotvu místo klasické hmoždinky?
Chemická kotva je vhodná při vyšších zatíženích, v materiálech s trhlinami nebo pro těžké konstrukce, kde klasická hmoždinka nemá potřebnou pevnost.
Otázka: Jaké jsou nejčastější chyby při použití chemické kotvy?
Častou chybou je nedostatečné čištění otvoru, použití nesprávného průměru, vynechání sítka u dutých materiálů a nedodržení doby tvrdnutí.
Otázka: Co je sítko na chemickou kotvu a kdy se používá?
Sítko je vložka z plastu nebo kovu, která se vkládá do dutých materiálů, aby zabránila úniku chemické směsi a zajistila pevné spojení.
Otázka: Jaký vliv má teplota na tvrdnutí chemické kotvy?
Vyšší teploty urychlují tvrdnutí, naopak nízké ho zpomalují. Vinylesterové kotvy určené pro zimní podmínky fungují až do – 10 °C.
Otázka: Jak připravit otvor před aplikací chemické kotvy?
Je nutné vyvrtat otvor podle průměru závitu + 2-5 mm, poté jej vyčistit šetrným kartáčkem a odsát prach vysavačem.
Otázka: Jak skladovat chemickou kotvu?
Skladujte ji v suchu, při teplotách doporučených výrobcem a mimo dosah dětí, aby nedošlo ke snížení kvality.
Otázka: Jaká je cena běžné závitové tyče pro chemickou kotvu?
Cena závitové tyče M12x1000 mm je přibližně 62 Kč bez DPH, 75 Kč s DPH.
Otázka: Jaký je rozdíl mezi polyesterovou a vinylesterovou chemickou kotvou?
Polyesterové kotvy jsou vhodné pro suché interiéry, vinylesterové mají vyšší odolnost vůči vlhkosti a použití v exteriérech.
Otázka: Jaké jsou výhody chemické kotvy oproti mechanickým kotvám?
Chemická kotva nabízí vyšší nosnost, lepší rozložení zatížení a možnost použití v materiálech s trhlinami, což mechanické kotvy často nenabízejí.
Otázka: Jaká je minimální hloubka vrtaného otvoru pro chemickou kotvu?
Minimální hloubka je závit plus 10 mm, u větších rozměrů M20 – M24 se přidává 4 mm; celková hloubka se pohybuje mezi 60 a 108 mm dle velikosti závitu.
Otázka: Jak se aplikuje chemická kotva z kartuše?

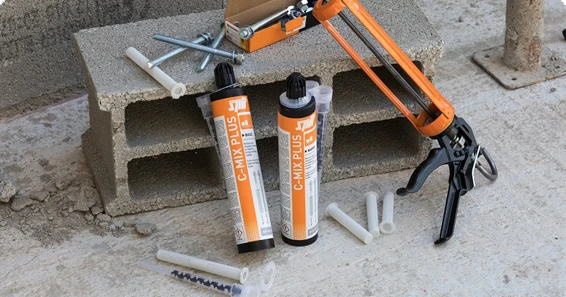

Chemická směs se vytlačuje pomocí pistole s míchací špičkou; před aplikací doporučuji vytlačit 5-10 cm směsi mimo otvor pro dokonalé promíchání.
Otázka: Jaký je správný postup čištění otvoru před aplikací chemické kotvy?
Otvor se čistí kartáčem a vzduchovou pistolí minimálně třikrát, aby byl dokonale zbaven prachu a nečistot, což zaručí optimální přilnavost.
Otázka: Jaké bezpečnostní opatření je nutné dodržovat při aplikaci chemické kotvy?
Je nezbytné používat ochranné rukavice a brýle, protože chemikálie v kotvě mohou dráždit pokožku a oči.
Otázka: Jaké typy chemických kotev existují pro extrémní podmínky?
Pro extrémní podmínky se používají vinylesterové chemické kotvy, které odolávají teplotám až 80 °C a chemickým agresím.
Tip: Při instalaci vždy dodržujte návod na použití chemické kotvy, protože správná příprava otvoru a dodržení doby tvrdnutí jsou klíčové pro bezpečnost a nosnost spoje. Chemická kotva Fischer i produkty z OBI či Hornbachu se liší složením a doporučením, proto vybírejte podle konkrétní aplikace a zatížení.
