Správný výběr odpadních a kanalizačních trubek zásadně ovlivňuje funkčnost i životnost celé instalace. Volba materiálu, správné dimenze průměrů a dodržení optimálního spádu kanalizace jsou klíčové pro bezproblémový odtok a prevenci ucpávání. Tento průvodce vám představí základní parametry a postupy pokládky kanalizačního potrubí, které zajistí dlouhodobou spolehlivost vaší stavby.
💡 Klíčové informace
- Kanalizační trubky se vyrábějí v průměrech od DN 32 mm až do DN 2200 mm s různými délkami a tuhostmi.
- PVC KG trubky s kruhovou tuhostí SN4 jsou vhodné například pro DN 110 a DN 160, délka běžně 0,5 až 6 m.
- Doporučený spád pro DN 110 je 2-3 %, pro DN 125-160 je 1,5-2 % a pro DN 200 a větší 1-1,5 %.
- Hloubka uložení potrubí bývá 800 až 1200 mm s podsypem minimálně 100 mm z jemného materiálu bez kamenů.
- Spojování KG trubek probíhá pomocí pryžových těsnění, s dilatační mezerou 5-10 mm a s řezem pod úhlem 90° bez otřepů.
Jak vybrat správné odpadní a kanalizační trubky pro stavbu
Správný výběr odpadních a kanalizačních trubek pro stavbu závisí na materiálu, typu trubek a jejich průměru, které musí odpovídat konkrétním podmínkám instalace. PVC, PP a PE trubky patří mezi nejčastěji používané materiály díky své odolnosti a snadné montáži, zatímco litina a beton jsou vhodné pro větší zatížení a venkovní prostory. HT trubky slouží pro vnitřní odpadní systémy, zatímco KG trubky jsou určeny pro venkovní kanalizaci a jejich průměr ovlivňuje použití i správnou pokládku kanalizačního potrubí.
Jaký je rozdíl mezi HT a KG trubkami?
HT trubky (hlubší označení Hygienic Technology) jsou navrženy pro odpadní systémy uvnitř budov. Vyznačují se vyšší odolností vůči teplotám až do 95 °C a chemickým látkám, které se v domácnostech vyskytují. Jsou hladké, aby se zabránilo usazování nečistot, a usnadňují údržbu potrubí. Naproti tomu KG trubky (Kanalizacní Guma) jsou určeny pro venkovní instalace v zemi, kde je potřeba vyšší mechanická odolnost proti zatížení půdou a provozem na povrchu. KG trubky mají větší tloušťku stěny a třídy kruhové tuhosti, které zaručují stabilitu při uložení v různých hloubkách. Oba druhy trubek se běžně vyrábějí v průměrech 50, 110 a 160 mm, přičemž volba průměru závisí na konkrétním použití a množství odpadních vod.
Jaký průměr odpadního potrubí zvolit pro různé použití?
Pro domácí odpadní systémy se průměr trubek volí podle typu odpadu a jeho objemu. Trubky s průměrem 50 mm se používají pro odtok z umyvadel, sprch a menších zařízení, kde je nižší průtok vody. Průměr 110 mm je standardem pro hlavní odpadní potrubí z toalet, kuchyňských dřezů a středně velkých spotřebičů, protože zvládá větší množství odpadních vod. Trubky o průměru 160 mm se instalují u kanalizačních přípojek a větších objektů s vysokým průtokem. Správný spád kanalizace a použití montážního maziva zaručí bezproblémovou pokládku kanalizačního potrubí a dlouhodobou funkčnost systému.
| Materiál trubek | Použití | Vlastnosti |
|---|---|---|
| PVC | Vnitřní i venkovní odpadní systémy | Odolnost, snadná montáž, dostupné průměry 50-160 mm |
| PP | Vnitřní odpadní systémy | Chemická odolnost, odolnost proti teplu |
| PE | Venkovní kanalizace | Flexibilita, odolnost vůči mechanickému poškození |
| Litina | Venkovní a průmyslové systémy | Vysoká mechanická pevnost, dlouhá životnost |
| Beton | Velké kanalizační stoky | Velká pevnost, odolnost vůči tlakům a chemikáliím |
Tip: Při pokládce kanalizačního potrubí věnujte pozornost třídám kruhové tuhosti, aby potrubí odolalo zatížení z okolní zeminy a provozu nad povrchem. Montážní mazivo usnadní zasouvání trubek a zabrání poškození těsnění.
Praktické tipy pro instalaci kanalizačních a odpadních trubek
Při instalaci je klíčové dodržet správný spád kanalizace, který by měl být obvykle 1-2 % (10-20 mm na metr délky). To zajišťuje samovolný odtok odpadních vod bez rizika zácpy. Dodržujte minimální hloubku uložení podle místních předpisů, která se běžně pohybuje kolem 80-120 cm pro venkovní KG trubky. Používejte montážní mazivo pro snadnější spojování a předcházejte poškození těsnění. Častou chybou je nedostatečný spád nebo použití nevhodného materiálu, což vede ke zpětnému zaplavení nebo prasknutí potrubí. Výběr mezi HT a KG trubkami závisí na tom, zda instalujete vnitřní odpadní systém nebo venkovní kanalizaci.
Jak správně připravit a provést instalaci kanalizačního potrubí krok za krokem
Jak správně položit odpadní a kanalizační potrubí vyžaduje přesné dodržení několika kroků, které zajistí dlouhodobou funkčnost a těsnost systému. Následující návod na instalaci odpadních a kanalizačních trubek popisuje postup od přípravy výkopu až po finální obsyp a zhutnění.
Příprava výkopu a podsypu
Výkop pro kanalizační trubky by měl mít hloubku 800-1200 mm, přičemž šířka výkopu musí být o 200-300 mm větší než průměr trubky, aby bylo možné pohodlně pracovat. Podsyp tvoří jemný materiál bez kamenů, jehož výška musí dosahovat minimálně 100 mm. Tento podsyp zajišťuje rovnoměrné uložení potrubí a zabraňuje poškození materiálu trubek během pokládky. Správná hloubka uložení je zásadní pro ochranu před mrazem a mechanickým poškozením.

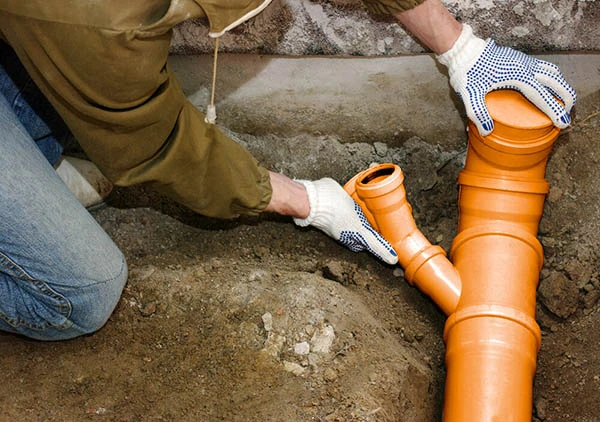

Pokládka trubek a spojování
Trubky kanalizačního potrubí se spojují pomocí pryžových těsnění, která zaručují vodotěsnost spoje. Pro snadnější zasunutí těsnění do drážky a zároveň ochranu před poškozením se používá montážní mazivo. Řez trubky musí být rovný a vedený pod úhlem 90°, aby spoj perfektně těsnil. Doporučuje se zachovat dilatační mezeru 5-10 mm mezi jednotlivými kusy trubek, která umožní kompenzaci tepelných roztažností a zabrání praskání spoje. Spád kanalizace pro trubky průměru DN 110 by měl být 2-3 %, což zajistí správný odtok odpadních vod bez ucpávání.
Obsyp a zhutnění
Obsyp se provádí po stranách trubek i nad nimi do výšky minimálně 300 mm. Materiál obsypu by měl být bez kamenů a dobře hutnitelný. Zhutnění se provádí ve vrstvách po 300 mm, aby se zabránilo deformaci potrubí. Po dokončení pokládky a obsypu je nezbytné zkontrolovat spád kanalizace a provést zkušební prolití vodou, které potvrzuje těsnost a funkčnost celého systému.
- Výkop a podsyp – vyhlubte výkop do hloubky 800-1200 mm a připravte podsyp z jemného materiálu vysoký minimálně 100 mm
- Řez a spojení trubek – zajistěte rovný řez pod úhlem 90°, použijte pryžová těsnění a montážní mazivo, ponechte dilatační mezeru 5-10 mm
- Pokládka trubek se spádem – dodržte spád kanalizace 2-3 % u DN 110 pro správný odtok
- Obsyp a zhutnění – provádějte obsyp bez kamenů do výšky 300 mm a hutněte ve vrstvách po 300 mm
- Kontrola a zkušební prolití – ověřte správný spád a těsnost systému před zasypáním
Chyby při pokládce odpadního potrubí a jak se jim vyhnout: Častou chybou je nedodržení správného spádu nebo použití nevhodného podsypu, což vede k ucpávání nebo poškození trubek. Doporučuji vždy pečlivě měřit hloubku a spád před pokládkou a používat kvalitní montážní mazivo u spojů.
Pro koho se tento postup hodí: Tento návod je vhodný pro instalaci kanalizačního potrubí v rodinných domech a menších stavbách. Naopak pro průmyslové nebo velké komunální kanalizace jsou potřebné speciální materiály a technologie.
Doporučené rozměry, průměry a spády odpadních a kanalizačních trubek
Pro rodinné domy se nejčastěji používají odpadní a kanalizační trubky s průměrem 100 až 150 mm. Průměr DN 110 představuje univerzální volbu, vhodnou pro většinu odpadních systémů v domácnosti včetně kuchyňského odpadu, kde se doporučuje minimální průměr 50 mm pro menší potrubí. Hloubka uložení odpadního potrubí při stavbě domu by měla být ideálně mezi 800 až 1200 mm, aby byla zajištěna dostatečná ochrana proti mrazu a mechanickému poškození.
Spád kanalizace je klíčový pro správný odtok odpadních vod. Pro trubky DN 110 se doporučuje spád 2 až 3 %, což znamená pokles potrubí o 2 až 3 cm na každý metr délky. Větší průměry, například DN 150, mohou mít spád nižší, přibližně 1 až 2 %, protože větší průměr umožňuje lepší průtok. Správná pokládka kanalizačního potrubí se neobejde bez použití montážního maziva a volby vhodné třídy kruhové tuhosti materiálu odpadních trubek, aby byla zajištěna dlouhodobá funkčnost a odolnost systému.
| Průměr trubky | Použití | Doporučený spád kanalizace | Hloubka uložení (mm) |
|---|---|---|---|
| 50 mm | Kuchyňský odpad | 2-3 % | 800-1200 |
| 110 mm (DN110) | Hlavní odpadní potrubí | 2-3 % | 800-1200 |
| 150 mm (DN150) | Kanalizace větších dimenzí | 1-2 % | 800-1200 |

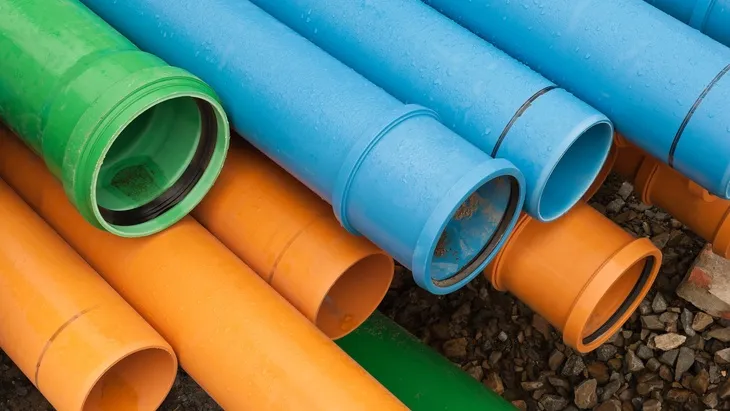

Materiály a třídy kruhové tuhosti kanalizačních trubek
Kruhová tuhost SN udává schopnost kanalizačních trubek odolávat zatížení z okolní zeminy a provozu. Trubky s tuhostí SN4 se používají pro uložení bez pojezdu vozidel, například v zahradních nebo lehkých komunikacích. SN8 umožňuje pojezd osobních automobilů a je vhodná pro běžné příjezdové cesty. SN16 je určena pro extrémní zatížení, například průmyslové nebo frekventované komunikace.
Moderní materiály odpadních trubek zahrnují PVC, PP a PE, které poskytují vysokou odolnost vůči chemikáliím a mechanickému poškození. PVC trubky typu QUANTUM jsou známé svou pevností a hladkým vnitřním povrchem. PP PRAGMA trubky mají korugovanou vnější stěnu pro lepší mechanickou odolnost a bílou vnitřní stěnu zajišťující plynulý průtok. PE trubky se používají hlavně pro bezvýkopové instalace díky své pružnosti.
| Třída tuhosti | Použití | Příklady materiálů |
|---|---|---|
| SN4 | Bez pojezdu, zahrady | PVC, PP, PE |
| SN8 | Pojezd osobních vozidel | PVC QUANTUM, PP PRAGMA |
| SN16 | Těžké zatížení, průmysl | PP PRAGMA, speciální PE |
Tip: Pro správnou pokládku kanalizačního potrubí použijte montážní mazivo a dodržujte doporučený spád kanalizace 1-2 %, aby nedocházelo k usazování kalů a zajišťoval se správný odtok.
Nejčastější chyby při pokládce odpadního potrubí a jak se jim vyhnout
Chyby při pokládce odpadního potrubí a jak se jim vyhnout
Při instalaci odpadního a kanalizačního potrubí patří mezi nejčastější chyby nedodržení správného spádu kanalizace. Nedostatečný spád způsobuje usazování nečistot a zvyšuje riziko ucpání, což vede k poruchám systému. Další častou chybou je nevhodná hloubka uložení trubek – minimální hloubka by měla být alespoň 800 mm, aby byla kanalizace chráněna před mrazem a mechanickým poškozením.
Pro správnou pokládku kanalizačního potrubí je také klíčové pečlivé spojování trubek s použitím vhodného montážního maziva a kvalitních těsnění. Nesprávné spojení často vyústí v úniky a prosakování. Nedostatečné hutnění obsypu okolo trubek může vést k deformacím, proto doporučuji dodržovat třídy kruhové tuhosti, odpovídající typu materiálu odpadních trubek a očekávanému zatížení.
- Nedostatečný spád kanalizace vede k základním závadám a rychlému zanášení potrubí
- Hloubka uložení odpadního potrubí při stavbě domu by neměla být menší než 800 mm
- Správné spojování trubek s montážním mazivem a kvalitními těsněními zabraňuje únikům
- Pečlivé hutnění obsypu chrání trubky před deformacemi a poškozením
Tip: Při výběru materiálů odpadních trubek a jejich průměrů volte takové, které odpovídají plánovanému zatížení a podmínkám stavby, aby se předešlo častým opravám.
Ekologické aspekty a recyklace materiálů kanalizačních trubek
Ekologické aspekty a recyklace materiálů kanalizačních trubek představují zásadní faktor při výběru odpadních trubek pro stavbu a instalaci. PVC trubky se díky své chemické stabilitě a mechanické odolnosti řadí mezi nejčastěji recyklované materiály v kanalizačním průmyslu. Recyklace PVC umožňuje opakované využití pro výrobu nových potrubních systémů, tvarovek či stavebních dílů, čímž se snižuje množství odpadu a spotřeba primárních surovin. Podmínkou efektivní recyklace je třídění a čištění odpadních trubek, přičemž recyklovaný PVC materiál si zachovává mechanické vlastnosti vhodné pro běžné instalace.
Polypropylen (PP) a polyethylen (PE) jsou dalšími materiály s vysokým potenciálem recyklace. PP trubky, často používané pro vnitřní kanalizaci, lze recyklovat mechanicky i chemicky, což umožňuje jejich opětovné zpracování do nových produktů srovnatelných kvalitou. PE trubky, zejména ty určené pro venkovní tlakové kanalizace, se díky své pružnosti a odolnosti vůči mechanickému poškození recyklují převážně mechanicky. Recyklace plastů v těchto případech přispívá ke snižování emisí CO2 a omezení plastového odpadu v životním prostředí.
Při plánování kanalizačního systému doporučuji zohlednit nejen technické parametry trubek, ale také jejich ekologický dopad a možnosti recyklace. Výrobci stále častěji nabízejí produkty s certifikáty potvrzujícími podíl recyklovaného materiálu a environmentální standardy výroby.
Praktické tipy pro instalaci kanalizačních a odpadních trubek
- Využívejte recyklované PVC, PP a PE materiály s certifikací kvality a shodou s normou ČSN EN 1852
- Dodržujte správné průměry odpadních trubek (např. DN 50, 110, 160 mm) podle typu kanalizace a zatížení
- Respektujte třídy kruhové tuhosti (SN4, SN8, SN10, SN16) pro zajištění dlouhodobé mechanické stability potrubí
- Používejte montážní mazivo schválené pro daný materiál, aby se zabránilo poškození pryžových těsnění a zajištění těsnosti spoje
Tip: Správná volba materiálu s ohledem na recyklaci a environmentální certifikace významně přispívá ke snižování odpadu a zlepšení udržitelnosti kanalizačních systémů.
Odborná rada: Na co si dát pozor – častou chybou je použití nerecyklovatelných nebo nekvalitních materiálů, které zvyšují ekologickou zátěž a mohou zkrátit životnost potrubí. Pro stavby s vysokými nároky na ekologii se hodí trubky z recyklovaných plastů s potvrzenou kvalitou, naopak pro speciální průmyslové aplikace mohou být vhodnější materiály s vyšší odolností, i když méně recyklovatelné.
Jak instalovat kanalizační trubky bez výkopu (bezvýkopové technologie)
Bezvýkopové technologie představují moderní metodu pokládky kanalizačních trubek, která výrazně omezuje zásahy do terénu a zkracuje dobu instalace až o 50 % oproti klasickým výkopovým pracím. Metoda protlačování umožňuje instalovat nové potrubí pod zemí bez nutnosti rozsáhlých výkopů, což je ideální zejména pro vedení v zastavěných oblastech, kde by výkopy způsobily komplikace s dopravou nebo poškození okolní infrastruktury. Protlačování se obvykle používá pro trubky v průměrech od DN 110 do DN 500 mm, přičemž je nutné zajistit správnou třídu kruhové tuhosti SN8 nebo vyšší podle zatížení.
Vložkování (relining) slouží k opravě stávajících odpadních a kanalizačních trubek bez výkopu. Do potrubí se vloží speciální pryskyřicemi impregnovaná textilní nebo sklolaminátová vložka, která po vytvrzení obnoví pevnost a těsnost potrubí. Tento způsob je vhodný pro trubky v průměrech od DN 100 do DN 300 mm a prodlužuje životnost potrubí o 20 až 30 let. Relining navíc minimalizuje riziko poškození okolních konstrukcí a snižuje náklady na opravy až o 60 % oproti klasickým metodám.
Pro správnou bezvýkopovou pokládku je nezbytné dodržet doporučený spád kanalizace, který pro trubky DN 110 činí 2-3 %, pro DN 125-160 mm 1,5-2 % a pro větší průměry 1-1,5 %. Výběr materiálu musí odpovídat podmínkám instalace – například PE trubky jsou vhodné pro protlačování díky své pružnosti a odolnosti vůči mechanickému poškození, zatímco PVC KG trubky s tuhostí SN8 a SN12 jsou standardem pro ležatá potrubí v zemi. Spojování trubek se provádí pomocí pryžových těsnění a montážního maziva, které zajišťuje správnou těsnost a usnadňuje zasunutí trubek do hrdla. Po zasunutí je třeba trubku mírně povytáhnout o 5-10 mm pro vytvoření dilatační vůle.
Častá chyba: Nedodržení správného spádu kanalizace při bezvýkopové instalaci vede k usazování kalů a častým ucpávkám. Proto je přesné měření a kontrola spádu klíčová.
Pro koho se bezvýkopové technologie hodí: Bezvýkopové metody jsou ideální pro rekonstrukce v zastavěných oblastech, tam, kde je omezený prostor pro výkopy, nebo při opravách stávajících sítí s minimálním narušením okolí. Nevhodné jsou pro velmi rozsáhlé nové kanalizační sítě s velkými průměry nad DN 500 mm, kde je efektivnější klasická výkopová technologie.
Časté dotazy
Jaký je rozdíl mezi HT a KG trubkami?
HT trubky jsou určeny pro vnitřní instalace, mají vysokou chemickou odolnost, ale nesmí být uloženy v zemi. KG trubky jsou určeny pro venkovní použití v zemi, jsou oranžové a vyrábí se v různých délkách a tuhostech.
Jak hluboko musí být uloženo odpadní potrubí?
Doporučená hloubka výkopu pro uložení kanalizačního potrubí je 800 až 1200 mm, aby byla zajištěna ochrana proti promrzání a dostatečná stabilita.
Jaký průměr odpadních trubek je vhodný pro rodinný dům?
Pro rodinné domy se běžně používají trubky s průměrem 100 až 150 mm pro kanalizační přípojky a 40 až 50 mm pro vnitřní odpad.
Jaký spád je doporučený pro pokládku kanalizačního potrubí?
Pro DN 110 je doporučený spád 2-3 %, pro DN 125-160 je to 1,5-2 % a pro DN 200 a větší 1-1,5 %, aby bylo zajištěno správné samovolné odtékání vody.
Jak se správně spojují kanalizační trubky?
Spojování kanalizačních trubek probíhá pomocí pryžových těsnění a montážního maziva, řez trubky musí být rovný pod úhlem 90°, s odstraněnými otřepy a s dilatační mezerou 5-10 mm.
Jaké materiály kanalizačních trubek jsou nejčastěji používané?
Nejčastěji se používají PVC, PP a PE trubky, které mají různé vlastnosti a využití v závislosti na umístění a požadavcích instalace.
Co je kruhová tuhost SN u kanalizačních trubek?
Kruhová tuhost SN udává odolnost trubky proti zatížení, typické hodnoty jsou SN4 (bez pojezdu), SN8 (pojezd osobních vozidel), SN10 a SN16 (těžké zatížení, např. dálnice).
Jaké jsou ekologické možnosti recyklace kanalizačních trubek?
Plastové trubky PVC, PP a PE se dají recyklovat a znovu použít například k výrobě nových trubek či jiných plastových výrobků, což snižuje ekologický dopad výroby.
Co jsou bezvýkopové technologie pokládky kanalizačních trubek?
Bezvýkopové technologie jako protlačování, vložkování a relining umožňují instalaci nebo opravu potrubí bez nutnosti rozsáhlých výkopů, což minimalizuje zásah do terénu a čas instalace.
Jak se vyhnout nejčastějším chybám při pokládce kanalizačního potrubí?
Vyvarujte se nedostatečného spádu, špatného spojení trubek, nevhodné hloubky uložení pod 800 mm a nedostatečného hutnění obsypu a zásypu, které mohou způsobit závady a úniky.
Jaký je doporučený způsob podsypu a obsypu kanalizačních trubek při instalaci?
Podsyp by měl být tvořen pískem nebo jemným štěrkem o tloušťce minimálně 10 cm pod trubkou, obsyp pak alespoň 15 cm nad trubkou, což zajistí správnou stabilitu a ochranu potrubí.
Jaké bezvýkopové technologie lze použít pro pokládku kanalizačních trubek a kdy jsou vhodné?
Mezi bezvýkopové technologie patří například relining a horizontální vrtání, které jsou vhodné při obnově stávajících kanalizačních sítí bez nutnosti rozsáhlých výkopů.
