Správné zapojení zásuvek a zástrček je základ bezpečné domácí elektroinstalace. Znalost barevného značení vodičů a vhodného průřezu vodiče zajistí spolehlivý a dlouhodobý provoz elektrických rozvodů. Dodržení bezpečnostních pravidel minimalizuje riziko úrazu i poškození zařízení.
⭐ Co byste měli vědět
- V běžné domácí elektroinstalaci se používají zásuvky s napětím 230 V a proudovou zatížitelností 16 A.
- Pro zásuvky jištěné 16 A se používají měděné vodiče CYKY-J o průřezu 2,5 mm².
- Barevné značení vodičů je standardizováno: fáze (L) hnědá/černá/šedá, nulák (N) modrá, ochranný vodič (PE) zelenožlutý.
- Před instalací je nutné vypnout hlavní jistič a ověřit nepřítomnost napětí vhodným měřicím přístrojem.
- Po instalaci zásuvky je důležité provést měření napětí, polarity a spojitosti pro zajištění bezpečnosti.
Jak správně zapojit zásuvku v domácí elektroinstalaci krok za krokem
Správné zapojení zásuvky 230 V v domácí elektroinstalaci začíná vždy bezpečnostními opatřeními, konkrétně vypnutím hlavního jističe a ověřením nulového napětí vhodným měřicím přístrojem. Zásuvka má tři svorky: fázový vodič L, nulový vodič N a ochranný vodič PE, které je nutné připojit podle barevného značení vodičů a správného průřezu vodiče zásuvka (standardně 2,5 mm² měděný CYKY-J vodič pro jištění 16 A).
Postup zapojení zásuvky 230 V v bytě:
- Vypnutí jističe – odpojte hlavní jistič v rozvaděči, čímž zajistíte bezpečné podmínky pro práci s elektroinstalací.
- Ověření napětí – použijte měřicí přístroj (multimetr nebo zkoušečku napětí s digitálním displejem) k potvrzení nulového napětí na vodičích.
- Odizolování vodičů – odstraňte izolaci z konců vodičů přibližně 10 mm, aby se zajistilo pevné a bezpečné připojení ke svorkám.
- Připojení fázového vodiče L – připojte vodič hnědé, černé nebo šedé barvy ke svorce označené L, která je určena pro fázi.
- Připojení nulového vodiče N – modrý vodič připojte ke svorce N, která slouží jako nulový vodič.
- Připojení ochranného vodiče PE – zelenožlutý vodič připojte ke svorce PE, která zajišťuje ochranu proti úrazu elektrickým proudem.
- Upevnění zásuvky – vložte zásuvku do elektroinstalační krabice, která musí být pevně uchycena, a zajistěte ji šrouby bez přetahování, aby nedošlo k poškození.
- Zapnutí jističe – po kontrole správnosti zapojení zapněte hlavní jistič a proveďte měření napětí a polarity zásuvky.
Tip: Častá chyba je záměna fázového a nulového vodiče, což může vést k nebezpečným situacím, například k úrazu elektrickým proudem nebo poškození spotřebičů. Pro bezpečnost elektroinstalace vždy dodržujte barevné značení vodičů a používejte vodiče s průřezem minimálně 2,5 mm² pro zásuvky jištěné 16 A. Tento návod je určen pro standardní domácí elektroinstalaci s třívodičovým systémem TN-C-S nebo TN-S, nikoliv pro instalace bez nulového vodiče, které vyžadují speciální řešení a odborný zásah.

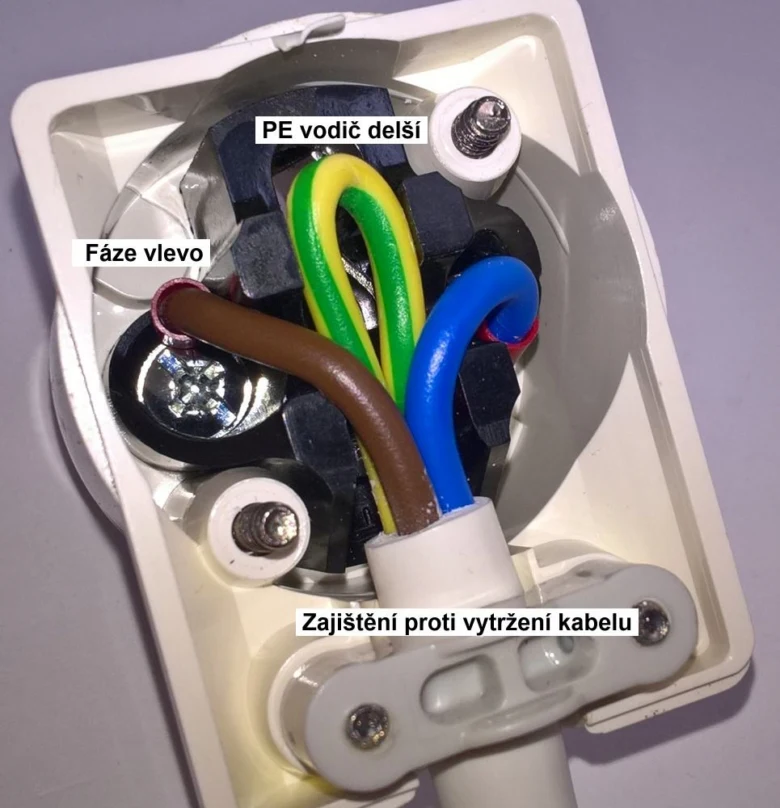

Jak zapojit zástrčku do zásuvky krok za krokem
Správné zapojení zástrčky vyžaduje připojení fázového (L), nulového (N) a ochranného (PE) vodiče podle barevného značení a pevné upevnění vodičů v zástrčce. Pro bezpečné používání prodlužovacích přívodů a elektrospotřebičů je nezbytné dodržet správné pořadí vodičů a zajistit, aby průřez vodičů odpovídal jištění (například 2,5 mm² pro 16 A). Při používání prodlužovacích přívodů se doporučuje vždy rozvinout kabel, aby nedocházelo k přehřívání, a nepřipojovat více prodlužovaček za sebou kvůli riziku zvýšeného přechodového odporu a možného požáru.
Barevné značení vodičů a jejich význam při zapojení zásuvek
Barevné značení vodičů je klíčové pro bezpečnost elektroinstalace zásuvky a správné zapojení zástrčky 230V. Podle ČSN 33 2000-5-54 rozlišujeme tři základní vodiče: fázový vodič L, nulový vodič N a ochranný vodič PE. Fázový vodič se označuje barvami hnědá, černá nebo šedá a nese elektrický proud. Nulový vodič je vždy modrý a slouží k návratu proudu zpět do zdroje. Ochranný vodič PE má zelenožluté barevné značení a chrání před úrazem elektrickým proudem.
V elektroinstalaci TN-C bývá vodič PEN kombinací nulového a ochranného vodiče, proto je zelenožlutý. V modernější elektroinstalaci TN-C-S jsou tyto vodiče odděleny, což zvyšuje bezpečnost. Správné rozpoznání vodičů je základem pro bezpečné zapojení zásuvek v domácí elektroinstalaci a minimalizuje riziko poruch i úrazů.
| Vodič | Barevné značení | Funkce |
|---|---|---|
| Fázový vodič (L) | Hnědá / Černá / Šedá | Nese elektrický proud |
| Nulový vodič (N) | Modrá | Návrat proudu |
| Ochranný vodič (PE) | Zelenožlutá | Ochrana před úrazem |
Jaké jsou zásady zapojení zásuvek v domácí elektroinstalaci
Pro správné a bezpečné zapojení zásuvky v domácí elektroinstalaci je nutné vždy připojit fázi (L) na správný kontakt, nulák (N) na kontakt neutrální a ochranný vodič (PE) na zemnicí kontakt zásuvky. Podle zdroje EAgri (https://www.eagri.cz) je důležité dodržovat barevné značení a správný průřez vodiče zásuvka, aby bylo zajištěno bezpečné zapojení i při použití prodlužovacích přívodů.
Tip: Častou chybou je záměna nuláku s fází, což může vést k nebezpečným situacím. Proto je doporučeno při revizi elektroinstalace zásuvky vždy zkontrolovat barevné značení vodičů a jejich správné připojení.
Správné barevné značení vodičů a precizní zapojení zásuvek zvyšuje bezpečnost elektroinstalace a snižuje riziko elektrických poruch.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Bezpečnostní opatření a doporučené postupy při instalaci zásuvek
Bezpečnostní opatření a doporučené postupy při instalaci zásuvek jsou nezbytné pro prevenci úrazu elektrickým proudem a zajištění správné funkce domácí elektroinstalace. Kromě vypnutí hlavního jističe je nutné ověřit nepřítomnost napětí a po dokončení montáže provést měření impedance smyčky, které potvrdí správnou ochranu a bezpečnost zapojení.
Jak bezpečně vypnout elektrický proud
Před zahájením práce vypněte hlavní jistič, kterým odpojíte napájení zásuvkové větve nebo celého bytu. Jistič musí být zajištěn proti nechtěnému zapnutí, například označením nebo mechanickou zábranou, aby se zabránilo nečekanému připojení napětí během instalace. Tento postup minimalizuje riziko zásahu elektrickým proudem při zapojení zásuvek a zástrček v domácí elektroinstalaci.
Použití měřicích přístrojů při instalaci
Před započetím práce ověřte nepřítomnost napětí pomocí vhodného měřicího přístroje, například digitálního multimetru nebo zkoušečky s indikací napětí. Použití zkoušečky ve tvaru šroubováku není dostačující, protože neposkytuje spolehlivou kontrolu. Po dokončení instalace proveďte měření impedance smyčky, které musí být v souladu s normou ČSN 33 2000-4-41, aby byla potvrzena funkčnost ochranných prvků (jističe, chrániče). Toto měření odhalí nesprávné připojení vodičů, například záměnu fáze (L) a nuláku (N), jež může způsobit nebezpečné situace.
Tip: Při práci používejte izolační rukavice s minimálním izolačním odporem 1 MΩ a ochranné brýle, které chrání před vznikem elektrického oblouku a jiskření. Prodlužovací přívody bezpečnost nezajistí, pokud nejsou správně dimenzovány a používány podle pravidel – například s vodiči o průřezu minimálně 2,5 mm² pro 16 A jištění a rozvinutým kabelem během provozu, aby se předešlo přehřívání a požáru. Proto je vždy vhodnější pravidelně kontrolovat stav elektroinstalace zásuvek než spoléhat na dočasná řešení.
Typy zásuvek a zástrček používané v domácnostech a jejich technické parametry
V domácí elektroinstalaci se setkáte s různými typy zásuvek a zástrček, které se liší především proudovým jištěním, počtem vodičů a způsobem propojení s elektrickou sítí. Správné zapojení zásuvek podle typu sítě a průřezu vodičů výrazně zvyšuje bezpečnost elektroinstalace a chrání před přetížením.
Typy zásuvek v domácí elektroinstalaci a jejich charakteristiky
Nejběžnější zásuvky v domácnostech jsou určeny pro napětí 230 V a jištění 16 A, případně 10 A pro méně náročné spotřebiče. Pro tyto zásuvky se používá vodič CYKY-J o průřezu 2,5 mm², který zajišťuje dostatečný průtok proudu při běžném zatížení. Starší elektroinstalace často využívají síť TN-C, kde se ochranný a nulový vodič slučují do vodiče PEN. Modernější instalace přecházejí na sítě TN-C-S nebo TN-S, které rozdělují ochranný a nulový vodič zvlášť, čímž zvyšují bezpečnost a umožňují barevné značení vodičů podle normy. Správné zapojení zásuvky v domácí elektroinstalaci znamená připojení fáze na kolík označený hnědou nebo černou barvou a nuláku na modrý vodič.
| Typ zásuvky | Jištění | Průřez vodiče (CYKY-J) | Použití |
|---|---|---|---|
| Zásuvka 230 V | 16 A | 2,5 mm² | Běžné spotřebiče |
| Zásuvka 230 V | 10 A | 1,5 mm² | Světelné okruhy |
| Zásuvka 400 V | dle spotřebiče | 4 mm² a více | Třífázové spotřebiče |
Zásuvky 400 V a jejich specifika v domácí elektroinstalaci
Zásuvky určené pro napětí 400 V se využívají především k napojení třífázových spotřebičů, jako jsou některé průmyslové stroje, elektrické sporáky nebo výkonnější čerpadla. Tyto zásuvky mají čtyři nebo pět kolíků, kdy čtyřkolíková zásuvka zahrnuje tři fáze a ochranný vodič, zatímco pěti kolíková přidává i nulák. Při zapojení zásuvek 400 V je nezbytné dodržet správný průřez vodičů a jištění podle výkonu spotřebiče, což často znamená výrazně větší průřezy než u standardních 230 V zásuvek. V domácnostech jsou tyto zásuvky méně časté, avšak jejich správné zapojení a pravidelná revize zajišťují bezpečnost elektroinstalace a efektivní provoz výkonných zařízení.
Tip: Častá chyba při zapojení zásuvek 400 V je nesprávné připojení nuláku nebo ochranného vodiče, což může vést k úrazu elektrickým proudem nebo poškození spotřebiče.
Jaké jsou zásady zapojení zásuvek v domácí elektroinstalaci
Při instalaci zásuvek je klíčové dodržovat správné barevné značení vodičů a používat odpovídající průřezy vodičů podle jištění. Pro zásuvky jištěné 16 A se doporučuje vodič CYKY-J 2,5 mm², který bezpečně unese proud bez přehřívání. Zapojení zástrčky 230 V musí respektovat správné připojení fáze, nuláku a ochranného vodiče. Výhodou správného zapojení zásuvek v bytové elektroinstalaci je minimalizace rizika zkratů a elektrických poruch, což prodlužuje životnost elektroinstalace i připojených spotřebičů. Schéma zapojení zásuvek za sebou v elektroinstalaci přitom umožňuje jednoduché rozvody energie i při rozšíření počtu zásuvek v místnosti.
Pro koho je toto řešení vhodné? Především pro domácnosti s moderní elektroinstalací, které využívají spotřebiče s běžným příkonem do 3 680 W (odpovídá jištění 16 A). Naopak pro starší instalace s nižším jištěním nebo pro zařízení s vyšším výkonem mohou být potřeba zásuvky a kabely s jinými parametry.
Umístění a montáž zásuvek v domácí elektroinstalaci
Správná výška zásuvek v domácí elektroinstalaci obvykle činí 30 cm od podlahy, což zajišťuje snadný přístup a komfortní používání. Montáž zásuvky začíná přípravou otvoru v zdi, kam se upevní elektroinstalační krabice. Ta musí být pevně fixována pomocí sádry nebo speciálního lepidla, aby nedošlo k jejímu pohybu při instalaci nebo provozu. Následně se do krabice upevní samotná zásuvka pomocí šroubů, přičemž je nutné dbát na správný průřez vodičů zásuvky a barevné značení vodičů pro bezpečnost elektroinstalace.
Jak správně zapojit zásuvku v domácí elektroinstalaci
Dodržení těchto montážních zásad zvyšuje bezpečnost a funkčnost elektroinstalace, minimalizuje riziko poruch a usnadňuje případné revize elektroinstalace zásuvek. Při správném zapojení zástrčky 230V do zásuvky je také důležité respektovat bezpečnostní pravidla, například u prodlužovacích přívodů bezpečnost zajistit správným dimenzováním a ochranou.
Použití prodlužovacích přívodů a zásuvek – pravidla a bezpečnost
Použití prodlužovacích přívodů v domácí elektroinstalaci vyžaduje přesné dodržení technických a bezpečnostních pravidel, která minimalizují riziko přehřátí, požáru a úrazu elektrickým proudem. Kvalitní konstrukce prodlužovacích kabelů a správný provoz jsou nezbytné pro bezpečnost vaší domácnosti.
Pravidla pro použití prodlužovacích přívodů v domácnosti
Prodlužovací přívod musí obsahovat tři vodiče – fázový (L), nulový (N) a ochranný (PE) – s barevným značením podle ČSN: hnědá, černá nebo šedá pro fázi, modrá pro nulák a zelenožlutá pro ochranný vodič. Minimální průřez vodičů by měl být 2,5 mm² měděného kabelu CYKY-J pro jištění 16 A, což odpovídá běžnému zatížení domácích spotřebičů. Prodlužovací přívody s dvojžilovým kabelem bez ochranného vodiče PE jsou zakázané pro přístroje I. třídy a představují vážné bezpečnostní riziko, protože nezajišťují správnou funkci jističe ani ochranu před úrazem elektrickým proudem. Použití takových kabelů může vést k přetížení elektroinstalace a nebezpečnému přehřátí.
| Typ prodlužovacího přívodu | Počet vodičů | Minimální průřez vodiče | Maximální proud |
|---|---|---|---|
| Standardní třívodičový | 3 (L, N, PE) | 2,5 mm² | 16 A |
| Pro vyšší zatížení | 3 (L, N, PE) | 4 mm² | 32 A |
| Dvojžilový (nedoporučeno) | 2 (L, N) | – | – |
Bezpečnostní pravidla při používání prodlužovacích přívodů
Prodlužovací kabely navinuté na bubnu se při průchodu proudu rychle přehřívají, protože teplo nemá dostatečný odvod. Proto je nezbytné kabel vždy plně rozvinout před použitím, aby se zabránilo přehřátí izolace a riziku požáru. Přetížení prodlužovacích přívodů způsobuje zvýšení teploty vodičů, což může poškodit kabel a způsobit poruchu elektroinstalace. Nespojujte více prodlužovacích přívodů za sebou, protože každý spoj zvyšuje přechodový odpor a riziko uvolnění kontaktu. Poškozené nebo mechanicky opotřebované prodlužovací kabely je nutné okamžitě vyřadit z provozu.
Pravidelná revize elektroinstalace zásuvek a kontrola správného zapojení zástrček 230 V jsou důležité pro prevenci závad. Zásuvky, které vykazují známky přehřívání, jako je žloutnutí krytu, zápach spáleniny nebo jiskření, je nutné ihned odpojit a nechat zkontrolovat kvalifikovaným elektrikářem. Zásuvky s dvojžilovým přívodem bez nuláku nejsou vhodné k běžnému použití a představují bezpečnostní problém.
Tip: Častou chybou je používání dvoužilových prodlužovacích přívodů bez ochranného vodiče PE, což výrazně snižuje bezpečnost. Pro domácí elektroinstalaci doporučuji používat výhradně třívodičové prodlužovací kabely s minimálním průřezem 2,5 mm², které odpovídají jištění 16 A a zajišťují správnou funkci ochrany.
Časté chyby při zapojení zásuvek a jak se jim vyhnout
Chyby při zapojení zásuvek patří mezi nejčastější příčiny poruch a nebezpečí v domácí elektroinstalaci. Nesprávné barevné značení vodičů, například záměna fáze a nuláku, může vést k nesprávnému fungování zařízení nebo riziku úrazu elektrickým proudem. Zapojení zásuvky bez ochranného vodiče PE výrazně snižuje bezpečnost elektroinstalace a zvyšuje nebezpečí požáru či úrazu.
Další častou chybou je nedostatečné odizolování vodičů nebo špatné upevnění zásuvky, což může způsobit zkrat či uvolnění kontaktů. Používání poškozených zásuvek či prodlužovacích přívodů bez pravidelné kontroly výrazně snižuje bezpečnost provozu.
- Nesprávné barevné značení vodičů vede ke zmatkům při zapojení zásuvek i zástrček
- Chybí připojení ochranného vodiče PE, což je zásadní pro bezpečnost elektroinstalace zásuvky
- Nedostatečné odizolování vodičů nebo jejich špatný průřez snižuje spolehlivost zapojení
- Špatné upevnění zásuvky může způsobit mechanické poškození a elektrický zkrat
- Používání poškozených zásuvek či prodlužovacích přívodů ohrožuje bezpečnost provozu
Typické chyby při zapojení zásuvky a jak se jim vyhnout
Pro správné zapojení zásuvky je klíčové respektovat barevné značení vodičů a správně připojit fázi, nulák i ochranný vodič PE. Schéma zapojení zásuvek za sebou v elektroinstalaci pomáhá předejít chybám a zajistit bezpečnost. Při zapojení zásuvky se dvěma vodiči musíte ověřit, že je elektroinstalace bezpečná i bez připojení PE, což však platí pouze v některých specifických případech podle platných norem.
Odborná rada: Pravidelně kontrolujte stav zásuvek a prodlužovacích přívodů a nikdy nepoužívejte poškozené komponenty. Dodržování těchto zásad minimalizuje riziko úrazu a požáru.
Údržba a revize zásuvek v domácí elektroinstalaci
Údržba zásuvek a pravidelná revize elektroinstalace jsou klíčové pro bezpečnost domácnosti. Revizi elektroinstalace byste měli provádět minimálně jednou za 5 let, přičemž kontrola zahrnuje stav vodičů, zejména barevné značení vodičů a správný průřez vodiče zásuvka, upevnění zásuvek a funkčnost všech částí. Pravidelná údržba zásuvek pomáhá předcházet typickým chybám při zapojení zásuvky a zajišťuje bezpečnost elektroinstalace.
- Kontrola upevnění – zkontrolujte, zda jsou zásuvky pevně uchyceny v instalační krabici bez pohybu
- Ověření funkčnosti – vyzkoušejte zásuvky s měřicím přístrojem nebo vhodným spotřebičem
- Kontrola vodičů – zkontrolujte správné barevné značení vodičů a zda nedochází k poškození izolace
- Posouzení prodlužovacích přívodů – ujistěte se, že používáte bezpečné prodlužovací přívody a nejsou přetížené
- Zajištění revize odborníkem – nechte elektroinstalaci zkontrolovat kvalifikovaným elektrikářem v předepsaných intervalech
Jak správně zapojit zásuvku v domácí elektroinstalaci
Správné zapojení zásuvek je základní předpoklad bezpečné elektroinstalace. Revize a údržba zásuvek pomáhají odhalit případné chyby v instalaci, které mohou ohrozit bezpečnost. Proto pravidelná kontrola a údržba zásuvek výrazně zvyšuje spolehlivost a bezpečnost vaší domácí elektroinstalace.
Časté dotazy
Jak zapojit zástrčku do zásuvky?
Připojte fázi (hnědý/černý/šedý vodič) ke svorce L, nulák (modrý) ke svorce N a ochranný vodič (zelenožlutý) ke svorce PE zásuvky, vždy po vypnutí jističe a ověření napětí.
Jak vypadá správně zapojená zásuvka?
Správná zásuvka má připojeny všechny tři vodiče: fázi, nulák a ochranný vodič, s barevným značením podle ČSN, pevně upevněná v elektroinstalační krabici.
Kam zapojit fázi v zásuvce?
Fázový vodič (L) se připojuje na svorku označenou L, obvykle vlevo nebo nahoře při pohledu zepředu, barva vodiče je hnědá, černá nebo šedá.
Jak zapojit zásuvku bez nuláku?
Zapojení zásuvky bez nuláku je možné pouze ve starších sítích TN-C s vodičem PEN, který plní funkci nuláku i ochranného vodiče, ale je nutná odborná konzultace.
Jaké jsou nejčastější chyby při zapojení zásuvek?
Časté chyby zahrnují nesprávné barevné značení vodičů, špatné upevnění zásuvky, použití zásuvek bez ochranného vodiče a nedostatečné odizolování vodičů.
Jak často je potřeba provádět revizi elektroinstalace?
Revize elektroinstalace by měla být prováděna minimálně jednou za 5 let odborným elektrikářem, včetně kontroly zásuvek a vodičů.
Jak správně používat prodlužovací přívody?
Prodlužovací přívody musí mít tři vodiče (L, N, PE) s minimálním průřezem 2,5 mm² pro 16 A jištění, a navinutý buben musí být při zatížení plně rozvinut.
Jaké nástroje jsou vhodné pro měření bezpečnosti po instalaci zásuvek?
Používejte digitální voltmetry a multifunkční měřicí přístroje k ověření nepřítomnosti napětí a měření impedance smyčky, nepoužívejte zkoušečky ve tvaru šroubováku.
Co dělat, pokud zásuvka vykazuje známky poškození?
Při zahřívání, jiskření nebo poškození krytu zásuvky ji ihned odpojte a nepoužívejte, a nechte ji zkontrolovat odborným elektrikářem.
Jaký průřez vodičů se používá pro zásuvky jištěné 16 A?
Pro zásuvky jištěné 16 A se obvykle používají měděné vodiče CYKY-J o průřezu 2,5 mm².
Jak správně zapojit zásuvku se dvěma vodiči?
Při zapojení zásuvky se dvěma vodiči je třeba připojit fázi na kontakt označený L a nulák na kontakt N, přičemž ochranný vodič PE zůstává nepřipojený. Tento způsob je vhodný pouze pro zařízení bez potřeby uzemnění.
Jaké jsou bezpečnostní postupy při montáži zásuvek v domácí elektroinstalaci?
Před montáží je nutné vždy odpojit napájení a ověřit jeho vypnutí, používat izolované nástroje a dodržovat barevné značení vodičů podle normy (fáze hnědá, nulák modrá, ochranný zelenožlutý).
