Betonové a základové patky představují klíčový prvek pro stabilitu a dlouhou životnost dřevostaveb. Správná volba rozměrů a nosnosti základových patek zajistí bezpečné ukotvení konstrukce na podloží. Poradím vám, jak zohlednit cenu i správnou montáž kotevních patek pro váš projekt.
Hlavní poznatky
- Betonové patky přenášejí zatížení dřevostavby o hmotnosti cca 50-60 tun, tedy třetinu běžného zděného domu.
- Doporučená hloubka betonových patek je 60 až 120 cm, ideálně alespoň 80 cm, aby zasahovaly do nezámrzné hloubky.
- Kotevní patky jsou vyrobeny z oceli S235JR a beton musí mít minimálně třídu C16/20.
- Maximální vzdálenost mezi kotevní patkou a betonovou deskou nesmí přesáhnout 50 mm a namáhání je přípustné pouze tlakem.
- Cena kotevní patky U začíná na 64,64 Kč bez DPH, šroubová patka T může stát až 360,26 Kč bez DPH.
Jaké jsou rozměry a hloubka betonových patek pro dřevostavby?
Betonové a základové patky pro dřevostavby musí mít správné rozměry a hloubku, aby zajistily stabilitu konstrukce o hmotnosti 50-60 tun. Typické rozměry betonových patek se pohybují od 25×25 cm do 40×40 cm pro čtvercové a průměru 20-30 cm u kruhových. Hloubka základové patky by měla dosahovat minimálně 60 cm, ideálně 80 cm, a vždy musí zasahovat do nezámrzné hloubky mezi 0,8 a 1,2 metry. Tato opatření chrání patky před poškozením mrazem a zajišťují dlouhou životnost a nosnost betonových patek.
Jaké jsou standardní rozměry betonových patek pro dřevostavby?
Betonové patky pro dřevostavby mají rozměry 25×25 cm až 40×40 cm u čtvercových patek, zatímco kruhové kotevní patky mají průměr 20-30 cm. Správně zvolené rozměry základových patek umožňují rovnoměrné rozložení zatížení konstrukce na podklad a zajišťují stabilitu dřevostavby. V praxi se volba rozměrů odvíjí od předpokládané nosnosti betonových patek i typu půdy. Montáž betonových patek s vhodnými rozměry výrazně ovlivňuje celkovou pevnost a životnost stavby.
| Typ patky | Rozměry (cm) | Vhodné zatížení |
|---|---|---|
| Čtvercová patka | 25×25 až 40×40 | Lehké až střední zatížení |
| Kruhová patka | Průměr 20-30 | Lehké zatížení |
Jaká je ideální hloubka uložení betonových patek?
Hloubka základové patky pro dřevostavbu by měla být minimálně 60 cm, přičemž ideální hloubka činí kolem 80 cm. Patky musí zasahovat do nezámrzné hloubky, která se v České republice pohybuje mezi 0,8 a 1,2 metry, aby se zabránilo poškození způsobenému mrazem. Hloubka základové patky závisí na klimatických podmínkách a zatížení konstrukce. Pokud hloubka nedosahuje nezámrzné úrovně, riziko prasknutí či posunu patek výrazně roste, což může ohrozit stabilitu celé dřevostavby.
| Hloubka patky (cm) | Poznámka |
|---|---|
| 60 | Minimální doporučená hloubka |
| 80 | Ideální hloubka pro většinu lokalit |
| 80-120 | Zasahuje do nezámrzné hloubky |
Tip: Při montáži betonových patek dbejte na správnou hydroizolaci betonových patek, aby se zabránilo vlhkostním problémům, které mohou snížit jejich nosnost a životnost. Častá chyba je nedostatečné zapuštění patky pod nezámrznou hloubku, což zvyšuje riziko poškození mrazem.
Betonové patky cena závisí na rozměrech a složení betonu, přičemž beton třídy C16/20 je běžně doporučován pro základové patky pod dřevostavbu kvůli dostatečné pevnosti a trvanlivosti. Prefabrikované betonové patky představují výhodu v rychlé montáži a přesných rozměrech, což usnadňuje celý stavební proces.
Typy kotevních patek a jejich použití
Kotevní patky jsou nezbytnou součástí základových konstrukcí dřevostaveb, vyrobené z oceli S235JR pro zajištění dostatečné pevnosti a stability. Povrchová úprava probíhá žárovým nebo galvanickým zinkováním, které chrání patky proti korozi a zvyšuje jejich životnost. Typy kotevních patek se liší tvarem a specifickým využitím v konstrukci:
- Patka tvar U – univerzální typ s možností nastavení výšky, vhodná pro různé rozměry základových patek a usnadňující montáž betonových patek pod dřevostavbu
- Patka tvar L – méně viditelná, ideální tam, kde je požadavek na estetiku bez narušení vzhledu konstrukce
- Patka tvar T – nabízí vyšší estetickou hodnotu, často využívaná v místech s viditelnými spoji nebo dekorativními prvky
- Patky typu botky – používají se hlavně pro plotové sloupky, méně často u nosných částí dřevostavby
Pro správnou montáž betonových patek a kotevních patek dřevostavby je důležité zvážit jejich nosnost a rozměry základových patek, které by měly odpovídat statickým požadavkům stavby. Hydroizolace betonových patek zabraňuje vlhkosti pronikat do konstrukce, což prodlužuje životnost celého základu.
Výhody použití hotových betonových patek pro dřevostavby
Použití hotových betonových patek zjednodušuje a zrychluje montáž betonových patek, snižuje chyby při betonování a umožňuje přesné dodržení rozměrů základových patek. Díky tomu můžete dosáhnout lepší nosnosti betonových patek a dlouhodobé stability dřevostavby. Cena betonových patek se liší podle rozměrů a typu, ale investice do kvalitních kotevních patek se vrátí v bezproblémovém provozu stavby.

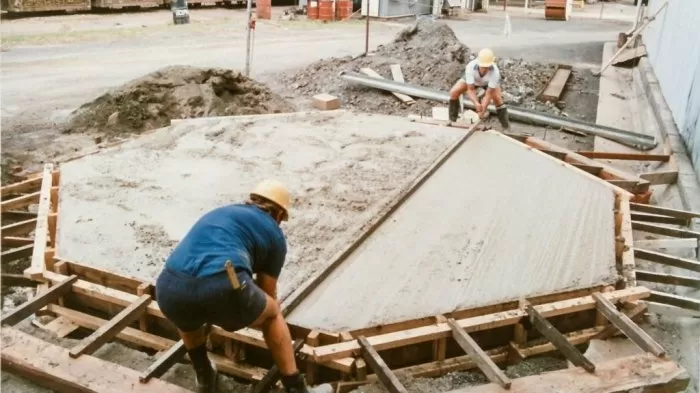

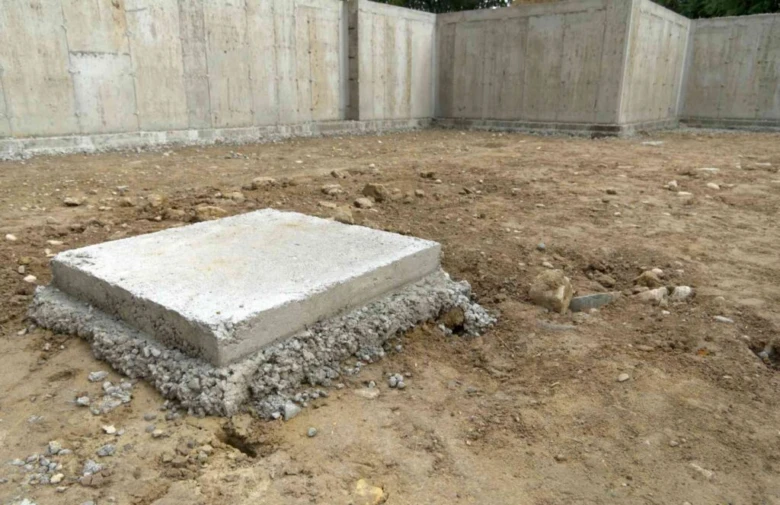

Montáž a betonování základových patek krok za krokem
Správný postup betonování základových patek pod dřevostavbu začíná přesnou přípravou výkopů. Výkopy mají obdélníkový průřez s minimální hloubkou 60 cm, ideálně 80 cm, a šířkou odpovídající rozměrům základových patek, které se pohybují od 25 × 25 cm do 40 × 40 cm. Před zahájením je nutná skrývka ornice do hloubky zhruba 10 cm, aby se zajistila stabilní a nezámrzná podložka, což je zásadní pro dlouhodobou stabilitu konstrukce.
Betonování základových patek probíhá dvěma základními způsoby. První možností je betonování přímo v jámě s bedněním, které určuje tvar patky a zabraňuje prosypávání betonu. Druhou variantou je použití předem připravené formy s ocelovou výztuží, která zvyšuje nosnost betonových patek a minimalizuje riziko prasklin. V obou případech je doporučen beton třídy C16/20, který splňuje požadavky na pevnost a životnost kotevních patek pro dřevostavby.
Kotevní patky se instalují buď vložením do čerstvého betonu, nebo připevněním k již vytvrdlému betonu pomocí chemické malty, která zajišťuje pevné a trvanlivé spojení. Montáž betonových patek vyžaduje přesnost zejména při umístění kotevních prvků vzhledem k plánovanému nosnému rámu stavby. Povrchová hydroizolace betonových patek je nezbytná pro ochranu proti vlhkosti a prodloužení životnosti konstrukce.
Postup betonování kotevních patek pro lehkou dřevostavbu
- Výkop a skrývka ornice – odstraňte ornici do hloubky 10 cm, vykopněte jámu minimálně 60 cm hlubokou, ideálně 80 cm, s obdélníkovým průřezem a začištěnými kouty dna.
- Příprava bednění nebo formy – osadíte bednění do výkopu, nebo připravíte formu s ocelovou výztuží, která zvyšuje pevnost patky.
- Betonování patek – použijte beton třídy C16/20, betonujte rovnoměrně bez mezer a důkladně zhutněte, aby se předešlo vzniku vzduchových kapes.
- Uložení kotevní patky – vložte kotevní patku do čerstvého betonu s přesným umístěním podle statického návrhu, nebo ji připevněte chemickou maltou po zatuhnutí betonu.
- Dokončení povrchu a hydroizolace – ošetřete povrch patky hydroizolační vrstvou, která chrání beton před vlhkostí a prodlužuje životnost základů.
Jaké chyby se často dělají při betonování základových patek? Mezi nejčastější chyby patří nedodržení minimální hloubky výkopů pod nezámrznou hloubku (méně než 60 cm), nedostatečné zhutnění betonu vedoucí k tvorbě dutin, a nepřesná montáž kotevních patek, která snižuje nosnost betonových patek a ohrožuje stabilitu dřevostavby.
Tip: Pro lehké dřevostavby do cca 60 tun hmotnosti doporučuji betonové patky o rozměrech minimálně 30 × 30 cm, aby byla zajištěna dostatečná nosnost. Vyhnete se tak zbytečným nákladům spojeným s většími patkami a zároveň splníte požadavky na pevnost a stabilitu.
Pro koho se betonové patky hodí vs. pro koho ne? Betonové patky jsou vhodné pro lehčí dřevostavby do velikosti 3+1 nebo 3+kk s hmotností kolem 50-60 tun. Pro těžší stavby nebo složitější podloží je vhodnější použít základové pásy nebo desky, které lépe rozloží zatížení a zajistí vyšší stabilitu.
Jaký beton je vhodný pro základové patky a jaká je jejich nosnost?
Pro betonové a základové patky dřevostaveb se doporučuje beton třídy C16/20, který má minimální pevnost v tlaku 16 MPa po 28 dnech tvrdnutí. Tento parametr zaručuje dostatečnou nosnost pro přenos tlakových sil z konstrukce do podloží, což je klíčové pro stabilitu lehkých dřevostaveb o hmotnosti přibližně 50-60 tun. Beton třídy C16/20 odpovídá standardům pro kotevní patky, které musí být namáhány výhradně tlakem, bez ohybu či smyku, aby byla zachována jejich funkčnost a životnost.
Kotevní patky musí být instalovány tak, aby vzdálenost mezi kotevním prvkem a betonovou deskou nepřesáhla 50 mm. Překročení této mezní hodnoty může způsobit nerovnoměrné rozložení tlakového namáhání a ohrozit stabilitu celé konstrukce. Při montáži betonových patek je nezbytné přesně dodržet rozměry základových patek, které se obvykle pohybují od 25 × 25 cm do 40 × 40 cm u čtvercových typů, a zajistit kvalitní hydroizolaci. Ta chrání beton před vlhkostí a prodlužuje životnost základů.
Parametry betonu třídy C16/20 pro základové patky
- Pevnost v tlaku: minimálně 16 MPa po 28 dnech
- Použití: betonové a kotevní patky pod dřevostavby do 3+1 nebo 3+kk
- Nosnost: vhodná pro zatížení lehkých dřevostaveb o hmotnosti 50-60 tun
- Omezení: kotevní patky nesmí být namáhány jiným zatížením než tlakem
- Montáž: maximální vzdálenost kotevní patky od betonové desky 50 mm
Tip: Častou chybou je použití betonu s nižší pevností než C16/20 nebo nesprávné zatížení kotevních patek ohybem či smykem, což výrazně snižuje jejich životnost a může vést k deformacím základů.
Pro koho se to hodí: Beton třídy C16/20 a správně dimenzované kotevní patky jsou ideální pro lehké dřevostavby na nezámrzné hloubce 60-120 cm.
Pro koho NE: Tento typ základů není vhodný pro těžší stavby nad 60 tun nebo pro podloží s nestabilními geotechnickými podmínkami, kde je nutné použít masivnější základové konstrukce.

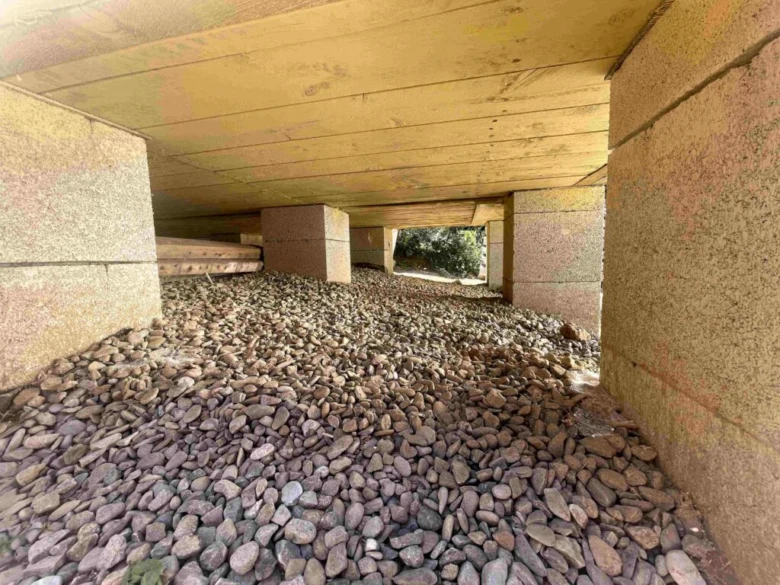

Větrání a ochrana dřevostavby nad betonovými patkami
Správné větrání dřevostavby začíná u dostatečně vysokého volného prostoru pod domem, který by měl mít minimálně 60 cm. Tento průlezní prostor umožňuje cirkulaci vzduchu, která zabraňuje kondenzaci vlhkosti a následnému vzniku plísní či hniloby dřeva. Větrací otvory je vhodné umístit především u stropu větraného prostoru a v rozích stavby, což zajistí efektivní příčné větrání a rovnoměrné sušení konstrukce.
Hydroizolace betonových patek souvisí s ochranou dřevostavby proti vlhkosti, proto je nezbytné také správné spádování terénu kolem stavby. Terén by měl být svažitý od základů, aby voda neprosakovala pod patky. Doporučuje se instalace drenáže, která odvádí přebytečnou vodu a zvyšuje životnost kotevních patek dřevostavby. Při montáži betonových patek je rovněž nutné zajistit kvalitní hydroizolaci jejich povrchu.
- Volný prostor pod domem min. 60 cm pro větrání dřevostavby
- Větrací otvory u stropu a v rozích pro průřezové větrání
- Spádování terénu od základových patek pro odtok vody
- Drenáž kolem stavby pro prevenci vlhkosti a plísní
Tip: Uzavření větracích otvorů vede k hromadění vlhkosti a výrazně zkracuje životnost betonových patek i dřevěné konstrukce. Proto je nutné větrání pravidelně kontrolovat a udržovat průchodné.
Větrání dřevostavby nad betonovými patkami není jen otázkou komfortu, ale klíčovým faktorem při zachování nosnosti betonových patek a dlouhodobé stability konstrukce. Montáž betonových patek proto vždy doplňujte o kvalitní systém větrání a ochrany proti vlhkosti.
Ceny kotevních patek a spojovacího materiálu na českém trhu
Ceny kotevních patek a spojovacího materiálu na českém trhu výrazně ovlivňují celkový rozpočet dřevostavby. Betonové patky typu U, vyráběné z konstrukční oceli S235JR s povrchovou úpravou žárovým nebo galvanickým zinkem, patří mezi cenově dostupné varianty, jejich cena začíná na 64,64 Kč bez DPH. Tyto patky jsou vhodné pro lehčí konstrukce s nižší nosností. Naopak kotevní patky typu T, které jsou robustnější a mají vyšší nosnost, dosahují ceny až 360,26 Kč bez DPH, což odpovídá jejich větším rozměrům a pevnosti. Maximální vzdálenost mezi kotevní patkou a betonovou deskou by neměla přesáhnout 50 mm, aby byla zajištěna správná funkce spoje.
Ocelolitinové kotvy KOS-S představují spolehlivou a cenově výhodnou volbu pro kotvení konstrukcí, jejich cena je přibližně 22,42 Kč za kus. Pro náročnější aplikace, kde je vyžadována vysoká pevnost spoje a odolnost proti vlhkosti, se využívají chemické kotvy MASTERsil Blue LINE s cenou kolem 158,34 Kč bez DPH. Tyto kotvy jsou vhodné zejména při hydroizolaci betonových patek, kde zajišťují dlouhodobou životnost spoje. Dále se na trhu běžně používají šrouby do betonu s cenou přibližně 3,88 Kč za kus, které slouží k rychlému a pevného připevnění kotevních prvků.
Cenové srovnání betonových patek pod dřevostavby
| Produkt | Cena bez DPH (Kč) | Hlavní výhoda | Nevýhoda |
|---|---|---|---|
| Kotevní patka U | 64,64 | Nízká cena, vhodná pro lehké konstrukce | Nižší nosnost |
| Kotevní patka T | 360,26 | Vyšší nosnost, robustní konstrukce | Vyšší cena |
| Ocelolitinová kotva KOS-S | 22,42 | Jednoduchá montáž, nízká cena | Omezená pevnost spoje |
| Chemická kotva MASTERsil Blue LINE | 158,34 | Vysoká pevnost, odolnost vůči vlhkosti | Vyšší cena, vyžaduje odbornou montáž |
| Šrouby do betonu | 3,88 | Rychlá instalace, pevné uchycení | Omezené použití na specifické spoje |
Odborná rada: Při výběru kotevních patek dbejte na správný postup betonování kotevních patek pro lehkou dřevostavbu, který zahrnuje použití betonu minimálně třídy C16/20 a správné umístění kotevních prvků. Častou chybou je podcenění hydroizolace betonových patek, což může výrazně snížit jejich životnost a vést k problémům s korozí kotevních prvků. Cenové rozdíly mezi jednotlivými typy kotevních patek a spojovacího materiálu odrážejí jejich nosnost, odolnost vůči korozi a vhodnost pro různé klimatické podmínky. Montáž kotevních patek lze provést buď vložením do čerstvého betonu, nebo připevněním k již vytvrdlému betonu pomocí chemické malty, která je finančně náročnější, ale umožňuje přesnější umístění.
Údržba a životnost betonových patek
Životnost betonových patek pro dřevostavby závisí především na kvalitě povrchové úpravy kotevních prvků a pečlivé údržbě. Žárové zinkování je jednou z nejúčinnějších metod ochrany proti korozi, která výrazně prodlužuje životnost betonových patek i v náročných klimatických podmínkách. Správně zinkované patky odolají vlhkosti, chemickým vlivům a mechanickému poškození, což je zásadní pro stabilitu dřevostavby.
Klimatické podmínky i terén ovlivňují rychlost koroze a opotřebení. V oblastech s vyšší vlhkostí nebo agresivním prostředím je proto nutná častější kontrola stavu kotevních patek a případná údržba. Pravidelná kontrola a údržba betonových patek zabraňuje rozvoji koroze a poškození, čímž zajišťuje dlouhodobou nosnost patek.
Tip: Pro zajištění dlouhé životnosti betonových patek dodržte následující údržbové zásady:
- Kontrola povrchové úpravy a odstranění rzi každých 6 měsíců
- Doplnění nebo oprava hydroizolace betonových patek při poškození
- Udržování okolí patek bez nadměrné vlhkosti a stojaté vody
- Pravidelná kontrola rozměrů základových patek a případné opravy poškození
Výhody použití hotových betonových patek spočívají v přesně definovaných rozměrech základových patek a konzistentní kvalitě povrchové úpravy, což usnadňuje montáž betonových patek a zaručuje stabilní nosnost patek. Cenové srovnání betonových patek pod dřevostavby ukazuje, že investice do kvalitních žárově zinkovaných patek přináší dlouhodobou úsporu díky nižším nákladům na opravy a výměny.
FAQ – Časté dotazy o betonových a základových patkách pro dřevostavby
Otázka: Jaký beton je vhodný pro základové patky dřevostavby?
Pro základové patky se doporučuje beton třídy C16/20 s minimální pevností 16 MPa, který zajišťuje dostatečnou nosnost a trvanlivost. Tento beton má optimální poměr pevnosti a zpracovatelnosti pro běžné dřevostavby.
Otázka: Jak se betonuje kotevní patka?
Kotevní patka se betonuje přímo v jámě s bedněním nebo do předem připravené formy s ocelovou výztuží. Po nalití betonu je třeba do čerstvého betonu instalovat kotevní prvek, který zajistí pevné uchycení dřevostavby.
Otázka: Jaká je nosnost betonové patky pod dřevostavbu?
Typická betonová patka přenáší zatížení dřevostavby v rozsahu 50-60 tun, přičemž kotevní patky nesmí být vystaveny jiným než tlakovým silám, aby nedošlo k porušení stability.
Otázka: Jaké jsou standardní rozměry betonových patek?
Čtvercové základové patky mají rozměry od 25×25 cm do 40×40 cm, zatímco kruhové patky obvykle dosahují průměru 20-30 cm a hloubky 60 až 120 cm, což odpovídá nezámrzné hloubce.
Otázka: Jaká je doporučená hloubka základových patek?
Minimální hloubka je 60 cm, ideálně však 80 cm a více, aby patky zasahovaly do nezámrzné zóny mezi 0,8 a 1,2 metru, což zabraňuje poškození mrazem.
Otázka: Jaké chyby se často dělají při betonování základových patek?
Častá chyba je nedodržení nezámrzné hloubky, což ohrožuje stabilitu, dále špatné kotvení patek a použití nevhodného betonu, například slabší třídy než C16/20. Nevhodná hydroizolace také vede k vlhkostním problémům.
Otázka: Jak zajistit správné větrání dřevostavby nad betonovými patkami?
Minimální výška větraného prostoru je 60 cm, s větracími otvory v rozích a blízko stropu, což umožňuje průchod vzduchu a snižuje riziko hniloby dřeva.
Otázka: Jaké jsou ceny kotevních patek v ČR?
Cena kotevní patky typu U začíná na 65 Kč bez DPH, patka T může stát až 360 Kč bez DPH, přičemž chemické kotvy jsou v ceně kolem 160 Kč za kus. Cena závisí na rozměru a materiálu.
Otázka: Jak dlouho musí beton zatuhnout při betonování kotevní patky?
Beton dosahuje požadované pevnosti za přibližně 28 dní, během nichž je nutné beton chránit před extrémními povětrnostními vlivy a zatížením.
Otázka: Jaká je životnost betonových patek s povrchovou úpravou?
Betonové patky s žárovým zinkováním nebo jinou povrchovou ochranou vydrží několik desetiletí i v agresivních podmínkách, přičemž pravidelná údržba může životnost ještě prodloužit.
Otázka: Jaký je postup montáže prefabrikovaných betonových patek pro dřevostavbu?
Prefabrikované patky se položí na upravený podklad, přesně vyrovnají a upevní kotevními prvky. Poté se fixují betonovou směsí, která ztvrdne do 24 hodin, což zkracuje celkový čas montáže.
Otázka: Jaká je ideální pevnost betonu pro základové patky pod lehkou dřevostavbu?
Pro lehké dřevostavby se doporučuje beton třídy C20/25, který zajišťuje vyšší pevnost a dlouhodobou odolnost vůči zatížení a povětrnostním vlivům.
Otázka: Jaké jsou hlavní kroky při betonování základových patek svépomocí?
- Vykopat jámy do nezámrzné hloubky. 2. Nasadit bednění a vložit ocelovou výztuž. 3. Nalít beton třídy C16/20 a pečlivě zhutnit. 4. Nechat beton tvrdnout minimálně 7 dní při optimálních podmínkách.
Otázka: Jaké jsou výhody použití hotových betonových patek oproti betonování na místě?
Hotové betonové patky urychlují montáž až o 50 %, mají přesné rozměry a stabilní kvalitu betonu. Eliminují chyby typu špatné směsi nebo nedostatečného zhutnění.
Otázka: Jak se řeší hydroizolace betonových patek u dřevostaveb?
Hydroizolace betonových patek se provádí aplikací asfaltových pásů nebo speciálních nátěrů ihned po zatvrdnutí betonu, čímž se zabrání pronikání vlhkosti a ochraní se dřevo před hnilobou.
