Ocelové překlady patří mezi klíčové prvky nosné konstrukce, které musí být správně uloženy, aby zajistily bezpečnost a stabilitu stavby. Precizní montáž překladu a dodržení doporučené délky uložení na maltové lože výrazně ovlivňují jeho statické posouzení. Nedostatečné uložení může vést k poruchám konstrukce, proto je nezbytné znát přesné postupy a možné rizikové faktory.
📌 To nejdůležitější
- Ocelové překlady se ukládají do maltového lože minimálně o tloušťce 6 mm.
- Minimální délka uložení ocelového překladu je obvykle 200 mm, podle světlosti otvoru i až 250 mm.
- Překlady do světlosti 4 m lze používat U profily s železobetonovým věncem.
- Při světlosti nad 1250 mm je nutné překlad při montáži podepřít podpěrami.
- Po uložení je třeba překlad fixovat vázacím drátem ve dvou bodech a vyplnit mezeru maltou s izolací.
Co jsou ocelové překlady a jejich role ve stavbě
Ocelové překlady představují nosné prvky stavební konstrukce, které přenášejí zatížení z otvorů v nosné zdi, například nad dveřmi či okny, do okolního zdiva nebo železobetonového věnce. Díky samonosné konstrukci založené na U profilech (klasických nebo UPA) umožňují bezpečné překlenutí otvorů do šířky až 4 metrů bez dodatečných podpěr. Železobetonový věnec přiléhající k ocelovému překladu zvyšuje tuhost a zajišťuje stabilní rozložení zatížení v nosné zdi.
Použití ocelových překladů ve stavbách přináší vysokou pevnost při nízké hmotnosti a umožňuje přesné statické posouzení zatížení podle typu a rozměrů konstrukce. Správné uložení překladu do maltového lože s minimální tloušťkou 6 mm zabezpečuje rovnoměrné rozložení sil a zabraňuje deformacím a prasklinám ve zdivu. Délka uložení ocelového překladu se pohybuje obvykle mezi 125 až 250 mm v závislosti na šířce otvoru a typu zdiva, přičemž pro nosnou zeď platí minimální délka uložení 200 mm.
Na co si dát pozor: častou chybou je nedostatečná délka uložení, která může vést k přetížení zdiva a následným statickým problémům. Dalším rizikem je špatná fixace překladu, která způsobuje posuny během zatvrdnutí maltového lože a může narušit stabilitu konstrukce. Proto je nezbytné překlad upevnit v minimálně dvou bodech vázacím drátem a kontrolovat jeho polohu vůči zdivu před finálním promaltováním.
Ocelové překlady jsou vhodné zejména pro nosné zdi s většími světlostmi otvorů do 4 metrů, kde je potřeba spolehlivě přenést zatížení do železobetonového věnce. Naopak pro příčky bez nosné funkce se doporučují lehčí nenosné překlady, které nevyžadují tak rozsáhlé uložení ani statické posouzení. Výběr správného typu překladu a délky uložení musí vždy vycházet z konkrétního statického posouzení a charakteru konstrukce.
Typy ocelových překladů a jejich materiálové varianty
Ocelové překlady představují klíčový prvek nosné konstrukce, který musí splňovat požadavky na pevnost i správné uložení ve stavbě. V této části se zaměříme na základní typy ocelových překladů a jejich materiálové varianty, které ovlivňují montáž překladu a statické posouzení konstrukce.
Typy ocelových překladů: U profily vs UPA profily
Ocelové překlady se dělí především na U profily a UPA profily, přičemž šířky profilů se pohybují od 200 do 375 mm. U profily jsou nejčastěji používané díky své jednoduchosti a efektivitě, ideální pro menší světlosti otvorů nad dveře v příčkách. UPA profily mají speciální tvar s vyšší pevností a tuhostí, což umožňuje použití u větších světlostí a vyšších zatížení. Výběr správného profilu závisí na světlosti otvoru a požadavcích na nosnost překladu.
| Typ profilu | Šířka (mm) | Vhodnost | Výhody |
|---|---|---|---|
| U profil | 200-375 | Do 2,5 m | Jednoduchá montáž, nižší cena |
| UPA profil | 200-375 | Nad 2,5 m | Vyšší pevnost, vhodný pro větší zatížení |
| Sendvičová konstrukce | Variabilní | Speciální | Kombinace oceli a izolace |
Materiálové varianty a kombinace s železobetonem

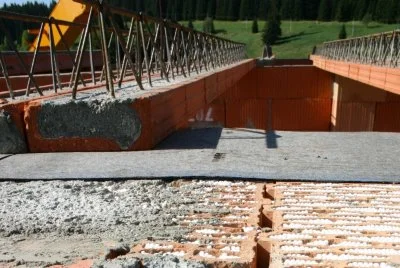

Pro zvýšení stability a pevnosti se ocelové překlady často kombinují s železobetonovým věncem, zejména u světlostí od 1,25 do 4 m. Tato kombinace zajišťuje optimální rozložení zatížení a zabraňuje deformacím. Sendvičové konstrukce využívají U profily integrované s izolačními materiály, které zlepšují tepelnou izolaci a minimalizují tepelné mosty v místě překladu. Správná montáž překladu v maltovém loži s dostatečnou délkou uložení je zásadní pro statické posouzení a dlouhodobou funkčnost.
Tip: Při montáži ocelového překladu věnujte pozornost správnému uložení minimálně 150 mm na každou stranu, aby se předešlo vzniku trhlin ve zdivu.
Minimální délka uložení a statické požadavky
Minimální délka uložení a statické požadavky jsou klíčové pro správnou montáž ocelových překladů ve stavbě. Dodržení přesných hodnot zajišťuje bezpečný přenos zatížení a dlouhodobou stabilitu konstrukce.
Minimální délka uložení ocelových překladů
Minimální délka uložení ocelového překladu na zdivo je obvykle 200 mm, což odpovídá standardnímu bezpečnostnímu požadavku pro běžné světlosti stavebních otvorů. U větších světlostí, například nad 2 metry, se doporučuje prodloužit délku uložení až na 250 mm. Tato délka umožňuje správné přenesení zatížení z nosného překladu do zdiva a předchází deformacím. Při montáži je důležité zajistit maltové lože o tloušťce minimálně 6 mm, které vyrovnává nerovnosti a zlepšuje statickou funkci překladu. Správná délka uložení je jedním z hlavních parametrů, jak správně uložit překlad nad dveře či jiný otvor ve zdivu.
Statické požadavky na uložení a jejich význam
Statické posouzení je nezbytné zejména u překladů s větší délkou či vyšším zatížením. Statické požadavky stanovují, že délka uložení a způsob fixace ocelového překladu musí zajistit bezpečný přenos zatížení a stabilitu celé konstrukce. Pro světlosti nad 2 metry je provedení statického posouzení povinné, protože standardní délka uložení nemusí stačit. Při montáži je rovněž nutné zohlednit tepelnou izolaci a správné osazení U profilu, aby nedocházelo k tepelným mostům a deformacím. Nesprávné uložení překladu může vést k prasklinám ve zdivu nebo nebezpečí statického selhání.
- Maltové lože minimálně 6 mm tlusté zajistí rovnoměrné rozložení zatížení
- Délka uložení 200-250 mm podle šířky stavebního otvoru a zatížení
- Statické posouzení je povinné u větších otvorů nad 2 m
Tip: Častá chyba při ukládání ocelových překladů je nedostatečná délka uložení podceňující zatížení, což může způsobit deformace nebo poškození zdiva. Dodržení minimální délky uložení a statického posouzení výrazně snižuje riziko těchto problémů.
Postup montáže a správné uložení ocelového překladu
Postup montáže a správné uložení ocelového překladu vyžaduje přesné dodržení jednotlivých fází. Následující návod popisuje, jak správně uložit ocelový nosný překlad ve stavbě tak, aby byl zajištěn jeho stabilní a bezpečný provoz.
Příprava maltového lože
Montáž překladu začíná vytvořením maltového lože o tloušťce minimálně 6 mm. Maltové lože slouží jako rovný a pevný podklad, který vyrovná nerovnosti zdiva a zajistí optimální přilnavost nosného překladu. Nedostatečná tloušťka maltového lože často vede k nerovnoměrnému uložení a následnému poškození konstrukce.
Uložení překladu

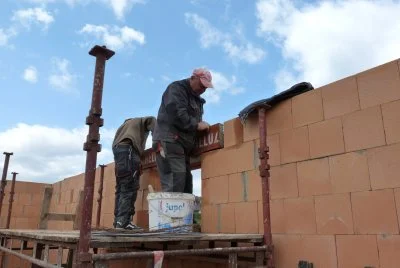

Ruční uložení ocelového překladu by mělo probíhat ve dvou pracovnících, kteří kontrolují správnou polohu a rovinnost překladu. Překlad se umisťuje do maltového lože tak, aby jeho U profil přesně odpovídal požadovanému statickému posouzení a délce uložení ve zdivu. Bezpečnost práce při manipulaci je nezbytná, protože překlady jsou těžké a vyžadují přesné umístění.
Fixace a vyplnění mezer
Fixace překladu se provádí vázacím drátem ve dvou bodech, což zabraňuje posunu během dalších prací. Po zajištění se mezery mezi překladem a zdivem vyplní maltou doplněnou tepelnou izolací, která minimalizuje tepelné mosty a zvyšuje energetickou účinnost konstrukce. Častou chybou je nedostatečné vyplnění mezer, což může vést k vlhkosti a poškození zdiva.
- Připravte maltové lože o tloušťce minimálně 6 mm
- Uložte ocelový překlad ručně ve dvou pracovnících s kontrolou polohy
- Fixujte překlad vázacím drátem ve dvou místech
- Vyplňte mezery maltou s tepelnou izolací
Tip: Pro správné uložení překladu ve zdivu vždy zohledněte výsledky statického posouzení a dodržujte minimální délku uložení překladu.
Podpory a bezpečnost při montáži ocelových překladů
Podpory jsou nezbytné pro bezpečnou montáž ocelových překladů, zejména pokud světlost otvoru přesahuje 1250 mm. Pro nosné překlady do délky 2 metrů postačuje jedna podpěra, u delších překládů je nutné zajistit dvě podpěry, aby se minimalizovalo riziko deformace nebo poškození konstrukce. Montáž překladu musí být provedena na maltové lože, které rovnoměrně přenáší zatížení do zdiva.
Podpory se odstraňují až po úplném zatvrdnutí malty, což obvykle trvá minimálně 14 dní. Tento časový interval je klíčový pro zajištění statického posouzení a stability překladu ve stavbě. Správné upevnění ocelového překladu nad otvor také zahrnuje použití U profilu a zohlednění tepelných izolací, aby byla zachována konstrukční integrita i energetická účinnost.
- Překlady nad 1250 mm vyžadují podpory během montáže
- Pro délky do 2 m postačuje jedna podpěra, nad 2 m jsou nutné dvě podpěry
- Podpory odstraňte až po minimálně 14 dnech pro zatvrdnutí malty
- Montáž překladu provádějte na rovné maltové lože s ohledem na statické posouzení
- Použijte vhodné upevnění (např. U profil) pro zajištění bezpečnosti montáže
Tipy pro správné uložení ocelových překladů ve stavbě
Dbejte na rovnoměrné rozložení zatížení a nikdy nepodceňujte dobu podpory. Nejčastější chyby při ukládání ocelových překladů zahrnují nedostatečnou fixaci a předčasné odstranění podpěr, což může vést k nežádoucím deformacím nebo prasklinám ve zdivu.
Izolace a speciální konstrukční řešení
Správné uložení ocelových překladů ve stavbě vyžaduje přesné statické posouzení a zároveň integraci tepelných izolací pro minimalizaci tepelných mostů. Pod nosný ocelový překlad se vždy vkládá maltové lože s minimální tloušťkou 6 mm, do kterého se umisťuje tepelná izolace, nejčastěji extrudovaný polystyren (EPS). Tato izolace odpovídá tloušťce maltového lože a zabraňuje přímému přenosu chladu mezi překladem a zdivem, čímž snižuje tepelné ztráty konstrukce.
Speciální konstrukční řešení zahrnují sendvičové překlady s U profily, které umožňují efektivní montáž a současnou integraci izolačních vrstev. U profil se často kombinuje s PIR pěnou, která má vysoký izolační koeficient a je doplněna o kovové kotvy zajišťující pevnou fixaci překladu v konstrukci. Tento systém se osvědčuje zejména u moderních montovaných staveb, kde je kladen důraz na energetickou úspornost a přesnost montáže.
Další speciální aplikací je integrace ocelových překladů s žaluziovými kastlíky, které bývají nenosné, podomítkové a vyplněné PIR pěnou. Tyto kastlíky jsou kotveny přímo do U profilu překladu, což zlepšuje tepelně-izolační vlastnosti otvorů a zároveň umožňuje estetické a funkční řešení stínění.
Tipy pro správné uložení ocelových překladů ve stavbě
- Zajistěte rovnoměrné uložení překladu na maltové lože s tloušťkou minimálně 6 mm, aby nedocházelo k nerovnoměrnému přenosu zatížení.
- Použijte tepelnou izolaci EPS nebo PIR pěnu odpovídající tloušťce maltového lože pro eliminaci tepelných mostů.
- Fixujte U profil překladu minimálně ve dvou místech kovovými kotvami, aby se zabránilo deformacím během montáže a provozu.
- Častou chybou je nedostatečná tloušťka izolace pod překladem, což vede k tvorbě tepelných mostů a kondenzaci vlhkosti ve spáře.
Odborná rada: Sendvičové konstrukce s U profily a PIR pěnou jsou vhodné pro novostavby s vysokými nároky na tepelnou izolaci, avšak nejsou ideální pro rekonstrukce starších zděných budov, kde je potřeba respektovat původní statiku a materiály.
Kontrola kvality a běžné chyby při ukládání ocelových překladů
Kontrola kvality při montáži ocelového nosného překladu je zásadní pro zajištění statické stability konstrukce. Správná fixace překladu vázacím drátem ve dvou nezávislých bodech zabraňuje jeho posunu během ukládání do maltového lože o minimální tloušťce 6 mm a následného zatížení. Kontrola zahrnuje ověření orientace překladu podle čitelných nápisů nebo směru písmen, absenci viditelných deformací, ohnutí U profilu či prasklin, a také správné vyplnění mezer mezi překladem a zdivem maltou s tepelnou izolací.
Nejčastější chyby při ukládání ocelových překladů
- Nedostatečná fixace vázacím drátem, která umožňuje posun překladu a může způsobit nesoulad se statickým posouzením
- Poškození překladu při manipulaci, zejména ohnutí U profilů nebo promáčknutí, což snižuje únosnost a může vést k prasklinám ve zdivu
- Uložení překladu s nedostatečnou délkou uložení ve zdivu, pod doporučených 125-250 mm dle typu a šířky otvoru
- Nevyplnění mezer maltovým ložem a tepelnou izolací, což zhoršuje přenos zatížení a vytváří tepelný most
- Opomenutí kontroly správného směru překladu, což může ovlivnit jeho statickou funkci a zatížení konstrukce
Tip: Pevná fixace a kontrola integrity překladu jsou nezbytné kroky, které eliminují riziko posunu nebo poškození během montáže a zaručují dlouhodobou funkčnost nosného prvku.
FAQ – Časté dotazy o ocelových překladech a jejich uložení
Otázka: Jaká je minimální délka uložení ocelového překladu?
Minimální délka uložení nosného překladu je obvykle 200 mm, u větších otvorů až 250 mm, vždy podle statického posouzení.
Otázka: Jak připravit maltové lože pro uložení překladu?
Maltové lože musí mít rovnoměrnou tloušťku minimálně 6 mm, aby zajistilo správnou oporu a rozložení zatížení.
Otázka: Kdy je nutné podepřít ocelový překlad při montáži?
Při světlosti otvoru nad 1250 mm je nutné překlad podepřít minimálně jednou podpěrou, u větších světlostí dvěma.
Otázka: Jak se fixuje ocelový překlad po uložení?
Překlad se pevně fixuje vázacím drátem minimálně ve dvou bodech pro zajištění stability během zatvrdnutí malty.
Otázka: Jaké jsou nejčastější chyby při ukládání ocelových překladů?
Častou chybou je nedostatečná fixace, špatná příprava maltového lože a mechanické poškození překladu při montáži.
Otázka: Jak dlouho musí podpory zůstat po montáži překladu?
Podpory se odstraňují až po úplném zatvrdnutí malty, což trvá zpravidla minimálně 14 dní.
Otázka: Jaká tepelná izolace se používá pod překlady?
Pod překlady se vkládá tepelná izolace, nejčastěji extrudovaný polystyren (EPS) v minimální tloušťce 6 mm.
Otázka: Jaké typy ocelových překladů jsou běžně používány?
Nejčastěji se používají U profily v šířce 200-375 mm, často kombinované s železobetonovým věncem.
Otázka: Jak zajistit správné uložení překladu ve zdivu?
Překlad musí spočívat na maltovém loži minimálně 6 mm silném, být pevně fixován a mezery vyplněny maltou a tepelnou izolací.
Otázka: Jaký je maximální rozsah světlosti pro ocelové překlady U profilů?
U profily lze použít do světlosti až 4 metry, pokud je překlad doplněn železobetonovým věncem pro statické zajištění.
Otázka: Jaké jsou požadavky na uložení ocelových překladů v příčkách?
V příčkách se používají méně zatížené překlady, uložení je tam minimálně 120-200 mm podle světlosti otvoru.
Otázka: Jak kontrolovat kvalitu ocelového překladu po montáži?
Kontroluje se správná orientace překladu, pevná fixace vázacím drátem a absence mechanického poškození materiálu.
Tipy pro správné uložení ocelových překladů ve stavbě
Pro správnou montáž překladu doporučuji důkladnou přípravu maltového lože a fixaci překladu v několika bodech. Na co si dát pozor: špatná fixace vede k posunům během zatvrdnutí a následným problémům se statikou.
