Správné odvodnění kolem domu chrání základy před vlhkostí a zabraňuje poškození zahrady nadměrnou vodou. Výběr vhodného drenážního potrubí, odvodňovacích žlabů a vsakovacího systému je klíčový pro dlouhodobou funkčnost celého systému. Podrobně vysvětlím, jak efektivně navrhnout a realizovat odtokové řešení přizpůsobené konkrétním podmínkám.
🔍 Nejdůležitější fakta
- Drenážní potrubí se ukládá minimálně 30-70 cm pod základovou spárou s doporučeným sklonem 0,5-1 %.
- Odvodňovací žlaby mají šířku od 20 do 200 mm a nosnost krycích roštů dosahuje až 12,5 tuny.
- Správně udržovaný drenážní systém může fungovat bez problémů více než 30 let.
- Vsakovací systémy musí splňovat legislativní normy včetně hydrogeologického průzkumu.
- Instalace drenážního systému trvá obvykle 3 až 7 dní podle rozsahu prací.
Jak funguje odvodnění a proč je důležité kolem domu
Odvodnění kolem domu zabraňuje hromadění srážkové vody v bezprostřední blízkosti základů, čímž výrazně snižuje riziko erozi půdy, vzniku plísní a poškození stavebních konstrukcí vlhkostí. Drenážní systém udržuje optimální vlhkost půdy, což zlepšuje průnik vzduchu a živin do základů a stabilizuje statiku stavby. Nadměrná vlhkost v okolí domu může vést k dlouhodobému narušení základů a zhoršení mikroklimatu v interiéru.
Nejefektivnější odvodnění kombinuje drenážní potrubí z PVC-U s průměrem nejčastěji 100 mm a perforacemi o velikosti přes 1 mm s odvodňovacími žlaby na zpevněných plochách. Drenážní potrubí se ukládá v hloubce 30 až 70 cm pod úrovní základové spáry, s doporučeným sklonem 0,5 až 1 % pro zajištění gravitačního odtoku vody. Potrubí se ukládá na vrstvu štěrku frakce 16/32 mm o tloušťce cca 10 cm a obsypává se štěrkem do výšky 20 cm nad trubku, vše překryté geotextilií pro zabránění zanášení. Odvodňovací žlaby se instalují do betonového lože, obvykle o 0,5-1 cm pod úroveň dlažby, a jsou vybaveny rošty s nosností od 15 kN (osobní auto) až po 125 kN (třída B125) podle zatížení.
Hydraulické dimenzování drenážního a kanalizačního potrubí je zásadní pro správnou funkci systému. Nedostatečný průměr potrubí DN 100-160 mm může způsobit přetížení a přetečení při intenzivních deštích, což ohrožuje základy domu. Kanalizační potrubí KG se používá pro napojení drenáže na veřejnou kanalizaci nebo vsakovací systém, přičemž vsakovací prvky musí splňovat legislativní normy a často vyžadují hydrogeologický průzkum.
Odvodnění základů je nezbytné zejména při trvale vlhké půdě, opakujícím se plesnivění sklepů nebo viditelných známkách eroze. Doporučuje se instalovat drenážní systém při stavbě nového domu nebo při rekonstrukci starších objektů s problémy s vlhkostí. Pro správné naplánování drenáže je nutné zohlednit typ půdy, místní srážkové poměry a topografii pozemku.
Častá chyba: Nesprávné uložení drenážního potrubí příliš blízko povrchu nebo bez dostatečného sklonu vede k zanášení a nedostatečnému odtoku vody. Proto je klíčové dodržet hloubku uložení a správný sklon potrubí.
Pro koho se to hodí: Odvodnění je nezbytné pro rodinné domy v oblastech s vyšší hladinou spodní vody nebo jílovitou půdou. Naopak v dobře propustných písčitých půdách s nízkou hladinou podzemní vody může být rozsáhlá drenáž méně potřebná.
Typy odtokových a drenážních systémů používaných kolem domu
Různé typy odvodňovacích a drenážních systémů kolem domu se liší materiálem i konstrukčním provedením podle účelu a zatížení. Správná volba drenážních trubek, žlabů, vpustí a kanalizačního potrubí zajistí efektivní odvod vody a ochranu základů domu.
Jaké jsou hlavní typy drenážních trubek a jejich parametry?
Drenážní potrubí je obvykle vyrobené z PVC-U s průměry od 50 do 160 mm a obsahuje perforace o šířce přes 1 mm, které umožňují sběr vody z okolní zeminy. Výběr průměru závisí na množství odvodňované vody a hydraulickém dimenzování podle typu pozemku. Trubky se ukládají do štěrkového obsypu, který zajišťuje filtraci a zabraňuje zanášení systému. Pro rodinné domy je nejčastější použití trubek o průměru 100 mm.

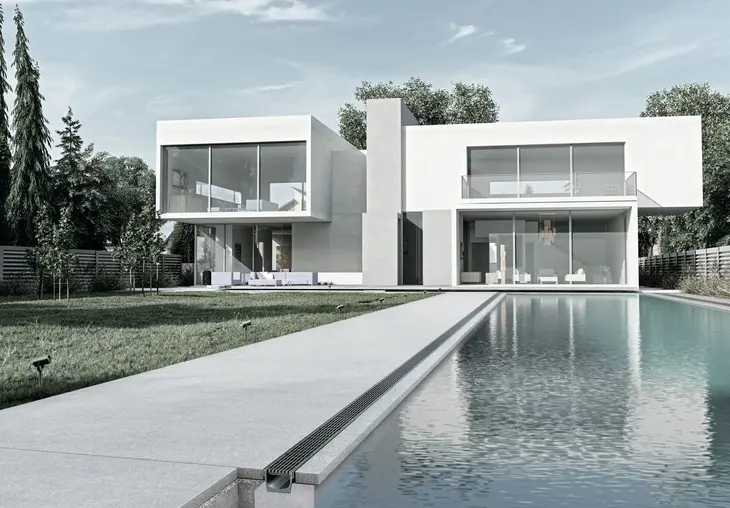

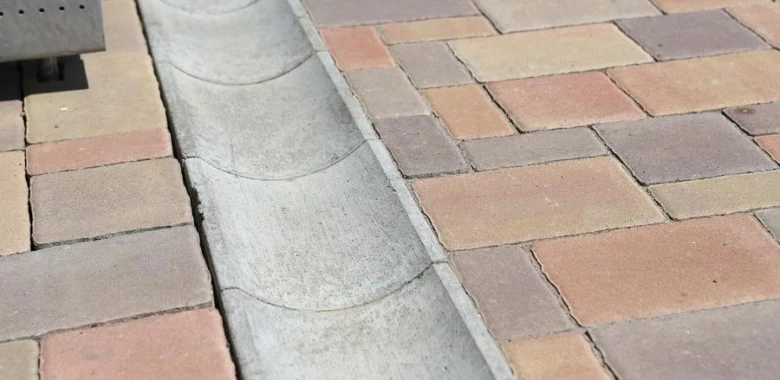

Jaké jsou rozměry a vlastnosti odvodňovacích žlabů a roštů?
Odvodňovací žlaby mají šířku od 20 do 200 mm a jsou opatřeny rošty, které unesou zatížení až 12,5 tuny, což je vhodné i pro průjezd vozidel kolem domu. Volba žlabu a roštu závisí na plánovaném zatížení a estetickém začlenění do okolí. Žlaby jsou ideální pro povrchový odtok vody ze střechy či teras.
Jak propojit drenážní trubky s kanalizačním potrubím?
Pro efektivní odvod vody z drenážního systému se používá kanalizační potrubí s průměry DN 110-160 mm. Správné napojení drenážních trubek na kanalizaci zabraňuje zpětnému toku vody a zajišťuje bezproblémový odtok do veřejné kanalizace nebo vsakovacího systému.
| Prvek | Rozměry / Parametry | Funkce a použití |
|---|---|---|
| Drenážní potrubí | PVC-U, průměr 50-160 mm, otvor >1 mm | Odvod podzemní vody, uložené ve štěrkovém obsypu |
| Odvodňovací žlaby | Šířka 20-200 mm | Povrchový odtok, rošty nosnost až 12,5 t |
| Kanalizační potrubí | DN 110-160 | Propojení drenáže s kanalizací, bez zpětného toku |
Jak správně navrhnout a naplánovat odvodnění kolem domu
Správný návrh odvodnění kolem domu je zásadní pro ochranu základů před nadměrnou vlhkostí a prodloužení životnosti stavebních konstrukcí. Návrh musí zahrnovat hydraulické dimenzování, které stanoví optimální průměr drenážního potrubí, obvykle 100 mm, a doporučený sklon potrubí 0,5-1 % pro zajištění správného odtoku vody. Hloubka uložení drenážních trubek by měla být mezi 30 až 70 cm pod úrovní základové spáry, přičemž minimálně 70 cm nad spodní úrovní základového pásu zajišťuje dostatečnou ochranu proti zamrzání a mechanickému poškození.
Geologický průzkum je nezbytný pro přesné určení propustnosti podloží a volbu vhodného typu odvodnění, například drenážního potrubí s perforacemi o průměru otvorů přes 1 mm, vsakovacího systému nebo kanalizačního potrubí DN 110 až DN 160. Tento průzkum umožní správné hydraulické a zátěžové dimenzování systému, které zabraňuje přetížení při silných deštích a minimalizuje riziko vzniku lokálních záplav.
Konzultace s odborníkem výrazně snižuje riziko častých chyb, jako je nevhodná hloubka uložení drenáže, špatné utěsnění spojů nebo nesprávné propojení odtokových prvků, což může vést k poruchám systému a poškození domu. Projektová dokumentace by měla obsahovat detailní plán instalace včetně rozměrů výkopové rýhy, která by měla mít minimální šířku 40 cm, a vrstvení štěrku frakce 16/32 mm – cca 10 cm na dno a 20 cm nad potrubí, překrytého geotextilií pro zamezení zanášení.
- Zohledněte typ a sklon pozemku, který ovlivňuje směr a rychlost odtoku vody; doporučený sklon potrubí je 0,5-1 %
- Proveďte geologický průzkum k určení propustnosti půdy a vhodnosti použití drenážního potrubí či vsakovacího systému
- Použijte hydraulické dimenzování pro volbu průměru potrubí (nejčastěji 100 mm) a správné propojení odtokových prvků včetně kanalizačního potrubí DN 110-160
- Konzultujte návrh s odborníkem a začleňte jej do projektové dokumentace pro efektivní řízení instalace a údržby
Jak správně naplánovat drenáž kolem domu
Plánování drenáže vyžaduje komplexní přístup, který zahrnuje nejen technické parametry, ale i konkrétní podmínky pozemku a stávající stavební konstrukce. Drenážní systém je vhodné instalovat nejen u novostaveb, ale i u starších domů, kde se problémy s vlhkostí často projeví až po několika letech. Efektivní odvodnění pozemku zabrání erozi, nestabilitě půdy a zatékání do sklepních prostor.
Pro správnou funkci drenáže je nutné dodržet hloubku uložení potrubí mezi 30 až 70 cm pod úrovní základů, přičemž potrubí musí být položeno na štěrkové lože o tloušťce cca 10 cm a obsypáno štěrkem do výšky 20 cm nad trubku, vše překryto geotextilií. Výkopová rýha by měla mít minimálně 40 cm šířku, aby bylo možné potrubí správně uložit a zajistit jeho stabilitu. Drenážní potrubí musí být perforované s otvory většími než 1 mm a vyrobené z pružného PVC-U materiálu, který odolá deformacím.

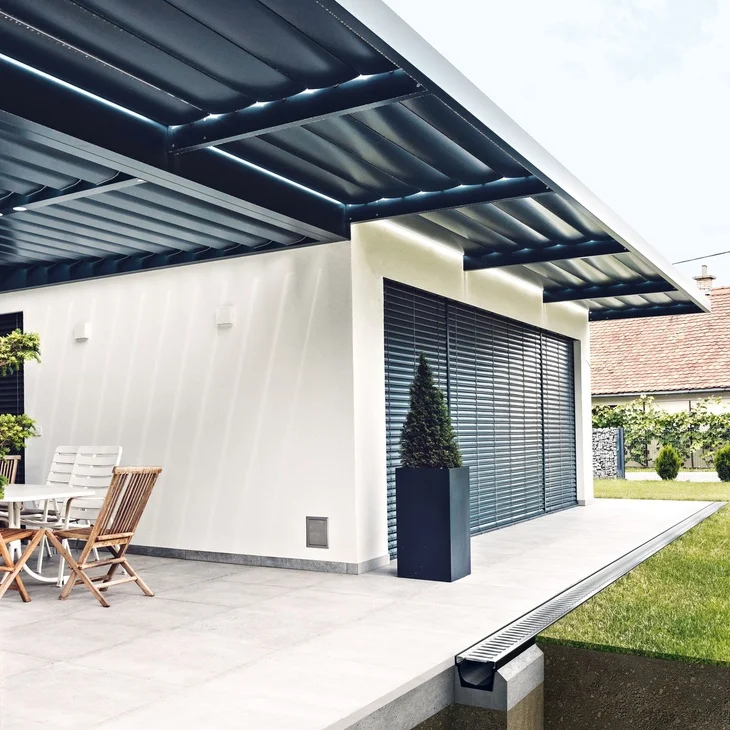

Součástí plánování je i návrh odvodňovacích žlabů a vpustí, které se instalují na zpevněné plochy jako terasy či příjezdové cesty. Žlaby by měly být uloženy o 0,5-1 cm pod úroveň dlažby a vybaveny rošty odpovídající nosnosti zatížení – například plastové rošty třídy A15 unese osobní automobil. Bodové vpusti s košem na hrubé nečistoty a sifonem proti zápachu jsou vhodné pro menší plochy a střešní odvodnění.
- Zajistěte správnou hloubku a šířku výkopu pro drenážní potrubí (30-70 cm hloubka, min. 40 cm šířka)
- Použijte štěrkové lože frakce 16/32 mm o tloušťce 10 cm pod potrubím a obsypání 20 cm nad potrubím, překryté geotextilií
- Navrhněte odvodňovací žlaby s rošty odpovídající zatížení a instalujte je mírně pod úroveň dlažby
- Nezapomeňte na pravidelnou údržbu, včetně kontroly a čištění drenážních šachet a potrubí minimálně 1× ročně
Častá chyba: Nevhodná hloubka uložení drenážního potrubí vede k zamrzání nebo mechanickému poškození, což výrazně snižuje životnost systému.
Pro koho se to hodí: Drenážní systémy jsou vhodné pro rodinné domy na pozemcích s vyšší hladinou spodní vody nebo špatnou propustností půdy. Není vhodné instalovat složité drenážní systémy na pozemky s velmi rychlým odtokem a nízkou vlhkostí, kde by investice nebyla efektivní.

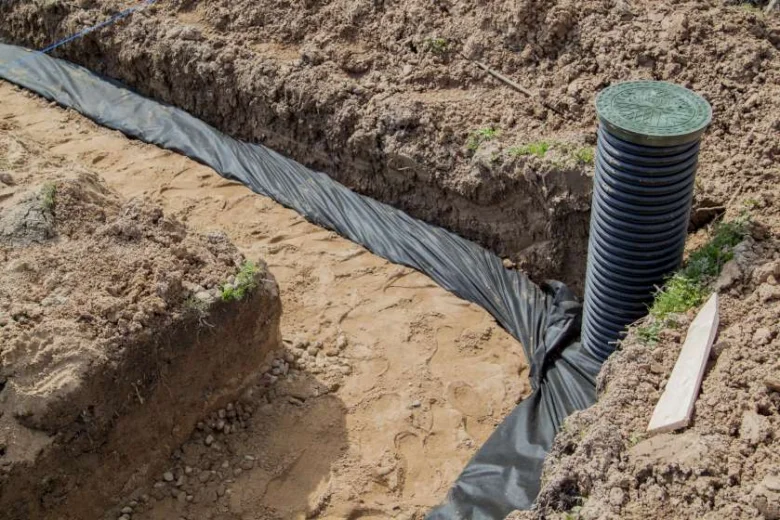

Postup instalace drenážního potrubí a žlabů kolem domu
Pro správné odvodnění a odtokové systémy kolem domu je klíčové dodržet přesný postup montáže drenážního potrubí a odvodňovacích žlabů. Výkopová rýha by měla mít hloubku 30-70 cm a minimální šířku 40 cm, aby se zajistilo dostatečné místo pro potrubí a obsypání štěrkem. Drenážní potrubí ukládejte do výkopu rovnoměrně, přičemž spoje drenážních trubek musí být pečlivě utěsněné, aby nedocházelo k průniku zeminy a zanášení systému.
Potrubí se následně obsype štěrkem frakce 16/32 mm, což umožňuje efektivní průtok vody a zabraňuje ucpávání. Instalace odvodňovacích žlabů navazuje na potrubí a slouží k zachycení povrchových vod, které pak odvádí do drenážního systému nebo kanalizačního potrubí. Celý proces montáže od toku vody přes žlaby až po zásyp trvá zpravidla 3-7 dní v závislosti na velikosti a složitosti projektu.
Jaký je postup instalace odtokového systému kolem domu

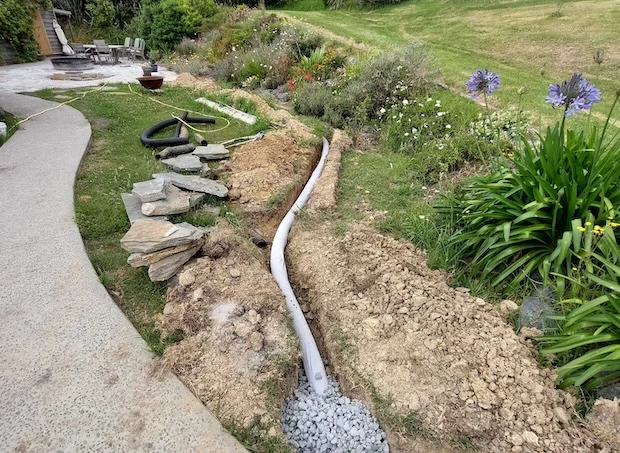

- Výkopová rýha – vykopat rýhu o hloubce 30-70 cm a šířce minimálně 40 cm podle plánovaného trasy drenáže.
- Uložení drenážního potrubí – položit potrubí do výkopu rovnoměrně a bez deformací.
- Utěsnění spojů – pečlivě spojit a utěsnit všechny spoje drenážních trubek proti průniku zeminy.
- Obsypání štěrkem – zasypat potrubí štěrkem 16/32 mm tak, aby byla zajištěna stabilita a průchodnost.
- Instalace odvodňovacích žlabů – připojit žlaby na odpovídající místa pro zachycení povrchové vody.
- Zasypání a dokončení – zasypat výkop zeminou, případně upravit terén podle potřeby.
Tip: Při plánování drenáže je vhodné zahrnout hydraulické dimenzování, které zohlední množství srážek a správné průměry trubek. Na co si dát pozor: častou chybou je nedostatečné utěsnění spojů drenážních trubek, což může vést k zanášení a snížení funkčnosti systému.
Tento postup pomůže efektivně vyřešit přebytečnou vodu kolem domu a zamezí dlouhodobým škodám na základech.
Údržba a kontrola funkčnosti odvodňovacích systémů
Údržba a pravidelná kontrola drenážního systému kolem domu prodlužuje jeho životnost a zajišťuje bezproblémový odtok vody. Správná péče zahrnuje nejen čištění drenážních trubek a kontrolních šachet, ale také speciální postupy pro zimní období.
Pravidelná údržba drenážního systému
Roční čištění drenážních trubek a kontrola šachet jsou nezbytné pro správnou funkci drenáže kolem domu. Čištění odvodňovacích žlabů a kanalizačního potrubí zabraňuje ucpání a zajišťuje efektivní průtok vody. Kontrolní šachty umožňují snadný přístup k drenážnímu potrubí a usnadňují odhalení případných problémů. Správné hydraulické dimenzování a pravidelná údržba mohou prodloužit životnost drenážního systému i přes 30 let.
Zimní údržba drenážních systémů
Zimní údržba zahrnuje odstranění sněhu z povrchu a kontrolu průchodnosti potrubí, aby se zabránilo zamrznutí a poškození drenáže. Udržování vsakovacího systému volného od sněhových nánosů pomáhá zabránit nadměrnému zatížení drenáže v jarním období.
Tip: Častou chybou je ignorování průchodnosti drenážního potrubí před zimou, což může vést k zamrznutí a poškození systému.
Vsakovací systémy a ekologická řešení odvodnění
Vsakovací systémy představují ekologickou alternativu k tradičnímu odvodnění a umožňují vsakování dešťové vody přímo do půdy. Správně navržený vsakovací systém, často využívající technologie jako vsakovací galerie ACO Rigo-fill nebo zasakovací trubní vedení ACO Sicku-pipe, musí respektovat výsledky hydrogeologického průzkumu pozemku a splňovat platné legislativní normy týkající se kvality a množství odváděné vody. Tyto systémy doplňují drenážní potrubí a odvodňovací žlaby, čímž efektivně řeší přebytečnou dešťovou vodu kolem domu a minimalizují riziko přetížení kanalizačního systému.
Jak vyřešit přebytečnou vodu kolem domu pomocí vsakovacích systémů
Vsakovací systém funguje na principu pomalého vsakování dešťové vody do podzemních vrstev půdy, čímž snižuje zatížení kanalizačního potrubí a minimalizuje riziko lokálních záplav. Hydraulické dimenzování těchto systémů se provádí podle průměrných ročních srážek a velikosti pozemku, přičemž kapacita vsakovacích prvků musí odpovídat maximálnímu očekávanému odtoku. Tento způsob odvodnění se doporučuje zejména v oblastech s propustnou půdou, kde je možné zajistit dostatečnou infiltrační kapacitu, zatímco v půdách s nízkou propustností nebo vysokou hladinou spodní vody se vsakovací systémy nedoporučují.
Tip: Častou chybou při instalaci vsakovacích systémů je nedostatečné provedení hydrogeologického průzkumu, což může vést k nedostatečnému vsakování a následnému hromadění vody u základů domu. Pro správnou funkci je rovněž nutná pravidelná údržba, zahrnující kontrolu průchodnosti vsakovacích prvků a odstranění sedimentů.
Vsakovací systémy představují vhodné řešení pro rodinné domy s omezeným přístupem k veřejné kanalizaci nebo v lokalitách, kde je žádoucí ekologické hospodaření s dešťovou vodou. Naopak nejsou vhodné pro pozemky s jílovitou půdou nebo tam, kde je hladina spodní vody vyšší než 1 metr pod povrchem, protože to výrazně omezuje infiltrační schopnost půdy a efektivitu systému.
Ekonomické aspekty a návratnost investice do odvodnění
Investice do odvodnění a odtokových systémů kolem domu, jako jsou drenážní potrubí, odvodňovací žlaby nebo vsakovací systém, výrazně prodlužuje životnost stavby a snižuje náklady na opravy způsobené vlhkostí. Cena za drenážní systém kolem domu se pohybuje zpravidla mezi 30 000 až 100 000 Kč v závislosti na rozsahu prací a použitých materiálech. Ekonomické aspekty odvodnění zahrnují nejen pořizovací náklady, ale i dlouhodobé úspory díky prevenci škod a správnému hydraulickému dimenzování kanalizačního potrubí.
- Kompletní odvodnění zahrnuje instalaci drenážního potrubí, odvodňovacích žlabů a případně vsakovacího systému
- Správné plánování zabraňuje zatékání vody do základů a snižuje riziko statických poruch
- Údržba drenáže je klíčová pro zachování funkčnosti a dlouhodobé návratnosti investice
Časté dotazy (FAQ) k odvodnění a odtokovým systémům kolem domu
Otázka: Jaká je ideální hloubka pro uložení drenážní trubky kolem domu?
Drenážní potrubí se ukládá minimálně 30 až 70 cm pod základovou spárou v závislosti na typu základů a terénu.
Otázka: Kdy je nutné instalovat drenáž kolem domu?
Drenáž je potřeba při vysoké hladině spodní vody nebo častých srážkách, kdy hrozí vlhkost základů.
Otázka: Jaký průměr mají nejčastěji používané drenážní trubky?
Nejčastější průměr je 100 mm, ale volí se i trubky od 50 do 160 mm podle potřeby odvodnění.
Otázka: Jak správně navrhnout odvodňovací systém kolem domu?
Návrh vyžaduje hydraulické dimenzování, geologický průzkum a konzultaci s odborníkem.
Otázka: Jaké materiály se používají pro odvodňovací žlaby?
Používají se vibrolisovaný beton, polymerbeton, kompozity a polypropylén.
Otázka: Jaká je nosnost krycích roštů u odvodňovacích žlabů?
Rošty mají nosnost od 300 kg až po 12,5 tuny u litinových mřížek třídy B125.
Otázka: Jak dlouho trvá instalace drenážního systému kolem domu?
Instalace trvá obvykle 3 až 7 dní v závislosti na rozsahu prací.
Otázka: Jak se starat o drenážní systém, aby vydržel co nejdéle?
Údržba zahrnuje roční čištění trubek a kontrolu šachet, což prodlužuje životnost přes 30 let.
Otázka: Existují ekologická řešení odvodnění?
Ano, vsakovací systémy umožňují vsakování vody do půdy a splňují legislativní normy.
Otázka: Jaká je cena za drenážní systém kolem domu?
Cena závisí na rozsahu prací, materiálech a nákladech na projekt a instalaci.
Otázka: Jak zabránit zatékání vody do sklepa pomocí odvodnění?
Správná hloubka uložení potrubí a sklon 0,5-1 % zajistí efektivní odtok vody od základů.
Otázka: Jaké chyby se nejčastěji dělají při instalaci odvodnění?
Časté chyby jsou nesprávné dimenzování potrubí, nedostatečné těsnění spojů a špatná hloubka.
Otázka: Jak zkontrolovat funkčnost odtokových systémů kolem domu?
Je nutné kontrolovat stav potrubí, šachet a odstraňovat stojatou vodu.
Otázka: Co všechno zahrnuje kompletní odvodnění domu?
Drenážní potrubí, odvodňovací žlaby, kanalizační potrubí a často vsakovací systém.
Otázka: Kdy je nutné obnovit nebo opravit drenáž kolem domu?
Při ucpání, poškození potrubí nebo změnách terénu a podmínek.
Otázka: Jaký je doporučený sklon drenážního potrubí?
Optimální sklon je 0,5 až 1 % pro efektivní odtok vody.
Otázka: Jaké jsou výhody drenáže kolem domu?
Zabraňuje poškození základů, snižuje vlhkost a plísně, prodlužuje životnost stavby.
Otázka: Jak hluboko kopat drenáž kolem základů domu?
Hloubka se volí mezi 30 a 70 cm pod základovou spárou podle typu stavby.
Otázka: Jaká je životnost správně udržovaného drenážního systému?
Při pravidelné údržbě přesahuje životnost 30 let.
Otázka: Jak funguje drenážní trubka?
Trubka má otvory přes 1 mm, které zachycují přebytečnou vodu a odvádějí ji pryč od stavby.
