Správné zapojení elektrické zásuvky je klíčové pro bezpečnost vaší domácí elektrické instalace. Zvládnete to snadno, pokud dodržíte přesné postupy při odizolování vodičů a správném propojení jednotlivých částí. Vyvarujete se tak běžných chyb, které mohou ohrozit funkčnost i bezpečnost.
📌 To nejdůležitější
- Při zapojení zásuvky se používají tři vodiče: fázový (hnědý/černý), nulový (modrý) a ochranný (žlutozelený).
- Vodiče je nutné odizolovat na délku 10-14 mm podle měrky na zásuvce a ochranný vodič má být o 2-3 cm delší.
- Pro pohodlné zapojení mají vodiče délku přibližně 15 cm a pevné měděné jádro.
- Šroubové svorky jsou vhodné pro hliníkové i měděné vodiče, bezšroubové svorky nejsou doporučeny pro hliníkové vodiče.
- Po instalaci je nutné zapnout jističe a ověřit funkčnost zásuvky pomocí zkoušečky napětí nebo spotřebiče.
Základní bezpečnostní opatření před zapojením zásuvky
Před zapojením elektrické zásuvky vždy bezpečně vypněte napájení na hlavním jističI a na všech jističích ovládajících daný obvod, pokud není přesně známo, který jistič zásuvku napájí. Poté ověřte absenci napětí v instalační krabici pomocí spolehlivé zkoušečky napětí – ideálně digitální nebo bezkontaktní, protože běžné šroubovákové zkoušečky často neposkytují dostatečnou jistotu. Tento postup snižuje riziko úrazu elektrickým proudem a chrání elektrické rozvody před poškozením.
Při práci používejte izolační rukavice s minimální izolační třídou 1000 V a nářadí s izolovanými držadly, které odpovídají normě ČSN EN 60900. Tyto ochranné pomůcky výrazně omezují možnost náhodného kontaktu s živými částmi vodičů, zejména při odizolování a zapojování vodičů do svorek zásuvky. Bezpečnostní opatření tak minimalizují riziko běžných chyb, jako je špatné dotažení svorek nebo zkrat mezi vodiči.
Jak bezpečně vypnout napájení před zapojením zásuvky
- Vypněte hlavní jistič – zajistíte kompletní odpojení elektrického obvodu.
- Vypněte jističe ovládající daný obvod – pokud není jisté, který jistič zásuvku napájí.
- Ověřte absenci napětí – použijte digitální nebo bezkontaktní zkoušečku napětí přímo na vodičích v instalační krabici.
- Použijte ochranné pomůcky – izolační rukavice a nářadí s izolovanými držadly zvyšují bezpečnost práce.
Tip: Častá chyba je spoléhání se na vypnutí pouze jednoho jističe bez ověření napětí, což může vést k úrazu. Pro koho se to hodí: tento postup je nezbytný pro všechny domácí elektrikářské práce. Pro koho NE: pokud nemáte elektrotechnickou kvalifikaci, doporučuji svěřit práci odborníkovi, protože nesprávné vypnutí a ověření může být nebezpečné.
Potřebné nářadí a vybavení pro zapojení zásuvky
Pro správné zapojení elektrické zásuvky je nezbytné mít vhodné nářadí s izolovanými držadly, které zajistí bezpečnost elektrické instalace při práci s vodiči. Mezi základní nástroje patří křížový šroubovák, který umožňuje pevné a přesné utažení svorek zásuvek bez rizika zkratu. Dále je potřeba odizolovač vodičů, který šetrně odstraní izolaci bez poškození měděného jádra, což je klíčové pro správné zapojení vodičů.
Pro manipulaci s vodiči se hodí také kleště štípací, jež usnadňují jejich úpravu na potřebnou délku. K samotnému propojení vodičů se nejčastěji používají svorky WAGO 2273-202, vhodné pro vodiče o průřezu 2,5 mm², nebo WAGO 221-412 pro menší průřezy. Použití těchto svorek zjednodušuje instalaci v instalační krabici a zvyšuje spolehlivost spoje.
Jaké nástroje jsou potřeba pro zapojení elektrické zásuvky
- Šroubovák křížový s izolovaným držadlem
- Odizolovač vodičů pro bezpečné odstranění izolace
- Kleště štípací pro úpravu délky vodičů
- Svorky WAGO 2273-202 pro vodiče 2,5 mm²
- Svorky WAGO 221-412 pro tenčí vodiče
Tip: Podle testů Dtest.cz je použití kvalitního nářadí a správných svorek zásadní pro bezpečné a trvanlivé zapojení elektrické zásuvky. Na co si dát pozor: častou chybou je nedostatečné odizolování vodičů, které může vést k špatnému kontaktu a přehřívání spoje.
Více informací k tématu najdete v oficiálním zdroji: dTest.
Postup správného zapojení vodičů do zásuvky
Pro správné zapojení elektrické zásuvky je klíčové pečlivé odizolování a správné připojení jednotlivých vodičů. Tento postup připojení vodičů do zásuvky zajistí bezpečnost elektrické instalace a minimalizuje riziko chyb.
Příprava vodičů

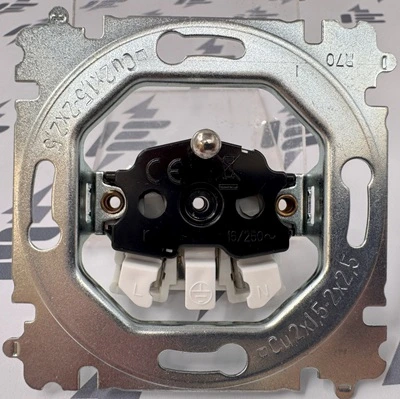

Odizolování vodičů proveďte na délku 10-14 mm podle měrky umístěné na svorkách zásuvky. Délka vodičů by měla být přibližně 15 cm, aby bylo možné pohodlně vodiče připojit a umístit do instalační krabice. Vodiče musí mít pevné měděné jádro, které dobře vede elektrický proud. Barvy vodičů jsou standardizované: fázový vodič je hnědý nebo černý, nulový modrý a ochranný žlutozelený.
Připojení fázového vodiče

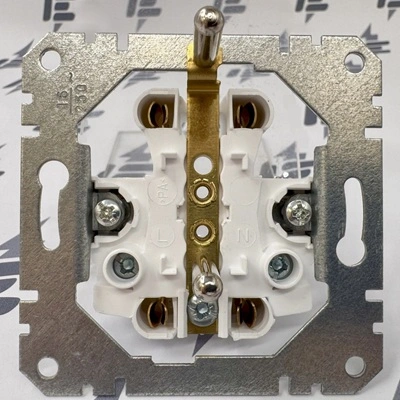

Fázový vodič zapojte na kontakt označený písmenem L, který bývá z pohledu montéra obvykle vlevo. Tento vodič přenáší napětí 230 V a musí být připojen pevně, aby nedošlo k přehřívání nebo uvolnění.
Připojení nulového vodiče
Nulový vodič, který má modrou izolaci, připojte na kontakt označený písmenem N. Tento kontakt je zpravidla napravo z pohledu montéra. Jeho správné zapojení je důležité pro správnou funkci elektrické zásuvky a bezpečnost instalace.
Připojení ochranného vodiče
Ochranný vodič s žlutozelenou izolací připojte na ochranný kolík nebo na kovovou svorku uprostřed zásuvky. Tento vodič by měl být o 2-3 cm delší než fázový a nulový vodič, aby se zajistilo pevné spojení i při manipulaci se zásuvkou.
- Odizolování vodičů – odstraňte izolaci na 10-14 mm přesně podle měrky na svorkách
- Zajištění délky vodičů – připravte vodiče dlouhé cca 15 cm pro snadnou manipulaci
- Připojení fázového vodiče – připojte hnědý nebo černý vodič na svorku L
- Připojení nulového vodiče – připojte modrý vodič na svorku N
- Připojení ochranného vodiče – připojte žlutozelený vodič na ochranný kolík, délka o 2-3 cm delší než ostatní
Tip: Šroubové svorky jsou vhodné pro měděné i hliníkové vodiče, zatímco bezšroubové svorky nejsou doporučené pro hliníkové vodiče kvůli horší pevnosti spojení. Tento rozdíl je důležitý pro bezpečnost elektrické instalace.
Montáž zásuvky a upevnění do instalační krabice

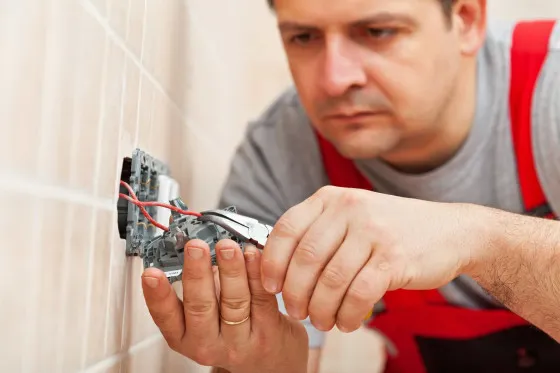

Montáž zásuvky začíná pevným upevněním do instalační krabice, které zajistí stabilitu a bezpečnost elektrické instalace. Doporučuje se použít instalační krabici typu KPR 68 s hloubkou 68 mm, která poskytuje dostatečný prostor pro uspořádání vodičů a umožňuje přesné odizolování vodičů na délku 10-14 mm podle měrky na zásuvce. Zásuvku připevněte dvěma přístrojovými šroubky M3,5 o délce 20-25 mm, které zajistí pevné uchycení a zabrání jejímu pohybu v krabici. Tento způsob montáže minimalizuje riziko mechanického poškození vodičů a zajišťuje dlouhodobou funkčnost a bezpečnost zásuvky.
Při montáži je nezbytné, aby vodiče nebyly pod napětím, proto před započetím práce vypněte hlavní jistič a ověřte absenci napětí zkoušečkou s certifikovanou spolehlivostí. Vodiče musí být pevně usazeny ve svorkách zásuvky – fázový vodič (hnědý nebo černý) do kontaktu označeného L, nulový vodič (modrý) do kontaktu N a ochranný vodič (žlutozelený) na ochranný kolík nebo kovovou svorku uprostřed. Pevné dotažení šroubových svorek je zásadní, aby nedocházelo k přehřívání nebo uvolnění spojení, což je častá chyba vedoucí k riziku požáru.
Jak zapojit kabely do zásuvky správně a bezpečně
Při upevnění zásuvky do krabice dbejte na správné zapojení vodičů tak, aby nedošlo k jejich uvolnění nebo vzájemnému kontaktu kovových částí. Vodiče by měly mít měděné jádro s délkou cca 15 cm pro pohodlnou manipulaci a být odizolovány přesně na 10-14 mm podle označení na zásuvce. Ochranný vodič je vhodné nechat o 2-3 cm delší než fázový a nulový, aby bylo možné jeho správné připojení bez napětí. Používejte vhodné svorky – šroubové jsou preferované zejména u hliníkových vodičů, protože bezšroubové svorky nejsou pro ně vhodné a mohou způsobit špatný kontakt.
Tip: Použití instalační krabice KPR 68 místo běžné KP 68 výrazně usnadní uspořádání vodičů a sníží riziko mechanického poškození izolace při montáži. Naopak použití příliš mělké krabice může vést k přetlačení vodičů a následnému poškození izolace.
Odborná rada: Montáž zásuvky do instalační krabice je vhodná pro nové i rekonstruované rozvody s měděnými vodiči. U starších instalací s hliníkovými vodiči doporučuji konzultaci s kvalifikovaným elektrikářem, protože nesprávné upevnění a zapojení může vést k nebezpečným situacím.
Pevné a správné upevnění zásuvky v instalační krabici je základním předpokladem pro bezpečné zapojení kabelů a dlouhodobou spolehlivost elektrické zásuvky. Po dokončení montáže vždy zkontrolujte, že vodiče pevně drží ve svorkách a zásuvka nejeví známky pohybu či mechanického poškození.
Kontrola funkčnosti a bezpečnosti po zapojení
Po dokončení zapojení elektrické zásuvky je nezbytné zapnout příslušný jistič a provést důkladnou kontrolu funkčnosti a bezpečnosti. Použijte digitální zkoušečku napětí s indikací polarity, která spolehlivě ověří přítomnost fáze (L), nulového vodiče (N) i ochranného vodiče (PE) v instalační krabici i na kontaktech zásuvky. Zásuvka musí bez výpadků napájet testovací spotřebič s příkonem minimálně 100 W, aniž by došlo k vypnutí jističe nebo proudového chrániče. Tento postup minimalizuje riziko zkratu, přetížení a poruch v elektrických rozvodech.
Jak postupovat při zapojení zásuvky s fázovým a nulovým vodičem
Při kontrole zásuvky na 230 V ověřte, že fázový vodič (hnědý nebo černý) je pevně připojený na svorku označenou L (obvykle levá dutina), nulový vodič (modrý) na svorku N (pravá dutina) a ochranný vodič (žlutozelený) je správně upevněn na ochranný kolík nebo kovovou svorku uprostřed. Častou chybou je nedostatečné odizolování vodičů, které by mělo být 10-14 mm podle měrky na zásuvce, nebo volné kontakty, jež mohou způsobit přehřívání a jiskření. Správné dotažení šroubových svorek by mělo být provedeno s momentem 0,5-0,6 Nm, aby se zabránilo povolení spojů a následnému riziku požáru.
Tip: Pro koho se kontrola hodí nejvíce? Pro domácí kutily s elektrotechnickými znalostmi, kteří instalují zásuvky v nových nebo modernizovaných rozvodech. Pro majitele starších instalací s hliníkovými vodiči doporučuji konzultaci s kvalifikovaným elektrikářem, protože nesprávné zapojení může vést k vážným bezpečnostním problémům.
Při kontrole po zapojení sledujte také vizuální známky závad: žloutnutí nebo hnědnutí krytu zásuvky, zápach spáleniny, jiskření či uvolněnou vidlici v zásuvce. Pokud se některý z těchto příznaků objeví, zásuvku ihned odpojte a nechte zkontrolovat odborníkem. Opakované vypínání jističe nebo proudového chrániče během testování signalizuje nesprávné zapojení nebo poškození vodičů.
Při dlouhodobém provozu zásuvek je rovněž důležité nepřetěžovat obvod nad maximální proudovou hodnotu, která je obvykle 16 A pro běžné domácí zásuvky. Přetížení může způsobit zahřívání kontaktů a vodičů, což zvyšuje riziko požáru. Prodlužovací přívody používejte pouze jako dočasné řešení a nikdy je nespojujte do série.
Dodržení těchto kroků zajistí, že vaše elektrická zásuvka bude bezpečná, spolehlivá a odolná vůči běžným provozním rizikům.
Výběr správné zásuvky podle použití a prostředí
Výběr správné zásuvky podle použití a prostředí je klíčový pro bezpečnost elektrické instalace i komfort uživatele. Standardní elektrická zásuvka slouží pro běžné přístroje v suchých prostorách, například v obývacím pokoji či ložnici. Zásuvka s ochranou proti přepětí zajišťuje bezpečnost zařízení v místnostech s vyšším rizikem výkyvů napětí, například v dílně nebo při připojení citlivé elektroniky. Zásuvka s USB porty umožňuje přímé nabíjení mobilních zařízení, což oceníte v kanceláři nebo kuchyni.
Při každém typu zásuvky je důležité správné zapojení vodičů v instalační krabici a pečlivé odizolování vodičů před uchycením do svorek zásuvek.
| Typ zásuvky | Použití | Speciální vlastnost |
|---|---|---|
| Standardní zásuvka | Běžné suché prostory | Jednoduché zapojení, základní ochrana |
| Zásuvka s ochranou proti přepětí | Místnosti s citlivou elektronikou | Chrání před přepětím v síti |
| Zásuvka s USB porty | Kanceláře, kuchyně | Nabíjení USB zařízení bez adaptéru |
Jak zapojit kabely do zásuvky správně a bezpečně
Správné zapojení vodičů začíná precizním odizolováním a upevněním vodičů do svorek zásuvek, přičemž je nutné dodržet polaritu fázového a nulového vodiče. Chyby při zapojení elektrické zásuvky často vznikají nepozorností při připojování vodičů, což může ohrozit bezpečnost instalace.
Bezpečnostní doporučení pro zapojení zásuvek ve vlhkých prostorách
Bezpečnostní opatření při zapojení zásuvky v koupelně vyžadují přesné dodržení norem a použití kvalitních materiálů. Vlhké prostory kladou zvýšené nároky na elektrickou instalaci, a proto je nutné zajistit správné krytí i ochranu proti úrazu elektrickým proudem.
Povinné použití proudového chrániče
Proudový chránič je nezbytný pro každou elektrickou zásuvku v koupelně. Chrání uživatele před úrazem elektrickým proudem v případě poruchy a je vyžadován podle platných předpisů. Bez jeho instalace nelze zajistit bezpečnost elektrické instalace ve vlhkém prostředí.
Krytí zásuvek v koupelnách
Zásuvky v koupelnách musí mít krytí minimálně IP44, což zaručuje ochranu proti stříkající vodě a vlhkosti. Správné krytí zásuvek minimalizuje riziko zkratu a poškození součástí v instalační krabici i svorkách zásuvek.
Tip: Při zapojení vodičů v koupelně věnujte zvýšenou pozornost správnému odizolování vodičů a pevnému upevnění ve svorkách zásuvek. Chybné zapojení nebo špatný kontakt mohou ohrozit bezpečnost celé elektrické instalace.
Údržba a prevence problémů se zásuvkami
Údržba zásuvek po jejich instalaci je nezbytná pro bezpečnost elektrické instalace a prevenci poruch. Pravidelnou kontrolou lze odhalit uvolněné spoje nebo špatný kontakt, které vedou k nebezpečnému zahřívání či jiskření, a tím předejít vážnějším závadám.
Jak poznat uvolněné spoje
Uvolněné spoje se projevují zvýšeným zahříváním zásuvky, nepříjemným spáleným zápachem a někdy i žloutnutím nebo deformací krytu. Tyto příznaky signalizují nedostatečný kontakt vodičů ve svorkách zásuvek, což může být důsledek nesprávného zapojení vodičů nebo nedostatečného odizolování vodičů při montáži.
Doporučené kontroly zásuvek
Pravidelná kontrola zásuvek zahrnuje vizuální kontrolu instalační krabice, stavu krytu a pevnosti spojení vodičů. Součástí údržby je také funkční test zásuvky pomocí vhodného měřicího přístroje. Taková kontrola pomáhá odhalit poruchy zásuvky včas a minimalizovat riziko elektrického zkratu či požáru.
- Kontrolujte zápach spáleniny nebo kouře u zásuvky
- Ověřte pevnost zapojení vodičů ve svorkách zásuvek
- Sledujte teplotu zásuvky při provozu
- Nechte podezřelé závady zkontrolovat odborníkem
Tip: Chyby při zapojení elektrické zásuvky a jak se jim vyhnout spočívají především v nedostatečném utažení svorek a nesprávném odizolování vodičů. Proto je nutné vždy dodržet správné postupy a po instalaci pravidelně kontrolovat stav zásuvky.
Časté dotazy
Jaká je správná délka odizolování vodičů pro zapojení zásuvky?
Délka odizolování vodičů by měla být 10 až 14 mm podle měrky na zásuvce, což zajistí pevné a bezpečné připojení.
Jak správně připojit fázový vodič do zásuvky?
Fázový vodič (hnědý nebo černý) se připojuje na kontakt označený písmenem L, který je obvykle vlevo z pohledu montéra.
Proč je ochranný vodič delší než ostatní?
Ochranný vodič je o 2-3 cm delší, aby při případném vytažení zásuvky zůstával stále ve spojení a zajišťoval ochranu před úrazem elektrickým proudem.
Jaký je rozdíl mezi šroubovými a bezšroubovými svorkami?
Šroubové svorky jsou vhodné pro hliníkové i měděné vodiče a umožňují opakované úpravy, zatímco bezšroubové svorky jsou rychlejší na montáž, ale nejsou vhodné pro hliníkové vodiče.
Jaké bezpečnostní opatření platí při zapojení zásuvek ve vlhkých prostorách?
V koupelnách musí být zásuvky chráněny proudovým chráničem a mít krytí minimálně IP44, aby byla zajištěna ochrana proti vlhkosti a úrazu.
Co dělat, když zásuvka vykazuje známky zahřívání nebo jiskření?
Při zahřívání, jiskření nebo spáleném zápachu je nutné zásuvku okamžitě přestat používat a nechat ji zkontrolovat kvalifikovaným elektrikářem.
Jak zjistit, zda je zásuvka správně zapojená po instalaci?
Po zapojení zapněte jističe a pomocí zkoušečky napětí nebo spotřebiče ověřte funkčnost zásuvky, aby nedocházelo k vyhození jističe nebo proudového chrániče.
Jaké nástroje jsou potřeba pro bezpečné zapojení zásuvky?
Budete potřebovat křížový šroubovák s izolovaným držadlem, odizolovač, kleště a svorky jako WAGO 2273-202 nebo 221-412 pro vodiče 2,5 mm².
Jaký je doporučený způsob upevnění zásuvky do instalační krabice?
Zásuvka se upevňuje dvěma přístrojovými šroubky do instalační krabice, doporučuje se použít hlubší krabici KPR 68 pro lepší uspořádání vodičů.
Mohu použít bezšroubové svorky pro hliníkové vodiče?
Bezšroubové svorky nejsou vhodné pro hliníkové vodiče kvůli riziku uvolnění kontaktu a následného přehřívání.
Jak správně zapojit zásuvku s vypínačem?
Při zapojení zásuvky s vypínačem je klíčové připojit fázový vodič nejprve do vypínače a poté z něj pokračovat do zásuvky, což je obvykle krok číslo 3 v zapojovacím schématu.
Jak zapojit zásuvku, pokud mám pouze dva vodiče?
V případě dvouvodičového zapojení (fáze a nulák) je nutné připojit ochranný vodič na ochranný kontakt zásuvky, i když není přítomen v kabelu, což odpovídá kroku 4 v bezpečnostním postupu.
