Proudový chránič je klíčovým prvkem elektroinstalace, který zajišťuje ochranu proti úrazu elektrickým proudem i požáru. Jeho správné zapojení a volba vhodného typu s odpovídajícím vybavovacím proudem výrazně zvyšují bezpečnost domácnosti i pracovní prostředí. Naučíte se také základní princip fungování a praktické zásady testování chrániče pro spolehlivý provoz.
Stručně a jasně
- Proudový chránič detekuje rozdíl proudu mezi fází a nulovým vodičem a vypne obvod při překročení nastavené hodnoty.
- Standardní vybavovací proudy chráničů jsou 10 mA, 30 mA, 100 mA a 300 mA, přičemž 30 mA je doporučená hodnota pro ochranu osob.
- Napěťově nezávislé proudové chrániče fungují i při výpadku napětí díky magnetickému relé.
- Správné zapojení vodičů (fáze a nulového vodiče) je klíčové pro funkčnost a prevenci nežádoucího vypínání.
- Testovací tlačítko chrániče simuluje poruchový proud a jeho pravidelná kontrola by měla probíhat minimálně jednou za 3 měsíce.
Princip fungování proudového chrániče
Proudový chránič detekuje rozdíl proudu mezi fázovým a nulovým vodičem a vypíná elektrický obvod při překročení nastavené hodnoty vybavovacího proudu. Tento proud, obvykle 30 mA, je doporučený pro ochranu osob před úrazem elektrickým proudem. Princip fungování proudového chrániče v elektrickém rozvodu spočívá v neustálém porovnávání velikosti proudu v obou vodičích – pokud se objeví poruchový proud unikající do země, chránič okamžitě vypne napájení.
Key takeaways:
- Proudový chránič monitoruje rozdíl mezi proudem ve fázovém a nulovém vodiči.
- Vybavovací proud 30 mA zajišťuje rychlou ochranu osob před úrazem.
- Při překročení této hodnoty dojde k automatickému vypnutí obvodu.
- Správné zapojení zahrnuje vedení všech vodičů přes chránič, což je zvlášť důležité v síti TN-C.
- Selektivita chráničů umožňuje koordinované vypínání více zařízení v řadě.
Jaký je princip činnosti proudového chrániče

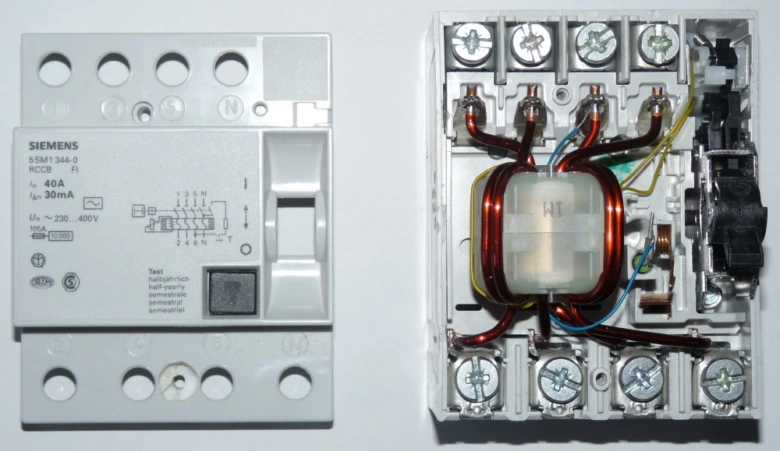

Proudový chránič pracuje na principu měření rozdílu mezi proudem ve fázi a nulovém vodiči. Pokud dojde k poruše, například úniku proudu přes tělo člověka do země, rozdíl se projeví jako poruchový proud. Chránič pak přeruší obvod během milisekund, což minimalizuje riziko úrazu. Typy proudových chráničů zahrnují různé vybavovací proudy a funkce automatického testování chrániče, které zajišťují jejich správnou funkčnost v průběhu času.
Na co si dát pozor: častou chybou při zapojení proudového chrániče je nevedení nulového vodiče přes chránič, čímž se výrazně snižuje jeho schopnost spolehlivě detekovat poruchový proud. Pro domácí elektroinstalace je proto nezbytné správné zapojení všech vodičů přes proudový chránič. Tento princip ochrany se hodí zejména v obytných budovách a místech s vyšším rizikem kontaktu s vodou, zatímco v některých průmyslových aplikacích se používají jiné hodnoty vybavovacího proudu podle specifických požadavků.
Typy a vybavovací proudy proudových chráničů
Proudové chrániče se podle charakteru reziduálního proudu dělí na několik typů, které jsou navrženy tak, aby spolehlivě detekovaly různé druhy poruch v elektroinstalaci. Správné zapojení proudového chrániče závisí nejen na jeho typu, ale i na velikosti vybavovacího proudu, který odpovídá konkrétní aplikaci a požadavkům bezpečnosti.
Standardní vybavovací proudy
Vybavovací proud proudového chrániče označuje hodnotu reziduálního proudu, při které se chránič vybaví a odpojí přívod elektrického proudu. Nejčastěji se používají hodnoty 10, 30, 100 a 300 mA. Pro ochranu osob se standardně doporučuje proud 30 mA, zatímco 100 a 300 mA slouží spíše k ochraně zařízení a instalace před požárem. Hodnota 10 mA se využívá v citlivých aplikacích, například v lékařských zařízeních.
| Vybavovací proud (mA) | Doporučené použití |
|---|---|
| 10 | Vysoce citlivé instalace |
| 30 | Ochrana osob v běžných domovech |
| 100 | Ochrana zařízení a instalací |
| 300 | Ochrana před požárem |
Odolnost vůči harmonickým složkám
Harmonické složky v elektrické síti, vznikající například z moderních spotřebičů a měničů, mohou ovlivnit spolehlivost proudových chráničů. Typ AC reaguje pouze na střídavý sinusový reziduální proud a není vhodný pro instalace s pulzujícími stejnosměrnými složkami. Typ A detekuje střídavý i pulzující stejnosměrný reziduální proud, což z něj činí vhodnou volbu pro většinu domácích instalací, kde se vyskytují moderní elektronické spotřebiče. Typ B je schopen detekovat všechny druhy reziduálních proudů včetně stejnosměrných a vysokofrekvenčních složek, proto se používá v průmyslových aplikacích a sítích TN-C s vyššími požadavky na selektivitu a bezpečnost. Správné zapojení proudového chrániče a jeho výběr podle typu významně ovlivňují efektivitu testování chrániče a celkovou bezpečnost elektroinstalace.
_Pro detailní informace o principu a zapojení proudového chrániče doporučuji navštívit stránku Wikipedie věnovanou proudovým chráničům._
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Jak správně zapojit proudový chránič v jednofázové a třífázové elektroinstalaci
Zapojení proudového chrániče v elektroinstalaci musí přesně odpovídat typu rozvodu a zajistit spolehlivou ochranu proti úrazu elektrickým proudem i požáru. Níže naleznete detailní návod na správné zapojení v jednofázové i třífázové instalaci včetně specifik pro sítě TN-C a TN-C-S.
Zapojení v jednofázové instalaci
Jednofázový proudový chránič se instaluje za hlavní jistič tak, že fázový vodič (L) vstupuje do svorky označené jako vstup fáze chrániče a výstupem pokračuje k dalším obvodům. Nulový vodič (N) musí vést samostatně přes chránič, tedy přes svorky určené pro nulový vodič, bez jakéhokoliv spojení s ochranným vodičem (PE) za chráničem. Ochranný vodič PE se do proudového chrániče vůbec nezapojuje, protože chránič detekuje rozdíl mezi proudem ve fázi a nulovém vodiči. Nesprávné spojení N a PE za chráničem způsobuje nežádoucí vybavení a komplikovanou lokalizaci poruchy.
Zapojení v třífázové instalaci
Třífázový proudový chránič musí mít připojeny všechny tři fázové vodiče (L1, L2, L3) současně s nulovým vodičem (N). Všechny čtyři vodiče se vedou přes vstupní svorky chrániče, který monitoruje součet proudů ve všech fázích a nulovém vodiči. Pokud je součet nerovný nule a překročí nastavený vybavovací proud (typicky 30 mA pro ochranu osob), chránič vypne obvod do 30 ms. Stejně jako u jednofázového zapojení se nesmí ochranný vodič PE připojovat do chrániče ani za ním spojovat s nulovým vodičem, aby se zabránilo falešným vybavením.
Podrobné zapojení v sítích TN-C a TN-C-S
V síti TN-C je nulový a ochranný vodič spojen v jednom vodiči PEN, což znemožňuje použití standardního proudového chrániče, protože chránič vyžaduje samostatné vedení nulového a ochranného vodiče. V těchto případech se doporučuje použití zásuvek s integrovaným proudovým chráničem typu FI-DOS nebo přechod na síť TN-C-S, kde jsou vodiče N a PE oddělené. V síti TN-C-S lze instalovat standardní proudový chránič s vhodným vybavovacím proudem a dodržet tak požadavky na bezpečnost a selektivitu. Pro správnou selektivitu se doporučuje rozdělit spotřebiče na více obvodů tak, aby součet reziduálních proudů nepřekročil cca 30 % jmenovité hodnoty chrániče.
| Typ instalace | Zapojení vodičů | Specifika |
|---|---|---|
| Jednofázová | Fázový (L) a nulový (N) vodič přes chránič | PE se nezapojuje do chrániče, nesmí se spojovat N s PE za chráničem |
| Třífázová | Tři fáze (L1, L2, L3) a nulový vodič (N) přes chránič | Nesmí být spojován s PE za chráničem, všechny fáze musí být připojeny současně |
| Síť TN-C | Vodič PEN (kombinace N a PE) | Nelze použít standardní proudový chránič, doporučeno FI-DOS nebo přechod na TN-C-S |
| Síť TN-C-S | Oddělené vodiče N a PE | Standardní chránič použitelný, nutné dodržet selektivitu a pravidelné testování |
Tip: Častou chybou je spojování nulového vodiče s ochranným vodičem za proudovým chráničem, což vede k náhodnému vybavení a problémům s lokalizací závady. Dbejte na správné označení a vedení vodičů podle platných norem ČSN 33 2000-4-41.
Pro koho se to hodí: Instalace proudového chrániče je nezbytná v rodinných domech, bytech a objektech s oddělenou sítí TN-C-S, kde je možné správně oddělit vodiče N a PE.
Pro koho to není vhodné: V objektech se sítí TN-C bez možnosti přechodu na TN-C-S nelze použít standardní proudový chránič, je nutné využít speciální řešení jako FI-DOS zásuvky nebo změnu rozvodu.
Správné zapojení proudového chrániče v elektroinstalaci výrazně zvyšuje bezpečnost provozu a snižuje riziko úrazu elektrickým proudem i vzniku požáru. Dodržujte doporučené postupy, normy a pravidelně testujte funkčnost chrániče.
Nejčastější chyby při zapojení a jejich dopady
Správné zapojení proudového chrániče je zásadní pro jeho spolehlivou funkci a bezpečnost celé elektroinstalace. Nesprávné propojení vodičů vede k falešnému vybavení, které znesnadňuje lokalizaci skutečné poruchy a může ohrozit ochranu osob i majetku.
Dopady nesprávného zapojení vodičů
Spojení nulového vodiče (N) s ochranným vodičem (PE) za proudovým chráničem způsobuje průtok reziduálních proudů, které chránič vyhodnotí jako poruchové a okamžitě vypne obvod. Tento jev, nazývaný falešné vybavení, se projevuje častými a neopodstatněnými výpadky, které komplikují diagnostiku poruchy. V instalacích se sítí TN-C, kde je vodič PEN kombinací nulového a ochranného vodiče, nelze použít standardní proudový chránič, protože zde dochází k nesprávným proudovým tokům a častým falešným vybavením. Navíc nesprávné zapojení zvyšuje riziko nežádoucích proudových smyček a může vést k nebezpečným situacím.
Řešení a prevence
Pro správnou funkci proudového chrániče je nezbytné důsledně oddělit nulový vodič (modrý) a ochranný vodič (zelenožlutý) za chráničem a zajistit správnou polaritu připojení všech vodičů. V třífázových instalacích musí být připojeny všechny fáze a nulový vodič přes chránič, ochranný vodič se nikdy nezapojuje do chrániče. Rozdělení elektroinstalace na více samostatných obvodů s vlastním proudovým chráničem minimalizuje součet reziduálních proudů a snižuje riziko falešného vybavení. Doporučuje se rovněž používat proudové chrániče odpovídající charakteristiky (typ A, AC, B) podle typu spotřebičů a prostředí, aby se eliminovalo nežádoucí vybavení způsobené harmonickými složkami či pulzujícími proudy.
- Nepřipojujte ochranný vodič (PE) do vstupu nebo výstupu proudového chrániče
- Používejte proudové chrániče s vybavovacím proudem 30 mA pro ochranu osob, vyšší hodnoty (100-300 mA) pro požární ochranu
- Dodržujte správnou polaritu připojení vodičů podle schématu výrobce
- Rozdělte instalaci na více větví, aby reziduální proud nepřesáhl 30 % jmenovité hodnoty chrániče
- Pravidelně testujte funkčnost chrániče minimálně jednou za 3 měsíce pomocí testovacího tlačítka
Tip: Častou chybou je spojení N a PE vodičů za proudovým chráničem, které vede k opakovanému falešnému vybavení a zbytečným výpadkům. Správná instalace a pravidelná kontrola výrazně zvyšují bezpečnost a spolehlivost elektroinstalace.
Jak funguje testování a kontrola proudového chrániče
Testování proudového chrániče je klíčové pro bezpečnost elektroinstalace a správnou funkci zařízení. Pravidelná kontrola zajistí, že chránič správně reaguje na poruchové proudy a vypne obvod do 30 milisekund.
Manuální testování
Testovací tlačítko na proudovém chrániči simuluje poruchový proud, který vyvolá jeho vypnutí během 0,03 sekundy. Doporučuje se provádět test minimálně jednou za 3 měsíce, aby bylo možné ověřit funkčnost chrániče a zajistit ochranu proti úrazu elektrickým proudem.
- Stiskněte testovací tlačítko – simulace poruchového proudu
- Sledujte vypnutí chrániče – musí k němu dojít do 30 ms
- Resetujte chránič – zapněte jej zpět do provozu
Takové testování je nutné zvláště u instalací v síti TN-C, kde může dojít k poruchám vyžadujícím okamžitý zásah.
Automatické testování
Moderní proudové chrániče často obsahují mechanismy pro automatické testování, které pravidelně ověřují funkci bez potřeby manuálního zásahu. Tato technologie zvyšuje bezpečnost elektroinstalace a snižuje riziko selhání při poruše. Automatické testování je výhodné zejména tam, kde nelze pravidelně provádět manuální kontrolu nebo kde je vyžadována vysoká úroveň bezpečnosti.
Tip: Při zapojení proudového chrániče věnujte pozornost správné kombinaci s jističem a dodržení selektivity chráničů, aby se předešlo nežádoucím vypnutím v síti.
Jak proudový chránič spolupracuje s jističem a dalšími prvky elektroinstalace
Role jističe a proudového chrániče
Jistič chrání elektroinstalaci před přetížením a zkratem tím, že vypne obvod při překročení jmenovitého proudu, který je u běžných domácích jističů nejčastěji 16, 20 nebo 25 A. Proudový chránič detekuje rozdíl mezi proudem vtékajícím do obvodu a proudem vytékajícím z něj, tedy unikající proud, který přesahuje nastavený vybavovací proud (nejčastěji 30 mA). Při překročení této hodnoty do 0,03 sekundy (30 ms) vypne napájení, čímž chrání osoby před úrazem elektrickým proudem a zároveň snižuje riziko požáru způsobeného poruchovým proudem. Jistič a proudový chránič tedy plní odlišné, ale vzájemně se doplňující funkce v ochraně elektroinstalace.
Kombinované jističochrániče
Jističochránič (RCBO) kombinuje funkce jističe a proudového chrániče v jednom přístroji, což umožňuje ochranu proti přetížení, zkratu i unikajícím proudům v jednom modulu. Tento typ zařízení šetří místo v rozvaděči a zjednodušuje zapojení, protože není potřeba instalovat samostatný proudový chránič a jistič. Jističochrániče se vyrábějí s jmenovitými proudy od 6 A do 63 A a vybavovacími proudy 10 mA, 30 mA, 100 mA a 300 mA, přičemž nejběžnější ochrana osob je zajištěna hodnotou 30 mA. Použití jističochrániče je vhodné zejména v menších instalacích nebo tam, kde je potřeba selektivně chránit jednotlivé obvody.
Selektivita a koordinace v instalacích
Selektivita proudových chráničů znamená, že při poruše vypne pouze chránič na postiženém obvodu, aniž by došlo k výpadku napájení celého rozvodu. Koordinace se dosahuje správným nastavením vybavovacích proudů a časových zpoždění. Například hlavní chránič může mít vybavovací proud 300 mA s časovým zpožděním, zatímco vedlejší chrániče 30 mA bez zpoždění. V sítích TN-C, kde je kombinovaný vodič PEN, je nutné použít speciální řešení, protože standardní proudový chránič zde nelze instalovat. Nesprávné zapojení vodičů, například spojení ochranného vodiče PE a nulového vodiče N za chráničem, vede k nahodilému vypínání a komplikované diagnostice poruch. Doporučuje se rozdělit spotřebiče do více obvodů tak, aby součet reziduálních proudů nepřesáhl cca 30 % jmenovité hodnoty chrániče, čímž se minimalizuje riziko falešného vybavení.
- správné zapojení proudového chrániče minimalizuje riziko nežádoucích výpadků
- selektivita chráničů zajišťuje nepřerušovaný provoz i při poruše v části instalace
- pravidelné testování tlačítkem (minimálně každé 3 měsíce) ověřuje funkčnost a bezpečnost instalace
Tip: Častou chybou je nesprávné propojení nulového a ochranného vodiče za proudovým chráničem, což způsobuje jeho nežádoucí vybavení. Vždy dodržte správnou polaritu a oddělení vodičů podle schématu výrobce.
Pro koho se to hodí: Kombinované jističochrániče jsou ideální pro menší domácí instalace, kde je potřeba jednoduchá montáž a selektivní ochrana jednotlivých obvodů. Naopak v rozsáhlých instalacích s více obvody a požadavkem na selektivitu se doporučuje samostatné zapojení proudových chráničů a jističů s časovým zpožděním.
Normy a legislativa upravující použití proudových chráničů v ČR
Instalace proudových chráničů v domácí elektroinstalaci je v České republice přesně definována normami ČSN 33 2000-4-41 a ČSN 33 2130 ed.4. Tyto normy stanovují povinnost použít proudový chránič zejména v místech s vyšším rizikem úrazu elektrickým proudem, například v koupelnách, na venkovních zásuvkách či v dětských pokojích. Podle ČSN 33 2130 ed.4 musí být instalace provedena tak, aby se zajistila selektivita chráničů a správné zapojení proudového chrániče odpovídalo typu elektrické sítě, například síti TN-C.
Výhody použití proudového chrániče v elektrickém rozvodu zahrnují rychlou detekci poruchového vybavovacího proudu a minimalizaci rizika úrazu, což výrazně zvyšuje bezpečnost domácnosti. Pravidelné testování chrániče je nezbytné pro ověření jeho funkčnosti.
- Povinnost instalace chráničů v koupelnách, venkovních zásuvkách a dětských pokojích
- Doporučení pro administrativní prostory s ohledem na bezpečnost
- Nutnost respektování vybavovacího proudu a typu proudového chrániče
- Správné zapojení proudového chrániče s ohledem na síť TN-C a selektivitu
Tip: Častou chybou je nesprávné připojení nulového a ochranného vodiče, které může vést k nefunkčnosti chrániče. Proto je důležité dodržovat normy a konzultovat odborníka.
Časté dotazy a odpovědi k principu a zapojení proudového chrániče
Otázka: Jak správně zapojit jednofázový proudový chránič?
Připojte fázový vodič (L) a nulový vodič (N) přes proudový chránič, ochranný vodič PE za chránič nepřipojujte. Zapojení musí být vždy za hlavním jističem.
Otázka: Jaký je princip fungování proudového chrániče?
Proudový chránič porovnává proudy ve fázovém a nulovém vodiči a při rozdílu větším než 30 mA vypne obvod do 0,03 sekundy, čímž chrání proti úrazu elektrickým proudem.
Otázka: Co znamená vybavovací proud 30 mA?
Je to hranice unikajícího proudu, při které se chránič automaticky vypne, což výrazně snižuje riziko úrazu elektrickým proudem.
Otázka: Proč se nesmí spojovat nulový a ochranný vodič za proudovým chráničem?
Spojení nulového (N) a ochranného vodiče (PE) za chráničem způsobuje falešné vybavení a komplikuje diagnostiku poruch.
Otázka: Jak často se má testovat funkčnost proudového chrániče?
Testování pomocí vestavěného tlačítka se doporučuje minimálně jednou za 3 měsíce, aby byla ověřena správná funkce.
Otázka: Jaké jsou hlavní typy proudových chráničů?
Typ AC reaguje na střídavý sinusový proud, typ A navíc na pulzující stejnosměrný proud a typ B i na stejnosměrné proudy, vhodné pro moderní elektroinstalace.
Otázka: Jak zapojit proudový chránič v síti TN-C?
V síti TN-C s kombinovaným vodičem PEN nelze použít standardní chránič, doporučuje se přechod na síť TN-C-S nebo použití speciálního FI-DOS.
Otázka: Co je selektivita u proudových chráničů?
Selektivita znamená, že při poruše vypne pouze nejbližší chránič, čímž se zabrání výpadku celé elektroinstalace.
Otázka: Jak funguje automatické testování proudových chráničů?
Automatické testování pravidelně kontroluje funkci chrániče bez nutnosti manuálního zásahu, zvyšuje spolehlivost a bezpečnost.
Otázka: Kdy je povinné použití proudového chrániče v domácí elektroinstalaci?
Povinné je v koupelnách, venkovních zásuvkách a prostorách s vyšším rizikem úrazu, například dětských pokojích podle ČSN norem.
Otázka: Jak správně kombinovat proudový chránič s jističem?
Proudový chránič se zapojuje za hlavní jistič chránící před zkratem a přetížením, nebo se použije kombinovaný jističochránič.
Otázka: Jaké jsou důsledky nesprávného zapojení vodičů?
Může dojít k falešným vybavením, komplikované diagnostice a zvýšenému riziku výpadků elektřiny v domácnosti.
Otázka: Jak zapojit třífázový proudový chránič?
Připojte všechny tři fáze a nulový vodič přes chránič za hlavním jističem, ochranný vodič PE se nesmí zapojit přes chránič.
Otázka: Co musí být připojeno přes proudový chránič?
Přes chránič musí vést všechny fázové vodiče a nulový vodič, ochranný vodič PE se nesmí spojovat s nulovým za chráničem.
Otázka: Jaké jsou provozní podmínky proudových chráničů?
Maximální provozní teplota činí obvykle 40 °C, zařízení jsou navržena tak, aby odolávala harmonickým složkám a atmosférickým vlivům.
