Správné zapojení zářivek a zářivkových trubic vyžaduje znalost různých typů předřadníků a jejich schémat. Elektromagnetický i elektronický předřadník ovlivňuje funkci a životnost svítidla, proto je důležité pochopit rozdíly a správné postupy připojení. Tento průvodce vás provede konkrétními schématy zapojení zářivek s tlumivkou i modernějšími variantami.
💡 Klíčové informace
- Zářivky T5 mají průměr 16 mm a výkon 28 W, zatímco T8 jsou silnější s průměrem 26-38 mm a výkonem 36 W.
- Elektromagnetické předřadníky používají startéry a tlumivky pro zapálení zářivek, elektronické předřadníky pracují na frekvenci 20-60 kHz bez startérů.
- LED trubice nahrazují klasické zářivky ve stejných délkách, s výrazně nižší spotřebou (např. 150 cm LED 22-24 W místo 58 W).
- Při zapojení více zářivek je nutné správné dimenzování jističů, například 3x 36W zářivky odebírají zhruba 1,5 A.
- Při výměně za LED zářivky je třeba někdy odstranit nebo upravit předřadník, což by měl provést kvalifikovaný elektrikář.

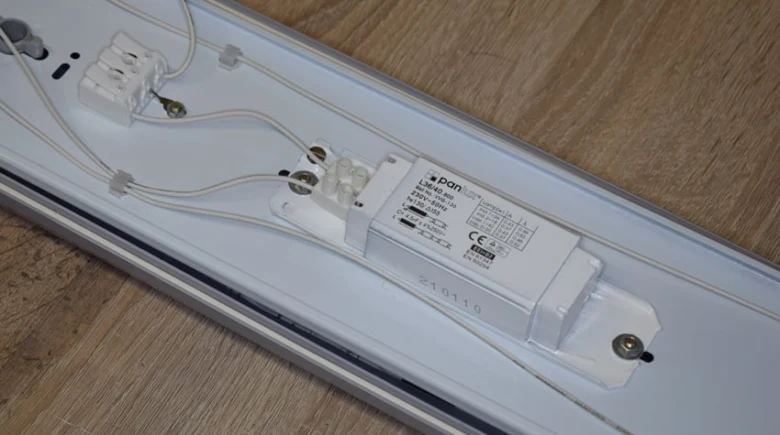

Jak správně zapojit klasickou zářivku s elektromagnetickým předřadníkem?
Elektromagnetický předřadník zajišťuje spolehlivé zapálení klasické zářivky na síťové napětí 230 V pomocí startéru a tlumivky. Startér obsahuje bimetalový kontakt, který se zahřívá a spojuje elektrody zářivky, čímž zvýší proud 2-3krát. Následně tlumivka vytvoří napěťový impulz, který ionizuje plyn v zářivce a umožní její svícení.
Funkce startéru a bimetalového kontaktu
Startér obsahuje bimetalový kontakt, který se při zapnutí zářivky zahřívá elektrickým proudem. Tento kontakt se spojí a tím dojde k zahřátí elektrod zářivky, což je nezbytné pro její zapálení. Po několika sekundách se bimetalový kontakt rozpojí, což způsobí vznik napěťového impulzu.
Princip indukce tlumivkou
Tlumivka je cívka, která při přerušení proudu v obvodu vyvolá vysokonapěťový skok. Tento napěťový impulz ionizuje argonové médium uvnitř zářivky, čímž umožní průchod proudu a rozsvícení trubice. Tlumivka tak funguje jako klíčová součást elektromagnetického předřadníku.
- Připojení předřadníku – k síťovému napětí 230 V a k zářivce podle schématu zapojení zářivky s tlumivkou
- Zapojení startéru – paralelně k elektrodám zářivky v obvodu s předřadníkem
- Připojení zářivky – k výstupu předřadníku, který stabilizuje proud po zapálení
- Kontrola bezpečnosti – ověřte správné dimenzování jističů a izolaci vodičů
| Komponenta | Funkce | Poznámka |
|---|---|---|
| Elektromagnetický předřadník | Zajišťuje regulaci proudu a start zářivky | Obsahuje tlumivku a startér |
| Startér | Zahřívá bimetalový kontakt | Umožňuje zahřátí elektrod zářivky |
| Tlumivka | Vytváří napěťový impulz | Indukuje zapálení plynu v trubici |
| Zářivka | Svítí po zapálení | Vyžaduje správné připojení |
Tip: Při zapojování zářivek s elektromagnetickým předřadníkem dbejte na správné umístění startéru – nesmí být připojen přímo k síti bez zářivky, aby nedošlo k jeho poškození. Tento způsob zapojení se hodí pro klasické zářivky, ale není vhodný pro LED trubice, které vyžadují elektronický předřadník nebo přímé připojení na 230 V bez startéru.
Jak funguje zapojení elektronického předřadníku u zářivek?
Zapojení elektronického předřadníku u zářivek představuje moderní a efektivní řešení osvětlení. Tento typ předřadníku pracuje na vysokých frekvencích 20-60 kHz, čímž eliminuje nepříjemné blikání světla a zvyšuje životnost zářivky. Na rozdíl od tradičního elektromagnetického předřadníku elektronický nepotřebuje startér a nabízí jednodušší a bezpečnější instalaci.
Výhody elektronických předřadníků
Elektronické předřadníky zvyšují účinnost svícení tím, že pracují na frekvencích 20-60 kHz, což výrazně snižuje blikání světla běžné při napětí 50 Hz. Díky tomu se zlepšuje kvalita osvětlení a prodlužuje životnost zářivek i LED trubic. Vyšší účinnost rovněž znamená nižší spotřebu energie a menší zahřívání, což přispívá k bezpečnost zapojení zářivek.

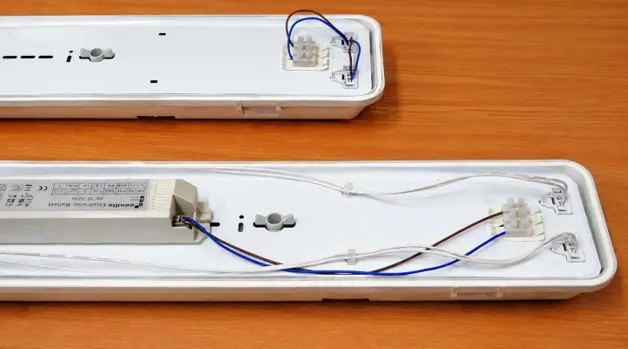

Základní schéma zapojení elektronického předřadníku
Schéma zapojení zářivky s elektronickým předřadníkem je jednodušší než u elektromagnetického typu. Elektronický předřadník se připojuje přímo k zářivce bez nutnosti startéru, což usnadňuje instalaci a snižuje možnou závadu.
- Odpojte napájení – zajistěte bezpečnost před začátkem práce.
- Připojte fázi a nulový vodič k vstupu elektronického předřadníku.
- Připojte výstupní vodiče předřadníku přímo ke koncům zářivky podle schématu zapojení.
- Zkontrolujte pevnost spojů a zapněte napájení.
Takové zapojení eliminuje potřebu startéru a díky vysoké frekvenci výrazně redukuje blikání světla, což zvyšuje komfort a bezpečnost používání.

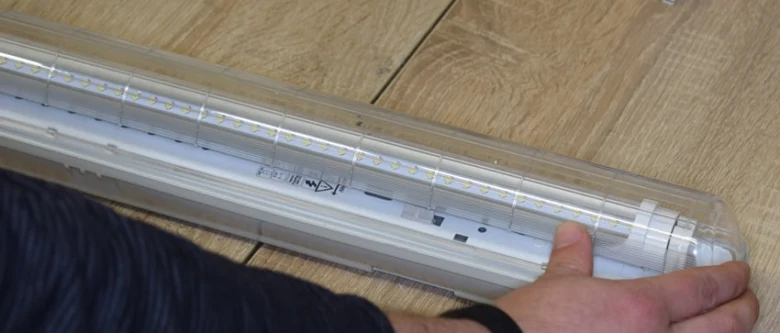

Jak zapojit LED zářivkové trubice: typy a schémata
LED trubice se liší podle způsobu napájení, což ovlivňuje i jejich zapojení do klasických svítidel. Správné připojení vyžaduje úpravu svítidla, zejména odstranění startéru a tlumivky, aby byla zajištěna bezpečnost zapojení zářivek a správná funkce LED trubic.
Jednostranné napájení LED trubic
Jednostranné napájení znamená, že fáze i nulový vodič jsou přivedeny na jednu stranu LED trubice. Tento typ napájení se často používá u LED trubic určených pro svítidla s elektronickým předřadníkem. Úprava klasického svítidla zahrnuje odstranění startéru a tlumivky, čímž se zjednoduší schéma zapojení zářivky a zároveň se zvýší bezpečnost.
Oboustranné napájení LED trubic
Oboustranné napájení znamená, že fáze je přivedena na jednu stranu trubice a nula na druhou. Tento způsob se často používá u LED trubic kompatibilních s elektromagnetickým předřadníkem, kde není potřeba LED startér. Úprava zapojení zářivky s tlumivkou pak spočívá v jejím odstranění a přímém napojení vodičů na patice, což zajišťuje správnou funkci a bezpečnost.
| Typ napájení | Umístění fáze a nuly | Nutné úpravy svítidla |
|---|---|---|
| Jednostranné napájení | Fáze i nula na jedné straně | Odstranění startéru a tlumivky |
| Oboustranné napájení | Fáze a nula na opačných stranách | Odstranění tlumivky, přímé napájení |
| LED trubice s LED startérem | Různé podle výrobce | Odstranění klasického startéru |
- Identifikace typu LED trubice – zjistěte, zda je jednostranná nebo oboustranná podle označení výrobce.
- Odstranění startéru – vždy vyjměte starý startér ze svítidla, aby nedošlo k poškození LED trubice.
- Vyloučení tlumivky – pokud je svítidlo s elektromagnetickým předřadníkem, odpojte tlumivku podle schématu zapojení zářivky.
- Připojení vodičů – u jednostranné trubice připojte fázi i nulu na stejnou stranu, u oboustranné na opačné konce trubice.
Tip: Úpravy svítidla by měl provádět kvalifikovaný elektrikář, aby byla zachována bezpečnost zapojení zářivek a předešlo se poškození LED trubic.

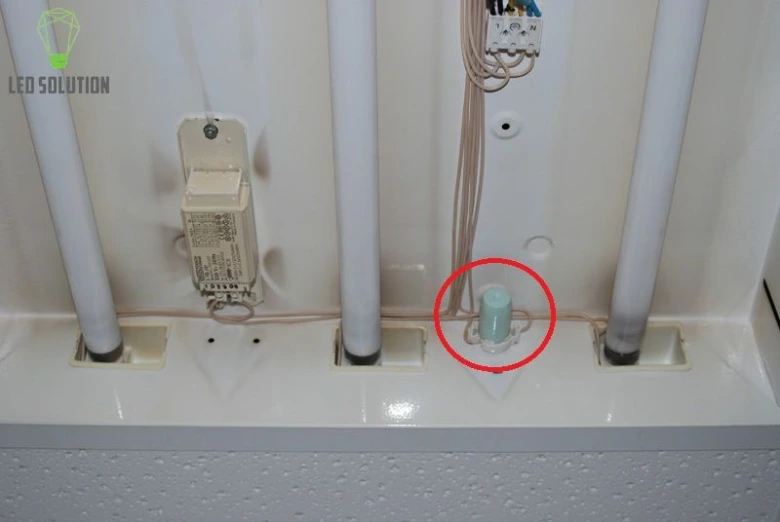

Jak zapojit více zářivek v jednom svítidle: dvoutrubicové a větší zapojení
Pro zapojení více zářivek v jednom svítidle existují osvědčená schémata, která zajišťují správný chod a bezpečnost celého systému. Nejčastěji se setkáte s dvoutrubicovým zapojením využívajícím tlumivky a startéry, případně jejich kombinacemi.
Zapojení dvou zářivek s jednou a dvěma tlumivkami
Dvoutrubicové zapojení obvykle využívá dvě tlumivky a dva startéry, kdy každá zářivka má vlastní obvod. Alternativně lze použít jednu tlumivku s dvěma startéry, což je časté u svítidel s elektromagnetickým předřadníkem. Startér v zapojení zářivky slouží k zapálení výboje a není potřeba u elektronických předřadníků, které zapojení zjednodušují a snižují blikání.
Bezpečnostní zásady a dimenzování jističů
Správné dimenzování jističe je klíčové pro bezpečnost zapojení zářivek a ochranu před přetížením. Celkový proud závisí na počtu zářivek a jejich výkonu; například tři 36W zářivky odebírají přibližně 1,5 A. Pro optimální ochranu doporučuji použít jistič s hodnotou o 20 % vyšší, než je maximální odběr, a respektovat pravidla bezpečnost zapojení zářivek.
| Počet zářivek | Výkon (W) | Odběr proudu (A) | Doporučený jistič (A) |
|---|---|---|---|
| 2 | 36 + 36 | 1,0 | 1,25 |
| 3 | 36 + 36 + 36 | 1,5 | 2,0 |
| 4 | 36 x 4 | 2,0 | 2,5 |
Bezpečnostní rady:
- Nepřekračujte výkonové limity svítidla a jističe
- Ujistěte se, že používáte správné typy tlumivek a startérů
- Vyhněte se sériovému zapojení více zářivek, protože to může způsobit nerovnoměrné rozložení proudu
Tip: Typická chyba je nesprávné zapojení startérů nebo poddimenzování jističe, což může vést k přehřívání a poruše svítidla.
Schéma zapojení dvoutrubicové zářivky vždy konzultujte s návodem výrobce a zvažte použití elektronického předřadníku pro vyšší spolehlivost a nižší spotřebu energie.
Nejčastější chyby a bezpečnostní zásady při zapojování zářivek
Nesprávné zapojení vodičů vede k poruchám a bezpečnostním rizikům. Například záměna fáze (L) a nulového vodiče (N) může způsobit zkrat, přetížení elektromagnetického nebo elektronického předřadníku a zkrácení životnosti zářivky. Při instalaci LED trubic je častou chybou ponechání starých startérů, což může vyvolat nesprávnou funkci, přehřátí nebo poškození LED zdroje. Bezpečnostní zásady vyžadují vždy vypnout napájení na jističích před jakoukoliv manipulací a používat izolační rukavice a nástroje s certifikací pro elektrické práce.
Typické chyby při zapojování zářivek a jak se jim vyhnout
- Nesprávné připojení fáze (L) a nulového vodiče (N), které vede k poruše předřadníku nebo zkratu
- Neodpojení elektrického napájení (ideálně jističem) před montáží nebo výměnou zářivky či trubice
- Zachování starého elektromagnetického startéru při instalaci LED trubic, což způsobuje nesprávný chod a riziko přehřátí
- Použití nesprávného schématu zapojení zářivky s tlumivkou, startérem nebo elektronickým předřadníkem, což vede k nefunkčnosti nebo poškození svítidla
- Nedodržení bezpečnostních pravidel, včetně absence ochranných pomůcek a neoznačení upraveného svítidla, což zvyšuje riziko úrazu elektrickým proudem a požáru
Tip: Při výměně klasické zářivky za LED trubici vždy odstraňte startér a tlumivku, pokud to schéma zapojení vyžaduje, a zkontrolujte správné dimenzování jističe podle celkového odběru proudu (např. 1,5 A pro tři 36W zářivky). Dodržujte schéma zapojení uvedené výrobcem a v případě nejasností konzultujte instalaci s kvalifikovaným elektrikářem.
Časté dotazy k zapojení a schématům zářivek a zářivkových trubic
Otázka: Jak se zapojuje klasická zářivka s elektromagnetickým předřadníkem?
Elektromagnetický předřadník se zapojuje v sérii se zářivkou spolu se startérem a tlumivkou. Startér zahřívá bimetalový kontakt, který dočasně spojí elektrody zářivky a tlumivka vytváří napěťový impulz potřebný pro zapálení trubice podle schéma zapojení zářivky s tlumivkou.
Otázka: Jaký je rozdíl mezi elektromagnetickým a elektronickým předřadníkem?
Elektromagnetický předřadník využívá startér a tlumivku, pracuje na síťové frekvenci 50 Hz a může způsobovat blikání. Elektronický předřadník zvyšuje frekvenci na 20-60 kHz, eliminuje blikání a nepotřebuje startér, což zlepšuje bezpečnost zapojení zářivek.
Otázka: Jak zapojit LED trubici místo klasické zářivky?
Při výměně za LED trubici je nutné odstranit startér a často i tlumivku, protože LED trubice napájené na 230 V vyžadují přímé zapojení na síťové napětí. Úpravy schéma zapojení zářivky musí provést kvalifikovaný elektrikář kvůli bezpečnosti.
Otázka: Co je to startér a jak funguje?
Startér obsahuje bimetalový kontakt, který se zahřeje a spojí elektrody zářivky, čímž zahájí její zapálení. Po rozsvícení přeruší spojení, což umožňuje tlumivce vytvořit potřebný impulz.
Otázka: Jak zapojit více zářivek v jednom svítidle?
Více zářivek se zapojuje s odpovídajícím počtem tlumivek a startérů podle výrobního schématu. Například svítidlo se dvěma 36W zářivkami vyžaduje dimenzování jističů na zátěž cca 1,5 A.
Otázka: Jaké jsou bezpečnostní zásady při zapojování zářivek?
Před jakoukoliv manipulací vypněte hlavní napájení, vždy dodržujte barevné značení vodičů a odstraňte staré startéry při přechodu na LED trubice. Nesprávné zapojení může vést k poruše i úrazu elektrickým proudem.
Otázka: Jak funguje elektronický předřadník?
Elektronický předřadník převádí napětí na vysokofrekvenční signál (20-60 kHz), což eliminuje blikání a prodlužuje životnost zářivek. Zapojení je jednodušší, protože není potřeba startér.
Otázka: Jak poznat jednostranné a oboustranné napájení LED trubice?
Jednostranné napájení přivádí fázi i nulový vodič na jednu stranu trubice, oboustranné má fázi na jedné straně a nulu na druhé. Nesprávné zapojení může LED trubici poškodit.
Otázka: Jak diagnostikovat závady v zapojení zářivek?
Diagnostika spočívá v kontrole správného zapojení vodičů, funkčnosti startéru a předřadníku a stavu samotné zářivky. Při pochybnostech o bezpečnosti kontaktujte elektrikáře.
Otázka: Jaké jsou parametry zářivek T5 a T8?
Zářivky T5 mají průměr 16 mm a výkon obvykle 28 W, T8 průměr 26-38 mm a výkon 36 W. LED trubice nahrazující tyto typy mají nižší spotřebu a delší životnost.
