Proudové chrániče představují klíčový prvek bezpečnosti elektrických rozvodů, protože dokážou rychle odhalit únik proudu a zabránit úrazu elektrickým proudem. Správné schéma zapojení proudového chrániče a pravidelné testování jsou nezbytné pro jeho spolehlivý provoz. Přitom se často vyskytují chyby zapojení, které mohou ohrozit funkčnost ochrany.
📌 To nejdůležitější
- Proudové chrániče jsou regulovány normou ČSN 33 2130 ed.4, která stanovuje požadavky na jejich zapojení a funkci.
- Typ A proudových chráničů chrání před pulzujícími i stejnosměrnými zbytkovými proudy a jsou vhodné pro elektronické spotřebiče.
- Proudové chrániče pro třífázové rozvody musí zvládat fázový posun proudů, což vyžaduje speciální konstrukci.
- Správné připojení vodičů je zásadní – modrý vodič (N) musí být na vstupu chrániče, zelenožlutý vodič nesmí být použit jako nulový.
- Pravidelná údržba a testování proudových chráničů zvyšuje bezpečnost elektrických instalací a prodlužuje jejich životnost.
Základní princip a funkce proudového chrániče
Proudový chránič detekuje rozdíl mezi proudem v přívodním a odvodním vodiči, tzv. zbytkový proud, a při jeho překročení 30 mA okamžitě vypne napájení. Tím zabraňuje úrazu elektrickým proudem, který může vzniknout například při přímém kontaktu s poškozeným spotřebičem nebo vodičem. Funkce proudového chrániče je proto klíčová pro ochranu elektrické instalace i osob.

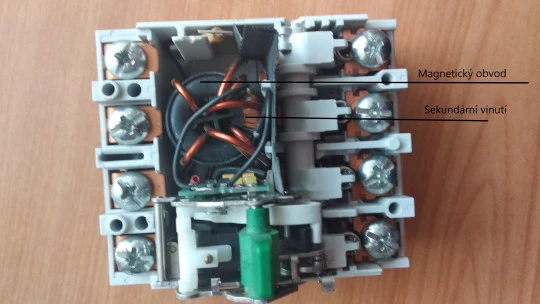

Princip činnosti proudového chrániče spočívá v nepřetržitém měření proudu vstupujícího do okruhu a proudu vystupujícího zpět. Jakýkoliv rozdíl, označovaný jako zbytkový proud, signalizuje únik elektrického proudu mimo normální cestu, což může znamenat riziko úrazu. Citlivost chrániče, nejčastěji 30 mA, je nastavena tak, aby spolehlivě reagoval na nebezpečné proudy, ale nezpůsoboval zbytečné vypínání.
- Proudový chránič zabezpečuje ochranu proti úrazům elektrickým proudem i požárům způsobeným únikem proudu
- Detekce zbytkového proudu je základním mechanismem jeho funkce
- V TN-S systému elektroinstalace se proudový chránič běžně integruje do rozváděče podle schématu zapojení proudového chrániče
- Pravidelné testování proudových chráničů pomáhá odhalit chyby zapojení proudových chráničů a zajistit jejich správnou funkci
Jak funguje proudový chránič v elektrickém rozvodu
Funkce proudového chrániče a jeho význam v ochraně proti úrazu elektrickým proudem spočívá v okamžitém odpojení napájení při zjištění zbytkového proudu nad hranici citlivosti. Vybrat správný proudový chránič pro domácí rozvod znamená zohlednit typ instalace a požadovanou citlivost, aby byla zajištěna maximální bezpečnost bez falešných vypnutí.
Správné zapojení jednofázového proudového chrániče
Jednofázový proudový chránič představuje klíčový bezpečnostní prvek v domácích elektroinstalacích s TN-S systémem, kde je oddělený nulový (N) a ochranný (PE) vodič. Správné zapojení vyžaduje připojení modrého vodiče (N) na vstupní svorky proudového chrániče a fázového vodiče na svorky určené pro fázi. Ochranný vodič (PE) se vždy připojuje samostatně na rozvodnou lištu uzemnění mimo proudový chránič, což zajišťuje správnou funkci ochrany proti úniku proudu a minimalizuje riziko falešného vybavení.
Jak správně zapojit jednofázový proudový chránič v domácí elektroinstalaci?
Proudový chránič musí mít modrý vodič (N) přivedený na vstupní svorky, které jsou označeny symbolem N, a fázový vodič připojený na svorky označené symbolem L. Uzemnění (PE) se připojuje vždy na samostatnou lištu uzemnění v rozváděči, nikdy ne do chrániče. Toto zapojení odpovídá požadavkům normy ČSN 33 2130 ed.4 a zajišťuje, že chránič správně detekuje zbytkový proud vznikající při poruše izolace. Častou chybou je zaměnění modrého vodiče (N) s fázovým vodičem, což vede k nefunkčnosti chrániče nebo k jeho nežádoucímu vybavení.
Jak zapojit proudový chránič v elektrickém rozváděči?
Při instalaci proudového chrániče v rozváděči je nezbytné vést modrý vodič (N) přímo na vstupní svorky chrániče, zatímco fázový vodič musí být připojen na svorky určené pro fázi (L). Ochranný vodič (PE) se zapojuje na samostatnou lištu uzemnění, oddělenou od chrániče, což odpovídá TN-S systému elektroinstalace. Pro zajištění bezpečnosti a správné funkce je nutné vodiče pevně a správně označit podle barevného kódu a dodržovat předepsané normy. Doporučuje se pravidelné testování proudových chráničů pomocí tlačítka TEST, které simuluje únik proudu, a to nejméně jednou za tři měsíce podle doporučení výrobců.
| Prvek zapojení | Popis připojení | Poznámka |
|---|---|---|
| Modrý vodič (N) | Připojit na vstupní svorky proudového chrániče označené N | Nesplést s fázovým vodičem |
| Fázový vodič (L) | Připojit na svorky určené pro fázi označené L | Zajistit pevné a správné spoje |
| Ochranný vodič (PE) | Připojit samostatně na lištu uzemnění v rozváděči | Nikdy nezapojujte do chrániče |
Tip: Pro správné zapojení jednofázového proudového chrániče v bytové elektroinstalaci vždy ověřte barevné označení vodičů před připojením. Nejčastější chybou je záměna modrého vodiče (N) za fázový, což může způsobit nefunkčnost nebo falešné vybavení chrániče a ohrozit elektrickou bezpečnost.
Zapojení třífázového proudového chrániče a jeho specifika
Specifika zapojení a konstrukce
Třífázový proudový chránič obsahuje tři samostatné cívky pro jednotlivé fáze a jednu cívku pro nulový vodič (N), což umožňuje přesné sledování fázového posunu a vyhodnocení nerovnováhy zbytkových proudů v rámci TN-S systému elektroinstalace. Norma ČSN 33 2130 ed.4 vyžaduje, aby chránič správně detekoval nerovnováhu i při fázovém posunu proudů až do 30°, což zabraňuje nežádoucímu vybavení při běžném provozu. Schéma zapojení třífázového proudového chrániče proto musí obsahovat připojení všech tří fázových vodičů (L1, L2, L3) a nulového vodiče na vstupy chrániče, přičemž výstupy vedou do příslušných fází a nulového vodiče rozvodu. Nesprávné připojení nulového vodiče nebo jeho nahrazení ochranným vodičem (PE) vede k nesprávné funkci a riziku falešných vybavení.
Tip: Pro správnou funkci třífázového proudového chrániče je klíčové dodržet pořadí fází a nulového vodiče podle schématu výrobce a použít chránič s typem A, pokud rozvod obsahuje elektronické spotřebiče generující stejnosměrné složky zbytkového proudu.
Problémy s falešnými vybaveními
Falešné vybavení třífázových proudových chráničů často vzniká v důsledku nesprávného nastavení vybavovacího proudu nebo použití chrániče nevhodného typu pro daný elektrický rozvod. Elektromagnetická rušení v blízkosti silových kabelů nebo spínaných zdrojů mohou způsobit falešné impulzy, které chránič vyhodnotí jako únik proudu. Častou chybou při zapojení proudových chráničů je také nesprávné propojení nulového vodiče, například jeho připojení na ochranný vodič PE, což vede k nesprávnému vyhodnocení nerovnováhy a nečekanému vypnutí. Další častou chybou je zanedbání pravidelného testování funkce chrániče tlačítkem TEST, které podle normy ČSN 33 2130 musí být prováděno minimálně jednou za 6 měsíců.
Pro koho se třífázový proudový chránič hodí: pro elektrické rozvody s vícefázovými spotřebiči a kritickými aplikacemi, kde je nutná přesná detekce úniku a vysoká bezpečnost.
Pro koho není vhodný: pro jednoduché jednofázové instalace bez nulového vodiče, kde postačuje jednofázový chránič.
- Zajistit správné připojení všech tří fází (L1, L2, L3) a nulového vodiče (N) podle přesného schématu výrobce
- Vyvarovat se instalace chrániče v blízkosti silných elektromagnetických polí a spínaných zdrojů
- Provádět pravidelné testování funkce proudových chráničů tlačítkem TEST minimálně jednou za 6 měsíců podle normy ČSN 33 2130
Odborná rada: Při instalaci třífázového proudového chrániče v TN-S systému vždy respektujte normu ČSN 33 2130 ed.4 a použijte chránič s odpovídajícím typem (např. typ A pro elektronické spotřebiče), aby byla zajištěna spolehlivost a minimalizace falešných vybavení.
Typy proudových chráničů a jejich vliv na funkci

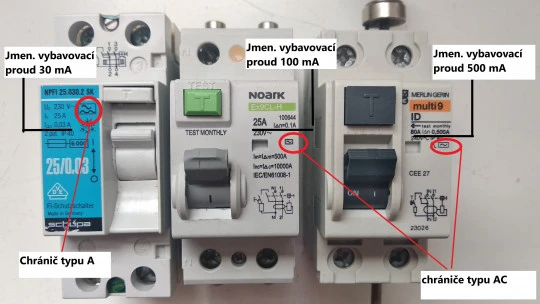

Typy proudových chráničů výrazně ovlivňují jejich funkci a spolehlivost v elektrických rozvodech podle normy ČSN 33 2130 ed.4. Základní rozlišení zahrnuje:
- Typ AC detekuje pouze střídavé zbytkové proudy, což stačí pro jednoduché obvody bez elektronických spotřebičů.
- Typ A rozpozná navíc pulzující i stejnosměrné zbytkové proudy, které vznikají u zařízení s elektronikou, například LED osvětlení, počítačů či frekvenčních měničů.
- Typ B je určen pro průmyslové aplikace a speciální zařízení, protože detekuje střídavé, stejnosměrné i vysokofrekvenční zbytkové proudy, které mohou vznikat například u elektromotorů s měniči frekvence.
| Typ proudového chrániče | Detekované zbytkové proudy | Vhodnost použití |
|---|---|---|
| Typ AC | Střídavé zbytkové proudy | Jednoduché obvody bez elektroniky |
| Typ A | Střídavé, pulzující i stejnosměrné proudy | Domácnosti s elektronikou a spotřebiči |
| Typ B | Střídavé, stejnosměrné a vysokofrekvenční proudy | Průmyslové aplikace a speciální zařízení |
Správný výběr typu chrániče je klíčový pro spolehlivý provoz a prevenci častých chyb zapojení proudových chráničů, například záměny nulového (modrého) a ochranného (zelenožlutého) vodiče, což vede k nesprávné funkci a falešným vybavením. V TN-S systému elektroinstalace je nutné vždy připojit modrý vodič na vstup N pólu chrániče, protože jeho absence nebo nesprávné zapojení může způsobit selhání ochrany.
Proudové chrániče typu A jsou doporučeny pro domácí elektroinstalace, protože zvládají složité proudové složky elektronických spotřebičů. Typ B se používá v třífázových průmyslových rozvodech, kde je nutné detekovat i stejnosměrné a vysokofrekvenční proudy vznikající například u frekvenčních měničů.
Tip: V kritických instalacích, například v administrativních prostorách s citlivým IT vybavením, je vhodné použít proudové chrániče s automatickou kontrolou funkce a vyšší spolehlivostí, aby se minimalizovalo riziko nežádoucích vybavení a výpadků.
Údržba proudových chráničů zahrnuje pravidelné testování funkce, ideálně každý 6 měsíců, a respektování revizních lhůt podle platných vyhlášek. Moderní chrániče s automatickou kontrolou funkce zvyšují bezpečnost provozu a usnadňují údržbu.
Pro domácí rozvody je tedy optimální volbou proudový chránič typu A s odpovídajícím vybavovacím proudem (typicky 30 mA pro ochranu osob), správně zapojený podle schématu, aby byla zajištěna maximální elektrická bezpečnost a spolehlivost.
Nejčastější chyby při zapojení proudových chráničů a jejich dopady
Správné zapojení proudového chrániče je klíčové pro jeho funkci a bezpečnost celé elektroinstalace. Níže se zaměříme na nejčastější chyby při instalaci a vysvětlíme, jak tyto chyby ovlivňují vybavení a spolehlivost chrániče.
Jaké jsou nejčastější chyby při zapojení proudových chráničů?
Mezi nejčastější chyby zapojení proudových chráničů patří zaměnění modrého vodiče (N) se zelenožlutým vodičem (PE). Takové chyby v zapojení vedou k nesprávnému vybavení chrániče, což může způsobit jeho selhání nebo nefunkčnost. Dalším častým problémem je nesprávné připojení PEN vodiče, zejména v TN-C-S nebo TN-S systémech elektroinstalace, kdy se ochranný a nulový vodič nesprávně kombinují. Nesprávné zapojení vodičů nejenže ohrožuje bezpečnost uživatelů, ale také zhoršuje funkci proudového chrániče, který pak nemusí správně detekovat úniky proudu.
Jaké jsou dopady nesprávného zapojení proudových chráničů?
Nesprávné zapojení proudového chrániče často způsobuje falešné vybavení, kdy chránič vypne bez skutečného úniku proudu, což může vést k častým výpadkům elektřiny a snížení komfortu. Naopak může také dojít k selhání ochrany, kdy chránič nevybaví při skutečném úniku proudu, což výrazně zvyšuje riziko úrazu elektrickým proudem a poškození zařízení. Takové chyby narušují elektrickou bezpečnost celé instalace a mohou způsobit vážné havarijní situace. Pravidelné testování proudových chráničů a dodržení schématu zapojení proudového chrániče výrazně snižuje riziko těchto problémů.
Tip: Při instalaci v TN-S systému elektroinstalace vždy dbejte, aby modrý vodič (N) byl správně oddělen od zelenožlutého vodiče (PE) a PEN vodič byl připojen přesně podle platného schématu zapojení proudového chrániče.
Testování a údržba proudových chráničů
Testování proudových chráničů patří k základním úkonům zajišťujícím elektrickou bezpečnost v domácnosti. Testovací tlačítko na chrániči umožňuje jednoduchou a rychlou kontrolu jeho funkce – při stisknutí by měl proudový chránič okamžitě vypnout napájení. Tento mechanismus simuluje poruchový proud, který chránič detekuje a reaguje na něj.
Automatická kontrola funkce, kterou nabízí moderní typy proudových chráničů, navyšuje bezpečnost provozu tím, že pravidelně ověřuje správnost činnosti bez nutnosti manuálního zásahu. Pro správnou údržbu elektroinstalace doporučuji provádět testování tlačítkem minimálně jednou za tři měsíce.
- Příprava – ujistěte se, že spotřebiče jsou vypnuté a chránič je v normálním provozním stavu
- Stisknutí testovacího tlačítka – ověření, že chránič odpojí napájení
- Kontrola opětovného zapnutí – po uvolnění tlačítka musí chránič obnovit přívod proudu
- Záznam výsledků – evidujte datum a výsledky testu pro pravidelnou kontrolu
Tento pravidelný postup pomáhá odhalit chyby zapojení proudových chráničů či poruchy dříve, než by mohly ohrozit uživatele v TN-S systému elektroinstalace.
Specifika instalace proudových chráničů v různých typech objektů
Specifika instalace proudových chráničů v domácnostech a průmyslových objektech se výrazně liší podle požadavků na bezpečnost a spolehlivost. V obytných prostorách se běžně používají proudové chrániče typu A s citlivostí 30 mA, které spolehlivě reagují na úniky stejnosměrných i střídavých proudů a zajišťují ochranu proti úrazu elektrickým proudem. Pro praktický návod na instalaci a funkci proudového chrániče v obytných prostorách je třeba dodržet správné schéma zapojení proudového chrániče v rámci TN-S systému elektroinstalace.
V průmyslových objektech je kladen důraz na vyšší spolehlivost a automatickou kontrolu funkce, protože zde mohou vznikat větší rizika a zatížení. Typy proudových chráničů používaných v průmyslu často zahrnují i speciální modely s pravidelným testováním a funkcemi zamezujícími chybám zapojení proudových chráničů.
- Domácnosti vyžadují chrániče s citlivostí 30 mA pro ochranu osob
- Průmyslové objekty preferují chrániče s automatickou kontrolou funkce
- Správné zapojení je zásadní pro zajištění elektrické bezpečnosti v obou typech instalací
- Při zapojení je třeba rozlišovat mezi jednofázovými a třífázovými proudovými chrániči podle typu rozvodu
Tip: Při instalaci v průmyslu dbejte na pravidelné testování proudových chráničů, aby se předešlo selhání ochrany.
Integrace proudových chráničů s moderní domácí automatizací
Integrace proudových chráničů s moderní domácí automatizací výrazně zvyšuje bezpečnost i komfort uživatelů. Proudový chránič, jehož funkce spočívá v ochraně proti úrazu elektrickým proudem, může být díky pokročilým technologiím propojen s domácím automatizačním systémem. Takové propojení umožňuje nepřetržité monitorování stavu zařízení a včasné automatické hlášení poruch, což minimalizuje riziko elektrických závad i chyb zapojení proudových chráničů.
Domácí automatizace navíc usnadňuje správný výběr a instalaci vhodného typu proudového chrániče podle schématu zapojení v TN-S systému elektroinstalace. Díky tomu lze efektivně sledovat i testování proudových chráničů a rychle reagovat na případné výpadky.
- Vzdálené monitorování stavu proudového chrániče
- Automatické upozornění na vyřazení z funkce nebo poruchu
- Integrace s bezpečnostními a hlásicími systémy domu
- Podpora správného zapojení a pravidelné testování zařízení
Praktický návod na instalaci a funkci proudového chrániče v obytných prostorách
Zapojení proudového chrániče v domácí elektroinstalaci vyžaduje přesné dodržení schématu zapojení proudového chrániče a respektování zásad TN-S systému, aby domácí automatizace mohla plně využít jeho ochranné funkce.
Časté dotazy a odpovědi k proudovým chráničům
Otázka: Jak zapojit proudový chránič v elektrickém rozváděči?
Připojte modrý vodič (N) na vstup chrániče a fázové vodiče na svorky podle schématu zapojení proudového chrániče v TN-S systému; uzemnění musí být samostatné a správně propojené.
Otázka: Jaké je schéma zapojení třífázového proudového chrániče?
Třífázový chránič obsahuje tři fázové svorky a jednu nulovou, které sledují nerovnováhu proudů; nesprávné zapojení může způsobit nefunkčnost nebo falešné vybavení.
Otázka: Jak se testuje funkčnost proudového chrániče?
Testování proudových chráničů provádějte stiskem testovacího tlačítka minimálně jednou za 3 měsíce, kdy by měl chránič okamžitě vypnout napájení.
Otázka: Jaký je rozdíl mezi typy proudových chráničů A a AC?
Typ A detekuje pulzující i stejnosměrné zbytkové proudy, vhodný pro elektroniku, zatímco typ AC reaguje pouze na střídavé proudy.
Otázka: Co způsobuje falešné vyhození proudového chrániče?
Falešné vybavení často způsobují chyby zapojení proudových chráničů, nevhodné připojení vodičů nebo rušení z elektronických zařízení.
Otázka: Jak často se mají proudové chrániče testovat?
Doporučuje se testování tlačítkem alespoň čtvrtletně a pravidelné revize podle normy ČSN 33 2000-6-61.
Otázka: Je možné zapojit proudový chránič bez modrého vodiče?
Ne, modrý vodič (N) je nezbytný pro správné vyhodnocení zbytkového proudu a funkci chrániče.
Otázka: Jaké jsou nejčastější chyby při instalaci proudových chráničů?
Časté chyby zapojení proudových chráničů zahrnují zaměnění nulového a ochranného vodiče a nesprávné připojení PEN vodiče.
Otázka: Jaké proudové chrániče se používají v průmyslových objektech?
V průmyslu se často volí chrániče s automatickou kontrolou funkce a vyšší citlivostí pro zvýšenou elektrickou bezpečnost.
Otázka: Jak zapojit proudový chránič v TN-C-S systému?
V systému TN-C-S je nutné správně rozdělit vodič PEN na PE a N, modrý vodič připojit na vstup chrániče a zajistit samostatné uzemnění.
Otázka: Může proudový chránič chránit před úrazem elektrickým proudem?
Ano, při překročení zbytkového proudu 30 mA chránič rychle vypne obvod, čímž výrazně snižuje riziko úrazu.
Otázka: Jak zapojit proudový chránič při použití PEN vodiče?
PEN vodič musí být rozdělen na PE a N podle normy ČSN 33 2130 ed.4, přičemž modrý vodič (N) se zapojuje na vstup chrániče.
Otázka: Jaké jsou dopady nesprávného zapojení vodičů na funkci proudového chrániče?
Nesprávné zapojení může způsobit nefunkčnost chrániče, falešné vyhození nebo úplné selhání ochrany elektrické bezpečnosti.
Otázka: Jaké jsou možnosti integrace proudových chráničů s domácí automatizací?
Moderní proudové chrániče lze propojit s inteligentními systémy pro dálkové sledování stavu a automatické hlášení poruch.
Otázka: Jaké jsou rozdíly v zapojení jednofázového a třífázového proudového chrániče?
Jednofázový chránič má jeden fázový a nulový vodič, třífázový vyžaduje tři fázové a nulový vodič s přesným vyhodnocením fázových proudů.
Odborná rada: Pro správné a bezpečné zapojení proudového chrániče vždy doporučuji konzultaci s kvalifikovaným elektrikářem, protože chyby zapojení mohou ohrozit elektrickou bezpečnost i funkčnost ochrany.
