Proudové chrániče představují klíčový prvek ochrany proti úrazu elektrickým proudem v zásuvkových obvodech. Správné zapojení proudového chrániče nejen splňuje platné normy, ale výrazně zvyšuje bezpečnost vaší domácnosti. Seznámíte se s typy chráničů, jejich povinností a praktickým schématem zapojení.
Klíčové závěry
- Proudový chránič detekuje unikající proudy a vypne obvod při překročení 30 mA reziduálního proudu.
- ČSN 33 2000-4-41 ed. 3 vyžaduje proudové chrániče na AC zásuvky do 32 A, které mohou používat laici.
- Správné zapojení vyžaduje připojení všech pracovních vodičů (L a N) do chrániče, ochranný vodič PE se nepřipojuje.
- Instalace se doporučuje dělit do více proudových chráničů pro vyšší bezpečnost a lepší diagnostiku poruch.
- Pravidelné testování chráničů tlačítkem je nutné, interval určuje výrobce, aby byla zachována funkčnost.
Jak správně zapojit proudový chránič do zásuvek
Zapojení proudového chrániče do zásuvek vyžaduje správné propojení všech pracovní vodičů, tedy fáze L a nulového vodiče N, které musí procházet součtovým proudovým transformátorem chrániče. Ochranný vodič PE se nikdy nepřipojuje za proudový chránič, aby nedocházelo k nesprávnému fungování a falešným vypínáním. Spolupráce proudového chrániče s jističem je nezbytná pro bezpečnost celé elektroinstalace a splnění povinností podle platných norem.
Jaké vodiče procházejí proudovým chráničem?
Proudový chránič detekuje únik proudu tím, že sleduje rozdíl mezi fázovým vodičem L a nulovým vodičem N. Oba tyto pracovní vodiče musí procházet součtovým proudovým transformátorem chrániče, který vyhodnocuje jejich proudový součet. Pokud se objeví rozdíl větší než nastavená hodnota (typicky 30 mA), chránič vypne obvod. Ochranný vodič PE se za chránič nepřipojuje, protože jeho připojení by zkreslovalo měření a mohlo by způsobit nežádoucí vypnutí nebo nefunkčnost ochrany.
Jak správně zapojit proudový chránič do zásuvky?
Při zapojení proudového chrániče do zásuvky je nutné, aby všechny pracovní vodiče vedly přes chránič a byly správně připojeny na jeho výstupní svorky. Fázový vodič L a nulový vodič N se připojují k výstupu proudového chrániče, zatímco ochranný vodič PE jde přímo k zásuvce a nesmí být spojen s nulovým vodičem za chráničem. Toto zapojení zajistí, že při jakémkoli úniku proudu přes zem (například poškozený spotřebič) chránič spolehlivě vypne napájení.
- Propojte fázový vodič L vstupem na proudový chránič.
- Připojte nulový vodič N vstupem na chránič.
- Zapojte fázový a nulový vodič na výstupní svorky chrániče.
- Vede ochranný vodič PE přímo k zásuvce, mimo chránič.
- Zkontrolujte správné zapojení a proveďte test chrániče.
Jak zapojit proudový chránič v rozvaděči?
V rozvaděči se proudový chránič umisťuje tak, aby všechny pracovní vodiče, tedy fáze L i nulový vodič N, prošly součtovým proudovým transformátorem. Tyto vodiče se připojují k vstupním svorkám chrániče a výstupní svorky vedou do zásuvkových okruhů. Ochranný vodič PE se v rozvaděči připojuje přímo k rozvodným svorkám, nikdy za proudový chránič. Jistič, který se zapojuje před proudový chránič, slouží k ochraně před přetížením a zkratem a spolu s chráničem zajišťuje bezpečnost elektroinstalace podle platných norem.
- Připojte fázový vodič L a nulový vodič N na vstupní svorky proudového chrániče v rozvaděči.
- Proveďte vedení výstupních vodičů k zásuvkovým okruhům.
- Připojte ochranný vodič PE přímo k hlavnímu rozvodnému bodu rozvaděče.
- Umístěte jistič před proudový chránič pro komplexní ochranu.
- Ověřte funkci chrániče pravidelným testováním.
Tip: Častou chybou je spojování ochranného vodiče PE s nulovým vodičem N za proudovým chráničem, což vede k nesprávnému fungování a falešným výpadkům. Dodržování správného schématu zapojení je klíčové pro bezpečnost celé elektroinstalace.
Normativní požadavky na použití proudových chráničů v zásuvkových obvodech
ČSN 33 2000-4-41 ed. 3: 2018 stanovuje povinnost instalovat proudové chrániče s reziduálním proudem do 30 mA do všech zásuvek do 32 A, které mohou být používány laiky. Tento požadavek výrazně zvyšuje bezpečnost elektroinstalace v domácnostech i veřejných prostorách. Podle ČSN 33 2000-1 ed. 2: 2009 musí být elektroinstalace rozdělena do samostatných obvodů, což usnadňuje správné zapojení proudového chrániče a jeho efektivní fungování.
Povinnost instalace proudového chrániče do zásuvek v bytě vychází právě z těchto norem a sleduje minimalizaci rizika úrazu elektrickým proudem. Správné zapojení proudového chrániče do zásuvek podle platných norem vyžaduje respektování schématu zapojení chrániče v rozvaděči a pravidelné testování chráničů pro ověření jejich funkčnosti.
- Proudový chránič musí mít spínací proud ne vyšší než 30 mA
- Instalace musí být rozdělena do obvodů podle ČSN 33 2000-1
- Typy proudových chráničů volíme dle charakteru zatížení a prostředí
- Pravidelné testování chráničů je klíčové pro bezpečnost elektroinstalace
_„Dodržování norem ČSN 33 2000-4-41 a ČSN 33 2000-1 je základním předpokladem bezpečné elektroinstalace s proudovými chrániči, které chrání uživatele před nebezpečnými úrazy,“_ vysvětluje elektroinženýr Jan Novák.
Technické zásady zapojení proudového chrániče s jističem
Správné zapojení proudového chrániče s jističem v domácí elektroinstalaci vyžaduje přesné dodržení technických a bezpečnostních pravidel podle ČSN 33 2000-4-41 ed. 3: 2018. Jistič musí být vždy instalován před proudový chránič, aby chránil celý obvod proti přetížení a zkratu. Proudový chránič sleduje vektorový součet proudů ve všech pracovních vodičích – fázových (L1, L2, L3) i nulovém vodiči (N) – proto je nezbytné, aby byly do jeho svorek připojeny všechny tyto vodiče.
Ochranný vodič PE nesmí být za proudovým chráničem spojen s nulovým vodičem N, protože takové spojení způsobuje falešné unikající proudy a vede k nežádoucímu vypínání chrániče. Tento princip je klíčový pro správnou funkci a bezpečnost instalace. Proudový chránič reaguje na reziduální proudy obvykle s nastavením 30 mA (pro zásuvky s jmenovitým proudem do 32 A), 100 mA nebo 300 mA (pro jiné aplikace), a při překročení této hodnoty vypne napájení.
Pro správnou funkci proudového chrániče je nutné pravidelné testování tlačítkem „T“, které simuluje únik proudu pomocí vestavěného rezistoru. Výrobci doporučují testovat chránič minimálně jednou za 3 měsíce, aby byla zajištěna spolehlivost ochrany. Nesprávné zapojení vodičů, zejména spojování PE a N za chráničem, patří mezi nejčastější chyby vedoucí k náhodnému vypínání a obtížné diagnostice poruch.
- Připojte všechny fázové vodiče (L1, L2, L3) i nulový vodič N do svorek proudového chrániče
- Vodič ochranný PE vést samostatně mimo proudový chránič přímo k zásuvkám, bez spojení s nulovým vodičem za chráničem
- Instalujte jistič před proudový chránič, aby zabezpečil ochranu proti přetížení a zkratu celého obvodu
- Dodržujte schéma zapojení proudového chrániče podle ČSN 33 2000-4-41 a doporučení výrobce
Typická chyba: spojování vodičů PE a N za proudovým chráničem způsobuje falešné úniky a neplánované vypínání, což ohrožuje bezpečnost a ztěžuje lokalizaci poruchy.
Návod na zapojení proudového chrániče v domácí elektroinstalaci
- Instalujte jistič s vhodným jmenovitým proudem (např. 16 A pro zásuvky) před proudový chránič v rozvaděči.
- Připojte všechny pracovní vodiče – všechny fáze (L1, L2, L3) a nulový vodič N – do příslušných svorek proudového chrániče.
- Vodič ochranný PE vést mimo proudový chránič přímo k zásuvkám, bez jakéhokoliv spojení s nulovým vodičem za chráničem.
- Po zapojení proveďte funkční test tlačítkem „T“ na chrániči, který musí okamžitě odpojit napájení.
- Pravidelně testujte chránič minimálně každé 3 měsíce podle doporučení výrobce.
Tento způsob zapojení splňuje povinnost instalace proudového chrániče v zásuvkových obvodech podle platné normy ČSN 33 2000-4-41 ed. 3: 2018 a zajišťuje efektivní ochranu proti úrazu elektrickým proudem i požáru způsobenému unikajícím proudem.
Rozdělení elektrické instalace do obvodů s proudovými chrániči
Rozdělení domácí elektroinstalace do samostatných obvodů s proudovými chrániči zvyšuje bezpečnost a usnadňuje diagnostiku poruch. Každý obvod by měl mít vlastní proudový chránič přizpůsobený jmenovitému proudu a typu spotřebičů.
Schémata zapojení
Schéma zapojení proudového chrániče v zásuvkových obvodech se liší podle počtu a typu obvodů. Obvykle se elektroinstalace rozděluje na zásuvkové okruhy s jmenovitým proudem 16 A a osvětlení s 10 A, přičemž každý obvod chrání samostatný proudový chránič. Toto rozdělení odpovídá povinnosti proudového chrániče podle platných norem a zvyšuje bezpečnost elektroinstalace. Pravidelné testování chráničů zajistí jejich správnou funkci.
| Obvod | Jmenovitý proud | Typ proudového chrániče | Použití |
|---|---|---|---|
| Zásuvky kuchyně | 16 A | 30 mA | Spotřebiče s vyšším příkonem |
| Zásuvky obývacího pokoje | 16 A | 30 mA | Elektronika a domácí spotřebiče |
| Osvětlení | 10 A | 30 mA | LED, žárovky |
Jak správně zapojit proudový chránič do zásuvky
Pro správné zapojení proudového chrániče do zásuvkového obvodu je nutné připojit chránič za jistič, který odpovídá jmenovitému proudu daného obvodu. Proudový chránič pak sleduje rozdíl mezi fázovým a nulovým vodičem a v případě úniku proudu vypne obvod. Výběr typu proudového chrániče – například jednofázový 30 mA pro běžné zásuvky – závisí na charakteru a rozdělení obvodů. Dodržení správného zapojení zajišťuje bezpečnost a splňuje požadavky norem.
Jak připojit proudový chránič s jističem v domácí elektroinstalaci
Proudový chránič se připojuje vždy za jističem v rozvaděči, přičemž každý obvod má svůj vlastní chránič. Toto doporučené zapojení proudového chrániče do zásuvkových okruhů umožňuje rychlou lokalizaci poruch a minimalizuje riziko úrazu elektrickým proudem. Typický postup zahrnuje připojení vstupních svorek chrániče na výstup jističe a výstupních svorek na vedení do zásuvek. Takto správně zapojený systém podporuje bezpečnost elektroinstalace i uživatelů.
Pravidelné testování a údržba proudových chráničů
Pravidelné testování a údržba proudových chráničů patří mezi klíčové kroky zabezpečující bezpečnost elektroinstalace v domácnostech. Správná funkce proudového chrániče, ověřená pomocí testovacího tlačítka, pomáhá předcházet úrazům elektrickým proudem i požárům způsobeným poruchami.
Intervaly testování
Výrobci proudových chráničů většinou doporučují provádět testovací zkoušku minimálně jednou za 3 měsíce, aby bylo možné včas odhalit případné závady. Tento interval testování je nezbytný pro zachování správné funkce zařízení a minimalizaci rizika selhání. Při testu musí proudový chránič reagovat vypnutím, protože testovací tlačítko simuluje poruchu unikajícího proudu.
Návod na testování proudového chrániče v domácí elektroinstalaci
- Připravte si přístup k proudovému chrániči na elektrickém rozvaděči nebo v zásuvkovém obvodu.
- Stiskněte testovací tlačítko označené obvykle písmenem T, které vyvolá simulaci poruchy.
- Zkontrolujte, zda dojde k okamžitému vypnutí proudového chrániče.
- Po ověření funkce chránič opět zapněte, abyste obnovili napájení zásuvek.
- Pokud chránič nereaguje, kontaktujte kvalifikovaného elektrikáře k provedení kontroly či opravy.
Tip: Pravidelné testování je stejně důležité jako správné zapojení proudového chrániče s jističem v domácí elektroinstalaci, protože i správně zapojený chránič bez údržby může selhat.
Řešení běžných problémů s vypínáním proudových chráničů
Nežádoucí vypínání proudového chrániče v zásuvkových obvodech obvykle způsobuje nesprávné spojení nulového vodiče N a ochranného vodiče PE za chráničem. Toto spojení vytváří falešný reziduální proud, který proudový chránič detekuje jako poruchu a okamžitě odpojí obvod. Další častou příčinou jsou poruchy izolace, například mechanické poškození nebo vlhkost, které vedou ke skutečnému úniku proudu do země a vyvolávají vypnutí chrániče.
Pro přesnou diagnostiku a odstranění problémů s vypínáním doporučuji postupovat následovně:
- Zkontrolujte, zda nulový vodič N a ochranný vodič PE nejsou spojeny za proudovým chráničem, protože jejich propojení způsobuje nesprávnou funkci a časté vypínání
- Ověřte stav izolace vodičů pomocí izolačního měřiče s minimálním napětím 500 V, přičemž odpor izolace by měl být vyšší než 1 MΩ
- Prověřte zapojení podle platného schématu zapojení proudového chrániče a jističe v domácí elektroinstalaci, kde všechny pracovní vodiče (L1, L2, L3, N) musí procházet přes toroidní proudový transformátor chrániče
- Zajistěte pravidelné testování chráničů tlačítkem TEST, které simuluje poruchu proudového úniku; interval testování stanovuje výrobce, obvykle jednou za 3 měsíce
Tip: Typická chyba při zapojení proudového chrániče v zásuvkových obvodech je nevhodné propojení vodičů N a PE za chráničem, což vede k falešnému úniku proudu a opakovanému vypínání. Správná revize elektroinstalace a odstranění tohoto propojení výrazně zlepší spolehlivost ochrany. Pro zachování bezpečnosti elektroinstalace doporučuji všechny opravy a kontroly svěřit kvalifikovanému elektrikáři.
Jak připojit proudový chránič s jističem v domácí elektroinstalaci
Proudový chránič musí být zapojen tak, aby monitoroval všechny pracovní vodiče zásuvkového okruhu, tedy fáze a nulový vodič N, které procházejí toroidním proudovým transformátorem. Ochranný vodič PE se nesmí připojovat do chrániče a nesmí být za chráničem spojen s nulovým vodičem, aby se zabránilo falešným únikům a nechtěnému vypínání. Jistič je umístěn před proudovým chráničem a chrání obvod proti přetížení a zkratu, zatímco chránič detekuje unikající proudy nad 30 mA (nebo jinou jmenovitou hodnotu dle typu) a vypíná obvod při poruše izolace.
Správné zapojení proudového chrániče s jističem v rozvaděči:
| Prvek | Zapojení |
|---|---|
| Jistič | Připojen na vstupní svorky (L a N) zásuvkového obvodu |
| Proudový chránič | Připojen za jističem, všechny pracovní vodiče (L1, L2, L3, N) vedou přes toroidní transformátor |
| Ochranný vodič PE | Připojen přímo k rozvodné svorce PE, nesmí být spojen s N za chráničem |
Toto zapojení splňuje požadavky ČSN 33 2000-4-41 ed. 3, které ukládají použití proudových chráničů s reziduálním pracovním proudem do 30 mA u zásuvek do 32 A, které jsou přístupné laikům. Také minimalizuje riziko nechtěného vypínání a usnadňuje rychlou lokalizaci poruchy. V případě vícefázových instalací doporučuji použít proudové chrániče s funkcí 1+N pro lepší diagnostiku a bezpečnost.
Odborná rada: Pro koho je instalace více proudových chráničů vhodná? Větší rodinné domy a objekty s rozdělenou elektroinstalací, kde je třeba rychlá lokalizace poruch a minimalizace výpadků. Pro koho NE? Malé byty s jednoduchou instalací, kde může postačit jeden kvalitní proudový chránič s pravidelnou revizí.
Doporučené typy proudových chráničů pro domácí zásuvky
Při výběru proudového chrániče pro zásuvkové obvody je klíčové zvolit typ podle charakteru reziduálního proudu v instalaci. Proudový chránič typu AC detekuje pouze střídavý reziduální proud, proto je vhodný pro jednoduché domácí spotřebiče bez elektronických prvků, například žárovky nebo základní domácí spotřebiče. Typ A rozpoznává střídavý i pulzní stejnosměrný reziduální proud, což jej předurčuje pro běžné moderní spotřebiče s elektronikou, jako jsou pračky, počítače nebo LED svítidla. Typ B detekuje všechny druhy reziduálních proudů včetně hladkého stejnosměrného, a proto se používá u speciálních zařízení s frekvenčními měniči, elektromobily či solárními invertory.
Pro domácí zásuvkové okruhy je podle ČSN 33 2000-4-41 ed. 3 doporučen proudový chránič typu A s jmenovitým reziduálním proudem 30 mA. Tento typ splňuje normovou povinnost instalace doplňkové ochrany proudovým chráničem u zásuvek do 32 A, které jsou určeny pro běžné uživatele. Jmenovitý reziduální proud 30 mA zajišťuje dostatečnou citlivost pro ochranu osob před úrazem elektrickým proudem a zároveň minimalizuje riziko nežádoucích vypnutí při běžných únikových proudech.
Správné zapojení proudového chrániče do zásuvkových obvodů vychází ze schématu, kdy je chránič instalován za jističem, který chrání daný okruh proti přetížení a zkratu. Všechny pracovní vodiče (fáze i nulový vodič N) musí být vedeny přes součtový proudový transformátor chrániče, zatímco ochranný vodič PE se nesmí připojovat k chrániči, aby nedocházelo k falešným vypínáním. Toto zapojení zajišťuje bezpečnost elektroinstalace a umožňuje pravidelné testování funkce chrániče pomocí integrovaného testovacího tlačítka.
| Typ proudového chrániče | Detekce reziduálního proudu | Použití v domácnosti |
|---|---|---|
| Typ AC | Střídavý reziduální proud | Spotřebiče bez elektroniky (žárovky, topení) |
| Typ A | Střídavý a pulzní stejnosměrný reziduální proud | Moderní spotřebiče s elektronikou (pračka, PC) |
| Typ B | Střídavý, hladký stejnosměrný a pulzní reziduální proud | Speciální zařízení s frekvenčními měniči, elektromobily |
Tip: Častou chybou je nesprávné propojení nulového a ochranného vodiče za proudovým chráničem, což způsobuje časté a nepravidelné vypínání. Pro správnou funkci je nutné, aby vodiče PE a N za chráničem zůstaly oddělené.
Odborná rada: Proudové chrániče typu B nejsou vhodné pro běžné domácí zásuvky, protože jejich vyšší cena a citlivost jsou určeny pro speciální aplikace s hladkým stejnosměrným proudem. Pro standardní domácí zásuvky doporučuji používat typ A s 30 mA, který poskytuje optimální ochranu a splňuje platné normy.
Ekonomické aspekty a přínosy správného zapojení chráničů
Ekonomická analýza nákladů a přínosů rozdělení instalace do více proudových chráničů ukazuje, že vyšší počáteční investice do rozváděče a kvalitních proudových chráničů významně zvyšuje bezpečnost elektroinstalace. Zapojení proudového chrániče s jističem v rozvaděči umožňuje rychlou diagnostiku poruch a omezuje rozsah vypnutí pouze na postižený okruh, což minimalizuje nepříjemnosti při poruchách.
Náklady na instalaci více proudových chráničů do zásuvek mohou být vyšší o 20 až 40 % v porovnání s jedním centrálním chráničem. Tento rozdíl se však vyvažuje snížením rizika nechtěných vypnutí a zlepšenou bezpečností domácí elektroinstalace. Správné schéma zapojení chrániče navíc eliminuje typické chyby při zapojení proudového chrániče v zásuvkách, které mohou způsobit nesprávné fungování.
- Vyšší bezpečnost díky lokalizaci poruch
- Rychlejší a přesnější diagnostika díky rozdělení obvodů
- Minimalizace dopadu vypnutí na celou domácnost
- Nutnost pravidelného testování chráničů pro zachování funkčnosti
Tip: Při plánování elektroinstalace zvažte povinnost proudového chrániče a doporučený postup zapojení proudového chrániče v domácí elektroinstalaci, aby byla zajištěna maximální bezpečnost a spolehlivost.
Časté dotazy a odpovědi k zapojení a použití proudových chráničů
Otázka: Jak se zapojuje proudový chránič do zásuvky?
Připojte všechny pracovní vodiče L a N přes proudový chránič, ochranný vodič PE nepřipojujte za chránič; při úniku 30 mA chránič vypne obvod.
Otázka: Jaký typ proudového chrániče je vhodný pro domácí zásuvky?
Nejčastěji se používají typy AC a A s reziduálním proudem 30 mA; typ B je vhodný pro speciální spotřebiče s pulzním stejnosměrným proudem.
Otázka: Kdy je povinné použít proudový chránič v zásuvkových okruzích?
Podle ČSN 33 2000-4-41 ed. 3 je povinné použít proudový chránič na AC zásuvky do 32 A, které mohou používat laici.
Otázka: Jak často je třeba testovat proudový chránič?
Testování tlačítkem se doporučuje každé 3 měsíce nebo podle pokynů výrobce, aby byla ověřena funkčnost zařízení.
Otázka: Může být ochranný vodič PE připojen za proudový chránič?
Ne, vodič PE nesmí být spojen s nulovým vodičem N za chráničem, aby nedocházelo k nechtěnému vypínání.
Otázka: Jak se zapojuje proudový chránič s jističem?
Jistič se umisťuje před proudový chránič a všechny pracovní vodiče přecházejí přes chránič, PE vodič zůstává oddělený.
Otázka: Co způsobuje nežádoucí vypínání proudového chrániče?
Nejčastější příčinou je spojení vodičů N a PE za chráničem nebo poruchy izolace způsobující únik proudu.
Otázka: Jaké jsou doporučené proudové hodnoty pro zásuvkové obvody?
Zásuvky se obvykle chrání obvody s jmenovitým proudem 16 A, osvětlení 10 A, s proudovými chrániči na každém obvodu.

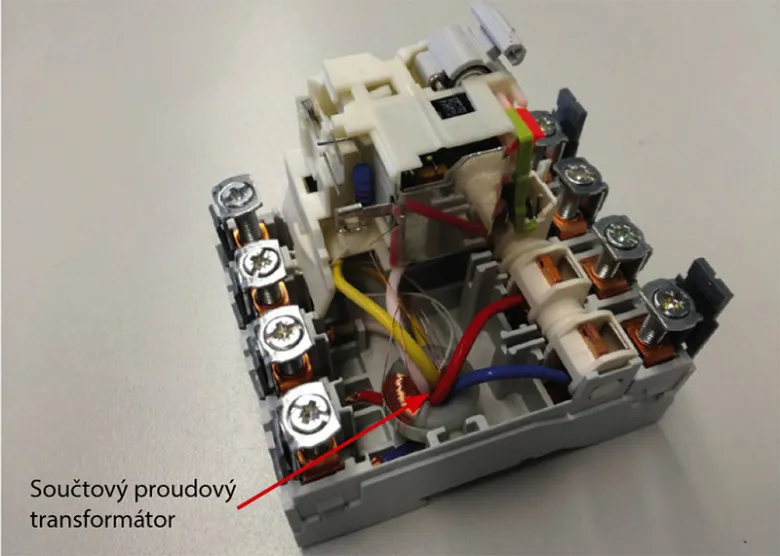

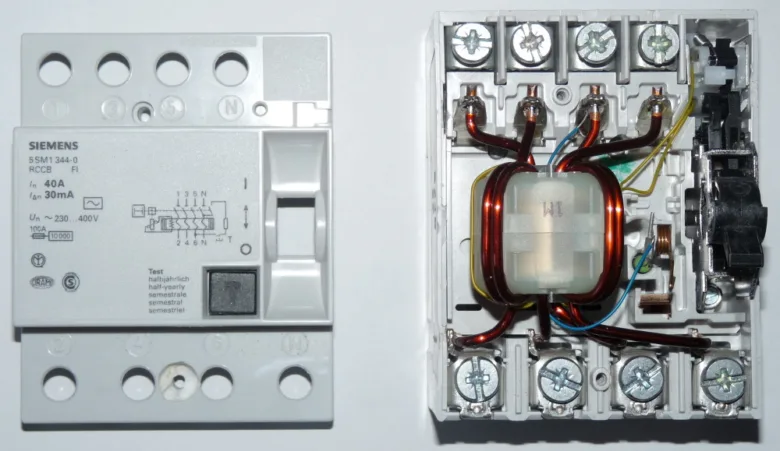

Otázka: Co je součtový proudový transformátor v proudovém chrániči?
Je to toroidní transformátor, který detekuje nerovnováhu proudů ve vodičích a spouští vypnutí při úniku.
Otázka: Jak řešit časté problémy s vypínáním proudového chrániče?
Zkontrolujte zapojení vodičů, zejména zda nejsou spojeny PE a N, a proveďte pravidelnou údržbu a revize elektroinstalace.
Otázka: Jak se rozděluje domácí elektroinstalace do obvodů s proudovými chrániči?
Instalace se dělí do 6 sdružených obvodů, například zásuvky 16 A, osvětlení 10 A, každý chráněný vlastním proudovým chráničem.
Otázka: Jaké jsou ekonomické přínosy použití více proudových chráničů?
Více chráničů zvyšuje bezpečnost, minimalizuje nechtěné vypínání a usnadňuje rychlou diagnostiku poruch, což šetří náklady na opravy.
Otázka: Lze použít proudový chránič v síti TN-C?
Ne, v síti TN-C s vodičem PEN nelze proudový chránič použít, je nutná síť TN-S pro správnou funkci.
Otázka: Jaký je účel testovacího tlačítka na proudovém chrániči?
Simuluje únik proudu, aby ověřil funkci vypnutí chrániče; mělo by se testovat každé 3 měsíce.
Otázka: Co dělat při častém nechtěném vypínání chrániče?
Zkontrolujte elektroinstalaci, zejména správné oddělení vodičů PE a N, a obraťte se na kvalifikovaného elektrikáře.
