Alternátor je klíčové zařízení v elektrotechnice, které přeměňuje mechanickou energii na střídavý elektrický proud. Jeho princip spočívá v indukci napětí pomocí otáčejícího se magnetického pole a statoru. Regulace napětí alternátoru a jeho usměrnění přes diodový můstek zajišťují stabilní a spolehlivý zdroj energie pro různé aplikace.
Hlavní poznatky
- Alternátor pracuje na principu elektromagnetické indukce, kde rotor otáčí magnetické pole a indukuje střídavé napětí ve statoru.
- Typické výstupní napětí alternátoru v 12V soustavě je 14-14,5 V s regulací mezi 13,5 až 14,5 V.
- Stator alternátoru má obvykle třífázové vinutí s 6 nebo 8 cívkami na fázi vyrobené z měděného drátu.
- Vzdálenost mezi statorem a rotorem je velmi malá, cca 0,2-0,3 mm, což zvyšuje účinnost.
- Chlazení alternátoru je zajištěno větracími otvory a žebry, provozní teplota je pod 100 °C.
Jaký je základní princip činnosti alternátoru v elektrotechnice
Alternátor pracuje na principu elektromagnetické indukce, při které se mechanická energie přeměňuje na elektrickou. Rotor vytváří otáčením magnetické pole, které prochází vinutím statoru a indukuje tak ve statoru střídavé napětí. Toto střídavé napětí je základní funkcí alternátoru a slouží jako zdroj elektrické energie v různých elektrozařízeních.
Na jakém principu funguje alternátor?
Alternátor v elektrotechnice funguje na principu elektromagnetické indukce, kdy se magnetické pole vytvářené rotujícím rotorem mění vůči vinutí statoru. Tato změna magnetického pole indukuje ve statorových cívkách střídavé napětí. Rotor je přitom napájen proudem, který vytváří jeho magnetické pole, a to umožňuje regulaci napětí alternátoru. Tento princip umožňuje výrobu střídavého proudu s frekvencí závislou na otáčkách rotoru.
Jak alternátor vyrábí elektrický proud?
V alternátoru rotor s magnetickým polem rotuje uvnitř statoru, jehož vinutí reaguje na změny magnetického pole indukováním střídavého proudu. Tento střídavý proud je poté usměrňován pomocí diodového můstku, který přeměňuje střídavé napětí na stejnosměrné. Takto získaný proud lze využít například v automobilových elektrických systémech nebo v průmyslových zařízeních. Regulace napětí alternátoru zajišťuje stabilní výstupní hodnotu bez fluktuací.
Klíčový fakt: Alternátor běžně vyrábí napětí v rozsahu 12 až 14 voltů, což je standardní hodnota pro napájení automobilových systémů.

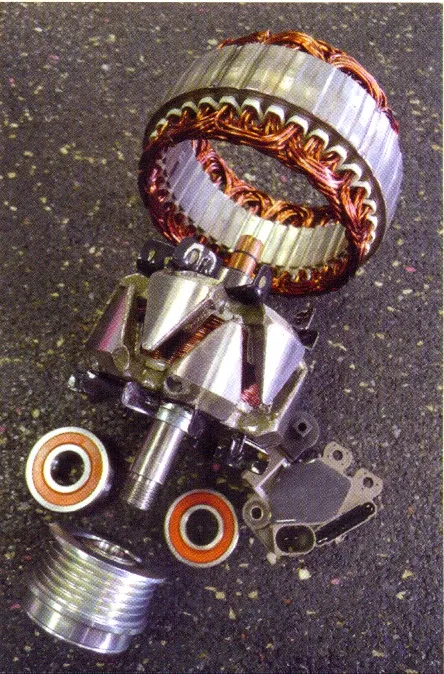

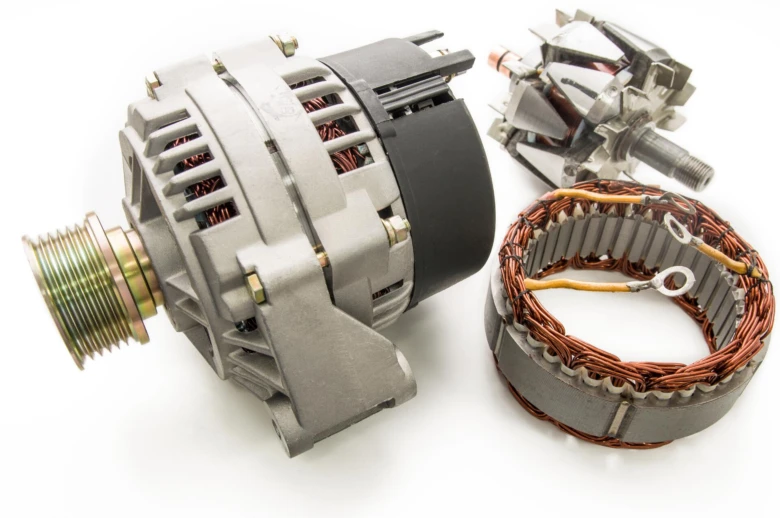

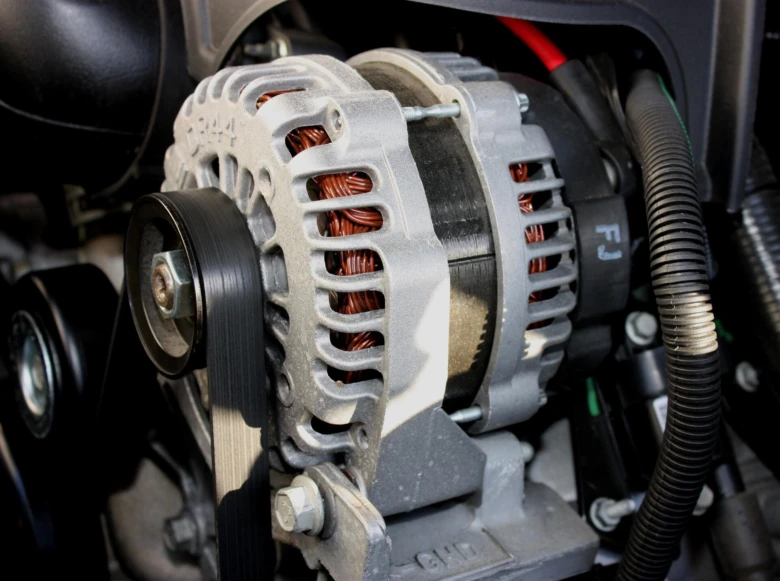

Jaké jsou hlavní části alternátoru a jejich funkce
Alternátor v elektrotechnice sestává z několika klíčových částí, které společně přeměňují mechanickou energii na střídavý elektrický proud pomocí elektromagnetické indukce. Rotor obsahuje budící vinutí, které vytváří točivé magnetické pole synchronní s otáčkami rotoru, obvykle v rozsahu 500 až 7000 otáček za minutu. Toto pole indukuje ve statoru střídavé napětí ve třífázovém měděném vinutí, které se skládá z 6 až 8 cívek na fázi, zapojených nejčastěji do hvězdy.
Stator tvoří pevnou část alternátoru a jeho měděné vinutí je navrženo s ohledem na výkon a proudovou zatížitelnost – průřez drátu a počet závitů přímo ovlivňují maximální výkon, který může dosáhnout 500 až 2100 wattů (35 až 150 ampér při 14 V). Výstupní střídavý proud je následně usměrňován diodovým můstkem, který obsahuje obvykle 6 výkonových diod (3 kladné a 3 záporné) a 3 diody pro budící obvod, čímž vzniká stejnosměrné napětí přibližně 14-14,5 V pro 12V elektrické soustavy.
Rotor může mít několik konstrukčních variant – nejčastěji drápkové póly, které zajišťují efektivní magnetické pole, v některých případech vyniklé póly pro vyšší výkon při nižších otáčkách (500-2500 ot/min), nebo bezkartáčové provedení s vlastním buzením. Hřídel rotoru je uložen v kuličkových ložiscích a často je zakončena šestihranem pro připojení mechanického pohonu. Budicí vinutí rotoru je napájeno přes uhlíkové kartáče a sběrné kroužky, které umožňují řízení proudu do vinutí a tím regulaci výstupního napětí.
Obal alternátoru je vyroben z lehké hliníkové slitiny, která zajišťuje mechanickou ochranu a chlazení. Chlazení je podporováno větracími otvory, žebry a často ventilátorem na hřídeli rotoru, přičemž provozní teplota alternátoru by neměla překročit 100 °C. Diodový můstek je umístěn v blízkosti víka a je chlazen teplovodivou pastou, aby se zabránilo přehřátí a poškození polovodičových součástek.
Regulace napětí alternátoru probíhá řízením proudu do budicího vinutí rotoru. Moderní alternátory mají integrovaný elektronický regulátor napětí, který udržuje výstupní napětí v rozmezí 13,5 až 14,5 V a je často propojen s řídicí jednotkou vozidla (ECU). Regulace zahrnuje omezení proudu a mžikové přerušování budícího proudu pro stabilizaci napětí. Starší modely používají reléové nebo polovodičové regulátory umístěné mimo alternátor.
| Část alternátoru | Funkce | Technické parametry |
|---|---|---|
| Rotor s budícím vinutím | Vytváří točivé magnetické pole | Otáčky 500-7000 ot/min, budicí proud řízen uhlíky |
| Stator s třífázovým měděným vinutím | Indukuje střídavý proud | 6-8 cívek na fázi, výkon 500-2100 W |
| Diodový můstek | Usměrňuje střídavý proud na stejnosměrný | 6 výkonových diod + 3 diody budícího obvodu |
| Hliníkový obal s chlazením | Mechanická ochrana a odvod tepla | Větrací otvory, žebra, ventilátor, max. 100 °C |
Tip: Častou chybou je zanedbání pravidelného čištění větracích otvorů a kontrola stavu ložisek, což vede k přehřátí a předčasnému selhání vinutí. Alternátor se hodí pro aplikace vyžadující stabilní stejnosměrné napětí, například v automobilovém průmyslu nebo elektrocentrálách, ale není vhodný pro zařízení, která potřebují čistě střídavý proud bez usměrnění.
Jak probíhá regulace napětí a buzení alternátoru
Regulace napětí a buzení alternátoru jsou klíčové pro jeho správnou funkci a stabilní výrobu elektrického proudu. Zajišťují, že napětí na výstupu zůstává v optimálním rozmezí, což je nezbytné pro spolehlivý provoz automobilových i průmyslových elektrozařízení.
Mechanismus regulace napětí v alternátoru
Regulátor napětí řídí proud do budícího vinutí rotoru pomocí uhlíků a sběrných kroužků, které přenášejí elektrický proud na rotující část alternátoru. Tento proces udržuje výstupní napětí mezi 13,5 až 14,5 V, což odpovídá optimálnímu rozsahu pro napájení elektrických systémů. Správná regulace zabraňuje přepětí i podnapětí, které by mohly poškodit akumulátor nebo elektroniku.
Moderní elektronická regulace a integrace s ECU
Elektronický regulátor napětí využívá pokročilé technologie, které umožňují mžikové přerušování proudu do budícího vinutí. Tato metoda zajišťuje přesnější kontrolu napětí a rychlou reakci na změny zatížení. Regulace je často integrována s řídicí jednotkou vozidla (ECU), která synchronizuje funkci alternátoru s celkovým provozem motoru a elektrických systémů. Díky této elektronické regulaci se zvyšuje efektivita výroby elektřiny a prodlužuje životnost alternátoru.
- Regulátor napětí optimalizuje proud do budícího vinutí
- Sběrné kroužky a uhlíky zajišťují spolehlivý přenos proudu na rotor
- Elektronická regulace umožňuje rychlé a přesné nastavování napětí
- Integrace s ECU přináší synchronizaci s celkovým systémem vozidla
Tip: Častou chybou je zanedbání kontroly sběrných kroužků a uhlíků, které se opotřebovávají a mohou způsobit nepravidelnou regulaci napětí. Pro koho se to hodí: moderní vozidla s elektronickou regulací; pro koho ne: starší zařízení s mechanickými regulátory, kde je nutná pravidelná údržba.
Jak se alternátor používá a jaké jsou jeho typické parametry
Alternátor se v elektrotechnice používá především jako zdroj střídavého elektrického proudu, který po usměrnění slouží k napájení elektrických systémů. Ve funkci alternátoru v automobilu zajišťuje stabilní napětí přibližně 14-14,5 V, což odpovídá potřebám autobaterií a elektrických spotřebičů. Jeho výkon může dosahovat až 2100 W (150 A), což umožňuje napájet i náročnější komponenty vozidla. Elektromagnetická indukce v rotoru a statoru vytváří elektrický proud, který diodový můstek usměrňuje na stejnosměrný.
Alternátory se také běžně využívají v zemědělských strojích a elektrocentrálách, kde garantují spolehlivý zdroj energie. Regulace napětí alternátoru je zásadní pro ochranu připojených zařízení a zajištění konstantního výkonu. Cena alternátoru se liší podle výkonu a konstrukce, ale základní automobilové modely jsou cenově dostupné pro běžné použití.
| Aplikace | Výstupní napětí (V) | Výkon (W) | Proud (A) |
|---|---|---|---|
| Automobilový průmysl | 14-14,5 | 2100 | 150 |
| Zemědělské stroje | 12-14 | 1000-1500 | 80-120 |
| Elektrocentrály | 220-400 | 1000-5000 | Variabilní |
Jaké jsou rozdíly mezi alternátorem a dynamem
Alternátor a dynamo představují dvě základní technologie výroby elektrického proudu, lišící se typem generovaného proudu a konstrukčním řešením. Alternátor v elektrotechnice vyrábí střídavý proud na principu elektromagnetické indukce mezi rotujícím rotorem a pevně uloženým statorem. Tento střídavý proud je následně usměrněn diodovým můstkem, který sestává obvykle ze 6 výkonových diod (3 kladné a 3 záporné) a 3 diod pro budící obvod, na stejnosměrný proud vhodný pro napájení elektrických zařízení a dobíjení akumulátoru. Dynamo oproti tomu generuje přímo stejnosměrný proud pomocí komutátoru, který mechanicky přepíná směr proudu ve vinutí.
Alternátor dosahuje účinnosti kolem 70-80 % a umožňuje stabilní regulaci napětí v rozsahu 13,5 až 14,5 V u 12V soustav díky elektronickému regulátoru napětí, který řídí proud budicí cívkou rotoru přes uhlíky a sběrné kroužky. Tento moderní způsob regulace výrazně snižuje kolísání napětí a přetížení elektrického systému. Dynamo má nižší účinnost a jeho regulace napětí je omezená, často realizovaná mechanickými nebo reléovými regulátory, což vede k větším výkyvům napětí a rychlejšímu opotřebení komponent.
Konstrukce alternátoru zahrnuje rotor s budícím vinutím a drápkovými póly, stator s třífázovým měděným vinutím (obvykle 6 nebo 8 cívek na fázi) a diodový můstek pro usměrnění proudu. Dynamo obsahuje vinutí s komutátorem a kartáči, které mechanicky přepínají proud. Alternátory dosahují výkonu od 500 do 2100 W (35 až 150 A při 14 V), což je několikanásobně více než u dynam, a umožňují efektivní výrobu elektrické energie i při nízkých otáčkách (500-2500 ot/min) díky konstrukci s vyniklými póly rotoru.
- Alternátor vyrábí střídavý proud, který je usměrněn diodovým můstkem na stejnosměrný
- Dynamo generuje přímo stejnosměrný proud pomocí komutátoru
- Alternátor dosahuje účinnosti 70-80 %, dynamo nižší
- Regulace napětí alternátoru probíhá elektronicky s přesností ±0,5 V
- Dynamo používá mechanické nebo reléové regulátory s většími výkyvy napětí
- Alternátor dosahuje výkonu 500-2100 W, dynamo je omezeno na nižší proudy
Alternátor je proto preferovaným zdrojem elektrické energie v moderních automobilech a elektrozařízeních díky vyšší spolehlivosti, lepší regulaci napětí a schopnosti dodávat vyšší proudy bez přetížení. Dynamo se dnes používá jen v některých specializovaných aplikacích, kde není potřeba vysoký výkon nebo stabilní napětí.
Častá chyba: Při provozu dynam je běžné přetížení komutátoru a rychlé opotřebení kartáčů, což vede k poruchám dobíjení a kolísání napětí. Alternátor tyto problémy minimalizuje díky bezkontaktnímu usměrňovači a elektronické regulaci.
Pro koho se to hodí vs pro koho ne: Alternátor je vhodný pro vozidla a zařízení vyžadující stabilní napájení a vyšší výkon nad 35 A. Dynamo může být použito v jednoduchých systémech s nízkou spotřebou a tam, kde není dostupná elektronická regulace, například v historických vozidlech nebo základních generátorech.

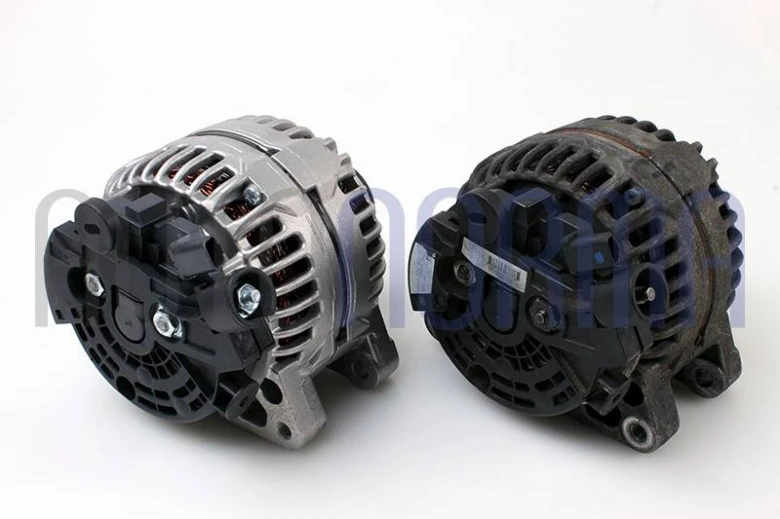

Jak probíhá chlazení a údržba alternátoru
Metody chlazení alternátoru
Chlazení alternátoru zajišťují především větrací otvory ve hliníkovém obalu a žebra na jeho povrchu, která zvětšují plochu pro odvod tepla vznikajícího elektromagnetickou indukcí ve vinutích rotoru i statoru. Na hřídeli rotoru je často umístěn axiální ventilátor, který při otáčkách 3000 až 6000 ot/min generuje dostatečný proud vzduchu pro efektivní chlazení. Provozní teplota alternátoru běžně nepřesahuje 100 °C, což je klíčové pro zachování izolačních vlastností vinutí a životnosti elektronických součástek. U vysokovýkonných alternátorů (nad 150 A) se používá doplňkové kapalinové chlazení, které snižuje tepelné zatížení diodového můstku a regulátoru napětí.
Nejčastější poruchy a diagnostika alternátoru
Nejčastější poruchou jsou opotřebená kuličková ložiska, která způsobují charakteristické hučení nebo pískání při otáčení hřídele. Další častou závadou jsou poruchy regulátoru napětí, zejména u elektronických typů citlivých na teplotní výkyvy nad 80 °C, což může vést k nestabilnímu dobíjení a přebíjení akumulátoru. Poškození sběrných kroužků a uhlíků vyvolává přerušovaný proud do budící cívky, což se projeví kolísáním výstupního napětí. Pravidelná diagnostika zahrnuje měření napětí na svorkách B+ a B-, kontrolu odporu vinutí a poslech zvuků ložisek. Včasná výměna ložisek a čištění sběrných kroužků prodlužují životnost alternátoru a snižují riziko náhlého selhání.
Tip: Při údržbě věnujte zvýšenou pozornost stavu ložisek a funkčnosti regulátoru napětí, protože zanedbání těchto komponent vede k až 70 % poruch alternátorů v automobilovém provozu.
Moderní technologie regulace alternátoru a integrace s ECU
Moderní technologie regulace napětí alternátoru výrazně zlepšují jeho funkci a spolehlivost. Elektronická regulace řídí proud do budícího vinutí pomocí mžikového přerušování proudu, což umožňuje přesné nastavení napětí a ochranu komponent. Tento systém komunikuje s řídicí jednotkou vozidla (ECU), která optimalizuje výkon alternátoru podle aktuálních potřeb elektrického systému. Princip alternátoru je založen na elektromagnetické indukci mezi rotorem a statorem a usměrnění proudu pomocí diodového můstku, přičemž elektronická regulace napětí alternátoru představuje klíčový posun od tradičních mechanických řešení.
Alternátor v elektrotechnice – podrobný popis principu a funkcí
Elektronická regulace alternátoru tak představuje moderní způsob, jak zajistit stabilní napětí a efektivní dodávku elektřiny ve vozidlech s pokročilými řídicími systémy.
Časté dotazy o principu a funkci alternátoru
Otázka: Na jakém principu funguje alternátor?
Alternátor pracuje na principu elektromagnetické indukce, kdy rotor vytváří magnetické pole, které v statoru indukuje střídavé napětí. Toto napětí je následně usměrňováno diodovým můstkem pro další využití.
Otázka: Jaké jsou hlavní části alternátoru?
Hlavní části alternátoru jsou rotor s budícím vinutím, stator s třífázovým vinutím, diodový můstek a regulátor napětí. Důležitá jsou také ložiska, která zajišťují hladký chod rotoru.
Otázka: Jaká je definice alternátoru?
Alternátor je zařízení vyrábějící střídavý elektrický proud pomocí elektromagnetické indukce. Díky diodovému můstku se střídavý proud přeměňuje na stejnosměrný pro napájení spotřebičů.
Otázka: Jaký je rozdíl mezi dynamem a alternátorem?
Alternátor generuje střídavý proud s vyšší účinností a výkonem, který usměrňuje diodový můstek. Dynamo vyrábí stejnosměrný proud přímo, ale má nižší spolehlivost a nižší výkon.
Otázka: Jak probíhá regulace napětí v alternátoru?
Regulátor napětí udržuje výstupní napětí stabilní mezi 13,5 až 14,5 V řízením proudu do budící cívky rotoru přes uhlíky a sběrné kroužky.
Otázka: Jaké jsou běžné poruchy alternátoru?
Časté chyby zahrnují opotřebení ložisek, selhání regulátoru napětí a poškození diodového můstku nebo vinutí, což vede k poklesu výkonu a hlučnosti.
Otázka: Jak se provádí diagnostika alternátoru?
Diagnostika zahrnuje měření napětí, proudu a kontrolu pomocí osciloskopu, který odhalí závady v regulaci, diodovém můstku nebo ložiscích.
Otázka: Jaký je typický výkon automobilového alternátoru?
Automobilové alternátory mají výkon mezi 500 a 2100 W, což odpovídá proudu 35 až 150 A při napětí 14 V.
Otázka: Co zajišťuje chlazení alternátoru?
Chlazení je zajištěno větracími otvory, hliníkovými žebry a často ventilátorem na rotoru, což udržuje teplotu pod 100 °C.
Otázka: Jaký je význam diodového můstku v alternátoru?
Diodový můstek přeměňuje střídavý proud na stejnosměrný, což je nezbytné pro stabilní napájení elektrických zařízení a nabíjení baterie.
Otázka: Jaký je princip buzení alternátoru a jak se provádí?
Buzení probíhá pomocí stejnosměrného proudu, který prochází vinutím rotoru a vytváří magnetické pole potřebné k indukci střídavého napětí.
Otázka: Jaké jsou kroky při zapojení alternátoru v automobilu?
Alternátor se připojuje k baterii, regulátoru napětí a elektrické zátěži; klíčové je správné připojení výstupního kabelu na baterii a ovládacích kabelů na regulátor.
Otázka: Jak funguje diodový můstek v alternátoru a jaký je jeho účel?
Sestává ze 6 diod, které usměrňují střídavý proud na stejnosměrný a zajišťují tak stabilní napájení elektrických systémů.
Otázka: Jak se synchronizuje rotor a stator v alternátoru?
Synchronizace nastává díky otáčení rotoru ve statoru při daných otáčkách (např. 3000 ot./min při 50 Hz), což umožňuje konstantní indukci napětí.
Otázka: Jaké moderní technologie se používají pro regulaci alternátoru v automobilu?
Moderní alternátory využívají elektronické regulátory napětí integrované do řídicí jednotky vozidla (ECU), které optimalizují výkon a snižují spotřebu paliva.
