Elektrická pojistka slouží jako klíčový bezpečnostní prvek, který chrání elektrická zařízení před přetížením a zkratem. Její konstrukce a druhy, například závitové pojistky, určují, jak efektivně dokáže zabránit poškození obvodů. Správná volba a instalace pojistky výrazně přispívá k bezpečnosti a spolehlivosti elektrických systémů.
Co si zapamatovat
- Elektrická pojistka přeruší proud při překročení jmenovité hodnoty, čímž chrání obvod před přetížením a zkratem.
- Rozměry válcových pojistek jsou standardizovány, například 10×38 mm pro proudy 0,5-25 A.
- Tavný vodič pojistky bývá vyroben ze stříbra nebo mědi pro optimální vodivost a nízkou teplotu tavení.
- Pojistky se dělí podle charakteristik vypínání na typy TT, T, M, F a TF, které ovlivňují dobu vypnutí.
- Elektronické pojistky (eFuses) reagují na zkrat během stovek nanosekund, což je výrazně rychlejší než u klasických tavných pojistek.
Princip fungování elektrické pojistky
Elektrická pojistka přerušuje elektrický proud při překročení jmenovité hodnoty, čímž chrání obvod před přetížením a zkratem. Tento přerušovací proces probíhá díky tavnému vodiči, který se při nadproudu přepálí a tím rozpojí elektrický okruh. Tavný vodič je obvykle vyroben ze stříbra nebo mědi, což zaručuje spolehlivou funkci díky jejich vysoké vodivosti a přesně definované teplotě tavení. Konstrukce pojistky často zahrnuje také křemičitý písek, který pomáhá uhasit vznikající elektrický oblouk a zvyšuje bezpečnost při přerušení proudu.
Materiály tavného vodiče a jejich vlastnosti
Tavný vodič v elektrické pojistce je nejčastěji vyroben ze stříbra nebo mědi. Stříbro poskytuje velmi dobrou elektrickou vodivost a taje při teplotě přibližně 961 °C, což umožňuje přesné a rychlé přerušení proudu. Měď je rovněž oblíbená pro svou vodivost a mechanickou pevnost, i když její teplota tavení je o něco vyšší než u stříbra. Volba materiálu ovlivňuje dobu přerušení a spolehlivost pojistky. Správná konstrukce tavného vodiče umožňuje pojistce reagovat obvykle do jedné sekundy při vysokém přetížení.
Úloha křemičitého písku v pojistce
Křemičitý písek, který se nachází uvnitř pojistkové patrony, plní několik klíčových funkcí. Při přepálení tavného vodiče vzniká elektrický oblouk, jehož zhasnutí je nezbytné pro bezpečné přerušení proudu. Křemičitý písek tento oblouk uhasí a zároveň tlumí tlakové vlny vznikající při rychlém rozpojení obvodu. Díky tomu se snižuje riziko poškození okolních komponent a zvyšuje se bezpečnost celé elektroinstalace.
- elektrická pojistka obsahuje tavný vodič ze stříbra nebo mědi
- přerušení proudu nastává při přepálení tavného vodiče
- křemičitý písek pomáhá uhasit elektrický oblouk a tlumit tlakové vlny
Tip: Při výběru pojistky vždy zkontrolujte její jmenovitou proudovou hodnotu a typ konstrukce. Nesprávná volba může vést k opožděnému přerušení nebo nežádoucímu výpadku.
Jak funguje elektrická pojistka a k čemu slouží? Její funkce spočívá v rychlém přerušení proudu pomocí tavného vodiče, který se přepálí při nadměrném zatížení. Tento jednoduchý, ale spolehlivý princip je základem ochrany elektrických obvodů v domácnostech i průmyslu.
Typy a rozměry elektrických pojistek
Elektrické pojistky se liší konstrukcí, rozměry i vypínací charakteristikou, což určuje jejich vhodnost pro různé aplikace v elektroinstalaci. Základní druhy pojistek jsou závitové, válcové a přístrojové, přičemž každá skupina má své specifické proudové rozsahy a konstrukční vlastnosti.
Závitové pojistky
Závitové pojistky využívají Edisonův závit (typicky E27 nebo E14), což umožňuje jednoduchou výměnu v běžných pojistkových patičkách. Jsou určeny pro nižší proudy, obvykle do 20 A, a často se používají v domácnostech pro jištění obvodů s menším zatížením. Jejich konstrukce je jednoduchá, ale je třeba dbát na správný výběr dle požadovaného proudu a charakteristiky.

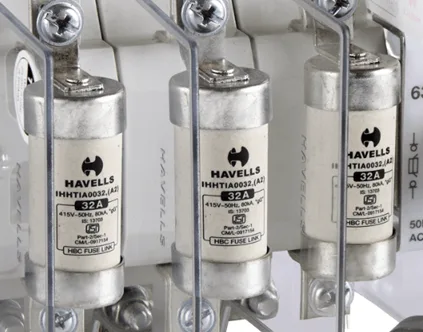

Válcové pojistky
Válcové pojistky jsou dostupné v rozměrech 10×38 mm, 14×51 mm a 22×58 mm a pokrývají proudové rozsahy od 0,5 A do 125 A. Tyto pojistky se využívají především v průmyslových aplikacích a větších elektrických rozvodech. Konstrukce válcových pojistek je často keramická, což zvyšuje jejich odolnost vůči mechanickému poškození a tepelné zátěži. Volba správného rozměru a proudu je klíčová pro bezpečné jištění.
| Typ pojistky | Rozměry (mm) | Proud (A) | Konstrukce |
|---|---|---|---|
| Závitová pojistka | Edisonův závit E14, E27 | do 20 | keramická/kovová |
| Válcová pojistka | 10×38, 14×51, 22×58 | 0,5-125 | keramická |
| Přístrojová pojistka | dle typu | různý | různá |
Charakteristiky vypínání pojistek
Charakteristika pojistky určuje dobu reakce na přetížení a zkratová proudová zatížení. Mezi běžné vypínací charakteristiky patří TT (velmi pomalá), T (pomalá), M (střední), F (rychlá) a TF (velmi rychlá). Výběr správné charakteristiky závisí na typu jištěného zařízení a požadavcích na ochranu. Například charakteristika F se používá pro ochranu elektroniky, zatímco TT je vhodná pro motorové obvody s vyšším náběhovým proudem.
Tip: Častá chyba při použití elektrických pojistek je nesprávná volba charakteristiky, která může vést k nežádoucím výpadkům nebo naopak nedostatečné ochraně. Pro správný výběr doporučuji konzultovat technické listy výrobců, například dostupné na www.eagri.cz.
Rozdíly mezi keramickou a závitovou pojistkou spočívají především v konstrukci a tepelně mechanické odolnosti; keramické pojistky snesou vyšší teploty a jsou vhodnější pro průmyslové aplikace, kdežto závitové pojistky se hodí do běžných domácích instalací.
Znalost druhů elektrických pojistek a jejich charakteristik je základem pro bezpečné a spolehlivé jištění elektrických obvodů.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Použití a správná instalace elektrických pojistek
Použití a správná instalace elektrických pojistek jsou klíčové pro bezpečný provoz v domácnostech, průmyslových rozváděčích i automobilech. Následující podsekce popisují specifika jednotlivých oblastí a doporučují postupy pro bezpečné jištění a výměnu pojistek.
Použití pojistek v automobilovém průmyslu
Automobilová pojistka má obvykle plastové tělo a kovové kontakty, přičemž barevné označení usnadňuje rychlou identifikaci jmenovitého proudu. Hodnoty proudu se pohybují mezi 2 a 80 A podle typu a funkce obvodu. Takové pojistky chrání elektrické obvody vozidla před přetížením a zkratem, čímž zabraňují poškození elektroniky i požárům.
Bezpečnostní doporučení při výměně pojistek
Při výměně pojistky je nezbytné vždy vypnout hlavní napájení, aby se předešlo úrazu elektrickým proudem a dalším škodám. Nová pojistka musí mít stejné parametry – zejména jmenovitý proud a typ konstrukce – aby zajistila správné funkce a zabránila riziku požáru. Použití nesprávné pojistky patří k nejčastějším chybám, které mohou vést k vážným závadám.
Postupy správné instalace pojistky
Instalace pojistky začíná volbou správného druhu a jmenovitého proudu podle charakteristiky elektrického obvodu. Pojistka musí být pevně upevněna do svorkovnice nebo zásuvky, aby nedošlo k uvolnění či špatnému kontaktu. Doporučuje se pravidelná kontrola stavu pojistky, zejména u keramických a závitových pojistek v průmyslových rozváděčích, kde dlouhodobé použití může vést k únavě materiálu.
- Výběr pojistky – zvolte typ a jmenovitý proud odpovídající elektrickému obvodu
- Vypnutí napájení – zajistěte bezpečnost před instalací nebo výměnou
- Montáž pojistky – pevně upevněte pojistku do příslušného držáku či zásuvky
- Kontrola funkčnosti – ověřte správné zapojení a bezvadný kontakt
- Pravidelná údržba – kontrolujte stav pojistek zejména po delším provozu
Tip: Na co si dát pozor – instalace pojistky s nesprávnou charakteristikou nebo jmenovitým proudem může způsobit časté vybavení nebo naopak selhání ochrany. Pro domácí elektroinstalace se nehodí pojistky určené pro průmyslové rozváděče, stejně jako automobilové pojistky nemají použití v běžných domovních rozvodech.
Rozdíl mezi pojistkou a jističem
Pojistka a jistič slouží k ochraně elektrických obvodů přerušením proudu při přetížení nebo zkratu, avšak jejich konstrukce a funkce se výrazně liší. Elektrická pojistka je jednorázový ochranný prvek, který přeruší tok proudu přepálením tavného vodiče uvnitř pojistkové patrony. Po aktivaci pojistku nelze obnovit a je nutné ji vyměnit za novou. Jistič je naopak opakovaně použitelný spínač vybavený elektromagnetickou a tepelnou vypínací cívkou, která umožňuje rychlé a bezpečné opětovné sepnutí obvodu bez nutnosti výměny zařízení.
Co je elektrická pojistka a jaká je její funkce
Pojistka poskytuje spolehlivou ochranu v obvodech s nízkou frekvencí vypínání, kde není potřeba opakovaně resetovat jištění. V domácí elektroinstalaci se často používají keramické a závitové pojistky, které se liší konstrukcí i vypínací charakteristikou. Keramické pojistky mají větší tepelnou odolnost a obsahují hasební prostředek (křemičitý písek) pro efektivní uhašení elektrického oblouku, což je činí vhodnými do náročnějších podmínek. Závitové pojistky s Edisonovým závitem jsou levnější a jednodušší na instalaci, ale mají nižší odolnost vůči teplotním a mechanickým vlivům.
| Vlastnost | Pojistka | Jistič |
|---|---|---|
| Typ zařízení | Jednorázové | Opakovaně použitelné |
| Přerušení proudu | Přepálení tavného vodiče | Vypnutí elektromagnetickou a tepelnou cívkou |
| Opakované použití | Ne | Ano |
| Vhodnost použití | Jednoduché obvody, automobilová elektroinstalace | Domácí elektroinstalace, průmyslové instalace |
Při výběru mezi pojistkou a jističem je zásadní zvážit četnost vypínání a požadavky na údržbu. Pojistky se osvědčují v aplikacích s nízkou četností spínání, například v automobilové elektroinstalaci, kde chrání jednotlivé okruhy před přetížením a zkratem. Jističe jsou vhodnější pro domácí a průmyslové instalace, kde je potřeba rychlé opakované zapnutí obvodu bez výměny součástky.
Tip: Častou chybou je zaměňování keramických a závitových pojistek bez zohlednění jejich vypínacích charakteristik. Výběr musí odpovídat typu obvodu a provozním podmínkám, jinak hrozí neefektivní ochrana nebo předčasné vybavení.
Pro domácí elektroinstalace doporučuji používat jističe, protože umožňují bezpečné a pohodlné opakované sepnutí obvodu bez nutnosti výměny. Pojistky jsou vhodné především v aplikacích s nízkou četností spínání, kde je jejich jednoduchost a nízká cena výhodou.
Moderní technologie a diagnostika pojistek
Princip elektronických pojistek eFuse
Elektronická pojistka eFuse využívá výkonové MOSFETy, které umožňují detekci přetížení nebo zkratu během 200 až 500 nanosekund, což je přibližně 2000× rychlejší reakce než u běžných tavných pojistek s dobou vypnutí kolem 1 sekundy. Nastavitelný proudový limit umožňuje přesné přizpůsobení ochrany konkrétnímu zařízení, čímž se minimalizuje riziko zbytečného vypnutí. eFuse navíc integruje přepěťovou a podpěťovou ochranu, tepelný dohled a signalizaci aktivace či poruchy, což výrazně zvyšuje bezpečnost a usnadňuje diagnostiku v nízkonapěťových systémech (5-12 V), například v elektronice a automobilovém průmyslu.
Diagnostika a kontrola klasických pojistek
Kontrola klasických tavných pojistek probíhá primárně vizuální inspekcí – prasklá nebo přepálená vložka v keramické nebo skleněné patroně jasně indikuje poruchu. Pro přesnější ověření se používá multimetr nastavený na měření kontinuity, kdy přerušená pojistka vykazuje nekonečný odpor. Pravidelná diagnostika zahrnuje také kontrolu dotažení kontaktů a stav hasebního prostředku (například křemičitého písku), což přispívá k dlouhodobé spolehlivosti. Nedostatečná údržba může vést k nečekaným výpadkům a poškození zařízení.
- Elektronické pojistky eFuse reagují během stovek nanosekund, výrazně rychleji než tavné pojistky
- Diagnostika klasických pojistek kombinuje vizuální kontrolu s měřením multimetrem
- Pravidelná údržba zahrnuje kontrolu kontaktů a integritu hasebního prostředku
Tip: Častou chybou je spoléhání se výhradně na vizuální kontrolu keramických pojistek, protože drobné praskliny nebo mikrotrhliny mohou uniknout pozornosti a způsobit selhání ochrany bez zjevného signálu. Doporučuji proto vždy doplnit kontrolu měřením kontinuity.
Odborná rada: Elektronické pojistky eFuse jsou vhodné pro moderní nízkonapěťové aplikace s požadavkem na rychlou a přesnou ochranu, zatímco klasické tavné pojistky zůstávají efektivní a ekonomickou volbou pro standardní jištění v domácnostech a průmyslu, kde není potřeba okamžité vypnutí.
Časté dotazy o elektrických pojistkách
Otázka: Jak funguje elektrická pojistka?
Elektrická pojistka obsahuje tavný vodič, který se při přetížení přepálí a přeruší tak elektrický proud během přibližně 1 sekundy. Tento mechanismus chrání elektrický obvod před poškozením způsobeným nadproudem.
Otázka: Jaké jsou hlavní typy elektrických pojistek?
Mezi základní druhy elektrických pojistek patří závitové pojistky (E27, E14), keramické pojistky vhodné pro vyšší proudy a válcové pojistky o rozměrech 10×38 mm, 14×51 mm a 22×58 mm s proudovým rozsahem od 0,5 A do 125 A.
Otázka: Jaký je rozdíl mezi pojistkou a jističem?
Pojistka je jednorázové zařízení, které přeruší proud přepálením tavného vodiče, zatímco jistič je opakovaně použitelný spínač, který lze manuálně nebo automaticky zapnout po vypnutí.
Otázka: Jak správně vybrat elektrickou pojistku?
Vyberte pojistku podle jmenovitého proudu a vypínací charakteristiky odpovídající požadavkům elektrického obvodu a typu zátěže.
Otázka: Jak se instaluje elektrická pojistka?
Při instalaci vypněte napájení, vyjměte poškozenou pojistku, vložte novou se stejnými parametry a zkontrolujte pevnost upevnění i funkčnost obvodu.
Otázka: Kdy je třeba měnit pojistku?
Vyměňte pojistku ihned po jejím přepálení nebo pokud je viditelně poškozená; opravovat ji nelze kvůli vysokému riziku požáru.
Otázka: Jaké materiály se používají pro tavné vodiče?
Nejčastěji se používá stříbro s teplotou tavení 961 °C a měď pro svou vysokou vodivost a spolehlivost.
Otázka: Co znamenají vypínací charakteristiky pojistek?
Charakteristiky TT, T, M, F a TF definují dobu reakce pojistky na přetížení od velmi pomalé po velmi rychlou.
Otázka: Jaké jsou bezpečnostní zásady při výměně pojistky?
Před výměnou vždy vypněte napájení, použijte pojistku se stejnými parametry a nikdy nevyužívejte poškozené nebo upravené pojistky.
Otázka: K čemu slouží křemičitý písek v pojistce?
Křemičitý písek tlumí elektrický oblouk a tlakové vlny při přerušení proudu, což zvyšuje bezpečnost a životnost pojistky.
Otázka: Jak se diagnostikuje pojistka?
Diagnostika probíhá vizuální kontrolou nebo měřením kontinuity multimetrem, který zjistí přerušený tavný vodič.
Otázka: Jaké jsou výhody elektronických pojistek eFuse?
eFuse reagují na zkrat během nanosekund, mají nastavitelné proudové limity a indikaci chyb, čímž výrazně zvyšují spolehlivost ochrany.
Otázka: Jaký je proudový rozsah válcových pojistek?
Válcové pojistky nabízejí proudy od 0,5 A do 125 A podle velikosti a konstrukce.
Otázka: Kde se nejčastěji používají pojistky?
Používají se v domácích elektroinstalacích, průmyslových rozváděčích i automobilovém průmyslu pro ochranu před přetížením a zkratem.
Otázka: Jaký je rozdíl mezi keramickou a závitovou pojistkou?
Keramické pojistky jsou pevné a vhodné pro vyšší proudy, zatímco závitové pojistky mají Edisonův závit a používají se pro nižší proudy do 20 A.
Tipy pro bezpečné jištění elektrických obvodů pojistkami
Používejte vždy pojistky odpovídající proudovému zatížení a vypínací charakteristice obvodu. Častou chybou je nahrazování pojistek vyšším proudem, což ohrožuje bezpečnost a může vést k požáru. Pro domácí elektroinstalace se hodí keramické pojistky, zatímco jističe jsou vhodnější tam, kde je potřeba opakované spínání.
