Numerické modelování ve stavebnictví představuje klíčový nástroj pro přesné plánování a ověřování konstrukčních řešení. Zvláště u dřevostaveb umožňuje digitální simulace zohlednit specifika materiálu a optimalizovat návrh s využitím moderních softwarů a BIM technologií. Díky tomu lze zvýšit efektivitu výstavby i dlouhodobou odolnost konstrukce.
Klíčové závěry
- Numerické modelování ve stavebnictví umožňuje optimalizovat návrh i provoz budov během celého životního cyklu.
- BIM proces zahrnuje správu dat o budově a koordinaci účastníků pomocí společného datového prostředí (CDE).
- Typický rámový prvek dřevostavby má průřez 180 × 700 mm a používá lepené lamelové dřevo třídy GL24h.
- Spojení rámových prvků je často realizováno vruty o průměru 11 mm a délce 400 mm ve specifických rozmístěních.
- Numerické modely dřevostaveb se vytvářejí v softwarech jako Scia Engineer a ANSYS, které umožňují statické i dynamické analýzy.
Co je numerický model a jak se používá ve stavebnictví a dřevostavbách
Numerický model ve stavebnictví a dřevostavbách představuje matematickou a fyzikální reprezentaci konstrukce, která umožňuje simulovat její chování pod reálnými zatíženími, například větrem, sněhem nebo statickým tlakem. Tento model umožňuje provádět statické i dynamické analýzy podle platných norem, například ČSN EN 1995-1-1 pro dřevostavby, a tím přesně identifikovat kritická místa konstrukce. Použití numerických modelů výrazně zvyšuje bezpečnost stavby a umožňuje optimalizovat návrh tak, aby se snížily materiálové náklady bez kompromisů na únosnosti.
Numerické simulace konstrukcí využívají specializovaný software jako Scia Engineer pro prutovoskořepinové modely a ANSYS pro objemové konečné prvky, který integruje data z digitálního modelování stavebnictví a BIM (Building Information Modeling). BIM ve dřevostavbách slouží jako komplexní proces správy dat o budově během celého životního cyklu, od návrhu přes výstavbu až po provoz a údržbu. Koordinátor BIM zajišťuje správu dokumentace a využívání společného datového prostředí (CDE), což podporuje přesnou spolupráci mezi projektanty, dodavateli a investory. Díky tomu lze plánovat stavební procesy s vyšší přesností a využívat IoT technologie pro monitorování stavu konstrukce v reálném čase, například sledování vlhkosti dřeva a deformací nosných prvků.
Statické posouzení dřevostaveb založené na numerických modelech snižuje riziko nečekaných poruch tím, že umožňuje simulovat zatížení přesahující běžné normové hodnoty a analyzovat chování spojů, například vrutových spojení s přesnými parametry (průměr 11 mm, délka 400 mm, rozmístění podle experimentálních testů). Takové modely potvrzují konzervativní charakter norem a pomáhají předejít konstrukčním chybám, které by mohly vést k poškození nebo selhání stavby.
Co je to numerický model a jak se používá ve dřevostavbách
Numerický model ve dřevostavbách simuluje fyzikální chování konstrukce na základě přesných parametrů materiálů a spojů, což umožňuje předvídat reakce na zatížení včetně deformací a porušení. Tento přístup zajišťuje přesnější statické posouzení nosných prvků, například rámových stěn s průřezy 180 × 700 mm a spojů s vruty Rothoblaas VGS11400, a umožňuje optimalizovat návrh tak, aby se minimalizovalo riziko konstrukčních vad. Modelování rovněž pomáhá plánovat údržbu a předcházet problémům během provozu.
Častá chyba: Nedostatečné zohlednění okrajových podmínek při tvorbě numerického modelu může vést k nesprávným výsledkům, například k předčasnému vzniku trhlin, jak ukázaly experimenty s rámovou stojkou zatíženou na 60 % návrhové únosnosti. Proto je nezbytné přesně definovat podmínky ukotvení a materiálové vlastnosti.
Pro koho se numerický model hodí: Tento nástroj je nezbytný pro projektanty a statiky, kteří navrhují nosné konstrukce dřevostaveb s požadavky na vysokou bezpečnost a efektivitu materiálů. Naopak pro jednoduché nízkonákladové stavby bez složitých konstrukčních detailů nemusí být použití numerického modelu vždy ekonomicky výhodné.
Numerické modelování tak přispívá k efektivnímu řízení stavebních procesů, snižuje materiálové náklady a zvyšuje spolehlivost dřevostaveb od fáze návrhu až po provoz.
Výhody a přínosy numerického modelování pro návrh a řízení stavebních procesů
Numerické modelování představuje významný posun v návrhu a řízení stavebních procesů, zejména u dřevostaveb. Tento moderní přístup umožňuje detailní analýzy a optimalizace konstrukcí, které vedou k vyšší přesnosti, úsporám nákladů a efektivnějšímu řízení stavebních fází. V následujících částech popíši hlavní přínosy numerických modelů ve stavebnictví a při stavbě dřevostaveb.
Jak numerické modelování zvyšuje přesnost návrhu dřevostaveb
Numerické modelování umožňuje provádět podrobné numerické simulace konstrukcí dřevostaveb, které zahrnují různé typy zatížení, jako jsou statické, dynamické či klimatické vlivy. Díky těmto simulacím lze přesněji vyhodnotit, jak bude konstrukce reagovat na reálné podmínky, což výrazně snižuje riziko statických chyb. Tento přístup umožňuje optimalizovat použití materiálů bez kompromisů na bezpečnosti a trvanlivosti stavby. Přesnost návrhu, dosažená díky software pro numerické modelování a metodám digitálního modelování stavebnictví, tedy přináší lepší statické posouzení dřevostaveb a vyšší kvalitu výsledné stavby.
Úspora času a nákladů díky numerickému modelování
Použití numerických modelů výrazně zrychluje proces vývoje konstrukčních variant a jejich optimalizace. Projektanti mohou rychle testovat různé možnosti a identifikovat kritické body konstrukce ještě před zahájením fyzické výstavby. To vede k výrazné časové úspoře a snižuje náklady na opravy či úpravy během realizace. Optimalizace konstrukce díky numerickému modelu pomáhá minimalizovat spotřebu materiálu a pracovní náklady. Řízení stavebních procesů se tak stává efektivnějším, což potvrzují i zkušenosti s implementací BIM ve dřevostavbách a využitím IoT ve stavebnictví pro monitorování průběhu výstavby.
- Numerické simulace konstrukcí umožňují předcházet chybám ještě v návrhové fázi
- Software pro numerické modelování zkracuje dobu přípravy projektu
- Optimalizace konstrukce vede k úspoře materiálu i financí
- Lepší řízení stavebních procesů snižuje riziko stavebních zpoždění
Odborná rada: Pro správné využití metod numerického modelování ve stavebnictví a dřevostavbách doporučuji detailní znalost softwaru a pravidelnou aktualizaci modelů podle skutečných podmínek stavby, jak uvádí zdroje na https://eagri.cz.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Metody a softwary pro tvorbu numerických modelů dřevostaveb
Numerické modelování dřevostaveb využívá metody konečných prvků, které detailně zachycují mechanické chování konstrukce při zatížení. Pro tuto práci se používají specifické softwary, jež umožňují komplexní statické i dynamické posouzení a integraci do digitálního modelování stavebnictví.
Metody konečných prvků používané ve dřevostavbách
Numerický model dřevostavby se sestavuje především z prutových, skořepinových a objemových konečných prvků. Prutové prvky slouží k modelování nosníků a sloupů, kde je přenos síly převážně podél jedné osy. Skořepinové prvky jsou vhodné pro tenké desky a stěny, typické například pro obvodové panely dřevostaveb. Objemové konečné prvky umožňují detailní analýzu složitých tvarů a kritických míst s vysokou koncentrací napětí, jako jsou spoje a napojení. Důležitou metodou je také prutovoskořepinový model, který kombinuje vlastnosti prutových a skořepinových prvků a umožňuje efektivní a přesné posouzení rámových konstrukcí dřevostaveb. Volba metody závisí na složitosti konstrukce a požadované přesnosti simulace podle normy ČSN EN 1995-1-1.
Populární softwary pro tvorbu numerických modelů dřevostaveb
Nejčastěji používanými softwary pro numerické modelování dřevostaveb jsou Scia Engineer a ANSYS. Scia Engineer podporuje prutové a skořepinové prvky a umožňuje integrované statické i dynamické posouzení s plnou podporou BIM, což výrazně usnadňuje koordinaci a správu dat v digitálním modelování stavebnictví. ANSYS nabízí pokročilé možnosti využití objemových a skořepinových konečných prvků pro detailní simulace napětí a deformací, vhodné zejména pro složité spoje a zatížení. Pro přípravu modelů a vizualizaci se často využívají AutoCAD a Revit, přičemž Revit poskytuje základní BIM integraci a umožňuje rychlou tvorbu podkladů pro statické posouzení. Tyto softwary rovněž umožňují integraci dat z IoT zařízení, což podporuje optimalizaci stavebních procesů a správu objektu v průběhu jeho životního cyklu.
| Software | Hlavní využití | Podpora konečných prvků | BIM integrace | Statická/dynamická analýza |
|---|---|---|---|---|
| Scia Engineer | Statické a dynamické posouzení dřevostaveb | Prutové, skořepinové, prutovoskořepinový model | Ano | Ano |
| ANSYS | Detailní numerické simulace konstrukcí | Objemové, skořepinové | Částečně | Ano |
| AutoCAD | Kreslení a příprava modelů | Žádná | Ne | Ne |
| Revit | BIM a modelování staveb | Základní | Ano | Základní |
Tip: Častou chybou při tvorbě numerického modelu dřevostavby je podcenění vlivu okrajových podmínek a spojů, což může vést k nepřesným výsledkům posouzení. Proto je vhodné využívat prutovoskořepinové modely, které lépe zachycují chování rámových konstrukcí a spojů.
Pro koho se numerické modely hodí: Pro projekty s požadavkem na přesné statické a dynamické posouzení složitých dřevěných konstrukcí, zejména u větších a technologicky náročnějších dřevostaveb. Pro koho ne: U jednoduchých drobných konstrukcí s nízkými nároky na přesnost může být použití komplexních numerických modelů zbytečně náročné a neekonomické.
Praktické příklady numerických modelů v dřevostavbách a jejich validace

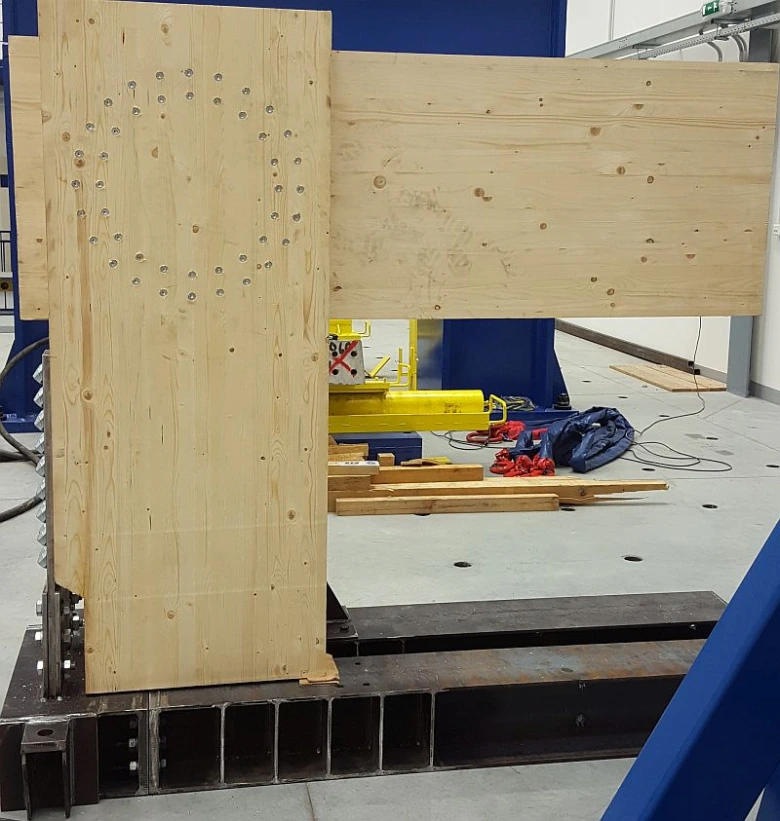

Numerický model ve stavebnictví a jeho využití v dřevostavbách často zahrnuje detailní simulace spojů a nosných prvků. Jako konkrétní příklad lze uvést rámovou stojku z lepeného lamelového dřeva GL24h s průřezem 180 × 700 mm, která byla spojena pomocí vrutů Rothoblaas VGS11400 o průměru 11 mm a délce 400 mm. Tento spoj byl podroben experimentálnímu zatížení, jehož výsledkem byla únosnost spoje 233,30 kN a rotační tuhost spoje 19,50 MNm/rad. Tyto hodnoty potvrzují konzervativnost normy ČSN EN 1995-1-1, která slouží jako základ pro statické posouzení dřevostaveb.
Při validaci numerických modelů je klíčové porovnání simulovaných dat s experimentálními výsledky, aby bylo možné přesně odhadnout chování konstrukce za reálných podmínek. Použití softwarů pro numerické modelování umožňuje simulovat různé varianty zatížení a materiálových vlastností, čímž podporuje efektivní digitální modelování stavebnictví a BIM ve dřevostavbách. Validované modely následně přispívají k optimalizaci konstrukčních detailů a zvyšují spolehlivost návrhů.
- Rámová stojka z lepeného lamelového dřeva GL24h má průřez 180 × 700 mm
- Spojení realizováno vruty Rothoblaas VGS11400 (průměr 11 mm, délka 400 mm)
- Experimentální únosnost spoje dosahuje 233,30 kN
- Rotační tuhost spoje stanovena na 19,50 MNm/rad
- Výsledky potvrzují normu ČSN EN 1995-1-1 a podporují přesnost numerických simulací konstrukcí
Tip: Při tvorbě numerického modelu se vyvarujte podcenění zatížení spoje, protože to může vést k přeceňování únosnosti a ohrožení statické bezpečnosti.
Použití numerických modelů ve stavebnictví a dřevostavbách
Numerické modely umožňují detailní analýzu konstrukčních prvků a spojů, což je nezbytné pro přesné statické posouzení dřevostaveb a efektivní řízení stavebních procesů. Integrace IoT ve stavebnictví navíc poskytuje data pro zpětnou vazbu a zlepšování modelů.
Typy spojení v dřevostavbách a jejich vliv na numerické modelování
Typy spojení v dřevostavbách představují zásadní parametr ovlivňující mechanické vlastnosti konstrukce, její dlouhodobou životnost a přesnost numerického modelování ve stavebnictví. Základními typy spojů jsou vruty, svorníky a kolíky, přičemž každý z nich vykazuje odlišné hodnoty tuhosti, pevnosti a deformovatelnosti. Tyto vlastnosti přímo ovlivňují výsledky numerických simulací konstrukcí, statické posouzení dřevostaveb v BIM a přesnost softwaru pro numerické modelování.
Vruty, například Rothoblaas VGS11400 s průměrem 11 mm a délkou 400 mm, zajišťují vysokou pevnost spoje a značnou tuhost, což vede k vyšší únosnosti spoje, ale zároveň může způsobit přecenění tuhosti v numerickém modelu. Svorníky poskytují střední pevnost a určitou pružnost spoje, což lépe odpovídá skutečnému chování konstrukce, ale vyžadují detailní a přesné nastavení parametrů v digitálním modelování stavebnictví. Kolíky mají nižší pevnost a tuhost, jsou vhodné pro spoje s menšími nároky na zatížení, avšak jejich použití omezuje maximální únosnost a zvyšuje deformace.
Vliv různých typů spojení na numerické modelování
| Typ spoje | Mechanické vlastnosti | Výhody | Nevýhody |
|---|---|---|---|
| Vruty | Vysoká pevnost, vysoká tuhost | Spolehlivost, snadná montáž | Přecenění tuhosti v modelu |
| Svorníky | Střední pevnost, pružnost | Realističtější chování spoje | Nutnost přesného nastavení parametrů |
| Kolíky | Nízká pevnost, nižší tuhost | Tradiční, vhodné pro lehké konstrukce | Omezená únosnost, větší deformace |
Nejčastější chyby při tvorbě numerického modelu dřevostavby zahrnují podcenění vlivu pružnosti spojů a neadekvátní parametrizaci mechanických vlastností vrutů či svorníků, což vede k nepřesnostem ve statickém posouzení a odhadu dlouhodobé životnosti konstrukce. Doporučuji proto věnovat zvýšenou pozornost kalibraci těchto parametrů v softwaru pro numerické modelování, například v programech Scia Engineer nebo ANSYS.
Tip: Pro přesné statické posouzení a optimalizaci konstrukce dřevostaveb je vhodné využít IoT technologie ve stavebnictví, které umožňují sběr reálných dat o chování spojů během provozu. Tato data lze zpětně použít k aktualizaci a zpřesnění numerického modelu, čímž se zvýší spolehlivost predikce dlouhodobé životnosti.
Integrace numerických modelů s daty z IoT a digitální správa stavby
Integrace numerických modelů s reálnými daty z IoT senzorů v průběhu životního cyklu stavby představuje klíčový krok k efektivní digitální správě stavby. Tento přístup umožňuje sledovat stav materiálů a konstrukcí v reálném čase, což významně zlepšuje plánování údržby a prodlužuje životnost dřevostaveb.
Co je IoT a jak funguje ve stavebnictví
Internet věcí (IoT) ve stavebnictví využívá sítě senzorů instalovaných přímo v konstrukcích, které sbírají data o vlhkosti, teplotě, deformacích či zatížení. Tyto senzory poskytují nepřetržitý přísun informací o aktuálním stavu materiálů a konstrukce, což umožňuje rychlou reakci na možné poruchy a efektivní správu budovy během celého životního cyklu.
Výhody integrace IoT s numerickými modely
Integrace IoT dat s numerickými modely ve stavebnictví a dřevostavbách umožňuje přesné sledování deformací a predikci opotřebení konstrukcí. Díky tomu digitální správa stavby zefektivňuje plánování údržby, snižuje náklady na opravy a zvyšuje bezpečnost uživatelů. Mezi hlavní přínosy patří:
- přesná diagnostika stavu konstrukce v reálném čase
- optimalizace údržbových zásahů na základě aktuálních dat
- prodloužení životnosti dřevostaveb díky včasné detekci poruch
Použití numerických modelů ve stavebnictví a dřevostavbách v kombinaci s IoT výrazně podporuje moderní digitální modelování stavebnictví a BIM ve dřevostavbách, což usnadňuje statické posouzení dřevostaveb a používání softwaru pro numerické modelování. Tento postup je zásadní pro komplexní numerické simulace konstrukcí a optimalizaci stavebních procesů.
Časté dotazy
Co je to numerický model ve stavebnictví?
Numerický model je matematická reprezentace konstrukce umožňující simulovat její chování pod zatížením, například ve dřevostavbách pro statické a dynamické analýzy.
Jaké softwary se používají pro numerické modelování dřevostaveb?
Mezi nejčastější softwary patří Scia Engineer (prutovoskořepinový model), ANSYS (objemové konečné prvky), AutoCAD a Revit pro BIM.
Jaké jsou výhody použití numerického modelu při návrhu dřevostavby?
Numerické modely zvyšují přesnost návrhu, umožňují simulovat zatížení, snižují chyby a zkracují dobu výstavby, což vede k úspoře nákladů.
Jak probíhá validace numerických modelů v dřevostavbách?
Validace se provádí experimentálními testy, například zatížením rámových prvků, kde byla zjištěna únosnost 233,30 kN a rotační tuhost 19,50 MNm/rad.
Jaké typy spojení se používají v dřevostavbách a jak ovlivňují numerické modely?
Používají se vruty, svorníky a kolíky, každý typ má rozdílné mechanické vlastnosti, které ovlivňují přesnost a výsledky numerických modelů.
Jak numerické modely spolupracují s IoT ve stavebnictví?
Numerické modely se integrují s IoT daty ze senzorů, které monitorují stav konstrukce v reálném čase, což umožňuje efektivní správu a údržbu budov.
Jaké jsou chyby při tvorbě numerického modelu dřevostavby?
Časté chyby jsou nedostatečné vstupní data o materiálech, nepřesné modelování spojů a nesprávné zatěžovací podmínky, což vede k nepřesným výsledkům.
Jak numerický model pomáhá optimalizovat konstrukce dřevostaveb?
Umožňuje simulovat různé varianty zatížení a konstrukčních řešení, čímž napomáhá volbě nejefektivnější a bezpečné varianty.
Jaké jsou ekonomické a environmentální dopady použití numerických modelů a BIM?
Použití numerických modelů a BIM vede k úsporám materiálu, snížení odpadu a rychlejší výstavbě, což má pozitivní dopad na náklady i životní prostředí.
Jak se modelují dynamická zatížení ve dřevostavbách?
Dynamická zatížení jako zemětřesení a vítr se modelují pomocí speciálních numerických metod, které zohledňují časovou proměnlivost a frekvenční charakteristiky zatížení.
Jaké metody numerického modelování jsou nejvhodnější pro analýzu tepelných vlastností dřevostaveb?
Pro tepelnou analýzu se často používá metoda konečných prvků (FEM), která umožňuje detailní simulaci přenosu tepla v konstrukci.
Jak lze numerický model využít při plánování údržby dřevostaveb?
Numerický model může pomoci identifikovat oblasti s vyšším rizikem degradace materiálu, což umožňuje plánovat údržbu efektivněji a snižovat náklady.
Jaký je postup při kalibraci numerického modelu dřevostavby s reálnými měřeními?
Kalibrace obvykle zahrnuje 3 kroky: sběr dat z měření, úpravu parametrů modelu a opakované simulace až do dosažení shody s experimentálními výsledky.
Jak numerické modely podporují rozhodování o použití různých materiálů v dřevostavbách?
Modely umožňují simulovat chování různých materiálů v konstrukci, což pomáhá vybrat materiály s optimálním poměrem pevnosti, ceny a trvanlivosti.
Jaké jsou doporučené kroky pro integraci numerického modelu s BIM nástroji ve stavebnictví?
Doporučuje se 1) export dat z BIM do formátu kompatibilního s numerickým softwarem, 2) provedení analýz v numerickém modelu, 3) zpětná aktualizace BIM modelu s výsledky simulací.
