Výroba elektrorozvaděčů je komplexní proces zahrnující přesnou montáž elektro komponentů a důkladné testování rozvaděčů pro zajištění spolehlivosti. Moderní technologie výrazně zvyšují efektivitu výroby a kvalitu výsledných zařízení. Detailní přehled jednotlivých fází pomůže pochopit, jak vznikají bezpečné a funkční elektrorozvaděče.
📌 To nejdůležitější
- Výroba elektrorozvaděčů zahrnuje návrh, montáž, testování a softwarovou konfiguraci.
- Komponenty jsou často značek Siemens, Eaton, Rittal, ABB či Phoenix Contact s krytím IP podle prostředí.
- Testování probíhá dle normy ČSN EN 61439 s funkčními zkouškami a ověřením zapojení.
- Výroba trvá obvykle do 5 týdnů v závislosti na velikosti a složitosti rozvaděče.
- Moderní technologie jako lean manufacturing a automatizace zvyšují efektivitu výroby až o 15 %.
Přehled procesu a technologií výroby elektrorozvaděčů
Výroba elektrorozvaděčů zahrnuje přesně definovaný proces od návrhu přes montáž elektro komponent až po testování kvality podle normy ČSN EN 61439. Celý proces výroby trvá zpravidla do 5 týdnů a zahrnuje softwarovou konfiguraci i automatizaci výroby, které zvyšují přesnost a efektivitu. Následující části podrobně popisují, jak probíhá výroba elektrorozvaděčů krok za krokem, jaké technologie se při ní používají a jak optimalizovat celý výrobní postup.
Jak probíhá výroba elektrorozvaděčů krok za krokem
Výroba elektrorozvaděčů začíná detailním návrhem a projektováním v softwarových nástrojích EPLAN nebo AutoCAD, které umožňují přesné dimenzování, plánování funkcí, bezpečnostních prvků a servisní logiky. Následuje montáž rozvaděčů, kdy se elektro komponenty renomovaných výrobců jako Siemens, ABB, Rittal či Phoenix Contact instalují a propojují podle elektroplánu do skříní s požadovaným krytím IP. Po dokončení montáže probíhá testování rozvaděčů podle normy ČSN EN 61439, včetně funkčních a bezpečnostních zkoušek, které ověřují správné zapojení a provozní parametry. Celý proces od zadání zakázky po finální kontrolu a dodání zákazníkovi trvá zpravidla do 5 týdnů.
Jaké technologie se používají při výrobě elektrorozvaděčů
Při návrhu elektrorozvaděčů se využívají softwarové platformy EPLAN a AutoCAD, které umožňují digitální inženýrství a integraci do softwarové konfigurace řídicích systémů. Montáž elektro komponent probíhá s podporou automatizovaných linek, například Wire Processing Center od Weidmüller, které zefektivňují a zpřesňují kabelážní práce. Pro výrobu se používají komponenty od ověřených značek jako Siemens, Eaton, Rittal, ABB, Schrack a další, přičemž skříně jsou vybírány podle prostředí a požadovaného krytí IP. Testování probíhá s využitím specializovaných přístrojů a metod podle normy ČSN EN 61439, která stanovuje požadavky na konstrukci, bezpečnost a funkčnost rozvaděčů. Moderní technologie zahrnují také softwarovou konfiguraci CPU, parametrizaci frekvenčních měničů a firmware aktualizace, které zajišťují plnou funkčnost a kompatibilitu zařízení.
Tipy pro efektivní výrobu elektrorozvaděčů
Pro efektivní výrobu elektrorozvaděčů je klíčové dodržovat normu ČSN EN 61439, která garantuje bezpečnost a kvalitu výrobku. Využití softwaru EPLAN nebo AutoCAD zkracuje dobu přípravy projektu a minimalizuje chyby v návrhu. Pečlivý výběr elektro komponent od renomovaných výrobců a důsledné testování podle normy zajišťují spolehlivost rozvaděče. Dodržení časového rámce do 5 týdnů od objednávky po dodání je nezbytné pro splnění termínů a optimalizaci výrobních procesů. Častou chybou je nedostatečná koordinace mezi návrhem a montáží, což může vést ke zpoždění a nutnosti přepracování elektroplánu. Výroba elektrorozvaděčů se hodí pro firmy vyžadující vysokou kvalitu a bezpečnost, zatímco domácí výroba bez odpovídajících znalostí a vybavení není doporučena kvůli riziku nesplnění norem a bezpečnostních požadavků.
Návrh a projektování elektrorozvaděčů
Návrh elektrorozvaděčů se provádí především v profesionálních softwarových nástrojích EPLAN a AutoCAD, které umožňují detailní tvorbu elektroprojektů včetně přesné softwarové konfigurace a generování technické dokumentace. Tento proces je zásadní pro správné umístění elektro komponent, dodržení bezpečnostních norem a plánování montáže i testování.
Proces návrhu zahrnuje:
- specifikaci typu a počtu elektro komponent od výrobců jako Siemens, Eaton, Phoenix Contact či ABB podle požadavků zákazníka a provozního prostředí
- detailní návrh vnitřního uspořádání rozvaděče včetně kabeláže a propojení v softwaru EPLAN nebo AutoCAD, což umožňuje přesné rozvržení a minimalizaci chyb při montáži
- zohlednění bezpečnostních standardů dle ČSN EN 61439 a požadavků na krytí IP podle prostředí instalace (např. IP54 pro průmyslové provozy)
- plánování testování rozvaděčů již v návrhové fázi, včetně funkčních zkoušek a kontroly návazností na technologii, což zkracuje dobu uvedení do provozu

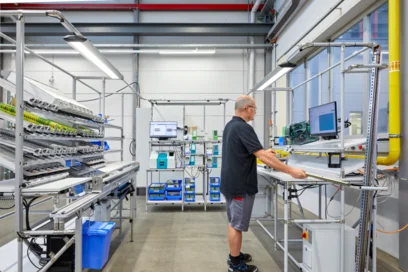

- integraci automatizace výroby, například využití poloautomatizovaných linek pro zpracování kabeláže (Wire Processing Center) a softwarovou konfiguraci řídicích systémů
Častá chyba: Nedostatečné zohlednění servisní logiky a budoucího přístupu k rozvaděči v návrhu často vede k problémům při údržbě a opravách. Doporučuje se proto zahrnout servisní požadavky již v projektové dokumentaci.
Pro koho se návrh hodí: Tento způsob návrhu je ideální pro průmyslové a komerční projekty s vysokými nároky na bezpečnost a spolehlivost. Naopak pro jednoduché domácí rozvaděče může být takto detailní softwarová příprava nadbytečná a nákladná.

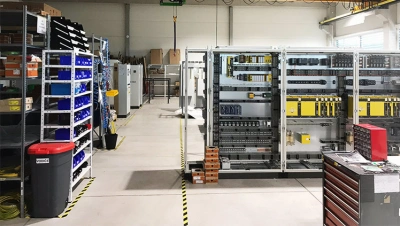

Výroba a montáž komponent elektrorozvaděčů
Montáž elektrorozvaděčů vyžaduje precizní výběr a instalaci kvalitních elektro komponent od renomovaných výrobců. Volba vhodné skříně s odpovídajícím krytím IP a materiálové specifikace zásadně ovlivňují životnost a bezpečnost rozvaděče. Následující podsekce popisují technologie a metody používané při výrobě elektrorozvaděčů.
Používané komponenty a jejich značky
Montáž komponent využívá elektro komponenty od výrobců Siemens, Eaton, ABB a Phoenix Contact, kteří jsou známí spolehlivostí a širokým sortimentem. Siemens se zaměřuje na automatizaci výroby a softwarovou konfiguraci, ABB nabízí komplexní řešení pro průmyslové rozvaděče, Eaton je specialistou na přepěťovou ochranu a Phoenix Contact dodává komponenty pro průmyslovou automatizaci. Kvalitní montáž rozvaděčů závisí na správné integraci těchto prvků.
Výběr skříní a krytí IP
Výroba elektrorozvaděčů používá skříně od značek Rittal, Schrack a ABB, které se liší materiálem i krytím IP. Krytí IP (Ingress Protection) určuje ochranu proti prachu a vodě, což je klíčové pro provoz v různých prostředích. Například krytí IP54 je vhodné pro suché vnitřní prostory, zatímco IP65 zajišťuje ochranu i ve venkovních podmínkách s vyšší vlhkostí.
| Značka skříně | Materiál | Typické krytí IP | Využití |
|---|---|---|---|
| Rittal | Ocel | IP54 – IP65 | Průmyslové a venkovní |
| Schrack | Ocel/plast | IP44 – IP55 | Vnitřní instalace |
| ABB | Ocel | IP54 – IP66 | Průmyslové aplikace |
Materiálové specifikace a životnost
Materiálové specifikace elektrorozvaděčů přímo ovlivňují jejich životnost a odolnost vůči mechanickému poškození i korozi. Použití kvalitní oceli nebo speciálních plastů zajišťuje dlouhodobou funkčnost, zatímco nevhodné materiály mohou vést k rychlému opotřebení. Častou chybou při výrobě elektrorozvaděčů je podcenění vlivu materiálu na životnost, což snižuje spolehlivost celého systému.
Tip: Pro efektivní výrobu elektrorozvaděčů doporučuji důsledně dodržovat standardy materiálových specifikací a pravidelně provádět testování rozvaděčů, aby byla zajištěna jejich bezpečnost a funkčnost.
Testování a kontrola kvality elektrorozvaděčů
Testování a kontrola kvality elektrorozvaděčů probíhá v souladu s normou ČSN EN 61439, která stanovuje požadavky na konstrukci i bezpečnost výrobku. Tato norma je klíčová pro ověření funkčnosti a spolehlivosti elektrorozvaděčů po montáži rozvaděčů a instalaci elektro komponent. Funkční testy zahrnují kontrolu zapojení, měření izolačního odporu a zkoušky průrazného napětí, čímž se zajistí bezpečnost výrobku a jeho bezchybný provoz.
Jak probíhá výroba elektrorozvaděčů z hlediska testování
- Kontrola komponentů – ověření správnosti a kvality použitých elektro komponent
- Měření zapojení – kontrola elektrických obvodů proti schématu
- Izolační testy – měření izolačního odporu mezi fázemi a zemí
- Funkční zkoušky – simulace provozních podmínek a ověření správné činnosti
- Zápis výsledků – dokumentace naměřených hodnot a případných odchylek
Tip: Nejčastější chyby při výrobě elektrorozvaděčů zahrnují nesprávné zapojení a nedostatečné měření izolačního odporu, což může ohrozit bezpečnost. Pro bezpečnou výrobu je nezbytné využívat automatizaci výroby a softwarovou konfiguraci, které minimalizují lidské chyby a zrychlují celý proces.
Softwarová konfigurace a řízení elektrorozvaděčů
Softwarová konfigurace představuje zásadní fázi výroby elektrorozvaděčů, kde se programují PLC (programovatelné logické automaty) a další řídicí jednotky podle specifikací projektu. Pro tento účel se využívají profesionální nástroje jako Weidmüller Configurator, který umožňuje parametrizaci a nahrání softwaru přímo do elektro komponent s přesností na jednotky milisekund. Phoenix Contact ECAD software pak integruje návrh elektroinstalace s konfigurací softwarové logiky, což umožňuje digitální inženýrství od plánování až po výrobu bez nutnosti manuálních převodů dat.
Automatizace výroby rozvaděčů díky softwarové konfiguraci výrazně zvyšuje produktivitu a kvalitu montáže. Poloautomatizované linky, například Weidmüller Wire Processing Center, umožňují přesné zpracování kabeláže s tolerancí ±0,5 mm, čímž minimalizují chyby při zapojování. Softwarové nástroje zároveň podporují testování rozvaděčů podle normy ČSN EN 61439, kde lze simulovat funkční scénáře a parametry zařízení ještě před fyzickou montáží. Díky tomu se snižuje doba uvedení rozvaděče do provozu o 10-20 %.
- Konfigurace PLC pomocí Weidmüller Configurator zkracuje čas programování až o 30 % díky automatizovaným šablonám parametrů
- Phoenix Contact ECAD umožňuje propojení elektro návrhu s firmwarem, což eliminuje chyby při přenosu dat mezi projektovými fázemi
- Automatizace výroby snižuje manuální zásahy montérů až o 40 %, což zvyšuje konzistenci a opakovatelnost kvality výrobku
- Softwarová konfigurace umožňuje rychlé aktualizace firmware a přenastavení parametrů řídicích systémů během životního cyklu rozvaděče, což prodlužuje jeho provozní dobu a snižuje náklady na servis
Tip: Častou chybou je nedostatečná synchronizace softwarové konfigurace s fyzickou montáží, která může vést k nesouladu mezi nastavením PLC a skutečným zapojením komponent. Proto doporučuji využívat integrované softwarové platformy, které propojují návrh, konfiguraci a testování v jediném prostředí.
Softwarová konfigurace se hodí především pro výrobce, kteří vyrábějí rozvaděče s komplexními řídicími systémy a požadují rychlé zavedení změn v softwaru. Naopak pro jednoduché rozvaděče bez programovatelných prvků může být tento proces zbytečně nákladný a časově náročný.

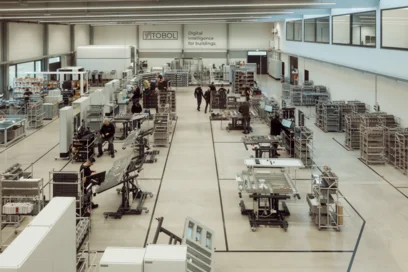

Optimalizace výrobních procesů a moderní trendy
Optimalizace výrobních procesů a moderní trendy výrazně ovlivňují kvalitu a efektivitu výroby elektrorozvaděčů. Díky integraci pokročilých metod a technologií dochází ke snížení nákladů a zrychlení montáže rozvaděčů.
Lean manufacturing a štíhlá výroba
Lean manufacturing představuje soubor principů zaměřených na eliminaci plýtvání a optimalizaci pracovních postupů. Tento přístup zvyšuje efektivitu výroby elektrorozvaděčů až o 15 % díky lepší organizaci montáže a rychlejší manipulaci s elektro komponenty.
Robotizace a automatizace montáže
Robotizace výroby automatizuje klíčové úkony, jako je montáž rozvaděčů a kabeláž v rámci Wire Processing Center. Použití robotických systémů zvyšuje přesnost a opakovatelnost, zároveň snižuje chybovost a zkracuje dobu testování rozvaděčů.
Digitalizace a IoT ve výrobě
Digitalizace a IoT umožňují monitorovat a řídit výrobní procesy v reálném čase. Cloudová řešení propojují jednotlivé stroje a softwarovou konfiguraci, což podporuje rychlé rozhodování a flexibilitu automatizace výroby.
- Implementace Connectivity Consulting pomáhá maximálně využít potenciál Industry 4.0 technologií
- Přehled trendů v digitalizaci výroby elektrorozvaděčů ukazuje směr k plně integrovaným digitálním továrenám
Servis, dokumentace a logistika výroby elektrorozvaděčů
Servis a podpora elektrorozvaděčů zahrnuje jak záruční, tak pozáruční služby, které zajišťují dlouhodobou spolehlivost a bezpečnost provozu. Elektrodokumentace dodávaná společně s rozvaděčem obsahuje detailní výkresy, schémata, kusovníky a přesné značení elektro komponent, což usnadňuje montáž rozvaděčů a následné testování rozvaděčů. Dodací lhůty a logistika výroby jsou standardně nastaveny do 5 týdnů, což umožňuje efektivní plánování instalací i automatizace výroby. Bezpečná výroba elektrorozvaděčů vyžaduje přesnou softwarovou konfiguraci a kontrolu kvality v každé fázi procesu.
- Výkresy zapojení a rozmístění komponent
- Schémata elektrických obvodů
- Kusovníky použitých elektro komponent
- Značení dle platných norem a standardů
Časté dotazy k výrobě elektrorozvaděčů (FAQ)
Otázka: Jak probíhá proces výroby elektrorozvaděčů krok za krokem?
Proces výroby elektrorozvaděčů zahrnuje návrh elektro komponent, montáž rozvaděčů, testování rozvaděčů, softwarovou konfiguraci a finální kontrolu kvality podle platných norem.
Otázka: Jaké technologie se používají při výrobě elektrorozvaděčů?
Ve výrobě se využívají technologie jako automatizace výroby s robotickými linkami, lean manufacturing pro optimalizaci procesů a digitální výroba pro přesné sestavení a konfiguraci zařízení.
Otázka: Jak dlouho obvykle trvá výroba elektrorozvaděče?
Výroba elektrorozvaděče trvá obvykle do 5 týdnů v závislosti na velikosti, složitosti a specifických požadavcích zákazníka.
Otázka: Jaké jsou nejčastější chyby při výrobě elektrorozvaděčů?
Časté chyby zahrnují nesprávné zapojení vodičů, nedodržení bezpečnostních norem a chybnou softwarovou konfiguraci řídicích systémů.
Otázka: Které značky elektro komponent se nejčastěji používají?
Mezi nejpoužívanější značky patří Siemens, Eaton, ABB, Rittal, Phoenix Contact a Weidmüller, které zajišťují vysokou kvalitu a spolehlivost.
Otázka: Jak probíhá montáž rozvaděčů?
Montáž rozvaděčů spočívá v pečlivém osazení elektro komponent do skříně podle schématu a propojení vodičů s jasným označením.
Otázka: Co zahrnuje testování rozvaděčů?
Testování zahrnuje kontrolu správnosti zapojení, funkční zkoušky, měření elektrických parametrů a ověření bezpečnostních standardů podle normy ČSN EN 61439.
Otázka: Jaký software se používá pro návrh a softwarovou konfiguraci?
Pro návrh se využívají EPLAN a AutoCAD, softwarová konfigurace pak zahrnuje programování PLC a parametrizaci přes nástroje jako Weidmüller Configurator.
Otázka: Jaké jsou hlavní fáze výroby elektrorozvaděčů?
Hlavní fáze jsou návrh, nákup elektro komponent, montáž rozvaděčů, testování rozvaděčů, softwarová konfigurace a finální kontrola kvality.
Otázka: Jaké krytí IP by měla mít skříň elektrorozvaděče?
Výběr krytí IP závisí na prostředí, běžně se používají hodnoty IP54 pro vnitřní prostory a IP65 nebo IP66 pro venkovní a průmyslové použití.
Otázka: Jak automatizace výroby ovlivňuje proces výroby?
Automatizace výroby zrychluje montáž kabeláže, minimalizuje chyby a přispívá k vyšší efektivitě díky robotickým linkám a digitalizaci.
Otázka: Co je lean manufacturing a jak pomáhá ve výrobě rozvaděčů?
Lean manufacturing je metoda štíhlé výroby zaměřená na eliminaci plýtvání materiálem a časem, což zvyšuje efektivitu a snižuje náklady.
Otázka: Jaký vliv mají použité materiály na životnost elektrorozvaděče?
Vysoce odolné materiály mohou prodloužit životnost zařízení až o 20 % zejména v náročných průmyslových podmínkách.
Otázka: Jaké jsou bezpečnostní požadavky při výrobě elektrorozvaděčů?
Bezpečnostní požadavky zahrnují dodržení ČSN EN 61439, správné zapojení elektro komponent a provedení funkčních testů před uvedením do provozu.
Otázka: Jak probíhá softwarová aktualizace rozvaděčů?
Softwarová aktualizace zahrnuje nahrání nového firmware a změnu parametrů přímo přes řídicí jednotky PLC pomocí specializovaných nástrojů.
Otázka: Jaké jsou požadavky na školení pracovníků ve výrobě?
Pracovníci musí být kvalifikovaní, proškolení v bezpečnostních normách a ovládat montážní a testovací postupy pro elektro komponenty.
Otázka: Jaké jsou typické dodací lhůty elektrorozvaděčů?
Dodací lhůty se pohybují do 5 týdnů, přičemž záleží na složitosti projektu a dostupnosti elektro komponent.
Otázka: Co obsahuje dokumentace elektrorozvaděče?
Dokumentace obsahuje výkresy, schémata zapojení, kusovníky elektro komponent a výrobní štítky pro servis a údržbu.
Otázka: Pro koho se výroba elektrorozvaděčů hodí a pro koho ne?
Výroba je vhodná pro průmyslové podniky vyžadující spolehlivá zařízení, méně vhodná je pro amatérské nebo domácí pokusy bez odborných znalostí a certifikací.
Otázka: Jak optimalizovat proces výroby elektrorozvaděčů?
Optimalizace zahrnuje implementaci lean manufacturing, automatizaci montáže a digitalizaci softwarové konfigurace pro snížení chyb a zkrácení času výroby.
