Stupně krytí IP jsou klíčovým faktorem pro zajištění bezpečnosti a spolehlivosti elektrických zařízení v různých prostředích. Správné pochopení IP kódů a jejich tabulek umožňuje efektivní ochranu proti prachu, vodě a dalším vnějším vlivům. Tento přehled pomůže orientovat se v označení krytí a vybrat vhodnou ochranu podle konkrétních potřeb.
⭐ Co byste měli vědět
- Norma ČSN EN 60529 definuje krytí IP dvěma čísly, kde první označuje ochranu proti pevným částicím a druhé proti vodě.
- Stupeň IP6x znamená úplnou ochranu proti prachu a nebezpečnému dotyku.
- IPx9 (IP69K) poskytuje ochranu proti vysokotlaké a horké vodě při tlaku 80-100 barů a teplotě 80 °C.
- V koupelnových zónách platí minimální krytí IPX5 až IPX7 podle umístění zařízení.
- Tabulky krytí IP pomáhají správně vybrat ochranu pro různé průmyslové i domácí aplikace s ohledem na vnější vlivy.
Co je krytí IP a jak se skládá jeho kód?
Krytí IP je standardizované označení podle normy ČSN EN 60529, které udává stupeň ochrany elektrických zařízení proti vniknutí pevných částic a vody. Kód IP se skládá ze dvou číslic – první číslice označuje ochranu proti prachu a dalším pevným předmětům, druhá číslice vyjadřuje stupeň ochrany proti vlhkosti a vodě. Tento systém pomáhá jasně určit, jaké prostředí zařízení vydrží bez poškození.
Normu ČSN EN 60529 zavedla Mezinárodní elektrotechnická komise (IEC) v roce 1976, aby sjednotila klasifikaci krytí a zajistila bezpečnost elektroinstalace. Kromě číslic může být kód doplněn o písmena, která specifikují další vlastnosti, například ochranu proti dotyku nebo mechanické nárazy.
Jak funguje krytí IP a co chrání proti prachu a vodě
- První číslice (0-6) určuje ochranu proti prachu a pevným částicím, kde 6 znamená úplnou prachotěsnost
- Druhá číslice (0-9) označuje ochranu proti vodě, například 4 znamená ochranu proti stříkající vodě ze všech stran
- Doplňková písmena mohou upřesnit specifické podmínky, jako je ochrana proti dotyku nebo extrémním teplotám
Tip: Pro bezpečnou elektroinstalaci je nezbytné vybrat krytí IP odpovídající prostředí, aby zařízení byla chráněna proti prachu a vlhkosti podle své funkce a umístění.
Význam prvního čísla v IP kódu – ochrana proti pevným částicím a dotyku
První číslice IP kódu určuje stupeň ochrany elektrického zařízení proti vniknutí pevných částic a nebezpečnému dotyku. Tato hodnota se pohybuje od 0 do 6 podle normy ČSN EN 60529, která specifikuje, jak krytí elektrických zařízení zabezpečuje elektroinstalaci bezpečnostně i provozně. Například IP0x znamená, že zařízení nemá žádnou ochranu proti prachu ani dotyku, zatímco IP6x zajišťuje plnou ochranu proti prachu a zabránění nebezpečnému kontaktu s vnitřními částmi.
Jak číst a interpretovat IP kódy ochrany přináší tabulka níže, která shrnuje jednotlivé stupně krytí IP pro první číslici:
| První číslice IP | Popis ochrany proti pevným částicím a dotyku | Příklad použití |
|---|---|---|
| Bez ochrany | Vnitřní zařízení bez krytí | |
| 2 | Ochrana proti dotyku prstem a větším částicím (>12,5 mm) | Zásuvky v interiéru |
| 4 | Ochrana proti drátům a částicím větším než 1 mm | Kuchyňské spotřebiče |
| 6 | Plná ochrana proti prachu a dotyku | Venkovní rozvaděče, průmyslové instalace |
První číslice IP tak jasně definuje, jak zařízení odolá vniknutí prachu a zabrání nebezpečnému dotyku, což je klíčové při výběru vhodného stupně krytí pro konkrétní prostředí. Výběr správného krytí je nutný pro zajištění bezpečnosti elektroinstalace i dlouhodobé spolehlivosti zařízení.
Význam druhého čísla v IP kódu – ochrana proti vodě a vlhkosti
Druhé číslo IP kódu představuje klíčový ukazatel ochrany elektrických zařízení proti vodě a vlhkosti. Podle normy ČSN EN 60529 se hodnoty druhého čísla pohybují od 0, což znamená žádnou ochranu, až po 9K, což indikuje nejvyšší stupeň odolnosti. Tento nejvyšší stupeň IPx9K testuje zařízení vůči vysokotlaké vodě o teplotě až 80 °C a tlaku 80-100 barů, což je běžné například u komponentů v automobilovém průmyslu nebo venkovních instalací vystavených extrémním podmínkám.
Například krytí IP54 znamená, že zařízení je chráněno středním stupněm ochrany proti prachu (první číslo 5) a zároveň má druhé číslo 4, tedy ochranu proti stříkající vodě ze všech směrů. V kontrastu s tím IP40 označuje zařízení s nulovou ochranou proti vodě, ale s omezenou ochranou proti pevné části větší než 1 mm.
Tabulka druhého čísla IP kódu a popis ochrany proti vodě
| Druhé číslo IP | Popis ochrany proti vodě | Příklady použití |
|---|---|---|
| Bez ochrany | Vnitřní zařízení bez krytí | |
| 4 | Ochrana proti stříkající vodě ze všech směrů | Domácí elektrospotřebiče, osvětlení |
| 9K | Ochrana proti vysokotlaké horké vodě (80 °C, 80-100 bar) | Průmyslové stroje, auta, venkovní elektroinstalace |
Tip: Při výběru krytí IP je zásadní přesně znát provozní prostředí, protože neodpovídající druhé číslo IP může vést k poškození zařízení vlivem vody nebo vlhkosti. Naopak pro suché vnitřní prostory obvykle stačí nižší stupeň ochrany.
Praktické příklady běžných IP krytí a jejich využití v instalacích
Norma ČSN EN 60529 stanovuje stupně krytí IP, které definují ochranu elektrických zařízení proti prachu a vodě. Například krytí IP20 poskytuje základní ochranu proti dotyku prstem, což je běžné u zásuvek a vypínačů v suchých interiérech. Naopak IP44 je vhodné pro koupelnová svítidla, kde chrání před stříkající vodou, což zajišťuje bezpečnost elektroinstalace v koupelnových zónách.
Vyšší krytí jako IP65 se používá u venkovního osvětlení, kdy zařízení odolává proudu vody a prachu. IP67 a IP68 zajistí ochranu proti ponoření do vody – IP67 umožňuje krátkodobé ponoření do hloubky až 1 metr, zatímco IP68 zvládne dlouhodobé ponoření dle specifikace výrobce. Nejvyšší stupeň IP69K odolává vysokotlakému čištění a horké vodě, často se využívá v průmyslu a potravinářství.
| Krytí IP | Popis ochrany | Typické použití |
|---|---|---|
| IP20 | Ochrana proti dotyku prstem, bez voděodolnosti | Vnitřní zásuvky, vypínače |
| IP44 | Ochrana proti stříkající vodě a prachu | Koupelnová svítidla |
| IP65 | Prachotěsné a odolné proti tryskající vodě | Venkovní osvětlení |
| IP67 | Ponoření do vody do 1 m na krátkou dobu | Venkovní senzory, čidla |
| IP68 | Dlouhodobé ponoření do vody | Potápěčská technika, bazény |
| IP69K | Odolnost proti vysokotlakému čištění a horké vodě | Průmyslové stroje, myčky |
Praktické tipy pro výběr správného krytí IP zahrnují přizpůsobení ochrany konkrétním podmínkám instalace. IP20 nepostačuje pro vlhké nebo venkovní prostředí, kde je třeba zvolit minimálně IP44 nebo vyšší. Naopak nadměrné krytí zvyšuje cenu a není vždy nutné. Pro venkovní elektroinstalace a místa s přímým kontaktem s vodou jsou IP65 a vyšší standardem bezpečnosti.
Na co si dát pozor: častou chybou je volba IP krytí podle výrobku bez ohledu na prostředí, což může vést k poruchám a nebezpečí úrazu. Pro koupelny s rozdělenými zónami platí specifická pravidla, kde IP44 je často minimální požadavek.
Normy a právní předpisy týkající se krytí IP a bezpečnosti elektroinstalací
Požadavky na IP krytí v koupelnových zónách
Koupelnové zóny vyžadují přesně definované stupně krytí IP podle umístění zařízení, aby byla zajištěna bezpečnost a ochrana proti vodě. Zóna 0, tedy prostor uvnitř vany nebo sprchy, musí mít elektrická zařízení s krytím minimálně IPX7, což znamená ochranu proti dočasnému ponoření do vody do hloubky 1 metru po dobu až 30 minut. Zóna 1, prostor nad vanou nebo sprchou do výšky 2,25 metru, vyžaduje krytí IPX5, které chrání proti tryskající vodě z trysky o průměru 6,3 mm s průtokem 12,5 litrů za minutu po dobu 3 minut ze vzdálenosti 3 metrů. Zóna 2, oblast do 60 cm od zóny 1, musí mít minimálně krytí IPX4, zajišťující ochranu proti stříkající vodě ze všech směrů.
| Koupelnová zóna | Minimální krytí IP | Popis ochrany |
|---|---|---|
| Zóna 0 | IPX7 | Ochrana proti dočasnému ponoření |
| Zóna 1 | IPX5 | Ochrana proti tryskající vodě |
| Zóna 2 | IPX4 | Ochrana proti stříkající vodě |
Tato pravidla vycházejí z evropské normy ČSN EN 60529, která stanovuje přesné parametry ochrany elektrických zařízení proti vniknutí vody a pevných částic. Doplňkově norma ČSN EN 60670-24 specifikuje požadavky na kryty rozváděčů v těchto prostředích. Podle ČSN 33 2000-5-51 ed.3 jsou koupelnové zóny klasifikovány také z hlediska vnějších vlivů, například AD4 (vlhkost a voda), což ovlivňuje požadavky na minimální IP krytí.
Zákon NV 194/2022 Sb. stanovuje povinnost pravidelných revizí a odborných školení pracovníků zabývajících se elektroinstalacemi, což zajišťuje dlouhodobou bezpečnost a správnou funkci zařízení v náročných podmínkách koupelen. Při revizích se kontroluje nejen správné IP krytí, ale také pospojování krytů a ochrana proti nebezpečnému dotyku.
Pro venkovní instalace platí minimální požadavky na IP krytí, které zohledňují působení povětrnostních vlivů. Například na fasádách budov se doporučuje minimální krytí IP44, které chrání zařízení před předměty většími než 1 mm a stříkající vodou. V zemi nebo v prostředí s vyšší vlhkostí je vhodné používat krytí IP65 a vyšší, které zajišťuje ochranu proti prachu a tryskající vodě, čímž se minimalizuje riziko poruch a bezpečnostních incidentů.
Tip: Častou chybou je použití zařízení s nižším IP krytím než požadují normy pro danou koupelnovou zónu, což může vést k nebezpečí úrazu elektrickým proudem a nevyhovující revizi elektroinstalace. Proto vždy ověřte, zda je IP krytí odpovídající konkrétní zóně a prostředí.
Pro koho se to hodí vs pro koho NE: Tato pravidla jsou nezbytná pro všechny objekty s elektroinstalací v koupelnách, sprchách a venkovních prostorách vystavených vlhkosti. Naopak zařízení s nízkým IP krytím, například IP20, nejsou vhodná pro tyto oblasti a jejich použití je omezené na suché vnitřní prostory bez rizika kontaktu s vodou.
Doplňková písmena v IP kódu a jejich význam
Doplňková písmena v IP kódu upřesňují speciální vlastnosti ochrany elektrických zařízení podle normy ČSN EN 60529 (IEC 60529). Kromě základních dvouciferných stupňů krytí, které definují ochranu proti vniknutí pevných částic a vody, doplňková písmena označují specifické podmínky provozu nebo dodatečné požadavky na ochranu. První číslice IP kódu vyjadřuje ochranu proti pevným předmětům a nebezpečnému dotyku, druhá číslice pak ochranu proti vodě. Doplňková písmena A, B, C a D určují úroveň ochrany proti dotyku různými částmi těla nebo nástroji s přesnými rozměry a tvary. Písmeno M znamená, že zařízení je chráněné i při pohybu vodního proudu, což je důležité například u vodních čerpadel. Písmeno S označuje ochranu při stání vodního proudu, tedy v situacích, kdy voda není v pohybu. Písmeno W pak signalizuje zvýšenou ochranu proti stříkající vodě, často požadovanou u venkovního osvětlení vystaveného dešti. Písmeno H upozorňuje na zařízení určená pro vysoké napětí, kde jsou kladeny speciální bezpečnostní požadavky.
| Doplňkové písmeno | Význam ochrany | Příklad použití |
|---|---|---|
| A | Ochrana proti dotyku prstem (12 mm) | Malá elektronická zařízení uvnitř |
| B | Ochrana proti dotyku prstencem (8 mm) | Zařízení s přístupem omezeným nástroji |
| C | Ochrana proti dotyku drátem (2,5 mm) | Průmyslové stroje |
| D | Ochrana proti dotyku drátem (1 mm) | Přístroje v prašném prostředí |
| M | Ochrana při pohybu vodního proudu | Vodní čerpadla, čističe |
| S | Ochrana při stání vodního proudu | Statické vodní instalace |
| W | Zvýšená ochrana proti stříkající vodě | Venkovní osvětlení, dešťové podmínky |
| H | Zařízení pro vysoké napětí | Elektrická zařízení s vysokým napětím |
Tip: Při výběru IP krytí vždy zkontrolujte přítomnost doplňkových písmen, protože ovlivňují bezpečnost a funkčnost elektroinstalace zejména v náročných nebo specifických provozních podmínkách, jako jsou pohyb vody nebo vysoké napětí. Ignorování těchto písmen může vést k nesprávnému použití zařízení a následným bezpečnostním rizikům.
Jak se testuje a certifikuje krytí IP v praxi
Testování a certifikace krytí IP představují klíčový proces pro ověření ochrany elektrických zařízení proti prachu a vodě. Tyto zkoušky probíhají v přesně definovaných laboratorních podmínkách podle normy ČSN EN 60529, která stanovuje metody a parametry testování.
Jak probíhá testování krytí IP podle normy ČSN EN 60529?

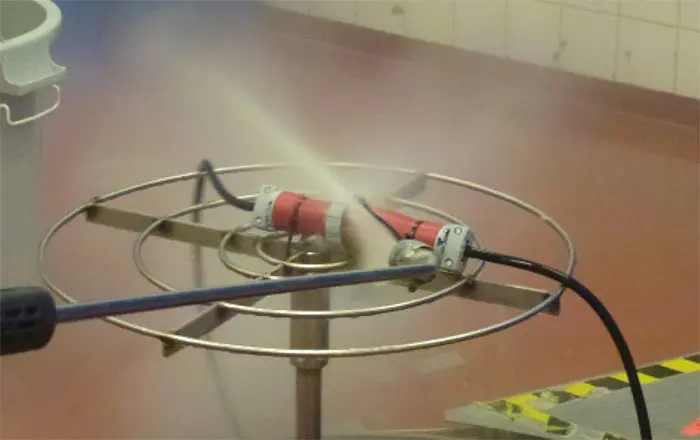

Testování krytí IP se provádí vystavením zařízení vysokotlaké vodě o teplotě 80 °C a tlaku 80-100 barů pomocí rozprašovací trysky. Zařízení je umístěno na otočném stole, který se během zkoušky otáčí, aby bylo zajištěno rovnoměrné působení vody na všechny povrchy. Test trvá přesně 30 sekund, což simuluje podmínky vysokotlakého čištění, s nimiž se zařízení může setkat v praxi. Tento postup potvrzuje správnou úroveň krytí elektrických zařízení podle IP kódů a zajišťuje bezpečnost elektroinstalace.
Co znamenají jednotlivé fáze testování IP krytí?
Testování IP krytí zahrnuje několik fází, během kterých se ověřuje odolnost zařízení vůči pronikání vody a prachu. Klíčová část procesu je vystavení vysokotlaké vodě, která působí na zařízení po dobu 30 sekund na otočném stole. Po této aplikaci se provádí kontrola těsnosti a funkčnosti zařízení, což potvrzuje, zda krytí splňuje požadavky normy ČSN EN 60529. Tato metoda certifikace zajišťuje, že zařízení vydrží běžné i náročné podmínky v elektroinstalaci.
- Testování probíhá podle přísných parametrů normy ČSN EN 60529
- Používá se rozprašovací tryska s vysokotlakou vodou o teplotě 80 °C
- Zařízení je během testu otáčeno na otočném stole po dobu 30 sekund
- Výsledkem je ověření ochrany proti prachu a vodě dle stupňů krytí IP
Odborná rada: Při výběru zařízení vždy ověřte správné krytí IP podle prostředí instalace, protože nesprávné krytí může vést k poruchám a bezpečnostním rizikům.
Doporučení pro výběr správného krytí IP podle prostředí a aplikace
Správný výběr IP krytí je klíčový pro zabezpečení elektrických zařízení proti prachu a vodě podle normy ČSN EN 60529. Pro běžné vnitřní instalace postačuje krytí IP20, které zajišťuje základní ochranu před dotykem a vniknutím pevných částic větších než 12 mm. V koupelnách se doporučují vyšší stupně krytí, typicky od IPX4 do IPX7, protože zde zařízení musí odolávat stříkající i trvale působící vodě.
Venkovní fasády vyžadují minimálně krytí IP44, které poskytuje spolehlivou ochranu proti prachu a vodě stříkající z různých směrů. Pro průmyslové aplikace platí přísnější požadavky, kde je vhodné použít krytí IP65 a vyšší, aby zařízení vydržela intenzivní prachové zatížení a silný vodní proud.
Praktické tipy pro výběr správného krytí IP
- Zohledněte konkrétní prostředí a možné zdroje prachu či vlhkosti
- Nepodceňujte požadavky na koupelnové zóny – nízké krytí může ohrozit bezpečnost elektroinstalace
- Pro venkovní instalace vždy vybírejte zařízení s IP44 a více podle expozice
- Při výběru průmyslových zařízení preferujte IP65 a vyšší pro dlouhodobou spolehlivost
Odborná rada: Častou chybou jsou příliš nízká krytí u venkovních a vlhkých prostor, což vede ke zkratu nebo poškození zařízení. Zvažte vždy normu ČSN EN 60529 a konkrétní podmínky vaší elektroinstalace.
Bezpečnostní aspekty a pospojování krytů u elektrických zařízení
Bezpečnost elektrických zařízení vyžaduje, aby kryty zajišťovaly spolehlivou ochranu proti nebezpečnému dotyku. Správné pospojování krytů, tedy jejich elektrické propojení s krytem rozváděče, výrazně zvyšuje bezpečnost elektroinstalace a minimalizuje riziko úrazu elektrickým proudem. Norma ČSN EN 60529 stanovuje stupně krytí IP, které udávají ochranu proti prachu a vodě, ale také určují, jak dobře kryty zabraňují přístupu k živým částem.
Jak číst a interpretovat IP kódy ochrany
Při výběru krytí je třeba znát rozdíl mezi jednotlivými IP kódy. Například krytí IP 20 znamená ochranu proti dotyku prstu a předmětem větším než 12 mm, ale ne proti vodě, zatímco IP 54 zajišťuje ochranu proti prachu a stříkající vodě, což je vhodné pro běžné vnitřní i venkovní instalace. Častou chybou je použití nedostatečného krytí, které může vést k poškození zařízení nebo nebezpečí úrazu.
- Kryty musí být pevně a bezpečně uchyceny, aby nevznikly mezery pro průnik nebezpečného dotyku.
- Pospojování krytů zajišťuje, že i kovové části jsou propojeny s uzemněním.
- Revize elektro kontrolují správnost krytí i pospojování jako součást bezpečnostních opatření.
Tip: Při instalaci v koupelnových zónách či venku vždy vybírejte krytí s odpovídajícím stupněm ochrany podle IP kódy tabulky, aby byla zajištěna maximální bezpečnost.
Časté dotazy k IP krytí a tabulkám ochrany elektrických zařízení
Otázka: Co znamená krytí IP20 a kde se používá?
IP20 poskytuje ochranu proti vniknutí pevných předmětů větších než 12 mm a zabránění nebezpečnému dotyku prstem. Používá se převážně ve vnitřních suchých prostorách bez kontaktu s vodou.
Otázka: Jaký je rozdíl mezi krytím IP43 a IP44?
IP43 chrání proti pevným částicím větším než 1 mm a stříkající vodě pod úhlem do 60°. IP44 má vyšší ochranu proti stříkající vodě ze všech směrů.
Otázka: Co znamená druhé číslo v kódu IP?
Druhé číslo označuje úroveň ochrany proti vodě, počínaje 0 bez ochrany až po 9K, což je odolnost vůči vysokotlaké horké vodě o teplotě 80 °C a tlaku 80-100 barů.
Otázka: Jaká norma definuje krytí IP?
Krytí IP stanovuje norma ČSN EN 60529, která určuje požadavky na ochranu elektrických zařízení proti prachu a vodě.
Otázka: Jaký stupeň krytí je vhodný pro koupelnové zóny?
Podle ČSN EN 60529 je pro zónu 0 vyžadováno IPX7, pro zónu 1 minimálně IPX5 a pro zónu 2 IPX4.
Otázka: Co znamenají doplňková písmena v IP kódu?
Doplňková písmena jako M nebo S označují specifické vlastnosti, například ochranu při pohybu zařízení (M) nebo stříkající vodě (W).
Otázka: Jak se testuje krytí IP69K?
Test zahrnuje vystavení zařízení vodě o teplotě 80 °C, pod tlakem 80-100 barů a průtoku 14-16 l/min po dobu 30 sekund na otočném stole.
Otázka: Proč je důležité pospojování krytů?
Pospojování krytů zajišťuje bezpečné uzemnění a ochranu proti nebezpečnému dotyku, což ověřují revize elektroinstalací.
Otázka: Jak vybrat správné IP krytí pro venkovní instalace?
Pro venkovní prostředí se doporučuje minimálně IP44, pro instalace v zemi IP65 a vyšší, aby byla zajištěna dostatečná ochrana před vlivy počasí.
Otázka: Co znamená označení IPX8?
IPX8 znamená odolnost proti trvalému ponoření do vody, přičemž hloubka a doba ponoření závisí na specifikaci výrobce.
Otázka: Jaký stupeň krytí chrání proti prachu?
Stupeň IP6x znamená úplnou ochranu proti prachu a nebezpečnému dotyku, což je nejvyšší úroveň ochrany proti pevným částicím.
Otázka: Jaká je délka a tlak testu pro IP69K?
Test trvá 30 sekund, tlak vody je 80-100 barů při teplotě 80 °C a průtoku 14-16 l/min.
Otázka: Jaké jsou kategorie krytí IP podle normy?
Kategorie krytí IP se skládají ze dvou číslic: první označuje ochranu proti pevným částicím (0 až 6), druhá proti vodě (0 až 9). Tyto stupně jsou definované normou ČSN EN 60529.
Otázka: Co znamená krytí IP54 u elektrických zařízení?
IP54 znamená částečnou ochranu proti prachu (5) a ochranu proti stříkající vodě ze všech směrů (4). Toto krytí je vhodné pro běžné průmyslové prostředí.
Otázka: Co znamená krytí IP40 a kde se používá?
IP40 poskytuje ochranu proti pevným cizím tělesům větším než 1 mm, ale žádnou ochranu proti vodě. Používá se ve vnitřních suchých prostorách bez vlhkosti.
Jak číst a interpretovat IP kódy ochrany
IP kód se skládá ze dvou číslic: první určuje ochranu proti prachu a pevným částicím, druhá proti vodě. Například IP54 znamená ochranu proti prachu částečně a stříkající vodě ze všech směrů. Čtení tabulky krytí IP pomáhá vybrat vhodné elektrické zařízení podle prostředí a požadavků bezpečnosti elektroinstalace.
