Montáž fotovoltaických panelů na střechu vyžaduje nejen přesnost, ale i dodržení bezpečnostních předpisů, zejména při práci ve výškách. Správné uzemnění fotovoltaiky je klíčové pro ochranu instalace i uživatelů před elektrickými riziky. Tento průvodce vám pomůže zajistit efektivní a bezpečnou instalaci solárních panelů krok za krokem.
📌 To nejdůležitější
- Optimální sklon fotovoltaických panelů na střechu je mezi 20° a 50°, nejlepší účinnost je v rozmezí 35° až 45°.
- Každý fotovoltaický panel váží přibližně 20 kg, proto je nutná pevná konstrukce a nosnost krovu musí ověřit statik.
- Uzemnění panelů se provádí připojením oka na rámu panelu pomocí samorezných šroubů, konstrukce se uzemňuje přibližně každých 12 metrů.
- Pro montáž na plechovou střechu je minimální tloušťka plechu 0,75 mm, u taškových střech se používají háky a kombivruty.
- Při sériovém zapojení stringu je nutné počítat s napětím naprázdno (Voc) panelů a přidat rezervu 10-15 % pro bezpečný provoz.
Jak krok za krokem namontovat fotovoltaické panely na střechu
Montáž a uzemnění fotovoltaických panelů na střechu vyžaduje přesný postup, který zohledňuje typ střešní krytiny, pevnost konstrukce a bezpečnost práce ve výškách. Panel váží přibližně 20 kg, proto je nezbytné použít správné montážní prvky FVE a zajistit pevné uchycení i spolehlivé uzemnění fotovoltaiky.
Příprava a kontrola střechy před montáží
Nejprve zkontrolujte pevnost krovu a statiku celé střešní konstrukce, protože fotovoltaický panel váží kolem 20 kg. Statické zatížení musí posoudit kvalifikovaný statik, aby instalace solárních panelů byla bezpečná a dlouhodobě stabilní. Současně ověřte vhodnost střešní krytiny pro montáž panelů a správnou orientaci solárních panelů pro maximální výnos energie.
Výběr a upevnění montážních prvků dle typu střechy
Pro taškové střechy použijte speciální háky, které umožní pevné a těsné uchycení panelů bez poškození krytiny. U plechových střech je třeba zajistit minimální tloušťku plechu 0,75 mm a upevnit panely pomocí kombivrutů s těsnicí podložkou, která brání průniku vody. Výběr montážních prvků FVE závisí vždy na typu střešní krytiny a musí respektovat její specifika.
Manipulace s panely a upevnění na konstrukci
Manipulace s panely vyžaduje minimálně dvě osoby s ochrannými rukavicemi kvůli váze cca 20 kg a bezpečnosti práce ve výškách. Panely upevněte pomocí nosných profilů a svorek tak, aby byla zajištěna jejich stabilita i správná orientace. Pevné uchycení montážních prvků zabrání poškození panelů i střešní krytiny během provozu.
- Posouzení konstrukce – ověřte statiku a pevnost krovu u statika.
- Výběr montážních prvků – zvolte háky nebo kombivruty podle typu střechy.
- Příprava montážní plochy – očistěte a upravte střechu pro instalaci.
- Manipulace s panely – zvedejte panely ve dvou s ochrannými rukavicemi.
- Upevnění panelů – instalujte nosné profily a svorky podle instrukcí výrobce.
- Kontrola orientace – nastavte správný sklon 20-50° a orientaci panelů.
Tip: Častou chybou je použití nevhodných montážních prvků, které mohou poškodit střešní krytinu nebo způsobit netěsnosti. Pro koho se to hodí: majitelé šikmých střech s pevnou konstrukcí a vhodnou krytinou. Pro koho NE: střechy s poškozenou konstrukcí nebo nevhodnou krytinou bez možnosti statického posouzení.
Jak správně uzemnit fotovoltaické panely a konstrukci
Správné uzemnění fotovoltaických panelů a konstrukce je klíčové pro bezpečnost i dlouhodobou funkčnost elektrárny. Postup montáže a uzemnění fotovoltaických panelů na střechu vyžaduje pevné připevnění uzemňovacích prvků a dodržení platných norem.
Připevnění oka pro uzemnění na panelu
Očko uzemnění se připevňuje pomocí samorezných šroubů přímo na eloxovaný rám fotovoltaického panelu. Protože eloxovaný povrch působí jako izolační vrstva, je nutné zajistit správný elektrický kontakt odstraněním vrstvy eloxu v místě uchycení. Toto připevnění zaručuje pevné a spolehlivé spojení oka uzemnění s panelem.
Propojení a uzemnění montážní konstrukce
Hliníkové profily montážní konstrukce se elektricky propojují a uzemňují přibližně každých 12 metrů délky. Toto pravidelné propojení zabraňuje potenciálním rozdílům napětí a zvýrazňuje bezpečnost celé instalace. Konstrukce tak může zároveň sloužit jako uzemňovací vodič, což zjednodušuje celkový systém uzemnění.
Připojení uzemnění k hromosvodu a alternativy
Uzemnění fotovoltaických panelů lze připojit přímo k hromosvodu budovy, nebo vést samostatný uzemňovací vodič přes konstrukci FVE. V obou případech je nutné dodržet normy pro uzemnění a správné dimenzování vodičů, aby byla zajištěna bezpečnost a funkčnost ochrany před přepětím. Alternativní řešení bez připojení na hromosvod vyžaduje pečlivé posouzení odborníkem.
Tip: Při instalaci solárních panelů je třeba dbát na bezpečnost práce ve výškách a používat vhodné montážní prvky FVE, které umožní pevné a bezpečné uchycení panelů. Orientace solárních panelů nesmí ovlivnit správné uzemnění a elektrické propojení.
| Činnost | Popis | Doporučení |
|---|---|---|
| Připevnění oka | Použití samorezných šroubů na rám panelu | Odstranit eloxovanou vrstvu |
| Propojení konstrukce | Uzemnit hliníkové profily každých 12 metrů | Zajistit pevné elektrické spojení |
| Připojení k hromosvodu | Přímé nebo samostatné uzemnění s vodičem | Dodržet normy a dimenzování vodičů |
Jak vybrat a upevnit vhodnou konstrukci pro typ střechy
Výběr vhodné konstrukce a montážních prvků pro instalaci solárních panelů závisí na typu střešní krytiny a jejím materiálu. Správný výběr umožňuje bezpečnou montáž panelů na střechu i efektivní uzemnění fotovoltaiky.
Konstrukce pro taškové střechy
Pro taškové střechy se používají speciální háky, které se upevňují pod jednotlivé tašky. Je nutné zajistit správné utěsnění a těsnění kolem háků, aby nedocházelo ke vzniku vlhkosti a poškození střešní konstrukce. Taková montáž vyžaduje precizní dodržení bezpečnosti práce ve výškách.

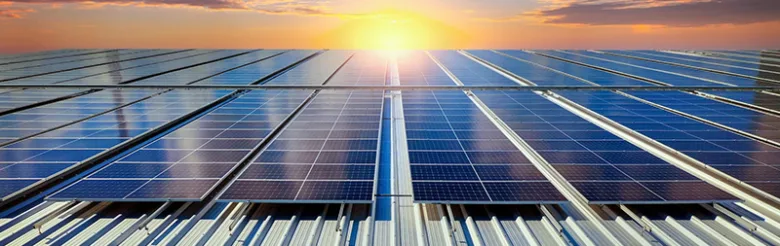

Konstrukce pro plechové a trapézové střechy
Na plechové a trapézové střechy se montují kombivruty s těsnicí podložkou, které zajišťují pevné uchycení panelů a zabrání pronikání vody. Plechová střecha musí mít minimální tloušťku 0,75 mm, aby byla montáž stabilní a bezpečná. Kombivruty jsou vhodné pro tyto střechy díky své univerzálnosti a rychlé instalaci.
| Typ střechy | Doporučený montážní prvek | Minimální tloušťka materiálu | Poznámka |
|---|---|---|---|
| Tašková střecha | Háky | Není relevantní | Nutné těsnění a utěsnění |
| Plechová střecha | Kombivruty s podložkou | 0,75 mm | Zajišťují pevné uchycení |
| Trapézová střecha | Kombivruty s podložkou | 0,75 mm | Rychlá a bezpečná montáž |
Vliv materiálu střechy na uzemnění a ochranu proti korozi
Materiál střechy zásadně ovlivňuje efektivitu uzemnění fotovoltaiky. U kovových konstrukcí je nezbytné používat antikorozní ochranu, která zabraňuje poškození montážních prvků a zajišťuje dlouhodobou funkčnost celého systému. Bez této ochrany hrozí zkrácení životnosti instalace.
Jak zajistit bezpečnost a normy při montáži a uzemnění
Bezpečnostní opatření při práci ve výškách
Při montáži fotovoltaických panelů na střechu je povinné používat ochranné přilby, pracovní rukavice a jištění proti pádu včetně bezpečnostních lan a úvazků podle ČSN EN 363. Pád z výšky nad 2 metry patří mezi nejčastější příčiny pracovních úrazů, proto je nezbytné dodržovat předepsaná pravidla bezpečnosti práce ve výškách. Častou chybou je nedostatečné jištění nebo absence kontrolních revizí bezpečnostních pomůcek před zahájením montáže, což výrazně zvyšuje riziko vážného úrazu.
Normy a jištění při uzemnění a montáži
Uzemnění fotovoltaických panelů musí odpovídat normě ČSN EN 62305 a ČSN 33 2000-5-54, která stanovuje požadavky na ochranu před bleskem a elektrické uzemnění. Pro elektrické jištění se používají pojistky s charakteristikou gPV, dimenzované podle maximálního zkratového proudu (Isc) panelu, a odpojovače stringů umožňující bezpečné odpojení jednotlivých řetězců. Přepěťová ochrana typu 2 je nezbytná k ochraně proti bleskovým přepětím, zejména v oblastech s vyšší četností bouřek.
- Používejte pouze certifikované montážní prvky FVE odpovídající druhu střešní krytiny (např. kombivruty s těsnicí podložkou pro trapézové plechy)
- Ověřte správné propojení a kontinuální uzemnění konstrukce v intervalech maximálně 12 metrů
- Spolupracujte s kvalifikovanými elektrikáři, kteří provedou revizi a měření uzemnění před uvedením do provozu
Tip: Při uzemnění solárních panelů bez připojení na hromosvod dbejte na pevné mechanické a elektrické spojení vodičů uzemnění, protože špatné kontakty mohou způsobit nebezpečné elektrické poruchy a zvýšit riziko poškození zařízení i ohrožení osob.
Jak správně propojit elektrické komponenty FVE systému
Elektrické zapojení fotovoltaických panelů je klíčové pro správnou funkci celé FVE. Správná kombinace sériového a paralelního zapojení, správné jištění a připojení bateriového úložiště zajistí bezpečný a efektivní provoz. Níže najdete základní principy a doporučení.
Sériové a paralelní zapojení panelů
Sériové zapojení panelů zvyšuje celkové napětí systému, vhodné pro dosažení požadovaného vstupního napětí střídače. Paralelní zapojení naopak zvyšuje proud. Napětí Voc (otevřený obvod) se uvádí při teplotě 25 °C, ale při nižších teplotách může stoupnout až o 10-15 %, což je nutné zohlednit při návrhu instalace solárních panelů.
Význam napětí Voc a rezerva 10-15 %
Napětí Voc představuje maximální napětí panelu za standardních podmínek. Pro bezpečný provoz a ochranu zařízení se doporučuje připočítat rezervu 10-15 % k vypočtenému napětí. Tato rezerva zabraňuje poškození stringů při teplotních výkyvech, které jsou běžné zejména v zimních měsících.
Jištění stringů a baterií
Pro bezpečnost montáže fotovoltaiky s baterií je nezbytné používat pojistky gPV, které chrání stringy před zkratem, a odpojovače stringů pro bezpečné vypnutí. Bateriové úložiště musí mít vlastní jištění odpovídající kapacitě a charakteristice baterií. Montážní prvky FVE a správné uzemnění fotovoltaiky zároveň zajistí bezpečnost práce ve výškách a dlouhodobou spolehlivost systému.
Tip: Častou chybou je podcenění rezervy napětí Voc, což může vést k přetížení střídače a poškození komponent. Pro koho se to hodí: tento přístup je vhodný pro všechny typy střech i krytin, včetně plechových. Naopak u starších systémů bez správného jištění riziko poruch stoupá.
Jak zohlednit orientaci a sklon panelů pro maximální efektivitu
Pro správný výkon vaší fotovoltaické elektrárny je klíčová správná orientace a sklon panelů na střeše. Tyto parametry ovlivňují množství vyrobené energie a efektivitu celé instalace solárních panelů.
Optimální orientace fotovoltačních panelů
Panely by měly být orientovány na jih s maximální odchylkou 30°. Odchylka větší než 30° může snížit zisk energie až o 5 %. Správná orientace solárních panelů na střechu maximalizuje jejich vystavení slunečnímu záření během dne.
Doporučený sklon panelů a jeho vliv
Sklon panelů by měl být mezi 20° a 50°, přičemž nejlepší účinnost dosahují panely při úhlu 35° až 45°. Menší sklon panelů zvyšuje výkon během letních měsíců, kdy slunce svítí vysoko na obloze. Úprava sklonu podle ročního období může dále optimalizovat výrobu elektřiny.
- orientace na jih s odchylkou do 30°
- doporučený sklon 20° – 50°
- možnost sezónních úprav sklonu pro lepší výkon
- vliv typu střechy na montáž panelů a uzemnění fotovoltaiky
Tip: Při montáži panelů na střechu dbejte na správné upevnění montážních prvků FVE a bezpečnost práce ve výškách, aby instalace byla bezpečná a dlouhodobě funkční.
Jaké jsou časté chyby při montáži a uzemnění a jak se jim vyhnout
Časté chyby při montáži a uzemnění fotovoltaických panelů na střeše a jak se jim vyhnout
Chyby v montáži a uzemnění fotovoltaických panelů často způsobují snížení výkonu systému a ohrožují bezpečnost instalace. Nejčastější problém představuje neprovedení statického posouzení krovu před instalací, což může vést k přetížení konstrukce a poškození střechy. Statik musí ověřit, zda krovy unesou dodatečnou zátěž přibližně 20 kg na panel a hliníkovou konstrukci, která může vážit dalších 5-10 kg/m².
Další častou chybou je použití nevhodných montážních prvků. Například u plechových střech s tloušťkou pod 0,75 mm dochází k deformacím a nedostatečnému upevnění. Použití nesprávných šroubů bez těsnicích podložek zvyšuje riziko zatékání a koroze. U taškových střech je nutné používat speciální háky, které nepoškozují krytinu a zároveň pevně drží konstrukci.
Nedostatečné nebo nesprávné uzemnění panelů patří mezi nejzávažnější chyby. Očka pro uzemnění musí být připevněna samoreznými šrouby přímo do rámu panelu, nikoli do eloxovaného povrchu, který je elektricky izolující. Uzemňovací vodiče se připojují ke konstrukci přibližně každých 12 metrů, aby se zajistila rovnoměrná ochrana proti přepětí a zkratům. Častou chybou je také nepřipojení konstrukce k hlavnímu uzemnění objektu nebo nesprávné dimenzování vodičů, což porušuje platné normy ČSN EN 62305.
Tip: Při montáži bez připojení na hromosvod je nutné zajistit samostatné uzemnění konstrukce podle normy ČSN EN 62305-3, aby byla zachována bezpečnost proti bleskovým proudům.
Nevhodná orientace a sklon panelů také patří mezi chyby, které snižují efektivitu systému. Panely umístěné mimo rozsah 30° od jižního směru mohou ztratit až 15-20 % výkonu. Nesprávný sklon, například méně než 20° na šikmé střeše, snižuje produkci zejména v zimních měsících.
Na co si dát pozor: častou chybou je také nedodržení bezpečnostních pravidel práce ve výškách, což může vést k úrazům. Montáž by měla probíhat s použitím ochranných pomůcek a za přítomnosti kvalifikovaného personálu.
| Chyba | Dopad | Jak se vyhnout |
|---|---|---|
| Neposouzení statiky krovu | Poškození střechy, riziko kolapsu | Statické posouzení před instalací |
| Nevhodné montážní prvky | Zatékání, koroze, uvolnění panelů | Použití certifikovaných prvků dle typu krytiny |
| Nesprávné uzemnění | Elektrické zkraty, nebezpečí úrazu | Přesné připevnění očka, pravidelné uzemnění konstrukce |
| Nesprávná orientace panelů | Snížení výkonu až o 20 % | Instalace s odchylkou do 30° od jihu |
| Nedodržení bezpečnosti práce | Úrazy při montáži | Použití ochranných pomůcek a školení pracovníků |
Montáž a uzemnění fotovoltaiky se hodí pro objekty s dostatečnou statickou rezervou krovu a vhodnou střešní krytinou (např. betonové tašky, plech min. 0,75 mm). Naopak není vhodné instalovat panely na starší eternitové střechy bez dodatečné konstrukce kvůli riziku praskání a úniku azbestových vláken.
Dodržení těchto pravidel výrazně snižuje riziko poruch a zajišťuje dlouhodobý a bezpečný provoz fotovoltaické elektrárny.
Jak provádět údržbu a kontrolu uzemnění fotovoltaických panelů
Údržba uzemnění fotovoltaických panelů je klíčová pro dlouhodobou bezpečnost a funkčnost instalace solárních panelů. Pravidelné kontroly spojují vizuální inspekce s měřením odporu uzemnění podle platných norem.
Pravidelné vizuální kontroly a údržba
Kontrolujte spoje a montážní prvky FVE každých 6 měsíců, zejména upevnění panelů na střechu a stav proti korozi. Odstraňujte poškození, která by mohla ohrozit správné uzemnění fotovoltaiky a bezpečnost práce ve výškách.
Měření odporu uzemnění a normy
Provádějte měření odporu uzemnění minimálně jednou ročně podle platných norem, aby hodnoty zůstaly v povolených mezích. Správné uzemnění fotovoltaiky zajišťuje ochranu proti přepětí a snižuje riziko úrazu elektrickým proudem.
- Vizuální kontrola – posouzení stavu spojů a upevnění na střeše
- Odstranění koroze – chemická nebo mechanická očista kovových částí
- Měření odporu – kontrola uzemnění pomocí měřicích přístrojů podle norem
- Záznam výsledků – dokumentace stavu pro pravidelné revize a případné opravy
Specifické postupy pro netradiční střechy a materiály
Montáž a uzemnění na zelených střechách
Zelené střechy vyžadují konstrukce s integrovanou drenáží, která odvádí přebytečnou vlhkost a zabraňuje hromadění vody u montážních prvků fotovoltaické elektrárny. Montážní prvky musí být z nerezové oceli nebo hliníku s povrchovou úpravou proti korozi, protože vlhkost a organický substrát zvyšují riziko koroze a zkratu. Uzemnění konstrukce je nutné provést tak, aby bylo odolné vůči vlhkostnímu prostředí, například použitím měděných vodičů s ochranným nátěrem a samosvorných spojek s antikorozní úpravou. Pevné ukotvení panelů na nosnou konstrukci s drenáží zamezuje pohybu a zajišťuje stabilitu i při větrných nárazech, přičemž orientace panelů by měla odpovídat optimálnímu sklonu 30-40° pro maximální solární zisk.
Řešení pro vlhké a netradiční střechy
Při instalaci na vlhké nebo netradiční střešní materiály, jako jsou asfaltové pásy, falcované plechy nebo eternit, je nezbytné použít montážní prvky s certifikovanou odolností proti vlhkosti a UV záření. Doporučuje se využít těsnicí podložky s EPDM pryží a antikorozní šrouby s těsnicími kroužky, které zabraňují pronikání vody do konstrukce a pod krytinu. Uzemnění musí být pravidelně kontrolováno, ideálně každých 12 měsíců, aby se předešlo oxidaci kontaktů a zhoršení vodivosti. Vlhkost urychluje degradaci spojů, proto je vhodné aplikovat ochranné nátěry na kovové části a používat samosvorné spojky s měděným povrchem.
- Používejte montážní prvky FVE z nerezové oceli nebo s certifikací pro vlhké prostředí
- Aplikujte těsnicí podložky z EPDM pryže a antikorozní šrouby s těsnicími kroužky
- Zajistěte pravidelnou roční kontrolu a údržbu uzemnění a spojů
- Dodržujte bezpečnost práce ve výškách, zvláště na kluzkých a vlhkých površích, s použitím protiskluzových pomůcek
Častá chyba: používání běžných ocelových šroubů bez antikorozní úpravy vede k rychlé korozi a poškození těsnění, což ohrožuje vodotěsnost a bezpečnost uzemnění.
Pro koho se to hodí: tento přístup je vhodný pro instalace na zelených střechách, plechových krytinách s vyšší vlhkostí a netradičních materiálech. Pro koho NE: nevhodné pro jednoduché rovné střechy s nízkou vlhkostí, kde postačí standardní montážní prvky bez speciálních úprav.
Časté dotazy k montáži a uzemnění fotovoltaických panelů na střechu
Otázka: Jak uzemnit fotovoltaické panely správně?
Připevněte uzemňovací očka samoreznými šrouby na eloxovaný rám panelu, propojte hliníkové profily každých 12 metrů a připojte k hromosvodu nebo společnému uzemňovacímu vodiči podle platných norem.
Otázka: Jak se montují fotovoltaické panely na střechu?
Nejdříve ověřte statiku krovu, vyberte vhodné montážní prvky FVE podle typu střechy, upevněte nosnou konstrukci a panely připevněte svorkami s důrazem na pevnost a stabilitu.
Otázka: Jak se uzemní FVE bez hromosvodu?
Uzemnění vede přes kovovou konstrukci jako společný vodič, který se pravidelně propojuje přibližně každých 12 metrů a ukončuje do zemního uzemnění dle bezpečnostních předpisů.
Otázka: Jaký je optimální sklon fotovoltaických panelů na střechu?
Optimální sklon leží mezi 20° a 50°, přičemž nejlepší energetický výnos dosáhnete v rozmezí 35° až 45°.
Otázka: Jaká je minimální tloušťka plechu pro montáž panelů na plechovou střechu?
Minimální tloušťka plechu musí být 0,75 mm, aby byla zajištěna bezpečná instalace a pevné ukotvení montážních prvků.
Otázka: Jaká je váha jednoho fotovoltaického panelu?
Standardní panel váží přibližně 20 kg, což je zásadní při posuzování únosnosti krovu.
Otázka: Jak zajistit bezpečnost při montáži panelů na střechu?
Použijte ochranné přilby, rukavice a jištění proti pádu, dodržujte bezpečnostní normy pro práci ve výškách a používejte certifikované lezecké pomůcky.
Otázka: Jak často se má kontrolovat uzemnění fotovoltaických panelů?
Vizuální kontrola spojů by měla probíhat minimálně každých 6 měsíců, měření odporu uzemnění pak nejméně jednou ročně.
Otázka: Jak správně propojit elektrické panely v sérii?
Propojte panely tak, aby napětí Voc mělo rezervu 10-15 %, čímž se zajistí optimální výkon a bezpečnost elektrického zapojení FVE.
Otázka: Jaké jsou časté chyby při montáži a uzemnění fotovoltaiky?
Častou chybou je nedostatečná statika krovu, nevhodné montážní prvky, špatné uzemnění a nedodržení bezpečnostních opatření během instalace.
Otázka: Jak se upevňují panely na taškovou střechu?
Používají se speciální háky upevněné pod taškami, přičemž je kladen důraz na správné těsnění a ochranu proti vlhkosti.
Otázka: Jaký vliv má orientace panelů na jejich výkon?
Orientace na jih s odchylkou do 30° snižuje zisk energie maximálně o 5 %, proto je orientace klíčová pro efektivitu instalace solárních panelů.
Otázka: Jaký význam má přepěťová ochrana u fotovoltaiky?
Přepěťová ochrana zabraňuje škodám způsobeným bleskovými přepětími a zajišťuje bezpečný provoz celého systému.
Otázka: Jak zohlednit sezónní změny při naklápění panelů?
V létě doporučujeme sklon kolem 35°, na jaře a podzim 40-50°, v zimě až 60° pro maximální využití slunečního záření.
Otázka: Jak se montují a uzemňují panely na netradiční střechy?
Instalace vyžaduje použití antikorozních materiálů, správné drenážní vrstvy a pravidelnou údržbu kvůli zvýšené vlhkosti a specifickým podmínkám.
Tip: Při montáži a uzemnění fotovoltaických panelů je zásadní vyvarovat se nedostatečné kontroly statiky krovu, což bývá častá příčina problémů. Tento postup montáže a uzemnění fotovoltaických panelů na střechu vyžaduje také pečlivý výběr montážních prvků a důkladné dodržování bezpečnostních pravidel. Pro koho se montáž hodí? Pro majitele střech s dostatečnou únosností a vhodnou orientací. Pro koho ne? Pro střechy s poškozenou konstrukcí nebo bez možnosti bezpečného jištění při práci ve výškách.
