Zemnící pásek je klíčovou součástí bezpečného uzemnění elektroinstalace, která chrání před úrazem elektrickým proudem. Správné použití a instalace pásku, včetně volby vhodných materiálů a dodržení správné hloubky uložení, zajistí spolehlivou funkci zemnění zejména při uložení do základů budov. Poradím vám, jak postupovat krok za krokem a na co si dát pozor, aby elektroinstalace splňovala všechny normy.
Hlavní poznatky
- Zemnící pásek slouží k bezpečnému uzemnění elektroinstalace a snižuje riziko elektrického úrazu.
- Minimální hloubka uložení zemnícího pásku je 0,5 metru, optimálně 0,6-1 metr pro trvalou funkčnost.
- Materiály pásku jsou nejčastěji měď (30 × 4 mm) a pozinkovaná ocel (30 × 3,5 mm) s životností přes 30 let.
- Spoje pásku musí mít přechodový odpor menší než 0,1 Ω a být odolné vůči korozi.
- Pravidelná kontrola uzemňovací soustavy by měla probíhat jednou za 2-5 let měřením odporu pod 10 Ω.
Účel a funkce zemnícího pásku v elektroinstalaci
Zemnící pásek v elektroinstalaci slouží k bezpečnému uzemnění celé soustavy a odvádí poruchový proud přímo do země, čímž významně snižuje riziko elektrického úrazu. Jeho správné použití a instalace jsou nezbytné pro splnění norem ČSN 33 2000-5-54 a ČSN EN 62305, které upravují bezpečnost elektrických rozvodů a ochranu proti blesku. Zemnící pásek bývá obvykle uložen do základů domu, kde zajišťuje trvalý kontakt s okolní zemí a minimalizuje odpor zemniče.
Hlavní funkce zemnícího pásku v elektroinstalaci:
- Spojuje kovové části elektroinstalace do uzemňovací soustavy
- Odvádí nebezpečné poruchové proudy z elektrického zařízení do země
- Snižuje nebezpečí vzniku elektrického úrazu při poruše
- Zajišťuje soulad s platnými bezpečnostními normami
Co je zemnící pásek a jak se používá v elektroinstalaci

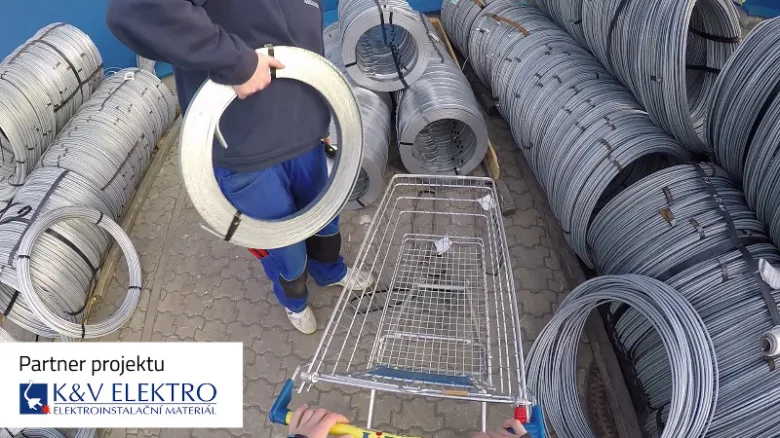

Zemnící pásek je plochý kovový vodič, obvykle z mědi nebo pozinkované oceli, který se instaluje v blízkosti základů budovy. Připojuje se k uzemňovacím svorkám elektroinstalace, aby zajistil spolehlivý odvod poruchových proudů. Správný materiál zemnícího pásku minimalizuje odpor zemniče a zlepšuje dlouhodobou funkčnost uzemnění.
Tip: Na co si dát pozor při instalaci – nevhodné spoje zemnícího pásku mohou zvýšit odpor zemniče a snížit bezpečnost celé elektroinstalace. Pravidelná revize uzemnění pomáhá odhalit takové problémy včas.
Materiály a rozměry zemnícího pásku
Materiály a rozměry zemnícího pásku volíme podle požadavků na vodivost, odolnost a životnost uzemnění elektroinstalace. Nejčastěji používané jsou měděné a pozinkované ocelové pásky, které se liší jak rozměry, tak vlastnostmi v prostředí zemních podmínek.
Ochrana proti korozi
Měděný zemnící pásek o rozměru 30 × 4 mm nabízí vysokou vodivost a přirozenou odolnost vůči korozi, což zajišťuje životnost přes 30 let. Pozinkovaná ocel s minimálním rozměrem 30 × 3,5 mm je cenově dostupnější varianta, která vyžaduje dodatečnou ochranu proti korozi například pomocí speciálních nátěrů nebo betonování v agresivních půdách. Betonování navíc stabilizuje pásek v základové zemi a snižuje odpor zemniče. Správné spoje zemnícího pásku je třeba provádět svařováním nebo speciálními konektory, aby se minimalizoval přechodový odpor.
| Materiál | Minimální rozměr (mm) | Vodivost | Odolnost proti korozi | Životnost (roky) |
|---|---|---|---|---|
| Měď | 30 × 4 | Vysoká | Výborná | 30+ |
| Pozinkovaná ocel | 30 × 3,5 | Střední | Vyžaduje ochranu | 20+ |
| Ochranné nátěry | – | – | Zvyšují odolnost | Závisí na aplikaci |
Tip: Při instalaci zemnícího pásku do základů je třeba věnovat pozornost nejen materiálu, ale i hloubce uložení pásku, která ovlivňuje spolehlivost uzemnění elektroinstalace. Výběr materiálu by měl odpovídat také typu půdy a podmínkám prostředí.
Hloubka a délka uložení zemnícího pásku
Pro správnou funkčnost uzemnění elektroinstalace je klíčová správná hloubka uložení pásku. Zemnící pásek by měl být uložen minimálně do hloubky 0,5 m, optimálně mezi 0,6 až 1 m. Tato hloubka zajišťuje stabilní kontakt s vlhkým podložím a snižuje riziko mechanického poškození nebo vysychání okolní zeminy, což by mohlo zvýšit odpor zemniče.
Délka zemnícího pásku se obvykle pohybuje od 2,5 m do 50 m, přičemž výběr závisí na konkrétních podmínkách stavby a požadavcích na odpor zemniče. Ideální hodnota odporu uzemnění je pod 5 Ω, maximálně však nesmí překročit 10 Ω. Správná délka pásku a jeho kvalitní spoje přispívají k dosažení této hodnoty.
Jak hluboko by měl být uložen zemnící pásek v zemi
- Výběr místa – zvolte oblast s vlhkou, nekompaktní zeminou bez kamenů
- Výkop pásku – zajistěte hloubku minimálně 0,5 m, ideálně 0,6-1 m
- Uložení pásku – použijte materiály zemnícího pásku odolné proti korozi
- Kontrola spojů – pečlivě svařte nebo mechanicky spojte pásky pro minimalizaci odporu zemniče
- Zasypání – zeminu zhutněte, aby se předešlo vzduchovým mezerám kolem pásku
Chyba při instalaci zemnícího pásku je jeho příliš mělké uložení pod 0,5 m, které zvyšuje riziko vysušení zeminy a tím i nárůst odporu.
Tip: Jak často by měl být kontrolován a udržován zemnící pásek v elektroinstalaci závisí na místních podmínkách, ale obecně se doporučuje revize uzemnění každých 3 až 5 let.
Postup instalace zemnícího pásku krok za krokem
Postup instalace zemnícího pásku do základů domu zahrnuje několik precizních kroků, které zajistí spolehlivé uzemnění elektroinstalace. Správné provedení pokládky a spojů s nízkým odporem je klíčové pro bezpečnost celého systému.
Příprava výkopu
Výkop by měl mít hloubku uložení pásku v rozmezí 0,6 až 1 metru a dostatečnou šířku pro pohodlnou manipulaci s materiálem. Tato hloubka zaručuje stálost uzemnění a ochranu proti mechanickému poškození.
Pokládka pásku
Zemnící pásek se ukládá rovnoměrně na dno výkopu bez ohnutí nebo poškození materiálu. Je důležité dbát na správné rozložení pásku, aby nedošlo ke zkratu či zvýšení odporu zemniče.
Spojování pásku
Spoje zemnícího pásku se provádějí svařováním, exotermickým svařením nebo použitím speciálních svorek. Odpor spojů musí být nižší než 0,1 Ω, což je nezbytné pro správný průchod zemnícího proudu.
Betonování pásku
Pro zvýšení ochrany pásku proti korozi a mechanickému poškození se doporučuje betonování kolem uloženého pásku. Tento krok prodlužuje životnost uzemnění a zajišťuje jeho dlouhodobou funkčnost.
- Výkop – vykopat rýhu 0,6-1 m hlubokou a dostatečně širokou
- Pokládka pásku – umístit pásek rovnoměrně na dno výkopu
- Spojování pásku – spojit pásky svařováním nebo svorkami s odporem pod 0,1 Ω
- Betonování – obalit pásek betonem pro ochranu
Odborná rada: Častou chybou je nedostatečné spojení pásku, které zvyšuje odpor zemniče a snižuje bezpečnost instalace. Tento návod na instalaci zemnícího pásku v elektrickém rozvodu je vhodný zejména pro rodinné domy, kde je potřeba spolehlivé a trvalé uzemnění. Pro složitější průmyslové instalace se doporučuje konzultace s odborníkem.
Typy spojů a jejich správné provedení
Spoje zemnícího pásku jsou zásadní pro spolehlivost a bezpečnost uzemnění elektroinstalace. Odpor spoje musí být nižší než 0,1 Ω, aby nedocházelo k přehřívání a ztrátám vodivosti. K dosažení tohoto parametru se používají tři hlavní metody:
- Svařování – zajišťuje pevné, trvalé a elektricky vodivé spojení. Vyžaduje kvalifikovanou práci a speciální vybavení, protože nekvalitní svary mohou vést ke zvýšenému odporu a mechanickému poškození pásku.
- Exotermické svaření – využívá chemickou reakci k vytvoření korozivzdorného spoje s vysokou mechanickou pevností. Tento typ spoje je ideální pro dlouhodobé uložení v zemi, protože odolává vlhkosti a elektrochemické korozi.
- Šroubové spoje se svorkami – umožňují snadnou montáž i demontáž, ale vyžadují použití materiálově kompatibilních spojovacích prvků (například měď na měď, pozinkovaná ocel na pozinkovanou ocel). Nevyhovující kombinace materiálů může způsobit galvanickou korozi a zvýšení přechodového odporu.
Spojovací materiály musí být vždy kompatibilní s materiálem zemnícího pásku, aby se zabránilo elektrochemické korozi, která významně snižuje životnost spoje. Například přechodové svorky mezi měděným a pozinkovaným páskem musí mít izolační vložku nebo speciální povrchovou úpravu.
Pravidelná revize uzemnění zahrnuje kontrolu odporu spojů a jejich vizuální inspekci. Zvýšený odpor spoje může signalizovat korozi nebo mechanické poškození, což je častá chyba při instalaci. Nedostatečná hloubka uložení pásku nebo nekvalitní spoje vedou k narušení celistvosti uzemňovací soustavy a ohrožují bezpečnost elektroinstalace.
Tip: Při instalaci zemnícího pásku do základů domu doporučuji používat exotermické svaření, protože poskytuje nejlepší korozivzdornost a dlouhodobou spolehlivost v agresivním prostředí zeminy.
Jak se připojuje zemnící pásek k uzemnění v elektroinstalaci
Pro připojení zemnícího pásku k uzemňovací soustavě je vhodné použít exotermické svaření nebo šroubové spoje s antikorozními svorkami, které zajistí přechodový odpor pod 0,1 Ω. Při použití šroubových spojů je nezbytné dbát na materiálovou kompatibilitu, aby se předešlo elektrochemické korozi. Nesprávná instalace spojů je častou příčinou zvýšeného odporu a může vést k poruše uzemnění.
Dodržení správné hloubky uložení pásku (minimálně 0,5 m) a pečlivé provedení spojů jsou klíčové pro dlouhodobou funkčnost a bezpečnost elektroinstalace. Pro domácí elektroinstalaci se doporučuje kombinovat zemnící pásek s dalšími zemniči a pravidelně provádět revize uzemnění s měřením odporu a kontrolou svárů či šroubových spojů.
Kombinace zemnícího pásku s dalšími prvky uzemňovací soustavy
Zemnící pásek se běžně kombinuje s tyčovými zemniči, které se zatloukají do hloubky 2 až 3 metry. Tato kombinace umožňuje dosáhnout požadovaného odporu zemniče pod 10 Ω, což je základní parametr bezpečného uzemnění elektroinstalace. Při instalaci je nutné dodržet minimální vzdálenosti – od inženýrských sítí by měl být zemnící pásek umístěn nejméně 0,5 metru a od hromosvodu minimálně 1 metr. Respektování těchto bezpečnostních vzdáleností zabraňuje vzájemnému ovlivňování uzemňovacích prvků a snižuje riziko poruch.
Výhody použití zemnícího pásku proti zemnící tyči zahrnují rovnoměrnější rozložení uzemňovacího potenciálu a lepší kontakt s půdou díky větší ploše. Zemnící pásek lze navíc efektivně integrovat do základů domu, kde hloubka uložení pásku a materiály pásku ovlivňují jeho dlouhodobou funkčnost. Spoje zemnícího pásku musí být pevné a korozivzdorné, aby se nezvyšoval odpor zemniče.
| Prvek uzemnění | Hloubka uložení | Minimální vzdálenost od sítí | Minimální vzdálenost od hromosvodu |
|---|---|---|---|
| Zemnící pásek | 0,5-0,8 m | 0,5 m | 1 m |
| Tyčové zemniče | 2-3 m | 0,5 m | 1 m |
| Spoje pásku | Povrch základů | Dodržet korozivzdornost | Dodržet korozivzdornost |
Kontrola, měření a údržba zemnícího pásku
Kontrola a údržba zemnícího pásku v elektroinstalaci jsou klíčové pro udržení bezpečného uzemnění. Pravidelné revize a měření odporu zemniče pomáhají odhalit poruchy, které mohou ohrozit funkčnost celého systému.
Praktické rady pro měření a diagnostiku
Měření odporu zemniče by mělo probíhat jednou za 2-5 let a hodnoty by měly být pod 10 Ω, což zajišťuje dostatečnou vodivost uzemnění. Pro diagnostiku poruch využijte speciální měřiče odporu zemniče nebo klešťové měřiče, které umožní kontrolu bez rozpojování pásku. Při měření sledujte tyto kroky:
- Odpojte uzemňovací pásku od elektrické instalace, pokud to přístroj vyžaduje.
- Připojte měřicí sondy ke kontrolním bodům pásku nebo uzemňovacím svorkám.
- Vyhodnoťte naměřený odpor a porovnejte s normou (maximálně 10 Ω).
- Zkontrolujte vizuálně spoje zemnícího pásku a sváry, zda nejsou poškozené nebo korodované.
Tip: Pravidelná kontrola svárů a spojů zabraňuje ztrátě vodivosti kvůli korozi, což je častá chyba při instalaci zemnícího pásku.
Časté dotazy
Kam se dává zemnící pásek?
Zemnící pásek se ukládá do země minimálně do hloubky 0,5 m, optimálně 0,6-1 m, nejčastěji v základových páscích nebo v zemi kolem objektu.
Jak hluboko by měl být uložen zemnící pásek?
Minimální hloubka uložení je 0,5 m, optimální hodnoty jsou 0,6 až 1 metr pro zajištění trvalé funkčnosti a ochrany pásku.
Jaké materiály se používají pro zemnící pásek?
Nejčastěji se používá měď o minimálním rozměru 30 × 4 mm a pozinkovaná ocel 30 × 3,5 mm s životností přes 30 let.
Jak se spojují zemnící pásky?
Spoje se provádějí svařováním, exotermickým svařením nebo šroubovými svorkami, přičemž odpor spoje musí být pod 0,1 Ω.
Jak často se má kontrolovat zemnící pásek?
Doporučená frekvence revizí je jednou za 2-5 let, včetně měření odporu zemniče a kontroly svárů.
Jaká je doporučená délka zemnícího pásku?
Délka pásku se pohybuje od 2,5 m do 50 m podle požadovaného odporu uzemnění, ideálně s odporem pod 5 Ω.
Jaký odpor musí mít spoj zemnícího pásku?
Spoj musí mít přechodový odpor menší než 0,1 Ω, aby byl zajištěn spolehlivý a trvalý kontakt.
Jak se kombinuje zemnící pásek s tyčovými zemniči?
Pásek se kombinuje s tyčovými zemniči zatlučenými do hloubky 2-3 m a více, aby se dosáhlo požadovaného odporu uzemnění.
Jaké bezpečnostní vzdálenosti musí být dodrženy?
Minimální odstup od inženýrských sítí je 0,5 m a od hromosvodu minimálně 1 m, aby nedocházelo k interferencím.
Jak betonovat zemnící pásek?
Pásek se může obalit betonem pro zvýšení ochrany proti korozi a mechanickému poškození, zvláště v základových páskách.
Jaký je správný způsob uložení zemnícího pásku do hlíny?
Zemnící pásek by měl být uložen minimálně 0,5 metru pod povrchem do vlhké hlíny, aby byl zajištěn dobrý elektrický kontakt se zemí.
Jak se připojuje zemnící pásek k uzemnění v elektroinstalaci?
Zemnící pásek se připojuje pomocí svorek nebo lisovacích spojek, které zajistí pevné a korozivzdorné spojení se zemnícím drátem, typicky ve 3. kroku instalace.
