Uzemnění v elektroinstalaci představuje klíčový prvek pro zajištění bezpečnosti a správné funkce elektrických zařízení. Správně provedené uzemnění rozvaděče a ochranné pospojení snižují riziko úrazu elektrickým proudem i poškození elektroinstalace. Propojování pomocí zemnících tyčí je jedním z nejefektivnějších způsobů, jak dosáhnout spolehlivého uzemnění.
To hlavní z článku
- Uzemnění odvádí poruchové proudy do země a chrání před úrazem elektrickým proudem.
- Existují základní typy uzemnění: TN, TT, IT se specifickými vlastnostmi.
- Minimální průřez měděného uzemňovacího vodiče je 6 mm², ocelového 50 mm².
- Doporučený odpor uzemnění je pod 10 Ω, u citlivých zařízení i pod 1 Ω.
- Pravidelná revize uzemnění se doporučuje každé 2-4 roky odborníkem.
Jak uzemnění v elektroinstalaci funguje a proč je důležité
Uzemnění v elektroinstalaci slouží k bezpečnému odvádění poruchových proudů do země, čímž zabraňuje úrazu elektrickým proudem a zajišťuje správnou funkci ochranných prvků, jako jsou jističe a proudové chrániče. Hlavní funkcí uzemnění je také stabilizace napěťové úrovně v systému, což minimalizuje riziko přepětí a chrání citlivá elektrická zařízení před poškozením.
Key takeaways:
- Uzemnění elektroinstalace odvádí poruchový proud do země, čímž předchází nebezpečnému zvýšení dotykového a krokového napětí.
- Správné uzemnění rozvaděče a jeho ochranných částí umožňuje spolehlivou činnost ochranných prvků a napěťovou stabilizaci v celé instalaci.
- Uzemnění pomocí zemnících tyčí z oceli nebo mědi s minimálním průřezem vodiče 6 mm² (měď) zajišťuje nízký odpor uzemnění, ideálně pod 10 Ω podle ČSN EN 62305-3 ed. 2.
- Vyrovnání potenciálů a ochranné pospojení všech kovových částí elektroinstalace minimalizují riziko nebezpečných potenciálových rozdílů a krokového napětí.
Co je uzemnění v elektroinstalaci a jaký má význam
Uzemnění představuje přímé elektrické spojení částí elektroinstalace s fyzickou zemí, které slouží k odvádění poruchových proudů vznikajících při závadách nebo atmosférických výbojích. Tento proces je nezbytný pro ochranu osob před úrazem elektrickým proudem a pro správnou funkci ochranných prvků, jako jsou proudové chrániče a jističe. Napěťová stabilizace díky uzemnění zajišťuje, že elektrická zařízení pracují v bezpečném rozsahu napětí, což prodlužuje jejich životnost a snižuje riziko poruch.
Správné provedení uzemnění musí odpovídat platným normám, zejména ČSN 33 2000-5-54 a ČSN EN 62305, a zahrnuje pravidelné měření odporu uzemnění, které by mělo být nižší než 10 Ω, případně pod 5 Ω u obytných objektů a pod 1 Ω u citlivých průmyslových zařízení. Uzemnění rozvaděče se provádí pomocí zemnících tyčí nebo pásků, které jsou spojeny s hlavní uzemňovací svorkou (MET) a propojeny s ochrannými vodiči elektroinstalace.
Odborná rada: Častou chybou je nedostatečné vyrovnání potenciálů, kdy nejsou propojeny všechny kovové části budovy, což může vést k nebezpečným napěťovým rozdílům. Naopak správné ochranné pospojení eliminuje riziko krokového napětí a zajišťuje bezpečný provoz elektroinstalace.
Uzemnění se hodí pro všechny typy objektů s elektrickou instalací, zejména pro rodinné domy, průmyslové haly a zdravotnická zařízení, kde je nezbytné zachovat bezpečnost a funkčnost elektrických systémů. Naopak v některých speciálních aplikacích, jako jsou IT soustavy v nemocnicích, se používá záměrně neuzemněný systém nebo uzemnění přes impedanci, aby se minimalizovalo přerušení provozu při poruše.
Celkově je uzemnění klíčovým prvkem bezpečnosti elektroinstalace, který umožňuje efektivní fungování ochranných prvků, stabilizuje napětí a chrání osoby i zařízení před elektrickými riziky.
Typy uzemňovacích soustav a jejich charakteristika
Uzemnění v elektroinstalaci se realizuje pomocí různých uzemňovacích soustav, které určují způsob propojení nulového a ochranného vodiče a metody uzemnění. Volba správné soustavy přímo ovlivňuje bezpečnost osob i zařízení, včetně efektivního ochranného pospojení a vyrovnání potenciálů. Podle platných evropských norem IEC 60364 a ČSN EN 62305 se nejčastěji používají tři základní typy: TN, TT a IT, přičemž každý má přesně definovanou konstrukci a specifické oblasti nasazení.
Jaké jsou základní typy uzemňovacích soustav?
Základní typy uzemňovacích soustav jsou TN, TT a IT. TN soustava propojuje ochranný vodič přímo s nulovým bodem zdroje, což umožňuje rychlé vypnutí při poruše díky nízkému odporu zemní cesty. TT soustava vyžaduje vlastní uzemnění každého zařízení nezávislé na zdroji, typicky realizované pomocí zemnících tyčí s minimálním průřezem vodičů 6 mm² mědi. IT soustava je buď zcela neuzemněná, nebo uzemněná přes impedanci, čímž omezuje zemní proudy a zvyšuje provozní spolehlivost v kritických provozech, například v nemocnicích nebo výbušných prostorách.
| Typ uzemňovací soustavy | Charakteristika | Použití |
|---|---|---|
| TN | Přímé propojení nulového a ochranného vodiče (nízký odpor) | Průmyslové objekty, bytové domy, moderní instalace |
| TT | Vlastní zemniče u zařízení, nezávislé na zdroji | Rodinné domy, venkovské oblasti s omezeným přístupem ke společnému uzemnění |
| IT | Neuzemněná nebo přes impedanci, omezení zemních proudů | Zdravotnická zařízení, provozy s nepřerušeným provozem, výbušné prostory |
Jaké jsou podtypy TN soustavy a jejich charakteristika?
TN soustava se dělí na tři podtypy podle uspořádání nulového (N) a ochranného (PE) vodiče. TN-C kombinuje nulový a ochranný vodič do jednoho společného vodiče PEN, což snižuje náklady a zjednodušuje rozvod, avšak při přerušení vodiče PEN hrozí nebezpečí doteku živých částí. TN-S používá oddělené vodiče PE a N, čímž zvyšuje bezpečnost a umožňuje přesnější vyrovnání potenciálů, což je důležité pro citlivá zařízení. TN-C-S kombinuje obě varianty – společný vodič PEN vede od zdroje do rozvaděče, kde se rozděluje na PE a N, což je nejčastější řešení v domácích elektroinstalacích.
| Podtyp TN soustavy | Vodiče | Výhody | Nevýhody |
|---|---|---|---|
| TN-C | Společný vodič PEN | Nižší materiálové náklady, jednodušší instalace | Riziko nebezpečí při přerušení PEN vodiče |
| TN-S | Oddělené vodiče PE a N | Vyšší bezpečnost, lepší ochrana před poruchami | Vyšší náklady na materiál a instalaci |
| TN-C-S | Kombinace PEN a oddělení PE/N | Optimální poměr bezpečnosti a nákladů | Složitější instalace a údržba |
Tip: Při instalaci uzemnění elektroinstalace je nezbytné dodržet minimální průřez uzemňovacích vodičů podle ČSN 33 2000-5-54, obvykle 6 mm² mědi, a zajistit správné ochranné pospojování. Častou chybou je nedostatečné vyrovnání potenciálů, které může vést k nebezpečným napěťovým rozdílům a ohrožení bezpečnosti osob i zařízení.
Více podrobných informací k tématu uzemnění naleznete v oficiálních normách a na stránkách Ministerstva zemědělství ČR.
Materiály a konstrukce uzemnění v praxi
Pro uzemnění elektroinstalace se nejčastěji používají měděné a ocelové vodiče, přičemž každý materiál vyžaduje dodržení specifických parametrů průřezu. Měděné vodiče musí mít minimální průřez 6 mm², což zajišťuje dostatečnou elektrickou vodivost a mechanickou pevnost. U ocelových vodičů je minimální průřez stanoven na 50 mm² kvůli nižší vodivosti a vyšší náchylnosti ke korozi.
Spojování vodičů v uzemnění rozvaděče se provádí pomocí exotermického svaření, které vytváří trvalé a velmi odolné spoje, nebo pomocí speciálních spojovacích svorek, které usnadňují montáž a kontrolu. Korozi vodičů, zejména ocelových, se předchází galvanizací nebo použitím ochranných nátěrů, čímž se prodlužuje životnost uzemnění.
- Měděné vodiče: minimální průřez 6 mm², vysoká vodivost
- Ocelové vodiče: minimální průřez 50 mm², galvanizované proti korozi
- Spoje: exotermické svaření nebo speciální svorky
- Ochrana proti korozi: galvanizace a nátěry

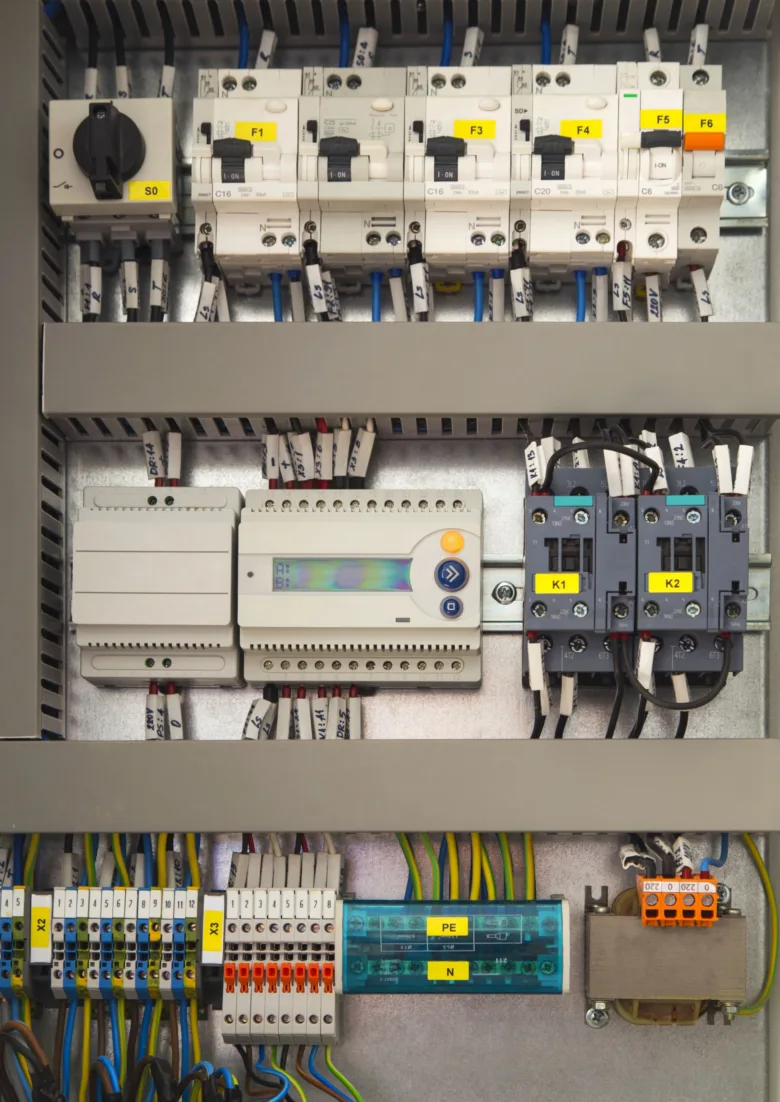

Jak správně provést uzemnění rozvaděče
Uzemnění rozvaděče se provádí připojením měděného nebo ocelového vodiče s odpovídajícím průřezem ke zemnícím tyčím, které jsou zapuštěné do země. Takto vzniká bezpečné ochranné pospojení a vyrovnání potenciálů, které je nezbytné pro správnou funkci celé elektroinstalace.
Tip: Při instalaci uzemnění pomocí zemnících tyčí je nutné pečlivě zkontrolovat spojení a použít materiály odolné vůči korozi, aby nedocházelo ke zvyšování odporu uzemnění a ztrátě funkce.
Jak se správně provádí uzemnění v elektroinstalaci
Správné uzemnění elektroinstalace je zásadní pro bezpečný provoz a ochranu osob i zařízení. Následující návod na správné uzemnění v domácí elektroinstalaci popisuje klíčové kroky od výběru materiálů až po údržbu a revize uzemnění.
Příprava a výběr materiálů
Volba vhodných zemničů a uzemňovacích vodičů je základ. Doporučuje se použít měděné vodiče s minimálním průřezem 6 mm² nebo ocelové tyče o průměru 50 mm². Zemniče se instalují do země v místech s dobrým vodivým kontaktem s půdou, nebo na konstrukci rozvaděče pro uzemnění rozvaděče.

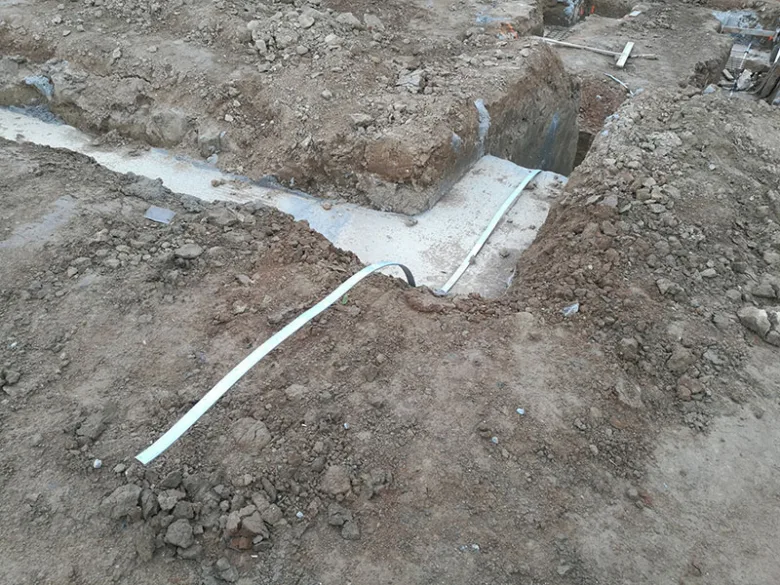

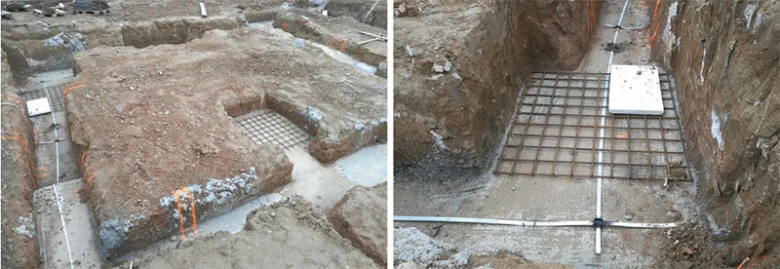

Samotná instalace uzemnění
- Uložení zemničů – zemnící tyče pevně zapusťte do země ve správné hloubce.
- Propojení vodičů – spojte uzemňovací vodiče s dostatečným průřezem a použijte kvalitní spojovací svorky.
- Zajištění spoje – doporučuje se exotermické svaření nebo třmenové spoje pro dlouhodobou vodivost a mechanickou pevnost.
Kontrola a údržba
Pravidelně měřte odpor uzemnění, který by měl být podle norem pod 10 ohmů. Kontrolujte pevnost spojů a stav materiálů při revizi uzemnění každé 2-4 roky. Údržba zahrnuje také ochranné pospojení a vyrovnání potenciálů v celé elektroinstalaci.
Tip: Častou chybou je použití vodičů s nedostatečným průřezem nebo nekvalitní spoje, které zvyšují odpor a ohrožují bezpečnost. Uzemnění elektroinstalace se hodí především v nových i rekonstruovaných domácnostech, zatímco v některých starších instalacích je nutné jej předělávat dle aktuálních norem.
Normy a bezpečnostní pravidla pro uzemnění v ČR
V České republice se uzemnění elektroinstalace řídí především normou ČSN 33 2000-5-54, která stanovuje technické požadavky na ochranné uzemnění, ochranné pospojení a vyrovnání potenciálů. Další klíčovou normou je ČSN EN 62305, která se zabývá ochranou před bleskem a stanovuje pravidla pro uzemnění pomocí zemnících tyčí a dalších prvků.
Revize elektroinstalace, včetně kontroly uzemnění rozvaděče a průřezu uzemňovacího vodiče, jsou zákonně povinné každé 2 až 4 roky, přičemž musí být prováděny kvalifikovaným odborníkem.
- ČSN 33 2000-5-54 definuje provedení ochranného uzemnění a vyrovnání potenciálů
- ČSN EN 62305 stanovuje pravidla pro ochranu před bleskem a uzemnění pomocí zemnících tyčí
- Revize elektroinstalace musí ověřit správnost uzemnění každé 2-4 roky
- Průřez uzemňovacího vodiče musí odpovídat normovým hodnotám pro bezpečný odvod proudu
Tip: Při instalaci uzemnění je nutné pečlivě dodržovat průřez uzemňovacích vodičů a správné provedení ochranného pospojení, protože častou chybou je nedostatečné vyrovnání potenciálů, které ohrožuje bezpečnost uživatelů.
Vyrovnání potenciálů a pospojování v elektroinstalaci
Vyrovnání potenciálů a pospojování představují základní bezpečnostní opatření v uzemnění elektroinstalace, která spojují všechny kovové části budovy s hlavní uzemňovací svorkou (MET). Tento proces zabraňuje nebezpečným rozdílům elektrického potenciálu, které by mohly způsobit úraz elektrickým proudem nebo poškození zařízení.
Co se musí pospojovat
Kovové prvky jako vodovodní a topné rozvody, plynové trubky, radiátory, kovové vany a další kovové konstrukce v budově musí být propojeny s hlavním uzemněním. Pospojování zajišťuje, že všechny tyto části mají stejný elektrický potenciál, čímž se eliminuje riziko průchodu nebezpečného proudu při poruše izolace nebo přepětí. Tento požadavek vyplývá z normy ČSN 33 2000-5-54 a je nezbytný pro správnou funkci ochranných prvků v elektroinstalaci.
Průřez vodiče pro pospojování
Minimální průřez vodiče pro ochranné pospojování je podle ČSN 33 2000-5-54 stanoven na 6 mm² mědi. Tento průřez zajišťuje dostatečnou kapacitu pro bezpečné odvádění poruchových proudů do země a správnou funkci uzemnění rozvaděče. Použití vodičů s menším průřezem může vést k přehřívání a selhání ochrany, což patří mezi časté chyby při instalaci.

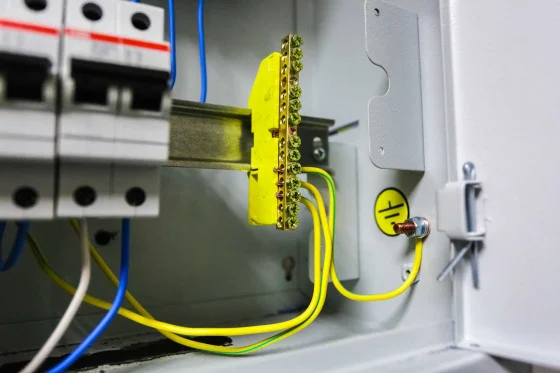

Hlavní uzemňovací svorka (MET)
Hlavní uzemňovací svorka je centrálním bodem, kde se spojují ochranné vodiče, uzemňovací přívody a pracovní uzemnění. Správné provedení tohoto spoje je klíčové pro efektivní vyrovnání potenciálů a celkovou bezpečnost elektroinstalace. Spoje musí být provedeny s vysokou mechanickou pevností a elektrickou vodivostí, často se používají exotermické svary nebo speciální svorky.
Správné vyrovnání potenciálů a pospojování kovových částí je nezbytné pro bezpečný provoz elektrických zařízení a ochranu osob. Nedostatečné nebo chybné pospojování může způsobit nebezpečné potenciálové rozdíly, které zvyšují riziko úrazu elektrickým proudem i poškození elektroinstalace. Proto je nutné vždy postupovat podle platných norem a zajistit pravidelné kontroly odborníkem.
Tip: Častou chybou je použití vodičů s nedostatečným průřezem nebo nekvalitních spojů u hlavní uzemňovací svorky, což výrazně snižuje účinnost vyrovnání potenciálů a může vést k selhání ochrany.
Pro koho se to hodí vs pro koho NE: Vyrovnání potenciálů a pospojování jsou nezbytné ve všech typech staveb, zejména v rodinných domech a komerčních objektech. U velmi jednoduchých dočasných instalací bez kovových konstrukcí může být rozsah pospojování omezený, avšak vždy je třeba zajistit minimální bezpečnostní standardy dle platných předpisů.
Časté dotazy
Jaká je hlavní funkce uzemnění v elektroinstalaci?
Uzemnění odvádí poruchové proudy do země a chrání osoby před úrazem elektrickým proudem.
Jaké jsou základní typy uzemnění v elektroinstalaci?
Mezi hlavní typy patří TN, TT a IT soustavy, přičemž TN má varianty TN-C, TN-S a TN-C-S.
Jaký je minimální průřez měděného vodiče pro uzemnění?
Minimální průřez měděného vodiče je 6 mm², u oceli je to 50 mm².
Jak často je potřeba provádět revizi uzemnění?
Revize uzemnění by měla být prováděna každé 2-4 roky kvalifikovaným elektrikářem.
Co je to vyrovnání potenciálů v elektroinstalaci?
Vyrovnání potenciálů spojuje všechny kovové části budovy k hlavnímu uzemnění, aby zabránilo nebezpečným rozdílům napětí.
Jak se měří odpor uzemnění?
Odpor uzemnění se měří speciálními přístroji a doporučená hodnota je pod 10 Ω, u citlivých zařízení pod 1 Ω.
Co se musí uzemnit v domácí elektroinstalaci?
Musí se uzemnit kovové části elektroinstalace, rozvaděče, trubky, radiátory a další kovové prvky budovy.
Jaký je význam správného uzemnění pro ochranu před přepětím?
Správné uzemnění pomáhá odvádět přepětí a chrání elektrická zařízení před poškozením.
Jaký je symbol pro uzemnění v elektrických schématech?
Symbol uzemnění je tři vodorovné čáry klesající směrem dolů, často zelenožlutá barva vodiče.
Jaké jsou nejčastější chyby při instalaci uzemnění?
Časté chyby zahrnují nesprávný průřez vodičů, nekvalitní spoje a nedostatečné propojení kovových částí.
Jaký je rozdíl mezi ochranným a funkčním uzemněním?
Ochranné uzemnění slouží k ochraně osob před úrazem elektrickým proudem, zatímco funkční uzemnění zajišťuje správnou činnost elektrických zařízení, například stabilizaci napětí.
Jakým způsobem se provádí uzemnění pomocí zemnících tyčí?
Zemnící tyče se zapichují do země do hloubky minimálně 2 metry, přičemž mezi jednotlivými tyčemi by měla být vzdálenost alespoň 1,5 metru pro efektivní uzemnění.
Jaké materiály se používají pro uzemnění a jaké mají parametry?
Nejčastěji se používá měď pro vodiče uzemnění díky její vysoké vodivosti a odolnosti vůči korozi, s minimálním průřezem 16 mm² pro domácí instalace.
Jaké jsou normy a pravidla pro uzemnění v České republice?
Podle ČSN 33 2000-4-41 musí být uzemnění provedeno tak, aby odpor uzemňovací soustavy nepřekročil 30 Ω, což zajišťuje bezpečný odvod poruchových proudů.
Jak správně provést uzemnění rozvaděče a celé elektroinstalace?
Uzemnění rozvaděče se provádí připojením zemnicího vodiče (PE) o minimálním průřezu 6 mm² k hlavnímu uzemňovacímu bodu, přičemž je nutné dodržet pravidelné kontroly a revize každých 5 let.
