Jističe a pojistky v domácnosti chrání elektrický rozvod před přetížením a zkratem, čímž zajišťují bezpečnost vaší domácnosti. Každý typ má specifickou funkci a vypínací charakteristiku, kterou je třeba znát pro správné používání a výměnu. Součástí moderního elektrického vedení bývá také proudový chránič, který doplňuje ochranu před úrazem elektrickým proudem.
📝 Hlavní myšlenky
- Jističe chrání elektrické obvody v domácnosti proti zkratu a přetížení s jmenovitým proudem 10-40 A.
- Pojistky jsou jednorázové ochranné prvky, které se musí po přepálení vyměnit.
- Nejčastější charakteristiky jističů jsou B a C, liší se vypínací proudy (např. B16 vypne při 48 A).
- Jističe mohou být jednopólové až čtyřpólové, s vypínací schopností běžně 6 kA.
- Pravidelná revize elektroinstalace a jištění by měla probíhat minimálně jednou za 5 let.

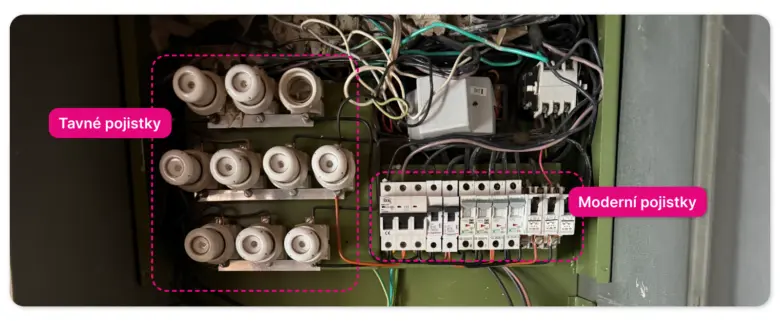

Rozdíl mezi jističem a pojistkou v domácnosti
Jistič a pojistka v domácnosti plní stejný základní úkol – chrání elektroinstalaci před přetížením a zkratem – ale liší se konstrukcí a způsobem fungování. Jistič je modulární přístroj s tepelnou a elektromagnetickou spouští, který po vypnutí lze opětovně zapnout páčkou. Pojistka je jednorázový ochranný prvek, který se při přetížení přepálí a musí se vyměnit.
Domácí jistič chrání obvod tepelnou spouští reagující na přetížení s prodlevou několika sekund až minut a elektromagnetickou spouští, která vypne obvod okamžitě při zkratu. Pojistka funguje na principu tavného drátku, který při nadproudu roztaví a přeruší obvod. Tento proces je nevratný, proto je nutná fyzická výměna pojistky.
Výhody jističe oproti pojistce:
- Jističe jsou vratné a umožňují rychlé obnovení napájení bez nutnosti výměny součástky
- Nastavitelná vypínací charakteristika (typy B, C, D) umožňuje přizpůsobení ochrany konkrétním spotřebičům a zátěžím
- Možnost integrace s proudovým chráničem zvyšuje bezpečnost proti úrazu elektrickým proudem
- Modulární provedení usnadňuje montáž a revize elektroinstalace
Klíčové rozdíly:
| Parametr | Jistič | Pojistka |
|---|---|---|
| Opakovatelnost | Vratný, lze resetovat páčkou | Jednorázový, nutná výměna po přepálení |
| Ochrana proti přetížení | Tepelná spoušť (bimetal) | Tavný drátek |
| Ochrana proti zkratu | Elektromagnetická spoušť | Tavný drátek |
| Vypínací charakteristika | Typy B, C, D s různými spouštěcími proudy | Pevná, nelze měnit |
| Montáž | Modulární, do rozvaděče | Do pojistkového pouzdra |
| Pohodlí obsluhy | Rychlé opětovné zapnutí | Nutná výměna pojistky |
Jaký je rozdíl mezi jističem a pojistkou v domácnosti?
Jističe mají jmenovité proudy od 10 do 40 A a charakteristiky B, C nebo D, které určují rychlost vypnutí při přetížení či zkratu. Pojistky jsou jednoduché tavné prvky bez možnosti nastavení, které se po přepálení musí vyměnit. Jističe umožňují přesnější a rychlejší ochranu a jsou vhodné pro moderní domácí elektroinstalace.
Jak fungují jističe a pojistky v domácnosti?
Jističe automaticky vypnou obvod při přetížení nebo zkratu díky kombinaci tepelné a elektromagnetické spouště a po odstranění závady se dají opět zapnout. Pojistky přeruší obvod roztavením tavného drátku, což vyžaduje jejich fyzickou výměnu a delší dobu obnovy napájení.
Tip: Častou chybou je použití pojistek s vyšším jmenovitým proudem, než je doporučeno, což ohrožuje bezpečnost elektroinstalace. Pro domácnosti s moderními spotřebiči se proto doporučuje instalovat jističe s odpovídající charakteristikou.
Pro koho se jistič hodí vs pro koho ne:
Jističe jsou vhodné pro většinu domácností díky opakovatelné ochraně a možnosti nastavení podle zátěže. Pojistky mohou být použity v jednoduchých instalacích nebo jako záložní ochrana, ale nejsou vhodné tam, kde je potřeba rychlá a pohodlná obsluha či časté přepínání.
Typy a charakteristiky jističů používaných v domácnostech
V domácí elektroinstalaci se nejčastěji používají jističe s jmenovitým proudem 10 A, 16 A a 25 A, které chrání vedení před přetížením a zkratem. Jmenovitý proud určuje maximální trvalý proud, který jistič snese bez vypnutí. Vypínací charakteristika jističe definuje rychlost jeho vypnutí při překročení tohoto proudu.
Charakteristika B vypíná při proudu 3 až 5,5násobku jmenovité hodnoty, což je vhodné pro běžné osvětlení a domácí spotřebiče s nízkými spouštěcími proudy. Charakteristika C reaguje při 5,5 až 10násobku, ideální pro silnější spotřebiče jako jsou pračky nebo myčky, které mají vyšší náběhový proud. Charakteristika D vypíná při 10 až 20násobku, používá se především u velkých motorů a zařízení s vysokými spouštěcími proudy.
| Charakteristika | Rozsah vypnutí (násobek jmenovitého proudu) | Vhodné použití |
|---|---|---|
| B | 3-5,5 | Osvětlení, běžné zásuvky |
| C | 5,5-10 | Spotřebiče s vyšším náběhem |
| D | 10-20 | Motory, průmyslové spotřebiče |
Jaký je rozdíl mezi jističem B16 a C16?
Jistič B16 vypne při nižším překročení proudu (3-5,5×16 A), což zajišťuje rychlejší ochranu například u světel nebo zásuvek bez velkých náběhových proudů. Jistič C16 snese vyšší náběhový proud (5,5-10×16 A), proto je vhodnější pro silnější spotřebiče, které by jinak jistič B16 zbytečně vypínal.
V porovnání s elektrickou pojistkou nabízí domácí jistič snadné obnovení po vypnutí bez potřeby výměny, což výrazně zlepšuje bezpečnost elektroinstalace v bytě. Podrobné informace doporučuji ověřit na serveru Eagri.cz, kde jsou k dispozici odborné technické údaje.
Tip: Při výběru jističe vždy zvažte typ spotřebičů a jejich náběhový proud, aby nedocházelo k častému vypínání, které může signalizovat nesprávně zvolenou charakteristiku.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Druhy pojistek a jejich použití v domácnosti
Pojistky v domácnosti slouží jako jednorázový ochranný prvek, který chrání elektroinstalaci v bytě před přetížením a zkratem. Nejčastěji se setkáte s třemi typy: válcovou, nožovou a šroubovací pojistkou. Válcové pojistky mají tvar válce a používají se převážně v starších instalacích. Nožová pojistka je běžná v domovních přípojkách a její konstrukce umožňuje snadnou výměnu. Šroubovací pojistky jsou méně časté a vyžadují vyšroubování z pojistkového pouzdra. Po přepálení se pojistka musí vždy vyměnit, protože ztratila svou funkčnost.
Postup při výměně elektrických pojistek v domácnosti
- Vypnutí hlavního jističe – zajistěte, že je elektroinstalace v bytě bez napětí.
- Otevření pojistkového pouzdra – opatrně sejmete kryt, abyste získali přístup k pojistce.
- Vyjmutí spálené pojistky – opatrně vyjměte starou jednorázovou pojistku.
- Vložení nové pojistky – zvolte správný typ a hodnotu pojistky podle označení.
- Uzavření pojistkového pouzdra – zajistěte bezpečný návrat krytu na místo.
- Zapnutí hlavního jističe – obnovte napájení a ověřte funkčnost elektroinstalace.
Tip: Na co si dát pozor při výměně pojistek, je správný výběr hodnoty a typu pojistky, aby odpovídala vypínací charakteristice domácího jističe a chránila elektroinstalaci správně. Nesprávná pojistka může způsobit časté výpadky proudu nebo naopak neochrání zařízení dostatečně.
Pro domácnosti s moderní elektroinstalací je vhodnější použití jističů a proudových chráničů, které nabízejí lepší bezpečnost elektroinstalace a snadnější resetování po výpadku.
Bezpečnostní zásady při nahazování a výměně pojistek
Bezpečné zacházení s pojistkami v domácnosti je klíčové pro ochranu elektroinstalace v bytě i vaši osobní bezpečnost. Při nahazování či výměně pojistek je nutné dodržovat přesné postupy, které minimalizují riziko úrazu nebo dalšího poškození zařízení.
Jak bezpečně vyměnit pojistku
- Vypněte hlavní jistič – tím odpojíte přívod elektrické energie do bytu a zajistíte bezpečnost práce.
- Ověřte absence napětí – použijte vhodný měřicí přístroj, abyste se ujistili, že elektroinstalace není pod proudem.
- Vyjměte spálenou elektrickou pojistku – opatrně a bez použití síly.
- Vložte novou pojistku stejného typu a hodnoty – nesprávná pojistka může ohrozit bezpečnost elektroinstalace.
- Zapněte hlavní jistič a nahodťe pojistky podle návodu – vždy postupujte podle správného pořadí.
Tip: při jakémkoliv podezření na závadu nebo nejistotu kontaktujte kvalifikovaného elektrikáře.
Kdy je nebezpečné nahazovat pojistky
Nahazování pojistek po výpadku proudu bez odstranění příčiny závady představuje riziko vzniku požáru nebo úrazu elektrickým proudem. Neodborný zásah do elektroinstalace, například bez vypnutí hlavního jističe nebo bez ověření napětí, výrazně zvyšuje nebezpečí úrazu.
Proto nikdy neprovádějte zásahy, pokud nemáte odpovídající znalosti nebo nástroje. V takových situacích je bezpečnější vyčkat na odborný zásah.
Montáž a revize jističů a pojistek v domácnosti
Montáž a revize jističů a pojistek v domácnosti představují klíčové kroky pro bezpečnost elektroinstalace v bytě. Správné nastavení a pravidelná kontrola zařízení zajistí funkčnost a ochranu před přetížením nebo zkratem.
Montáž jističe a pojistky v domácnosti
Montáž jističe smí provádět výhradně kvalifikovaný elektrikář, který zajistí správné zapojení a odpovídající vypínací charakteristiku. Při výměně jističe je třeba dodržet bezpečnostní normy a zohlednit typ jističe vhodný pro konkrétní okruh. Praktické tipy pro výměnu jističe v domácnosti zahrnují pečlivé vypnutí hlavního jističe a kontrolu funkčnosti proudového chrániče po montáži. Nesprávná montáž může vést k častým výpadkům proudu či poškození elektroinstalace.
Revize elektroinstalace a intervaly kontrol
Revize elektroinstalace by měla probíhat minimálně jednou za 5 let, přičemž v náročnějších podmínkách (vlhké prostředí, starší instalace) je vhodné interval zkrátit. Revize zahrnuje kontrolu stavu jističů, pojistek a proudových chráničů, aby se odhalily známky opotřebení nebo poruchy. Tabulka níže uvádí doporučené intervaly revizí podle prostředí a typu instalace:
| Typ instalace | Doporučený interval revize | Poznámka |
|---|---|---|
| Běžná domácnost | 5 let | Standardní elektroinstalace |
| Starší instalace | 3 roky | Vyšší riziko poruch |
| Vlhké nebo prašné prostředí | 2-3 roky | Zvýšená kontrola bezpečnosti |
Selektivita jističů a pojistek
Selektivita jističů zajišťuje, že při poruše vypne pouze jistič nebo pojistka postiženého okruhu, čímž se minimalizují zbytečné výpadky v ostatních částech domácnosti. Například při zkratu v zásuvkovém okruhu vypne jistič pouze tento okruh, nikoli hlavní jistič, což umožní zbytek elektroinstalace v bytě fungovat normálně. Tento princip je zásadní pro bezpečnost elektroinstalace a komfort uživatelů.
Tip: Správně nastavená selektivita vyžaduje kompatibilní vypínací charakteristiku jističů v jednotlivých částech rozvodné skříně, což by měl zajistit odborník při montáži.
Funkce hlavního jističe a dalších ochranných prvků
Hlavní jistič a další ochranná zařízení tvoří základ bezpečnosti elektroinstalace v bytě. Jejich funkce zahrnuje ochranu proti přetížení, zkratu a nebezpečným únikům proudu, čímž minimalizují riziko požáru a úrazu elektrickým proudem.
Rozdíl hlavního jističe a podružných jističů
Hlavní jistič slouží k ochraně celé domácí elektroinstalace a má typickou vypínací schopnost 6 kA, což umožňuje rychlé odpojení při zkratu nebo nadproudu. Podružné jističe jsou určeny pro jednotlivé okruhy, například světelné obvody nebo zásuvky, a umožňují selektivní vypnutí části instalace bez ovlivnění zbytku bytu. Nejčastěji se používají jističe s jmenovitým proudem 10 A pro světla a 16 A pro zásuvky, s charakteristikou B nebo C podle typu zátěže. Tento princip zvyšuje bezpečnost a komfort provozu elektroinstalace.
Proudové chrániče a kombinovaná zařízení
Proudový chránič detekuje únik proudu nad 30 mA, který může vést k úrazu elektrickým proudem nebo vzniku požáru, a vypíná postižený obvod během 0,3 sekundy. Kombinovaná zařízení integrují jistič i proudový chránič do jednoho modulu, čímž šetří místo v rozvaděči a zjednodušují montáž. Použití těchto prvků výrazně zvyšuje bezpečnost bytové elektroinstalace a je doporučeno zejména v koupelnách, kuchyních a exteriérech.
- Hlavní jistič chrání celý elektrický rozvod s vypínací schopností 6 kA
- Podružné jističe chrání jednotlivé okruhy s jmenovitými proudy 10 A, 16 A a charakteristikami B nebo C
- Proudový chránič s citlivostí 30 mA zabraňuje úrazům a požárům způsobeným únikem proudu
Tip: Při výměně jističe vždy zkontrolujte jeho vypínací charakteristiku (B, C nebo D), která určuje rychlost reakce na přetížení a zkrat, aby odpovídala typu připojených spotřebičů a požadavkům elektroinstalace.
Jak poznat poruchu nebo špatný jistič
Porucha jističe v domácí elektroinstalaci se projevuje především častým a neopodstatněným vypadáváním, které signalizuje přetížení, zkrat nebo závadu na spotřebiči. Jistič může také vykazovat mechanické problémy, například jiskření při zapínání, což značí poškození kontaktních ploch nebo vnitřní opotřebení spouštěcího mechanismu. Další známkou špatného jističe je neochota zapnout se nebo nemožnost vrátit páčku jističe do zapnuté polohy po vypnutí.
Vypadávání jističe nastává, když proud v obvodu překročí hodnotu nastavenou vypínací charakteristikou (například jistič typu B16 vypne při proudu cca 48 A). Proudový chránič navíc sleduje unikající zemnící proudy nad 30 mA a vypíná obvod, aby zabránil úrazu elektrickým proudem nebo požáru. Časté vypínání může signalizovat nejen poruchu jističe, ale i závadu na spotřebiči či nesprávné zapojení elektroinstalace.
Na co si dát pozor:
- Opakované vypadávání jističe bez zjevné příčiny může znamenat vnitřní poruchu jističe nebo opotřebení jeho spouštěcího mechanismu
- Jiskření nebo praskání při zapínání svědčí o poškození kontaktů a vyžaduje okamžitou odbornou kontrolu
- Při podezření na zkrat nebo přetížení nikdy neprovádějte opravy sami, hrozí riziko úrazu nebo požáru
- V případě problémů kontaktujte kvalifikovaného elektrikáře, který provede diagnostiku a případnou výměnu jističe
Tip: Pro domácí elektroinstalaci je vhodnější použití domácího jističe než starších tavných pojistek, protože jistič umožňuje opakované zapnutí bez nutnosti výměny součástky, což zvyšuje bezpečnost a pohodlí.
Rozlišení: Jističe s charakteristikou B jsou vhodné pro běžné zásuvky a světelné obvody, zatímco jističe s charakteristikou C se lépe hodí pro spotřebiče s vyšším rozběhovým proudem, například výkonné domácí spotřebiče nebo nářadí. Nevhodný výběr charakteristiky může způsobit časté vypínání nebo naopak nedostatečnou ochranu.
Časté dotazy o jističích a pojistkách v domácnosti
Otázka: Jaký je hlavní rozdíl mezi jističem a pojistkou v domácnosti?
Jistič je vratný přístroj, který chrání elektroinstalaci proti přetížení a zkratu, zatímco elektrická pojistka je jednorázová a po přepálení ji musíte vyměnit.
Otázka: Jak fungují jističe a pojistky v domácnosti?
Jistič přeruší obvod automaticky při nadproudu, což umožňuje jeho opětovné zapnutí, pojistka přepálí kovový prvek a musí se vyměnit.
Otázka: Jak poznat, že je jistič špatný?
Špatný jistič se projevuje častým nevysvětlitelným vypínáním, nemožností zapnutí nebo jiskřením a zápachem spáleniny v rozvaděči.
Otázka: Jak se nahodí pojistky v panelovém domě?
Po výpadku proudu vypněte hlavní jistič, ověřte nepřítomnost napětí a pojistky nahazujte postupně až po odstranění závady.
Otázka: Návod na zapnutí pojistek v bytě?
Nejdříve vypněte hlavní jistič, po upevnění nových pojistek zapněte hlavní jistič a kontrolujte, zda nedochází k přetížení.
Otázka: Jaký je rozdíl mezi jističem B16 a C16?
Jistič B16 má vypínací charakteristiku pro proudy 3-5,5násobku jmenovitého, vhodný pro běžné zásuvky, zatímco C16 snese 5,5-10násobek, ideální pro spotřebiče s vyšším rozběhovým proudem.
Otázka: Co znamená vypínací charakteristika jističe typu A?
Typ A reaguje na malé pulzní i stejnosměrné proudy s citlivostí od 0,03 A, hlavně pro ochranu proudovým chráničem.
Otázka: Jak často se platí za jistič v domácnosti?
Za domácí jistič platíte jednorázově při jeho instalaci, měsíční platba se vztahuje pouze k odběru elektřiny.
Otázka: Jak zjistit, že pojistka v bytě je spálená?
Spálená pojistka má přerušený kovový drátek nebo černé stopy uvnitř, což způsobí výpadek proudu v daném okruhu.
Otázka: Jaké jsou výhody jističů oproti pojistkám v domácnosti?
Jističe umožňují rychlé opětovné zapnutí bez výměny dílu a mají přesné vypínací charakteristiky, což zvyšuje bezpečnost elektroinstalace.
Otázka: Co znamená hlavní jistič v domácnosti?
Hlavní jistič chrání celou elektroinstalaci v bytě před přetížením a zkratem a slouží k úplnému odpojení napájení.
Otázka: Proč nejdou nahodit pojistky po výpadku proudu?
Příčinou bývá neodstraněná závada, například zkrat nebo přetížení, což zabraňuje bezpečnému zapnutí.
Otázka: Jak správně nastavit jistič v bytě?
Nastavení provádí elektrikář podle jmenovitého proudu a charakteristiky vypínání přizpůsobené spotřebičům a ochraně elektroinstalace.
Otázka: Co dělat, když pojistky opakovaně vypadávají?
Opakované vypínání signalizuje závadu v elektroinstalaci či spotřebiči; doporučuje se odborná kontrola a případná oprava.
Otázka: Jaká je bezpečnost elektroinstalace při použití proudového chrániče?
Proudový chránič reaguje na unikající proudy nad 30 mA a výrazně zvyšuje ochranu proti úrazu elektrickým proudem.
