Maximální zatížení elektrického jističe určuje, jaký proud může jistič bezpečně přenášet bez vypnutí. Správné dimenzování se opírá o výpočet příkonu a volbu vhodného typu jističe s odpovídající jmenovitou hodnotou a vypínací charakteristikou. Dodržení těchto parametrů zajistí spolehlivou ochranu elektroinstalace před přetížením a zkratem.
📝 Hlavní myšlenky
- Maximální zatížení jističe by nemělo překročit 80 % jeho jmenovitého proudu při dlouhodobém provozu.
- Jednofázový jistič 16 A odpovídá maximálnímu výkonu přibližně 3,68 kW.
- Třífázový jistič 25 A umožňuje zatížení až 17,32 kW.
- Typ vypínací charakteristiky jističe (B, C, D, K, Z) určuje reakci na nadproudy a zkraty.
- Jistič musí být dimenzován podle průřezu kabelu, například 16 A pro CYKY 3×1,5 mm².

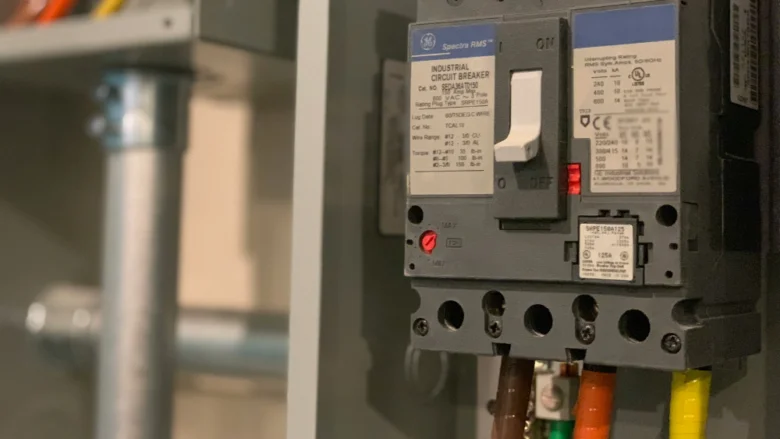

Co je to elektrický jistič a jeho funkce

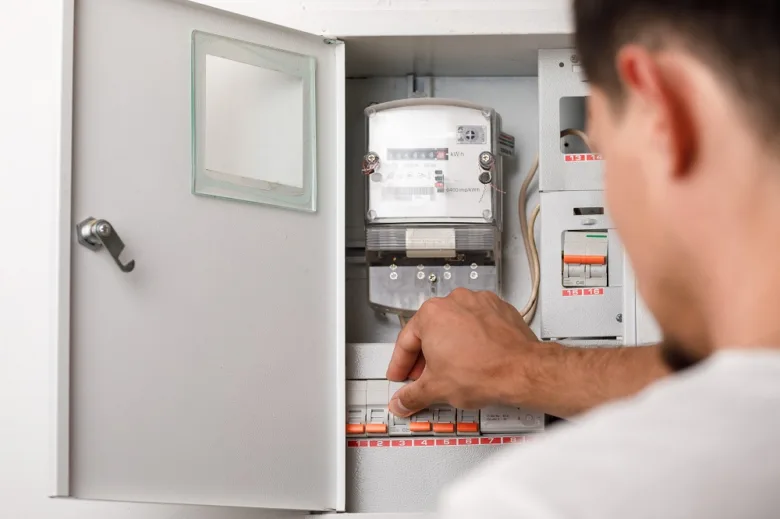

![image_slot: intro]
Elektrický jistič je zařízení v elektroinstalaci, které přeruší elektrický proud při překročení jmenovitého proudu, čímž chrání vedení před přetížením a zkratem. Hlavní jistič, jako specifický typ elektrického jističe, je umístěn obvykle u hlavního přívodu elektrické sítě, například před elektroměrem, a zajišťuje bezpečnost celé instalace. Maximální zatížení elektrického jističe 16A odpovídá právě jeho jmenovitému proudu, který nesmí být dlouhodobě překračován, aby nedošlo k vypnutí nebo poškození.
Výpočet příkonu spotřebičů pomáhá správně dimenzovat jistič podle očekávané zátěže a typu jističe s odpovídající vypínací charakteristikou. Pro běžnou domácnost se nejčastěji používají jističe 10A, 16A a 25A, přičemž například maximální zatížení elektrického jističe 10 ampér je vhodné pro menší okruhy či přístroje s nižším výkonem. Správný výběr jističe je klíčový pro bezpečnost elektroinstalace a prevenci nebezpečných situací, jako je přehřátí či požár.
Jaký jistič je vhodný pro motor s výkonem 4 kW
Pro motor s výkonem kolem 4 kW se obvykle volí jistič s jmenovitým proudem minimálně 25 A, protože startovací proud motoru může být výrazně vyšší než jeho provozní proud.
Jak se určuje maximální zatížení jističe
Maximální zatížení elektrického jističe představuje nejvyšší příkon, který může jistič bezpečně přenést bez vypnutí. Pro správné dimenzování jističe je nezbytné znát vztah mezi napětím, proudem a příkonem. Základní výpočet příkonu se liší podle typu elektrické sítě – jednofázové nebo třífázové.
Výpočet pro jednofázovou síť
Maximální zatížení jističe v jednofázové síti vypočítáte podle vzorce P = U × I, kde U je napětí 230 V a I jmenovitý proud jističe v ampérech. Například pro jistič 16 A platí: 230 V × 16 A = 3 680 W, tedy 3,68 kW. Pro jistič 25 A odpovídá maximální příkon 5,75 kW. Tento výpočet pomáhá určit, kolik kilowatt elektrických spotřebičů lze na daný jistič bezpečně připojit.
- Změřte jmenovitý proud jističe (v ampérech)
- Použijte napětí 230 V pro jednofázovou síť
- Vypočítejte příkon P = 230 V × I
- Výsledek převeďte na kilowatty vydělením 1 000
Výpočet pro třífázovou síť
Pro třífázovou síť s napětím 230 V na fázi se maximální zatížení jističe počítá podle vzorce P = 3 × U × I. U jističe s proudem 25 A tedy platí: 3 × 230 V × 25 A = 17 250 W, tedy 17,25 kW. Tento způsob výpočtu je klíčový zejména pro dimenzování jističů u průmyslových motorů a větších spotřebičů.
- Určete jmenovitý proud jističe (v ampérech)
- Použijte napětí 230 V na jednu fázi
- Vypočítejte příkon P = 3 × 230 V × I
- Přepočítejte na kilowatty dělením 1 000
| Jmenovitý proud jističe (A) | Maximální zatížení jednofázové sítě (kW) | Maximální zatížení třífázové sítě (kW) | |
|---|---|---|---|
| 10 | 2,3 | 6,9 | |
| 16 | 3,68 | 11,04 | |
| 25 | 5,75 | 17,25 |
Tip: Častou chybou při určování maximálního zatížení jističe je nepočítat s rezervou na krátkodobé proudové nárazy spotřebičů. Pro bezpečnost elektroinstalace vždy zvažte dimenzování jističe s ohledem na vypínací charakteristiky a typy jističů. Maximální proudové zatížení jističe 16 ampér by nemělo být překročeno, aby se předešlo nechtěnému vypnutí nebo poškození obvodu.
Typy jističů a jejich vypínací charakteristiky
Pro správné dimenzování jističe je klíčové znát jeho typy a vypínací charakteristiky, které určují, při jakém násobku jmenovitého proudu jistič vypne. To ovlivňuje bezpečnost elektroinstalace i výpočet příkonu připojených zařízení.
Jistič B
Jistič B má vypínací charakteristiku odpovídající 3-5násobku jmenovitého proudu. Používá se zejména pro světelné okruhy, kde jsou proudové rázy nízké. Tento typ zajišťuje dostatečnou ochranu při běžném zatížení.
Jistič C
Jistič C vypíná při 5-10násobku jmenovitého proudu. Je vhodný pro zásuvkové okruhy a elektrické nářadí, kde bývá vyšší proudový náraz. Dimenzování jističe C se často využívá pro běžné domácí a provozní instalace.
Jistič D
Jistič D odolává proudovým rázům v rozmezí 10-20násobku jmenovitého proudu. Hodí se pro zařízení s vysokými rozběhovými proudy, jako jsou velké motory nebo transformátory.
Jistič K
Jistič K má vypínací charakteristiku 10-14násobku jmenovitého proudu. Používá se především pro motory s těžkými rozběhy, kde je potřeba vyšší tolerance proudových rázů.
Jistič Z
Jistič Z vypíná již při 2-3násobku jmenovitého proudu. Tento typ je určen pro vysoce citlivá zařízení, například v datových centrech, kde je třeba maximální ochrana a rychlá reakce.
Tip: Při výběru jističe je třeba správně provést výpočet maximálního zatížení pro jistič 16A nebo jiné hodnoty. Nesprávné dimenzování může způsobit časté vypínání nebo naopak ohrozit bezpečnost elektroinstalace. Pro motor s výkonem 4 kW se například obvykle volí jistič s charakteristikou D nebo K, aby zvládl rozběhové proudy.
Doporučené velikosti jističů a jejich zatížení
Doporučené velikosti jističů se liší podle typu elektroinstalace a potřebného příkonu spotřebičů v domácnosti. Pro byty se běžně používají jednofázové jističe s hodnotou 16 až 25 ampérů, což odpovídá maximálnímu zatížení přibližně 3,68 až 5,75 kW. Rodinné domy často vyžadují třífázové jističe s proudem 20 až 25 ampérů, které zvládnou příkon mezi 13,8 a 17,32 kW. Správný výběr jističe podle maximálního zatížení pomáhá zajistit bezpečnost elektroinstalace a zabránit častým poruchám.
Tabulka hodnot maximálního zatížení jističů 10A, 16A a 25A
| Typ jističe | Jmenovitý proud jističe (A) | Maximální zatížení (kW) | Použití |
|---|---|---|---|
| Jistič 10 A | 10 | 2,3 | Malé byty, osvětlení |
| Jistič 16 A | 16 | 3,68 | Standardní byty |
| Jistič 25 A | 25 | 5,75 | Větší byty, chaty |
- Doporučuji provést přesný výpočet příkonu všech spotřebičů před dimenzováním jističe.
- Typy jističů vybírejte také podle vypínacích charakteristik pro konkrétní zátěž.
- Pro větší rodinné domy se hodí třífázové jističe, které bezpečně pokryjí vyšší příkon.
Tip: Častou chybou je poddimenzování jističe, což vede k nežádoucímu častému vypínání. Naopak příliš velký jistič bez dostatečné rezervy může ohrozit bezpečnost elektroinstalace.
Důsledky nesprávného zatížení jističe
Nesprávné dimenzování elektrického jističe může mít vážné dopady na provoz a bezpečnost celé elektroinstalace. V této sekci se zaměříme na hlavní rizika spojená s překročením maximálního zatížení a časté chyby při jeho určování.
Co způsobuje nesprávné zatížení jističe
Nesprávné zatížení jističe vede k častému vypínání elektrického obvodu, což způsobuje přerušení provozu připojených zařízení a nepohodlí. Opakované vypínání snižuje životnost jističe i dalších elektrických zařízení a zvyšuje náklady na opravy a výměnu. Častá chyba je podcenění dimenzování jističe vzhledem k jmenovitému proudu a nevhodný výpočet příkonu.
Riziko požáru při nesprávném zatížení
Přetížení jističe způsobuje nadměrné zahřívání vodičů a elektroinstalace, což výrazně zvyšuje riziko vzniku požáru. Proto je nezbytné dodržovat bezpečnostní rezervy a správně zvolit typy jističů s odpovídajícími vypínacími charakteristikami. Tím se zajistí dlouhodobá bezpečnost elektroinstalace a minimalizují nebezpečné situace.
- časté vypínání způsobuje zkrácení životnosti zařízení
- přetížení zvyšuje riziko požáru v domácnosti
- nevhodný výpočet příkonu vede k nesprávnému dimenzování jističe
Tip: Pro správné dimenzování jističe vždy vycházejte z maximálního proudu a připojeného příkonu s rezervou 20-25 % pro bezpečný a spolehlivý provoz.
Časté dotazy k maximálnímu zatížení jističe
Otázka: Jaké je maximální zatížení jističe 16 A?
Maximální zatížení jističe 16 A je přibližně 3,68 kW v jednofázové elektrické síti s napětím 230 V. Tento výpočet vychází z násobení jmenovitého proudu jističe a napětí (P = 230 V × 16 A).
Otázka: Jaké je maximální zatížení jističe 10 A?
Jistič 10 A zvládne maximálně zatížení kolem 2,3 kW pro jednofázovou síť 230 V. Jeho dimenzování musí respektovat tento limit, aby nedocházelo k nadměrnému přetížení.
Otázka: Jaké je maximální zatížení jističe 25 A?
Maximální zatížení jističe 25 A činí přibližně 5,75 kW v jednofázové síti. Pro třífázovou instalaci platí hodnoty násobné podle počtu fází.
Otázka: Kolik kW udrží 25 A jistič?
Jistič 25 A bezpečně snese výkon až 5,75 kW v jednofázové síti a až 17,32 kW při třífázovém připojení (400 V).
Otázka: Jak vypočítat maximální zatížení pro jistič 16 A?
Návod na výpočet maximálního proudového zatížení jističe je jednoduchý: vynásobte jmenovitý proud jističe (16 A) napětím sítě (230 V), tedy 16 × 230 = 3 680 W, což je 3,68 kW.
Otázka: Jaký jistič je vhodný pro motor s výkonem 4 kW?
Pro motor s výkonem 4 kW se doporučuje jistič typu C nebo D s proudem minimálně 16 A, protože tyto typy mají vhodné vypínací charakteristiky pro spouštěcí proudy motorů.
Otázka: Proč je důležité nepřekračovat maximální zatížení jističe?
Překročení maximálního zatížení může vést k častému vypínání jističe a ohrožení bezpečnosti elektroinstalace, včetně rizika přehřátí nebo poškození kabeláže.
Otázka: Jak dlouho vydrží jistič při zatížení blížícím se jmenovité hodnotě?
Při trvalém zatížení by neměl proud překročit 80 % jmenovitého proudu jističe, jinak může dojít k přehřívání nebo snížení životnosti zařízení během několika hodin.
Otázka: Jaká je bezpečná hranice zatížení hlavního jističe před elektroměrem EON?
Bezpečná hranice běžně činí 80 % jmenovitého proudu jističe, například u 25 A jističe tedy maximálně 20 A, což zajišťuje rezervu pro provoz a bezpečnost elektroinstalace.
Otázka: Jak správně zvolit jistič podle maximálního zatížení?
Dimenzování jističe závisí na výpočtu příkonu všech připojených spotřebičů a musí zohlednit bezpečnostní rezervu, aby proud nepřekročil cca 80 % jmenovité hodnoty.
Otázka: Co je to elektrický jistič a jaká je jeho funkce?
Elektrický jistič je ochranné zařízení, které přeruší obvod při překročení jmenovitého proudu, čímž chrání elektroinstalaci před přetížením a zkratem.
Otázka: Jak se určuje maximální zatížení jističe podle kabeláže?
Maximální zatížení jističe musí odpovídat průřezu kabelu; například kabel 2,5 mm² se běžně dimenzuje na jistič do 20 A, aby nedošlo k přehřátí vodiče.
Otázka: Jaký je rozdíl mezi charakteristikami jističů B, C a D?
Typ B vypíná při 3-5násobku jmenovitého proudu, C při 5-10násobku a D při 10-20násobku, což ovlivňuje citlivost jističe na nárazové proudy a vhodnost pro různé zátěže.
Otázka: Jaká je doporučená bezpečnostní rezerva při dimenzování jističe?
Bezpečnostní rezerva obvykle činí 20 %, tedy doporučuje se nepřekračovat 80 % jmenovitého proudu, což zajišťuje stabilní a bezpečný provoz.
Otázka: Jak postupovat při výměně jističe v elektrickém rozvodu?
Při výměně jističe vypněte hlavní vypínač, ověřte správné hodnoty a typ nového jističe, a instalaci proveďte dle platných bezpečnostních předpisů.
Jaké chyby se často dělají při určování maximálního zatížení jističe?
Častou chybou je nedostatečné zohlednění bezpečnostní rezervy nebo nesprávný výběr jističe bez ohledu na průřez kabeláže, což vede k riziku přehřátí a častému vypínání.
Kalkulačka pro výpočet maximálního zatížení elektrického jističe
Pro rychlý výpočet maximálního zatížení jističe lze využít jednoduchou kalkulačku: stačí zadat jmenovitý proud jističe a napětí sítě, což umožní zjistit maximální příkon v kW.
