Elektrické pojistky představují základní prvek ochrany elektrických instalací proti přetížení a zkratu. Různé druhy pojistek se liší konstrukcí i vypínací charakteristikou, což ovlivňuje jejich vhodnost pro konkrétní použití. Správný výběr pojistky zohledňuje také barevné značení, které usnadňuje identifikaci parametrů.
Co si zapamatovat
- Elektrické pojistky přeruší obvod při překročení jmenovitého proudu, čímž chrání zařízení a instalace.
- Existují tři hlavní rozměrové řady válcových pojistek: 10×38 mm (0,5-25 A), 14×51 mm (2-50 A) a 22×58 mm (4-125 A).
- Pojistky mají časově-proudové charakteristiky typu gG, aG, T, FF a další, které určují jejich reakci na přetížení či zkrat.
- V domácnostech se běžně používají keramické pojistky řad DII (6-25 A) a DIII (35-63 A).
- Správný výběr pojistky podle jmenovitého proudu a napětí je klíčový pro bezpečnost a prevenci požárů.
Základní informace o elektrických pojistkách a jejich funkci
Elektrická pojistka přeruší elektrický obvod při překročení své jmenovité hodnoty proudu roztavením tavného prvku, čímž chrání elektrickou instalaci před přetížením a zkratem. Tento proces zabraňuje poškození elektrických zařízení a minimalizuje riziko požáru.
Konstrukce pojistky zahrnuje kovový tavný prvek, obvykle ze stříbra nebo mědi, který má přesně definovanou hodnotu proudu pro přerušení obvodu. Tavný prvek je umístěn v izolujícím válcovém, závitovém nebo nožovém tělese, často naplněném křemičitým pískem, jenž tlumí elektrický oblouk a zvyšuje bezpečnost přerušení. Rozměry pojistek se pohybují například od běžných válcových 10×38 mm až po větší 22×58 mm, přičemž volba závisí na aplikaci a požadovaném proudu.
Vypínací charakteristika pojistky určuje rychlost její reakce na přetížení a zkrat. Rychlé pojistky (např. typ gR) reagují během milisekund a chrání citlivá zařízení, zatímco pomalé pojistky (typ T) umožňují krátkodobé proudové špičky, což je vhodné například pro elektromotory s vysokými rozběhovými proudy. Typické časově-proudové kategorie zahrnují označení jako gG (všeobecná ochrana), aG (ochrana proti zkratům) a TT (termické zpoždění).
Barevné značení pojistek usnadňuje identifikaci jejich jmenovitého proudu podle normy IEC 60269: například růžová značí 2 A, červená 10 A, modrá 20 A, bílá 50 A a stříbrná 80 A. Toto značení pomáhá předcházet chybám při výměně a zajišťuje správné jištění.
- Elektrická pojistka chrání instalaci přerušením obvodu při překročení jmenovitého proudu.
- Tavný prvek je vyroben z materiálů s nízkou teplotou tavení a vysokou vodivostí.
- Konstrukce pojistky zahrnuje izolující těleso a hasební prostředek pro bezpečné uhašení elektrického oblouku.
- Vypínací charakteristika rozlišuje rychlé a pomalé pojistky podle doby reakce.
- Barevné značení odpovídá standardizovaným hodnotám jmenovitého proudu.
Tip: Pro domácí elektroinstalace je klíčové zvolit pojistky s odpovídající vypínací charakteristikou a jmenovitým proudem, aby nedocházelo k nežádoucímu vyhazování nebo nedostatečné ochraně. Častou chybou je používání rychlých pojistek tam, kde jsou vhodnější pomalé, což vede k častému přerušení obvodu bez skutečného přetížení.
Typy a konstrukce elektrických pojistek
Elektrické pojistky představují základní prvek pro ochranu elektrických instalací proti přetížení a zkratu. Existují různé druhy elektrických pojistek, které se liší konstrukcí, rozměry a vypínací charakteristikou. Pochopení jejich vlastností je klíčové pro správný výběr a bezpečnost elektrických zařízení.
Mezi nejběžnější typy patří válcové pojistky, které se vyrábějí v několika rozměrových řadách podle proudové hodnoty a použití. Nejčastěji se setkáte s rozměry 10×38 mm pro proudy 0,5-25 A, 14×51 mm pro proudy 2-50 A a 22×58 mm pro proudy 4-125 A. Tyto pojistky se využívají v průmyslových i domácích instalacích pro jisté a rychlé odpojení při nadproudových stavech.
Závitové pojistky mají konstrukci připomínající žárovku a používají standardní závity E14 nebo E27. Díky tomu se snadno instalují do pojistkových objímek, často v rozvodných skříních staršího typu. Jejich vypínací charakteristika závisí na typu vložky a bývá vhodná pro ochranu spotřebičů i vedení s vyššími proudy.
Nožové pojistky se vyznačují jednoduchým zasouvacím provedením a často se používají v automobilech nebo malých elektrických zařízeních. Pro elektroniku a plošné spoje jsou určeny SMD pojistky – ty jsou malé, s přesnou hodnotou proudu a rychlou reakcí na přetížení.
| Typ pojistky | Rozměry (mm) | Proudové hodnoty (A) | Použití |
|---|---|---|---|
| Válcová | 10×38,14×51,22×58 | 0,5-125 | Domácí i průmyslové instalace |
| Závitová | E14, E27 | 2-50 | Starší rozvody, průmysl |
| Nožová | Různé | 1-30 | Automobilová elektrika, přístroje |
| SMD | Malé rozměry | Nízké (mA až A) | Elektronická zařízení |
Tip: Správný výběr pojistky podle vypínací charakteristiky zajistí nejen ochranu instalace, ale i dlouhodobou spolehlivost. Například pomalé pojistky jsou vhodné pro motory s vysokým rozběhovým proudem, rychlé pro citlivé elektronické komponenty.
Pro více informací o bezpečnosti elektrických instalací a správném používání pojistek doporučuji odborný zdroj na dTest.cz, který detailně rozebírá i normy elektrických pojistek a jejich barevné značení.
Jaké existují typy elektrických pojistek a jejich použití
Typy závitových a válcových elektrických pojistek pokrývají většinu požadavků na jištění v domácnostech i průmyslu. Válcové pojistky jsou univerzální a snadno vyměnitelné, zatímco závitové se hodí do specifických objímek. Nožové a SMD pojistky jsou specializované, s přihlédnutím k jejich konstrukci a použití. Vypínací charakteristika pojistky stanovuje dobu odezvy na přetížení, což je klíčové pro správnou ochranu elektrických zařízení.
Hlavní parametry a charakteristiky elektrických pojistek
Elektrické pojistky se vybírají podle několika klíčových parametrů, které ovlivňují jejich funkci a bezpečnost elektrických instalací. Pro správné jištění je nezbytné znát jmenovitý proud, napětí, časově-proudové charakteristiky a barevné značení pojistek.
Jmenovitý proud a napětí
Jmenovitý proud pojistky musí odpovídat maximální proudové zátěži dané části instalace, aby dokázala spolehlivě ochránit zařízení před nadproudem. Příliš nízký proud vede k častému vypínání, příliš vysoký zase neochrání vedení. Jmenovité napětí pojistky musí být minimálně rovné pracovnímu napětí v instalaci, což je v běžných domácnostech zpravidla 230 V střídavého proudu. Například pojistka s jmenovitým proudem 16 A a napětím 250 V je vhodná pro obvody s maximálním proudem do 16 A a pracovním napětím do 250 V. Správný výběr těchto parametrů zajišťuje bezpečnost instalace a zabraňuje poškození zařízení.
Časově-proudové charakteristiky pojistek
Časově-proudová charakteristika určuje, jak rychle pojistka vypne obvod při přetížení nebo zkratu. Typ gG je univerzální pojistka s plným rozsahem ochrany proti přetížení i zkratu a je nejčastěji používaná v domácích instalacích. Typ aG je pojistka s ochranou proti zkratu, ale bez ochrany proti dlouhodobému přetížení, vhodná pro ochranu pojistkových přístrojů. Charakteristika T označuje pomalé pojistky, které odolávají krátkodobým proudovým špičkám, například u motorů. Výběr charakteristiky je zásadní pro správnou funkci jištění a závisí na typu spotřebiče a jeho provozních vlastnostech.
Příklad přehledu časově-proudových charakteristik:
- gG – ochrana proti přetížení i zkratu, univerzální použití
- aG – ochrana pouze proti zkratu, aplikace na ochranu pojistkových přístrojů
- T – pomalá pojistka, odolává krátkým proudovým nárazům
Barevné značení pojistek
Barevné značení usnadňuje rychlou identifikaci jmenovitého proudu pojistky, což pomáhá při kontrole a výměně. Standardní barevné kódy odpovídají určitému proudu:
| Jmenovitý proud (A) | Barva |
|---|---|
| 10 | Červená |
| 16 | Zelená |
| 20 | Modrá |
| 25 | Žlutá |
| 32 | Hnědá |
| 50 | Bílá |
Toto barevné značení je standardizované a významně přispívá k bezpečnosti, protože eliminuje chyby při výběru pojistky. Častou chybou je použití pojistky s nesprávným jmenovitým proudem, což může vést k neúčinné ochraně nebo předčasnému vypínání.
Tip: Při výběru pojistky vždy zkontrolujte nejen jmenovitý proud a napětí, ale také vypínací charakteristiku, protože správná kombinace zajišťuje dlouhodobou bezpečnost instalace a ochranu zařízení.
Použití elektrických pojistek v různých typech instalací
Elektrické pojistky plní klíčovou roli v ochraně elektrických obvodů před přetížením a zkratem. V různých typech instalací se používají specifické druhy pojistek přizpůsobené požadavkům a bezpečnostním normám daného prostředí.
V domácích instalacích jsou nejčastěji využívané keramické pojistky typů DII a DIII. Keramická pojistka DII je vhodná pro proudy od 6 do 25 ampér a používá se například v zásuvkových okruzích a osvětlení. Typ DIII pak pokrývá vyšší proudové hodnoty od 35 do 63 ampér a nachází uplatnění v hlavních rozvodech domácností. Výhodou těchto keramických pojistek je jejich konstrukce odolná vůči teplu a krátkodobým proudovým nárazům, což zvyšuje bezpečnost elektrické instalace.

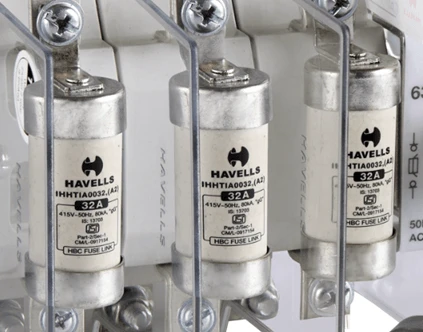

Průmyslové instalace vyžadují pojistky s vysokou vypínací charakteristikou, proto se zde používají pojistky HRC (High Rupturing Capacity). HRC pojistky zvládají přerušit velmi vysoké zkratové proudy a chrání tak nákladnou průmyslovou techniku a rozvody. Tyto pojistky mají speciální konstrukci s tavnou vložkou v keramickém těle, která při přetížení bezpečně přeruší obvod bez rizika poškození okolních zařízení.
Automobilové pojistky jsou specifické svou konstrukcí a barevným značením, které odpovídá hodnotě pojistného proudu. Lopatková pojistka patří mezi nejrozšířenější typy v autech, umožňuje snadnou výměnu a je spolehlivá při ochraně elektrických obvodů vozidla. Barevné značení usnadňuje rychlou identifikaci správné hodnoty pojistky podle normy.
Typy závitových a válcových elektrických pojistek a jejich použití
V domácích a průmyslových instalacích najdete typicky závitové pojistky, které se snadno instalují do pojistkových paticek. Válcové pojistky se používají tam, kde je potřeba rychlá výměna a standardizovaný rozměr, například v průmyslových zařízeních. Výběr správného typu pojistky závisí na vypínací charakteristice pojistky a požadavcích bezpečnosti elektrických instalací.
| Typ pojistky | Použití | Proudové rozsahy |
|---|---|---|
| Keramická (DII, DIII) | Domácí instalace | 6-63 A |
| HRC pojistka | Průmyslové instalace | desítky až stovky A |
| Lopatková pojistka | Automobilové instalace | 5-40 A |
Tip: Při výběru pojistky vždy zkontrolujte vypínací charakteristiku pojistky a její kompatibilitu s instalovaným zařízením, aby byla zajištěna optimální ochrana bez zbytečných výpadků. Častou chybou je nasazení pojistky s nesprávnou proudovou hodnotou, což může vést k neefektivní ochraně nebo poškození zařízení.
Použití správného typu pojistky odpovídá konkrétním potřebám instalace a výrazně přispívá ke zvýšení bezpečnosti a spolehlivosti elektrického systému.
Rozdíly mezi elektrickými pojistkami a jističemi
Elektrické pojistky a jističe plní v instalacích ochrannou funkci, avšak liší se principem fungování, životností a provozními náklady. Pojistka je jednorázový ochranný prvek, který při překročení jmenovitého proudu přeruší obvod roztavením tavného prvku a musí být vyměněna za novou. Jistič je opakovaně použitelný spínač s bimetalovým páskem a elektromagnetem, který při přetížení nebo zkratu vypne obvod a po odstranění závady lze jeho funkci manuálně nebo automaticky obnovit bez výměny součástky.
Konstrukčně pojistka obsahuje tavný vodič, obvykle ze stříbra nebo mědi, uložený v hasebním prostředku (například křemičitý písek), který uhasí elektrický oblouk vznikající při přerušení proudu. Jistič obsahuje mechanický spínací mechanismus s tepelnou a elektromagnetickou ochranou, která umožňuje přesné a rychlé vypnutí. Životnost jističů dosahuje desítek let provozu, zatímco pojistky je nutné po každém vyhoření vyměnit.
| Kritérium | Pojistka | Jistič |
|---|---|---|
| Použitelnost | Jednorázová, nutná výměna po vyhoření | Opakovaně použitelný, resetovatelný |
| Životnost | Omezená, závislá na počtu vyhoření | Vysoká, běžně 20-30 let |
| Ekonomika provozu | Nižší pořizovací cena, vyšší náklady na výměny | Vyšší pořizovací cena, nižší provozní náklady |
| Reakční doba | Rychlá u rychlých pojistek (milisekundy až sekundy) | Rychlá a přesná (desítky až stovky milisekund) |
| Údržba | Nutná pravidelná kontrola a výměna | Nízká, občasná kontrola a testování |
Pojistky se používají zejména v méně náročných instalacích, kde je frekvence poruch nízká a ekonomika výměn není kritická. Jističe jsou vhodnější pro domácí a průmyslové instalace s častým zapínáním a vypínáním, kde je potřeba rychlé obnovení ochrany bez nákladných zásahů.
Vypínací charakteristika pojistek je dána typem tavného prvku a hasebního prostředku, přičemž rozlišujeme rychlé (F), pomalé (T) a všeobecné (gG) pojistky. Jističe mají nastavitelnou charakteristiku (typ B, C, D) podle požadavků instalace, což umožňuje přesnější ochranu proti přetížení a zkratu. Rychlé pojistky se používají u citlivých elektronických zařízení, zatímco pomalé pojistky dovolují krátkodobé přetížení například u elektromotorů.
Barevné značení pojistek odpovídá jejich jmenovitému proudu a usnadňuje správný výběr: například 2 A růžová, 10 A červená, 20 A modrá. Nesprávné dimenzování pojistky je častou chybou, která vede k opakovanému vyhoření nebo nedostatečné ochraně a tím i riziku požáru.
Praktické rady pro výběr:
- Použijte pojistky v jednoduchých instalacích s nízkou četností poruch a tam, kde je výměna pojistky ekonomicky přijatelná.
- Preferujte jističe v domácnostech a průmyslových rozvodech s častým spínáním, kde je důležitá rychlá obnova ochrany.
- Dbejte na správné barevné značení a vypínací charakteristiku podle typu zatížení.
- Na co si dát pozor: nesprávné dimenzování pojistky může způsobit časté vyhoření nebo naopak neochrání obvod, což zvyšuje riziko poškození zařízení a požáru.
Rozdíl mezi jističem a pojistkou spočívá především v opakovatelnosti použití, životnosti a celkových nákladech na provoz. Z hlediska bezpečnosti a údržby jsou jističe vhodnější pro moderní instalace, kde je kladen důraz na rychlou obnovu ochrany a minimální potřebu zásahů.
Diagnostika, údržba a bezpečnost elektrických pojistek
Metody diagnostiky pojistek
Diagnostika elektrické pojistky probíhá především vizuální kontrolou průhledného skleněného nebo keramického pouzdra, kde je možné identifikovat přerušený tavný prvek nebo stopy spálení. Pro přesné ověření funkčnosti se používá multimetr nastavený na měření kontinuity, který potvrdí průchodnost elektrického obvodu pojistky. Tato diagnostika je platná u všech běžných typů pojistek, včetně válcových (např. 10×38 mm) a závitových (E14, E27), a pomáhá včas odhalit poruchu před vznikem škod na instalaci. Barevné značení pojistek (např. červená 10 A, modrá 20 A) usnadňuje správnou identifikaci jejich charakteristiky a vhodného použití.
Vliv teploty okolí na výkon pojistek
Teplota okolí má přímý vliv na tavný prvek pojistky a její vypínací charakteristiku. Zvýšení okolní teploty o 10 °C může snížit jmenovitý proud pojistky až o 10 %, což zvyšuje riziko předčasného vyhoření, zejména u rychlých pojistek typu gG nebo T. Proto je nezbytné při výběru pojistky zohlednit provozní teplotu prostředí a případně zvolit pojistku s vyšším proudovým ratingem nebo speciálním tepelným odolným provedením. Častou chybou je instalace standardních pojistek do prostor s teplotou nad 40 °C bez úpravy dimenzování, což vede k nežádoucímu vypínání a snížení bezpečnosti instalace.
Bezpečnostní pravidla a údržba
Údržba elektrických pojistek zahrnuje pravidelnou kontrolu vizuálního stavu, dotažení kontaktů a měření elektrické kontinuity, aby se předešlo přehřívání a ztrátě kontaktu. Pojistkové patrony nesmí být opravovány ani mechanicky upravovány, protože to může vést k selhání ochrany a zvýšení rizika požáru. Správné dimenzování pojistky podle jmenovitého proudu a vypínací charakteristiky (např. gG pro všeobecné použití, aG pro ochranu kabelů) zajistí spolehlivou ochranu proti přetížení a zkratu. Doporučuje se vyměnit pojistku vždy za originální typ s platnou certifikací dle normy IEC 60269, aby byla zachována bezpečnost a funkčnost elektrické instalace.
- Nikdy nepoužívejte pojistku s nesprávným barevným značením pro daný proudový rozsah, například červenou 10 A místo modré 20 A
- Vyhněte se instalaci pojistek do prostor s teplotou nad 40 °C bez úpravy dimenzování nebo výběru tepelně odolnějších typů
- Při výměně pojistky vždy použijte přesný typ (rozměr, proud, charakteristika) odpovídající normě IEC 60269 a specifikacím instalace
Tip: Pravidelná kontrola pojistek v rozváděči každých 12 měsíců včetně měření odporu kontaktů výrazně snižuje riziko selhání ochrany a zvyšuje bezpečnost elektrického rozvodu.
Moderní trendy a integrace elektrických pojistek
Moderní elektrické pojistky představují významný posun od tradičních konstrukcí k integrovaným chytrým zařízeními, které zvyšují bezpečnost a efektivitu elektrických instalací. Jejich využití v inteligentních domácnostech a obnovitelných zdrojích energie vyžaduje nové standardy a technologie, které odpovídají současným požadavkům na spolehlivost a vzdálené řízení.
Chytré pojistky a vzdálený monitoring
Chytrá pojistka kombinuje tradiční konstrukci pojistky s elektronikou, která umožňuje vzdálený monitoring stavu a vypínací charakteristiky pojistky. Díky komunikaci s řídicím systémem inteligentní domácnosti je možné v reálném čase sledovat zatížení, identifikovat anomálie a předcházet poruchám dříve, než dojde k odstavení obvodu. Tento typ pojistky zvyšuje bezpečnost elektrických instalací a usnadňuje údržbu bez nutnosti fyzické kontroly.
Použití pojistek v obnovitelných zdrojích energie
Fotovoltaické systémy vyžadují speciální pojistky s vyšší schopností vypínání stejnosměrného proudu, které splňují přísné normy pro bezpečnost elektrických instalací. Tyto speciální pojistky musí respektovat typy pojistek a jejich vypínací charakteristiku, aby zajistily spolehlivou ochranu proti přetížení a zkratu. Použití vhodných pojistek v obnovitelných zdrojích energie výrazně snižuje riziko poškození zařízení a zvyšuje celkovou životnost instalace.
Praktická rada: Pro moderní instalace v inteligentních domácnostech a fotovoltaice doporučuji volit pojistky s certifikací podle platných norem, které umožňují integraci do smart systémů a mají jasně definovanou vypínací charakteristiku. Na co si dát pozor: běžné závitové nebo válcové pojistky bez elektroniky nejsou vhodné pro vzdálený monitoring a nemusí splňovat požadavky obnovitelných zdrojů.
- Typy elektrických pojistek je třeba vybírat s ohledem na jejich konstrukci a barevné značení pojistek, které indikují jejich charakteristiky
- Bezpečnost elektrických instalací zvyšují pojistky s inteligentními funkcemi a správně zvolenou vypínací charakteristikou
Takto modernizované pojistky přinášejí vyšší úroveň kontroly a ochrany, která je klíčová pro komplexní a bezpečné fungování dnešních elektrických systémů.
Časté dotazy
Jaké jsou základní typy elektrických pojistek?
Mezi základní typy patří válcové pojistky (10×38 mm, 14×51 mm, 22×58 mm), závitové s Edisonovým závitem, nožové a SMD pojistky používané v různých aplikacích.
Jak funguje elektrická pojistka?
Elektrická pojistka chrání obvod tím, že tavný prvek roztaví při překročení jmenovitého proudu, čímž přeruší elektrický obvod a zabrání poškození zařízení.
Jak správně vybrat pojistku pro domácí instalaci?
Pojistka musí mít jmenovitý proud odpovídající maximální zátěži, jmenovité napětí minimálně 230 V a vhodnou časově-proudovou charakteristiku dle typu zatížení.
Jaký je rozdíl mezi pojistkou a jističem?
Pojistka je jednorázová ochrana, která se po vyhoření musí vyměnit, zatímco jistič je opakovaně použitelný a lze jej resetovat bez výměny.
Co znamená časově-proudová charakteristika pojistky?
Charakteristika určuje rychlost vypnutí pojistky při přetížení nebo zkratu, např. typ gG je všeobecný, typ T je pomalý pro motory.
Jaká je běžná konstrukce keramické pojistky?
Keramická pojistka obsahuje tavný vodič v hasebním prostředí z křemičitého písku, který tlumí oblouk a zvyšuje bezpečnost přerušení proudu.
Jak se diagnostikuje vyhozená pojistka?
Vyhozenou pojistku lze zjistit vizuálně přes průhledné pouzdro nebo měřením elektrické kontinuity multimetrem.
Jak ovlivňuje teplota okolí výkon pojistky?
Vyšší teplota okolí může způsobit předčasné vyhoření pojistky, proto je třeba zohlednit provozní podmínky při výběru a instalaci.
Jaké jsou chyby při používání pojistek v instalacích?
Nejčastější chyby jsou použití pojistky s nesprávným proudovým ratingem, pokus o opravu pojistkové patrony a nedostatečná údržba.
Jaké normy musí splňovat elektrické pojistky?
Pojistky musí odpovídat normám IEC 60269, IEC 60127 a mít certifikaci CE pro bezpečný a spolehlivý provoz v EU.
Jaké jsou barevné značení elektrických pojistek a co znamenají?
Barevné značení pojistek označuje jejich jmenovitý proud, například červená značí 10 A a modrá 6 A, což pomáhá rychle identifikovat správnou pojistku.
Jaká je správná instalace závitových pojistek ve starších rozvodech?
Závitové pojistky se šroubují do pojistkových patic a je nutné zajistit správný závit a pevné dotažení, aby nedocházelo k přehřívání; doporučuje se kontrola kontaktů každých 12 měsíců.
Jaký je význam vypínací charakteristiky elektrické pojistky?
Vypínací charakteristika určuje dobu, za kterou pojistka přeruší obvod při určitém nadproudu, například rychlá pojistka vypne do 0,1 sekundy při 10násobném přetížení.
Jaké jsou výhody válcových pojistek oproti jiným typům?
Válcové pojistky mají standardizované rozměry a jsou vhodné pro použití v průmyslových instalacích, kde umožňují snadnou výměnu a spolehlivou ochranu do 63 A.
Jaká jsou základní pravidla pro jištění elektrických pojistek?
Pojistka musí být dimenzována na maximální proud instalace s rezervou 125 %, aby nedocházelo k častému vypínání, a zároveň musí odpovídat charakteristice zátěže.
