Tepelná čerpadla využívají princip přenosu tepla z okolního prostředí, například ze vzduchu nebo země, aby efektivně vytápěla domy a ohřívala vodu. Jejich účinnost závisí na typu systému – vzduch-voda nebo země-voda – a použitých chladivech, která umožňují získat více energie, než kolik spotřebují. Porozumění fungování těchto zařízení pomáhá lépe využít jejich potenciál a snížit energetické náklady.
⭐ Zásadní body
- Tepelná čerpadla využívají až 75 % tepla z okolního prostředí a 25 % elektřiny k výrobě tepla.
- Pracovní látka v tepelném čerpadle mění skupenství mezi -12 °C a -57 °C podle typu chladiva.
- Kompresor zvýší teplotu chladiva nad teplotu topné vody, což umožňuje ohřev vody.
- Tepelná čerpadla vzduch-voda běžně vyžadují dodatečný elektrický ohřev při teplotách pod -20 °C.
- První funkční tepelné čerpadlo v Československu bylo instalováno v roce 1956 ve vodní elektrárně Trenčín.
Základní princip tepelného čerpadla a jeho fungování
Tepelné čerpadlo získává teplo z okolního prostředí díky cyklické změně skupenství pracovní látky (chladiva), která cirkuluje v uzavřeném okruhu. Pracovní látka s bodem varu mezi -12 °C až -57 °C při nízkém tlaku ve výparníku odebírá teplo z venkovního vzduchu, země nebo vody a mění se z kapaliny na plyn. Kompresor zvyšuje tlak a teplotu plynu na hodnoty obvykle mezi 20 až 30 bary, u některých chladiv (např. CO2) až 200-300 barů. Horký plyn pak proudí do kondenzátoru, kde kondenzací předává teplo do topného systému a mění se zpět na kapalinu. Expanzní ventil snižuje tlak a teplotu kapalné pracovní látky pod teplotu zdroje tepla, čímž umožňuje opakování cyklu.
Hlavní části tepelného čerpadla a jejich funkce:
- Výparník – odebírá nízkoteplotní teplo z okolí a odpařuje pracovní látku při tlaku pod atmosférickým
- Kompresor – stlačuje plynné chladivo, zvyšuje jeho tlak a teplotu nad úroveň topné vody
- Kondenzátor – předává teplo do topného systému, kde voda dosahuje teploty obvykle 35-55 °C
- Expanzní ventil – snižuje tlak kapaliny na úroveň umožňující opětovné odpařování při nízké teplotě

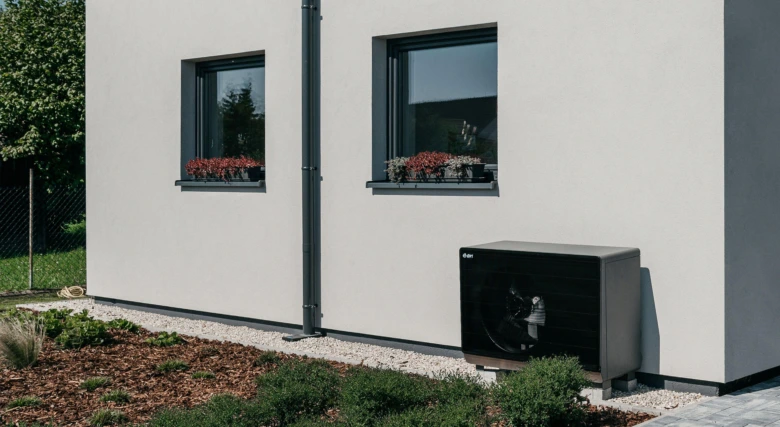

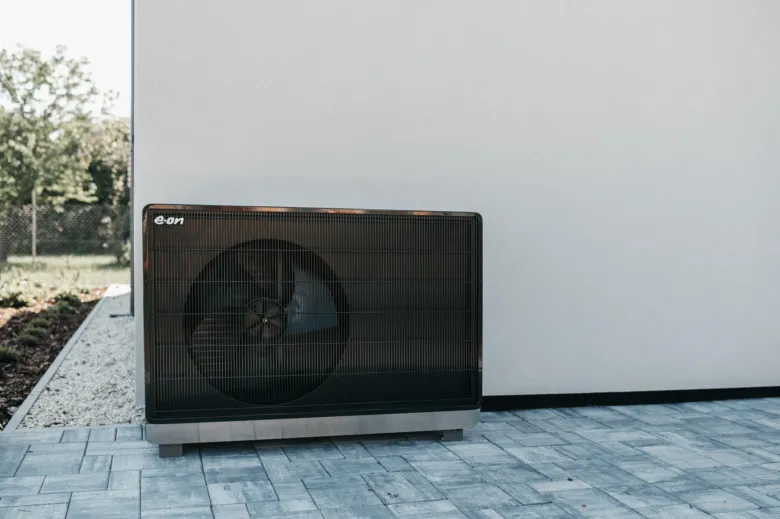

Jak funguje systém tepelného čerpadla vzduch-voda
Tepelné čerpadlo vzduch-voda odebírá teplo z venkovního vzduchu i při teplotách až kolem -20 °C. Díky invertorové technologii, která umožňuje plynulou regulaci výkonu kompresoru, se zvyšuje účinnost a snižuje spotřeba elektřiny. Při teplotách pod -20 °C je často nutný doplňkový elektrický ohřev, aby bylo zajištěno dostatečné množství tepla pro vytápění.
Tip: Správná volba chladiva (například R32 nebo R290) a pravidelná údržba tepelných čerpadel jsou klíčové pro udržení vysoké účinnosti a prodloužení životnosti zařízení. Častou chybou je zanedbání údržby, které vede k úniku chladiva a poklesu výkonu.
Pro koho se to hodí: Tepelná čerpadla vzduch-voda jsou vhodná pro mírné klimatické podmínky a novostavby s dobře izolovanou konstrukcí.
Pro koho NE: V extrémně chladných oblastech bez možnosti doplňkového zdroje tepla může být provoz méně efektivní a nákladnější.
Termodynamika a cyklus pracovní látky v tepelném čerpadle
Termodynamický cyklus pracovní látky je základem principu tepelného čerpadla. Pracovní látka mění skupenství pod vlivem tlaku a teploty, což umožňuje přenášet teplo z nízkoteplotního zdroje do topného systému s vyšší teplotou.
Vliv tlaku na teplotu varu pracovní látky
Teplota varu pracovní látky v tepelném čerpadle se pohybuje mezi -12 °C a -57 °C v závislosti na tlaku v okruhu. Vyšší tlak zvyšuje teplotu varu, zatímco nižší tlak ji snižuje. Tato vlastnost umožňuje pracovní látce v nízkotlaké části okruhu odebírat teplo z okolního prostředí při nízkých teplotách, což je zásadní pro princip tepelného čerpadla vzduch-voda i země voda.
Fáze cyklu: odpařování a kondenzace
Pracovní látka ve výparníku při nízkém tlaku mění skupenství z kapalného na plynné (odpařuje se) a tím odebírá teplo z okolního vzduchu nebo země. V kondenzátoru naopak pracovní látka při vysokém tlaku kondenzuje zpět na kapalinu a uvolňuje teplo do topného systému. Tento cyklus odpařování a kondenzace umožňuje tepelnému čerpadlu efektivně přenášet teplo, i když je venkovní teplota nízká.
Funkce kompresoru a expanzního ventilu
Kompresor zvyšuje tlak a teplotu pracovní látky, což umožňuje předání tepla v kondenzátoru. Expanzní ventil snižuje tlak a teplotu kapalné pracovní látky před vstupem do výparníku, čímž se cyklus uzavírá a opakuje. Tento cyklus je základem pro invertorovou technologii tepelných čerpadel i hybridních systémů, které optimalizují účinnost tepelných čerpadel v různých podmínkách.
Praktické varování: Častou chybou je špatná regulace expanzního ventilu, která snižuje účinnost a může poškodit kompresor. Tepelná čerpadla nejsou vhodná pro objekty s extrémně nízkou tepelnou ztrátou, kde návratnost investice může být delší než 15 let.
Typy tepelných čerpadel podle zdroje tepla
Tepelná čerpadla se dělí podle zdroje tepla na tři hlavní typy: vzduch-voda, země-voda (solanka-voda) a voda-voda. Tepelné čerpadlo vzduch-voda odebírá teplo z venkovního vzduchu pomocí chladiva s bodem varu mezi -12 °C až -57 °C. Moderní zařízení využívají invertorovou technologii, která umožňuje plynulé řízení výkonu kompresoru a zvyšuje účinnost při proměnlivých venkovních teplotách. Účinnost těchto čerpadel výrazně klesá při teplotách pod -15 °C, kdy je často nutný doplňkový elektrický ohřev.
Země-voda čerpadla využívají geotermální sondy nebo kolektory uložené v půdě, kde teplota zůstává stabilní kolem 7 až 12 °C po celý rok. Tato stabilita zvyšuje topný faktor (COP) na hodnoty 4 a více, což znamená, že z 1 kWh elektrické energie vzniknou 4 kWh tepla. Vyšší investiční náklady na instalaci geotermálních sond jsou kompenzovány nižšími provozními náklady a lepší účinností v zimních měsících.
Tepelné čerpadlo voda-voda odebírá teplo z podzemní vody, která má stálou teplotu obvykle mezi 7 a 12 °C. Tento typ čerpadla dosahuje nejvyšší účinnosti, a to díky minimálním výkyvům teploty zdroje. Pro provoz je však nezbytná dostupnost vhodného zdroje podzemní vody a splnění legislativních podmínek pro odběr vody.
| Typ čerpadla | Zdroj tepla | Výhody | Nevýhody |
|---|---|---|---|
| Vzduch-voda | Venkovní vzduch | Nízké pořizovací náklady, snadná instalace | Účinnost klesá pod -15 °C, nutnost doplňkového ohřevu |
| Země-voda | Geotermální sondy/kolektory | Stabilní teplota zdroje, vysoký COP (4 a více) | Vyšší investiční náklady, náročnější instalace |
| Voda-voda | Podzemní voda | Nejvyšší stabilita teploty, velmi vysoká účinnost | Nutná dostupnost a kvalita podzemní vody, legislativní omezení |
Tip: Účinnost tepelných čerpadel se hodnotí koeficientem výkonu COP, který závisí na teplotě zdroje a teplotě topné vody. Pro správný výběr typu čerpadla zvažte místní klimatické podmínky, dostupnost zdroje tepla a požadavky na vytápění domu.
Častá chyba: Nedostatečné zohlednění poklesu účinnosti vzduch-voda čerpadel při teplotách pod -15 °C vede k poddimenzování doplňkového ohřevu a zvýšeným provozním nákladům.
Pro koho se to hodí vs pro koho NE: Tepelná čerpadla vzduch-voda jsou vhodná pro mírnější klimatické oblasti a objekty s nízkoteplotním vytápěním (např. podlahové topení). Naopak země-voda a voda-voda čerpadla jsou vhodná pro lokality s dostupným geotermálním zdrojem nebo podzemní vodou a pro uživatele hledající vyšší účinnost a stabilní provoz i v chladnějších regionech.
Účinnost a provozní parametry tepelných čerpadel
Účinnost a provozní parametry tepelných čerpadel úzce souvisejí s jejich schopností přeměnit spotřebovanou elektřinu na užitečné teplo. Vliv na výkon mají především teplotní podmínky a typ použité technologie, což určuje i potřebu dodatečného ohřevu v extrémních mrazech.
Co je to COP a jak se měří
COP (Coefficient of Performance) vyjadřuje poměr mezi množstvím vyrobeného tepla a spotřebovanou elektřinou. Typická hodnota COP u moderních tepelných čerpadel je kolem 3, což znamená, že z 1 kWh elektřiny získáte přibližně 3 kWh tepla. Účinnost se měří za standardních podmínek a závisí na typu čerpadla, například princip tepelného čerpadla vzduch-voda obvykle dosahuje nižšího COP než země-voda.
Vliv teploty na účinnost a provoz
Účinnost tepelných čerpadel klesá s rostoucím rozdílem mezi teplotou zdroje (vzduchu, země) a teplotou topné vody. Při teplotách vzduchu pod -10 °C se COP často snižuje pod 2, což znamená vyšší spotřebu elektřiny. Při extrémních mrazech pod -20 °C je nutný dodatečný ohřev, který zvyšuje provozní náklady.
- Invertorová technologie tepelných čerpadel pomáhá regulovat výkon a zlepšuje účinnost v proměnlivých podmínkách
- Hybridní tepelná čerpadla kombinují zdroje tepla, aby minimalizovala potřebu dodatečného ohřevu
- Správná údržba tepelných čerpadel udržuje jejich výkon a prodlužuje životnost
Tip: Pro optimální provoz volte čerpadlo s co nejvyšším sezónním COP a zvažte doplnění o záložní zdroj tepla, pokud žijete v oblasti s častými mrazy.
Historie a vývoj tepelných čerpadel
Historie tepelných čerpadel sahá do 19. století, kdy Lord Kelvin popsal základní princip tepelného čerpadla, který umožňuje přenos tepla z chladnějšího prostředí do teplejšího. Tento teoretický koncept položil základy pro praktické využití tepelné energie. První funkční tepelné čerpadlo sestrojil Peter Rittinger v roce 1856, když vyvinul zařízení pro efektivní využití nízkoteplotního tepla například při výrobě soli.
V Československu byla první tepelná čerpadla instalována v roce 1956, což znamenalo začátek širšího využívání této technologie v oblasti vytápění a přípravy teplé vody. Od té doby se princip a způsob fungování tepelných čerpadel výrazně zdokonalil, zahrnující moderní typy jako jsou tepelná čerpadla vzduch-voda a země-voda, doplněné o invertorovou technologii a používání ekologických chladiv.
- Lord Kelvin popsal princip tepelného čerpadla v 19. století
- Peter Rittinger sestrojil první funkční tepelné čerpadlo v roce 1856
- Československo instalovalo první tepelná čerpadla v roce 1956
Tip: Znalost historického vývoje pomáhá lépe pochopit současné možnosti a omezení tepelných čerpadel, například účinnost tepelných čerpadel a jejich fungování v zimě.
Chladiva používaná v tepelných čerpadlech a jejich vlastnosti
Chladiva jsou klíčovou součástí principu a způsobu fungování tepelných čerpadel, protože umožňují přenos tepla z jednoho prostředí do druhého. Historicky se pro tepelná čerpadla používaly freony, které však mají vysoký potenciál poškození ozonové vrstvy (ODP) a vysoký globální oteplovací potenciál (GWP). Proto legislativa EU postupně omezuje jejich použití ve prospěch ekologičtějších alternativ.
Současná tepelná čerpadla využívají chladiva jako R32, R290, R744 a R717. Chladivo R32 má výrazně nižší GWP než freony a zároveň dobrou účinnost, což jej činí vhodným pro moderní tepelné čerpadlo vzduch-voda i země-voda s invertorovou technologií. R290 je přírodní chladivo s velmi nízkým GWP, ale vyžaduje speciální bezpečnostní opatření kvůli hořlavosti. R744 (oxid uhličitý) a R717 (amoniak) jsou ekologická a netoxická, často se uplatňují v hybridních tepelných čerpadlech nebo průmyslových aplikacích.
| Chladivo | Výhody | Nevýhody |
|---|---|---|
| R32 | Nízké GWP, vysoká účinnost | Mírně hořlavé |
| R290 | Velmi nízké GWP, ekologické | Hořlavé, omezení použití |
| R744 | Netoxické, nehořlavé | Vyšší tlak v systému |
| R717 | Výborná účinnost, přírodní | Toxické, korozivní |
Tip: Při výběru chladiva je třeba zvážit jeho vliv na životní prostředí i provozní bezpečnost. Tepelná čerpadla s R32 nabízejí dobrý kompromis mezi účinností a ekologií pro běžné rodinné domy.
Technologie a inovace v tepelných čerpadlech
Moderní technologie tepelných čerpadel výrazně zvyšují jejich účinnost a flexibilitu v provozu. Invertorová technologie tepelných čerpadel umožňuje plynulou regulaci výkonu kompresoru, což vede k úsporám energie a stabilnějšímu vytápění. Reverzibilní čerpadlo umí kromě vytápění také chladit, čímž funguje jako klimatizace a rozšiřuje využití zařízení i do letních měsíců.
Hybridní tepelná čerpadla kombinují princip tepelného čerpadla vzduch-voda nebo země-voda s plynovým kotlem. Tento systém optimalizuje spotřebu energie podle aktuálních podmínek a zajišťuje spolehlivý zdroj tepla i v extrémních mrazech. Sorpční čerpadla představují inovaci využívající tepelnou energii místo elektřiny, což umožňuje ekologičtější provoz.
- Invertorová technologie snižuje energetické ztráty díky plynulé regulaci výkonu
- Reverzibilní čerpadlo nabízí vytápění i chlazení v jednom zařízení
- Hybridní systémy zvyšují spolehlivost a efektivitu kombinací zdrojů
- Sorpční čerpadla šetří elektrickou energii využitím tepelné energie
Tip: Výhodou hybridních tepelných čerpadel je lepší zvládání nízkých venkovních teplot, naopak nejsou ideální pro objekty s velmi nízkou tepelnou ztrátou, kde se investice nemusí vrátit.
Ekonomika a legislativa tepelných čerpadel
Návratnost investice do tepelného čerpadla závisí především na jeho výkonu a typu zdroje tepla, například princip tepelného čerpadla vzduch-voda má obvykle nižší pořizovací cenu než tepelná čerpadla země voda. Průměrná doba návratnosti se pohybuje mezi 5 až 7 lety, což odráží úspory na nákladech za vytápění a ohřev vody. Účinnost tepelných čerpadel, měřená pomocí COP (koeficient výkonu), ovlivňuje reálné provozní náklady a tím i ekonomiku provozu.
Od roku 2026 dojde ke změně v legislativě – dosavadní dotace na pořízení budou nahrazeny bezúročnými půjčkami, které usnadní financování instalace. Tato změna výrazně ovlivní dostupnost a ekonomiku tepelných čerpadel, včetně hybridních tepelných čerpadel a využití invertorové technologie tepelných čerpadel.
- Návratnost investice se prodlouží při nižší účinnosti a špatném návrhu systému
- Výkon musí odpovídat tepelným ztrátám budovy pro optimální efektivitu
- Legislativní změny od 2026 přinesou bezúročné půjčky místo dotací
- Výběr chladiva tepelného čerpadla ovlivňuje ekologický dopad a výkon systému
Údržba a dlouhodobá životnost tepelných čerpadel
Údržba a správný servis jsou klíčové pro zachování vysoké účinnosti tepelných čerpadel a prodloužení jejich životnosti. Kvalitní montáž navíc zvyšuje spolehlivost zařízení a minimalizuje riziko poruch.
Pravidelná údržba a servisní požadavky
Údržba tepelných čerpadel zahrnuje kontrolu hladiny a kvality chladiva, čištění filtrů a pravidelné revize podle platných norem. Servis by měl zahrnovat také kontrolu těsnění a funkčnosti invertorové technologie tepelných čerpadel, která optimalizuje jejich výkon. Pravidelná údržba snižuje riziko poruch a zajišťuje stabilní účinnost tepelných čerpadel, ať už jde o princip tepelného čerpadla vzduch-voda nebo systém země-voda.
Dlouhodobá životnost a degradace komponent
Životnost tepelných čerpadel se pohybuje mezi 15 až 20 lety, přičemž kvalita montáže zásadně ovlivňuje dobu bezproblémového provozu. Komponenty mohou degradovat vlivem nepřesné instalace nebo nedostatečného servisu, což vede k častějším poruchám a nižší účinnosti. Častá chyba při instalaci je například nesprávné nastavení chladiva, což snižuje výkon a urychluje opotřebení. Pro koho se tepelné čerpadlo hodí, závisí i na pravidelné údržbě a kvalitě instalace; bez těchto podmínek nemusí systém naplno využít své výhody.
- Pravidelná kontrola a doplňování chladiva
- Čištění a výměna filtrů
- Revize těsnění a elektroniky
- Kvalitní montáž podle doporučení výrobce
Vliv instalace a integrace s obnovitelnými zdroji energie
Kvalitní instalace tepelných čerpadel přímo ovlivňuje jejich provozní parametry, účinnost i dlouhodobou spolehlivost. Správné propojení se systémy obnovitelných zdrojů, jako jsou fotovoltaické panely, umožňuje optimalizovat využití vyrobené elektřiny a zvýšit energetickou soběstačnost domácnosti.
Vliv kvality montáže na výkon a spolehlivost
Precizní montáž minimalizuje riziko úniků chladiva, které snižují topný faktor (COP) a zkracují životnost zařízení. Kvalitní instalace zajistí správné dimenzování a nastavení průtoků chladiva i topné vody, což je klíčové pro efektivní využití invertorové technologie tepelných čerpadel. Ta umožňuje plynulé přizpůsobení výkonu kompresoru podle aktuálních tepelných potřeb a venkovních podmínek. Naopak nedostatečná montáž vede k častým poruchám, zejména u tepelných čerpadel země-voda a vzduch-voda, a může snížit účinnost až o 15 %.
Možnosti integrace s obnovitelnými zdroji energie
Tepelná čerpadla lze efektivně kombinovat s fotovoltaickými panely, které vyrábějí elektřinu pro jejich provoz, čímž se snižují náklady na vytápění až o 30 %. Hybridní systémy navíc umožňují využití dalších obnovitelných zdrojů, například solárních kolektorů, což zvyšuje stabilitu dodávek tepla i při nízkých venkovních teplotách a zlepšuje návratnost investice, která se běžně pohybuje mezi 5 až 7 lety. Integrace s fotovoltaikou rovněž podporuje snížení emisí CO2 a přispívá k energetické soběstačnosti domácnosti.
- Kvalitní instalace snižuje riziko úniků chladiva a optimalizuje COP
- Propojení s fotovoltaikou snižuje náklady na elektřinu až o 30 %
- Hybridní systémy rozšiřují využití obnovitelných zdrojů a stabilizují dodávky tepla
Tip: Pro maximální efektivitu instalace doporučuji využít zkušené odborníky a pravidelně provádět servis tepelných čerpadel, zejména kontrolu těsnosti okruhu chladiva, aby nedocházelo k poklesu výkonu a zvýšené spotřebě energie.
Časté dotazy
Jak funguje tepelné čerpadlo?
Tepelné čerpadlo pracuje na principu cyklické změny skupenství chladiva, které odebírá teplo z okolního prostředí při -12 až -57 °C a ohřívá topnou vodu.

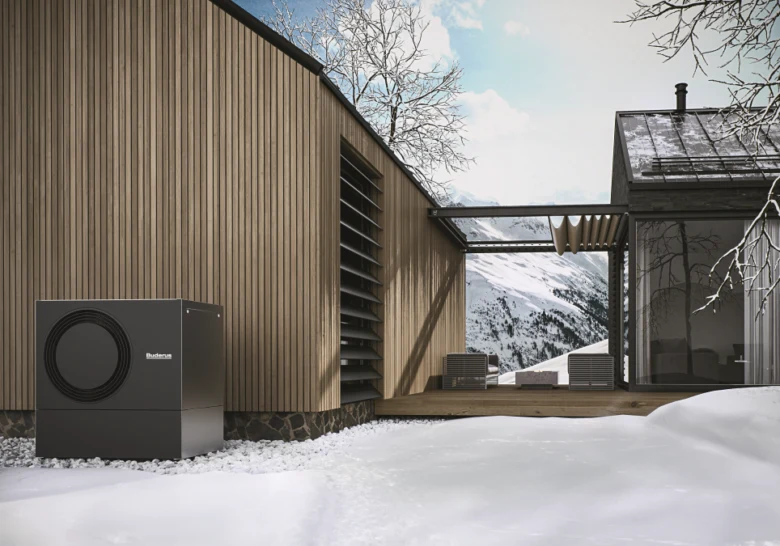

Jak tepelné čerpadlo pracuje v zimě?
V zimě tepelná čerpadla vzduch-voda fungují i při nízkých teplotách, ale při poklesu pod -20 °C je obvykle nutný dodatečný elektrický ohřev.
Jaká je účinnost tepelných čerpadel?
Typický topný faktor (COP) je kolem 3, což znamená 3 kWh tepla z 1 kWh spotřebované elektřiny.
Jaké jsou hlavní typy tepelných čerpadel?
Hlavní typy jsou vzduch-voda, země-voda (solanka-voda) a voda-voda, lišící se zdrojem tepla a provozními parametry.
Jaká chladiva se dnes používají v tepelných čerpadlech?
Používají se ekologičtější chladiva jako R32, R290, R744 a R717 s nižším dopadem na ozonovou vrstvu a globální oteplování.
Jaká je životnost tepelných čerpadel?
Typická životnost tepelných čerpadel je 15 až 20 let, při pravidelné údržbě a kvalitní montáži.
Jak ovlivňuje instalace účinnost tepelných čerpadel?
Kvalitní instalace snižuje úniky chladiva a zvyšuje účinnost a spolehlivost zařízení.
Jak lze tepelná čerpadla kombinovat s obnovitelnými zdroji energie?
Tepelná čerpadla lze kombinovat s fotovoltaikou a bateriovými úložišti pro zvýšení energetické soběstačnosti.
Jaká je historie tepelných čerpadel?
Princip popsal Lord Kelvin v 19. století, první zařízení sestrojil Peter Rittinger v roce 1856, v ČSR byla první čerpadla instalována v roce 1956.
Jaké jsou běžné chyby při provozu tepelných čerpadel?
Časté chyby jsou špatná montáž, nedostatečná údržba a nevhodný výběr typu čerpadla vzhledem k lokalitě.
Jak tepelné čerpadlo převádí nízkoteplotní teplo na vyšší teplotu?
Proces probíhá ve čtyřech základních krocích: odpařování, stlačování, kondenzace a expanze, kdy pracovní látka přenáší teplo z nižší na vyšší teplotu.
Jaký je princip fungování tepelného čerpadla vzduch-voda?
Tepelné čerpadlo vzduch-voda odebírá teplo z venkovního vzduchu, které předává do vody v topném systému, dosahuje teploty až kolem 55 °C.
Jak funguje tepelné čerpadlo země-voda?
Tepelné čerpadlo země-voda využívá teplo ze země pomocí zemních kolektorů nebo vrtů, kde je teplota stabilní kolem 10 °C po celý rok.
Jak funguje topení tepelným čerpadlem?
Topení pomocí tepelného čerpadla distribuuje teplo přes podlahové nebo radiátorové systémy, přičemž teplota topné vody je obvykle mezi 35-45 °C.
Jak se měří účinnost tepelných čerpadel?
Účinnost se vyjadřuje pomocí COP (Coefficient of Performance), který typicky dosahuje hodnot mezi 3 a 5, což znamená 3-5násobné množství získaného tepla vůči spotřebované elektrické energii.
