Elektroinstalace v koupelně podléhá přísným bezpečnostním pravidlům, která rozdělují prostor na konkrétní bezpečnostní zóny. Správné určení instalačních zón a dodržení normy výrazně snižují riziko úrazu elektrickým proudem. Zásuvky v koupelně musí být umístěny s ohledem na tyto zóny, aby byla zajištěna maximální ochrana.
🔑 Klíčové body
- Koupelna je rozdělena do bezpečnostních zón 0, 1, 2 a 3 podle normy ČSN 33 2000-7-701.
- Zóna 0 je prostor vany nebo sprchového koutu, kde jsou povolena pouze zařízení s krytím minimálně IPX7.
- Zóna 1 sahá do výšky 2,25 m a do vzdálenosti 60 cm od vany nebo sprchy, kde platí přísná pravidla pro napětí a krytí IPX4.
- Zóna 3 začíná ve vzdálenosti více než 2,4 m od vany a umožňuje instalaci zásuvek s proudovým chráničem do 30 mA.
- Zásuvky v koupelně musí být umístěny minimálně 10 cm od umyvadla a ve výšce alespoň 120 cm nad podlahou.
Definice a rozdělení bezpečnostních zón v koupelně
Bezpečnostní zóny v koupelně představují přesně vymezené oblasti, které určují podmínky pro instalaci elektrospotřebičů a elektroinstalace podle normy ČSN 33 2000-7-701. Tyto zóny chrání uživatele před rizikem úrazu elektrickým proudem v prostředí s vyšší vlhkostí. Instalace zásuvek v koupelně a dalších elektrozařízení musí respektovat stanovené bezpečnostní zóny a odpovídající krytí IP.
Zóna 0 zahrnuje vnitřek vany nebo sprchového koutu, kde je přísně omezená možnost použití elektroinstalace. Zóna 1 se rozprostírá do výšky 2,25 metru od podlahy a horizontálně do 60 cm od okraje vany nebo sprchového koutu. Navazuje na ni zóna 2, která pokrývá prostor do 60 cm od zóny 1 a výšky 3 metry. Zóna 3 začíná ve vzdálenosti větší než 2,4 metru od vany či sprchy a představuje oblast s nejmenšími omezeními.
Proč jsou v koupelně stanovené bezpečnostní zóny pro elektroinstalaci

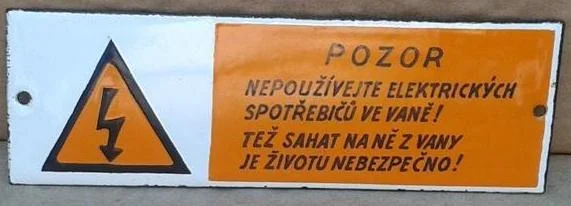

Stanovení bezpečnostních zón v koupelně je nezbytné kvůli zvýšenému riziku kontaktu s vodou, což může způsobit zkrat nebo úraz elektrickým proudem. Elektroinstalace v těchto zónách musí mít správné krytí IP a být napojena přes proudový chránič koupelna, aby byla zajištěna maximální bezpečnost.
| Zóna | Popis prostoru | Výška od podlahy | Vzdálenost od vany/sprchy | Povolená elektroinstalace a krytí IP |
|---|---|---|---|---|
| Zóna 0 | Vnitřek vany/sprchového koutu | do 0 m | včetně prostoru vany | Zařízení s krytím min. IPx7 |
| Zóna 1 | Okolí vany/sprchy | do 2,25 m | do 60 cm | Zařízení s krytím min. IPx4, instalace s proudovým chráničem |
| Zóna 2 | Okolí zóny 1 | do 3 m | do 60 cm od zóny 1 | Zařízení s krytím IPx4 nebo vyšším |
| Zóna 3 | Mimo zóny 2 | libovolná | více než 2,4 m | Standardní elektroinstalace, bez speciálních omezení |
Tip: Při elektroinstalaci v koupelně dbejte na přesné rozměry bezpečnostních zón podle ČSN 33 2000-7-701, protože i menší odchylky mohou znamenat porušení normy a zvýšení rizika úrazu.
Pravidla pro elektroinstalaci v jednotlivých bezpečnostních zónách
Elektroinstalace v koupelně musí respektovat přesně definované bezpečnostní zóny, které určují povolené napětí, krytí a typ zařízení. Správné rozdělení a dodržení těchto pravidel minimalizuje riziko úrazu elektrickým proudem a zajišťuje bezpečné používání elektrospotřebičů v mokrém prostředí.
Jaké jsou požadavky na elektroinstalaci v zóně 0?
Zóna 0 představuje prostor uvnitř vany nebo sprchového koutu, kde je přímý kontakt s vodou nejintenzivnější. V této zóně je povoleno pouze SELV napětí (Safety Extra Low Voltage), které nesmí překročit 12 V, aby bylo zajištěno maximální bezpečí. Zařízení instalovaná v této zóně musí mít krytí minimálně IPX7, což znamená ochranu proti ponoření do vody až do hloubky 1 metru po dobu 30 minut. Elektroinstalace v zóně 0 musí minimalizovat riziko elektrického úrazu a proto jsou zde zakázány běžné zásuvky nebo spotřebiče napájené běžným napětím.
Jaká pravidla platí pro elektroinstalaci v zóně 1?
Zóna 1 zahrnuje prostor nad vanou nebo sprchou do výšky 2,25 metru a do vzdálenosti 60 cm od okraje. V této oblasti je rovněž povoleno pouze SELV napětí do 12 V, ale zařízení musí mít krytí minimálně IPX4, které chrání proti stříkající vodě. Elektroinstalace v této zóně musí být pečlivě provedena podle normy, aby nedošlo k žádnému bezpečnostnímu riziku. Běžné zásuvky jsou zde zakázány, lze zde používat například speciální svítidla na SELV napětí.
Jaká jsou pravidla pro elektroinstalaci v zóně 2?
Zóna 2 začíná 60 cm od zóny 1 a sahá do výšky 3 metrů. V této oblasti jsou povolena elektrická zařízení s krytím minimálně IP44, které poskytuje ochranu proti stříkající vodě a prachu. To umožňuje instalaci svítidel i zásuvek s příslušným krytím. Elektroinstalace v zóně 2 musí být prováděna v souladu s platnou normou elektroinstalace v koupelně, včetně instalace proudového chrániče, který zvyšuje ochranu uživatelů.
Co platí pro elektroinstalaci v zóně 3?
Zóna 3 se nachází mimo dosah přímého kontaktu s vodou, minimálně 2,4 metru od vany nebo sprchy. V této zóně je povoleno běžné napětí s krytím minimálně IP21, které chrání před kapající vodou. Elektroinstalace zde musí být vybavena proudovým chráničem s vybavovacím proudem do 30 mA, což výrazně snižuje riziko úrazu elektrickým proudem. V této zóně lze instalovat běžné zásuvky v koupelně podle normy, pokud jsou správně chráněné.
Tip: Nejčastější chybou při elektroinstalaci v koupelně je nesprávné určení bezpečnostních zón, což vede k instalaci nevhodných zařízení bez dostatečného krytí IP nebo bez proudového chrániče. Podle zdroje eagri.cz je proto nezbytné přesně dodržovat rozdělení instalačních zón a odpovídající normy pro elektroinstalaci v koupelně.
Správné umístění zásuvek a vypínačů v koupelně
Správné umístění zásuvek a vypínačů v koupelně vyžaduje přesné dodržení bezpečnostních norem a elektroinstalačních zón. Správné rozdělení zón pomáhá minimalizovat riziko úrazu elektrickým proudem, zejména v blízkosti zdrojů vody, jako je umyvadlo.
Jak správně umístit zásuvky v koupelně podle bezpečnostních zón?
Zásuvky v koupelně je nutné instalovat minimálně 120 cm nad podlahou a zároveň je třeba dodržet vzdálenost nejméně 10 cm od okraje umyvadla. Tyto zásuvky musí být umístěny výhradně v bezpečnostní zóně 3, tedy mimo umývací prostor. Bezpečnostní zóna 3 je definována jako oblast, kde je riziko kontaktu s vodou již minimální, proto zde mohou být použity zásuvky s běžným krytím. Toto umístění spolu s použitím proudového chrániče koupelna výrazně snižuje nebezpečí úrazu elektrickým proudem. Správné dodržení těchto pravidel je klíčové pro bezpečnou elektroinstalaci v koupelně podle platné normy.
Kde je zakázáno instalovat zásuvky v koupelně?
Zásuvky nesmí být instalovány v instalačních zónách 0, 1 a 2, které zahrnují prostor vany, sprchy a oblast do 60 cm od okraje těchto zařízení. V těchto bezpečnostních zónách elektroinstalace je přísný zákaz umístění zásuvek kvůli vysokému riziku kontaktu s vodou a následnému nebezpečí elektrického úrazu. Instalace zásuvek v těchto zónách by porušila normu a mohla by vést k nebezpečným situacím. Pro zachování elektrické bezpečnosti je v těchto zónách povoleno pouze zařízení s odpovídajícím krytím IP koupelna a použití proudového chrániče koupelna. Dodržování těchto pravidel je nezbytné pro bezpečnou elektroinstalaci a prevenci úrazů.
Ochrana, jištění a materiály elektroinstalace v koupelně
Ochrana a jištění elektroinstalace v koupelně jsou klíčové pro bezpečný provoz v prostředí s vysokou vlhkostí. Podle nových norem 2026 musí být instalace dimenzována a jištěna tak, aby splňovala požadavky na proudový chránič, ochranné pospojování a vhodné průřezy vodičů.
Dimenzování vodičů a jističů
Vodiče pro osvětlení v koupelně musí mít minimální průřez 1,5 mm², zatímco pro zásuvky je povinný průřez alespoň 2,5 mm². Jističe je nutné volit podle maximálního zatížení a dodržovat normu elektroinstalace v koupelně, aby nedocházelo k přetížení. Správné dimenzování vodičů a jističů je základním krokem, jak dodržet normy elektroinstalace v koupelně krok za krokem.
Elektrické podlahové topení v koupelně
Elektrické podlahové topení vyžaduje samostatný jistič a proudový chránič s maximálním vybavovacím proudem 30 mA. Zařízení musí mít krytí IP přizpůsobené příslušné instalační zóně v koupelně. Ochranné pospojování propojuje kovové části podlahového topení s ostatními kovovými prvky, čímž zvyšuje bezpečnost celé elektroinstalace.
- Vyberte vodiče s odpovídajícím průřezem – 1,5 mm² pro osvětlení, 2,5 mm² pro zásuvky
- Zvolte jističe s parametry odpovídajícími celkovému zatížení elektroinstalace
- Instalujte proudový chránič s vybavovacím proudem max. 30 mA pro celou koupelnovou elektroinstalaci
- Propojte všechny kovové části ochranným pospojováním, zejména u podlahového topení
- Použijte kabely s izolací odolnou vlhkosti a zvolte krytí IP podle příslušných instalačních zón v koupelně
Tip: Častá chyba je použití vodičů s nevhodným průřezem, což ohrožuje bezpečnost a vede k častým poruchám. Elektroinstalace v koupelně podle nových norem 2026 vyžaduje přesné dodržení těchto parametrů.
Osvětlení v koupelně podle bezpečnostních zón
Správné krytí IP svítidel v jednotlivých instalačních zónách v koupelně je klíčové pro bezpečnou elektroinstalaci v koupelně podle normy. V zóně 0, která zahrnuje vnitřek vany nebo sprchového koutu, musí být použita svítidla s krytím minimálně IPX7, aby odolala krátkodobému ponoření do vody. V zóně 1, tedy prostoru nad vanou a sprchou do výšky 2,25 metru, platí požadavek na krytí IPX4, což zajišťuje ochranu proti stříkající vodě. Zóna 2, rozšířená oblast kolem zóny 1, vyžaduje svítidla s krytím IP44, která chrání proti stříkající vodě i pevným cizím tělesům větším než 1 mm. V zóně 3, vzdálenější od zdrojů vody, stačí krytí IP21.
Pro osvětlení zrcadla se doporučuje rovnoměrné LED osvětlení s možností stmívání, které zajistí dostatečný komfort bez oslnění a zároveň splní požadavky bezpečnostních zón elektro.
| Zóna | Požadované krytí IP | Popis oblasti |
|---|---|---|
| Zóna 0 | IPX7 | Vnitřek vany nebo sprchového koutu |
| Zóna 1 | IPX4 | Prostor nad vanou do výšky 2,25 m |
| Zóna 2 | IP44 | Oblast okolo zóny 1 |
| Zóna 3 | IP21 | Vzdálenější okolí koupelny |
Jaké jsou elektroinstalační zóny v koupelně podle normy
Dodržení bezpečnostních zón elektro a správné rozmístění zásuvek v koupelně podle bezpečnostních zón výrazně snižuje riziko úrazu elektrickým proudem. Při plánování osvětlení a elektroinstalace doporučuji vždy instalovat proudový chránič koupelna s citlivostí do 30 mA, který je nezbytný pro bezpečný provoz. Častá chyba je instalovat nevhodné svítidlo s nižším krytím IP v oblasti s vyšším rizikem vlhkosti, což může vést k poruše a nebezpečí úrazu.
Revize a údržba elektroinstalace v koupelně
Revize elektroinstalace v koupelně je nezbytná pro bezpečný provoz a správnou funkci všech elektrických zařízení. Podle normy ČSN 33 2000-7-701 by měla být kontrola elektroinstalace provedena kvalifikovaným elektrikářem minimálně jednou za 3 roky. Revize se zaměřuje zejména na ověření funkčnosti proudového chrániče s vybavovacím proudem max. 30 mA a správné provedení ochranného pospojování kovových částí, které minimalizují riziko úrazu elektrickým proudem.
Pravidelná údržba elektroinstalace v koupelně zahrnuje:
- kontrolu krytí IP jednotlivých zařízení v koupelně, aby odpovídalo bezpečnostním zónám 0, 1, 2 a 3 podle ČSN 33 2000-7-701
- ověření správného umístění a zapojení zásuvek v zóně 3, včetně dodržení minimální vzdálenosti 10-20 cm od umyvadla a instalace proudového chrániče
- test funkčnosti proudového chrániče s citlivostí do 30 mA a jeho spolehlivosti při odpojení napájení
- kontrolu a měření ochranného pospojování všech kovových prvků, jako jsou vana, armatury a topný žebřík, včetně správného propojení vodiči s odpovídajícím průřezem
Jak dodržet normy elektroinstalace v koupelně krok za krokem
Pro správné dodržení norem je nezbytné přesně rozdělit koupelnu na bezpečnostní zóny 0, 1, 2 a 3 podle ČSN 33 2000-7-701 a vybírat elektroinstalační prvky s odpovídajícím krytím IP a bezpečnostními parametry. Revize elektroinstalace pomáhá odhalit nedostatky, například nesprávné umístění zásuvek v zónách 0-2 nebo nefunkční proudový chránič, které mohou vést k nebezpečným situacím. Doporučuje se využívat moderní měřicí přístroje pro přesné ověření izolačního odporu, funkce chráničů a správnosti zapojení.
Častá chyba: Instalace zásuvek v zónách 0 nebo 1 bez odpovídajícího krytí IP a bez použití bezpečného malého napětí (SELV) výrazně zvyšuje riziko úrazu.
Pro koho se revize hodí: Vlastníci nových i starších koupelen, zejména před rekonstrukcí nebo při podezření na závady elektroinstalace.
Pro koho revize není nezbytná: V novostavbách s pravidelně prováděnou údržbou elektroinstalace a platnou certifikací instalace, pokud nebyly provedeny zásahy mimo původní projekt.
Tip: Při revizi elektroinstalace v koupelně vždy zkontrolujte, zda jsou použity vodiče s minimálním průřezem 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky, a zda jsou všechny kovové části správně propojeny ochranným pospojováním.
Časté dotazy k elektroinstalaci a bezpečnostním zónám v koupelně
Otázka: Jaké jsou hlavní bezpečnostní zóny v koupelně podle normy?
Koupelna se dělí na zóny 0, 1, 2 a 3 podle ČSN 33 2000-7-701. Zóna 0 je vnitřek vany nebo sprchy, zóna 1 sahá do výšky 225 cm a 60 cm od vany, zóna 2 navazuje do 3 m a zóna 3 začíná za 2,4 m od vany.
Otázka: Jaké napětí je povoleno v zóně 1 koupelny?
V zóně 1 lze použít pouze bezpečné malé napětí SELV, tedy AC do 12 V a DC do 25 V, s minimálním krytím IPX4.
Otázka: Kde umístit zásuvky v koupelně podle bezpečnostních zón?
Zásuvky musí být instalovány v zóně 3, minimálně 10 cm od umyvadla a nejméně 120 cm nad podlahou.
Otázka: Jaký je maximální vybavovací proud proudového chrániče v koupelně?
Proudový chránič koupelna vyžaduje s maximálním vybavovacím proudem 30 mA pro dostatečnou ochranu.
Otázka: Jaká krytí IP musí mít svítidla ve zóně 0?
Svítidla v zóně 0 musí mít krytí minimálně IPX7, tedy odolnost proti ponoření do vody.
Otázka: Jak často je třeba provádět revizi elektroinstalace v koupelně?
Revize elektroinstalace by měla probíhat každé 3 roky odborníkem, aby byla zajištěna bezpečnost a funkčnost.
Otázka: Co je ochranné pospojování v koupelně?
Ochranné pospojování propojuje všechny kovové části koupelny, aby zabránilo vzniku nebezpečného elektrického napětí.
Otázka: Jaký minimální průřez vodičů je doporučen pro zásuvky v koupelně?
Pro zásuvky se doporučuje vodič s průřezem minimálně 2,5 mm² a izolací odolnou vlhkosti.
Otázka: Je možné instalovat zásuvky v zóně 1?
Ne, podle normy elektroinstalace v koupelně není instalace zásuvek v zóně 1 povolena kvůli bezpečnostním rizikům.
Otázka: Jaké jsou požadavky na elektrické podlahové topení v koupelně?
Elektrické podlahové topení musí mít samostatné jištění, proudový chránič 30 mA a krytí IP odpovídající umístění.
Otázka: Jaká svítidla jsou doporučena pro osvětlení zrcadla v koupelně?
Doporučuje se LED osvětlení s krytím minimálně IP44 a možností stmívání pro rovnoměrné světlo.
Otázka: Jaká je minimální výška zásuvek nad podlahou v koupelně?
Minimální výška zásuvek je 120 cm nad podlahou, aby se minimalizovalo riziko kontaktu s vodou.
Otázka: Co znamená zkratka SELV v elektroinstalaci?
SELV označuje bezpečné malé napětí, omezené na AC 12 V a DC 25 V, s cílem minimalizovat riziko úrazu elektrickým proudem.
Otázka: Jaké jsou nejčastější chyby při elektroinstalaci v koupelně?
Mezi časté chyby patří nesprávné umístění zásuvek, nedodržení krytí IP a absence proudového chrániče koupelna.
Otázka: Proč je důležité dodržovat bezpečnostní zóny v koupelně?
Bezpečnostní zóny elektro minimalizují riziko úrazu elektrickým proudem při kontaktu s vodou a vlhkostí, což je zásadní pro ochranu uživatelů.
Odborná rada: Při elektroinstalaci v koupelně vždy respektujte instalační zóny v koupelně podle normy ČSN 33 2000-7-701 a zajistěte pravidelné revize elektroinstalace pro bezpečné užívání prostoru.
