Frekvenční měniče představují klíčovou technologii pro řízení otáček elektromotorů, která výrazně zvyšuje efektivitu průmyslových pohonů. Pomocí úpravy frekvence a měniče napětí umožňují přesné a úsporné ovládání elektromotorů, přičemž minimalizují elektromagnetické rušení v elektrických sítích. Jejich využití nachází široké uplatnění v moderní elektrotechnice i automatizaci.
To hlavní z článku
- Frekvenční měniče přeměňují vstupní střídavé napětí na výstupní se změněnou frekvencí a napětím.
- Existují jednofázové a třífázové frekvenční měniče s výkony od 0,1 kW až do 710 kW.
- Řízení měničů může být skalární nebo vektorové, přičemž vektorové umožňuje přesnější regulaci.
- Použití měničů vede k úspoře energie a prodloužení životnosti elektromotorů díky plynulému rozběhu.
- Elektromagnetické rušení měničů lze snížit pomocí tlumivek a filtrů, harmonické zkreslení dosahuje až 140 % THD před úpravou.

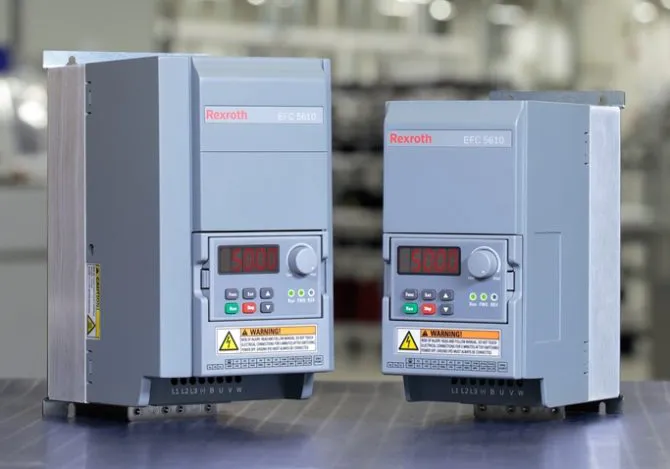

Co je frekvenční měnič a jak funguje v elektrotechnice?
Frekvenční měnič je elektrotechnické zařízení, které přeměňuje vstupní střídavé napětí na výstupní s řízenou frekvencí a napětím. Tento proces umožňuje přesné řízení otáček elektromotoru a přizpůsobení točivého momentu aktuální zátěži motoru. Frekvenční měniče jsou nezbytné v průmyslových pohonech a dalších aplikacích elektrických pohonů, kde se optimalizuje výkon a zvyšuje energetická efektivita.
Princip činnosti frekvenčního měniče v elektrických zařízeních probíhá ve třech hlavních krocích:
- Přeměna vstupního střídavého napětí (typicky 230 V nebo 400 V AC) na stejnosměrné napětí pomocí usměrňovače s diodami nebo tyristory
- Stabilizace a vyhlazení stejnosměrného napětí v meziobvodu pomocí kondenzátorů a případně tlumivek
- Generování výstupního střídavého napětí s nastavitelnou frekvencí (0 až cca 400 Hz) a amplitudou prostřednictvím invertoru s polovodičovými spínači (IGBT tranzistory)
Jak funguje frekvenční měnič a kde se využívá
Frekvenční měnič mění frekvenci a napětí výstupního signálu, což přímo ovlivňuje rychlost otáčení elektromotoru a umožňuje plynulé a přesné řízení otáček. Tato regulace zlepšuje energetickou efektivitu pohonů a snižuje mechanické namáhání motoru při rozběhu a brzdění. Současně frekvenční měnič omezuje elektromagnetické rušení díky použití filtrů a správnému návrhu kabeláže.
Klíčové fakta:
- Frekvenční měnič reguluje otáčky a točivý moment elektromotoru změnou frekvence v rozsahu 0 až 400 Hz a úměrným nastavením napětí
- Typické napájecí napětí je jednofázové 230 V AC s výstupem 3×230 V nebo třífázové 400 V AC s výstupem 3×400 V
- Řízení může být skalární (V/f), vhodné pro méně náročné aplikace, nebo vektorové s přesnou regulací točivého momentu, používané v průmyslových pohonech
- Energetická úspora dosahuje až 30 % oproti přímému zapojení motoru bez regulace díky variabilnímu nastavení otáček podle potřeby
- Elektromagnetické rušení vzniká spínáním tranzistorů v rozsahu 2-16 kHz a je snižováno použitím síťových a motorových tlumivek, filtrů dU/dt a stíněných kabelů
- Výkon měniče musí odpovídat výkonu řízeného elektromotoru, přičemž doporučené předimenzování je až 20 % pro zajištění spolehlivosti a delší životnosti
Frekvenční měniče se využívají v průmyslových pohonech, klimatizacích, dopravních systémech, čerpadlech, ventilátorech, CNC strojích a dalších aplikacích, kde je potřeba flexibilní a efektivní řízení výkonu. Například v těžebním průmyslu umožňují regulaci rychlosti pásových dopravníků, což optimalizuje průtok materiálu a snižuje energetické nároky.
Tip: Častou chybou při instalaci je nepřizpůsobení kabeláže délce a typu měniče, což může vést k přehřívání a předčasnému selhání zařízení. Pro kabely delší než 50 m je nutné použít speciální filtry a tlumivky.
Pro koho se frekvenční měnič hodí: pro průmyslové provozy s proměnnou zátěží a požadavkem na úsporu energie a přesné řízení rychlosti.
Pro koho není vhodný: pro aplikace s konstantní rychlostí a nízkými nároky na regulaci, kde by investice do měniče nebyla ekonomicky efektivní.
Typy frekvenčních měničů a jejich řízení
Frekvenční měniče se dělí na jednofázové a třífázové podle typu elektrického napájení a výstupního napětí. Jednofázový měnič poskytuje výstup 3×230 V a je vhodný pro menší elektrické pohony s výkonem od 0,1 kW do přibližně 4 kW. Třífázový měnič dosahuje výstupu 3×400 V a pokrývá široké spektrum průmyslových pohonů s výkony až do 710 kW. Volba mezi nimi závisí na typu elektromotoru a požadované aplikaci.
Řízení frekvenčních měničů se realizuje dvěma hlavními principy – skalárním a vektorovým. Skalární řízení udržuje konstantní poměr mezi napětím a frekvencí, což umožňuje jednoduché a energeticky efektivní řízení otáček elektromotoru v aplikacích s méně náročnou přesností. Vektorové řízení umožňuje přesnou regulaci rychlosti a momentu elektromotoru, což je nezbytné u dynamických průmyslových pohonů, kde jsou klíčové rychlé reakce a stabilita.
| Typ měniče | Výstupní napětí | Výkonový rozsah | Řízení | Typické použití |
|---|---|---|---|---|
| Jednofázový měnič | 3×230 V | 0,1 kW až 4 kW | Skalární | Malé stroje, domácí spotřebiče |
| Třífázový měnič | 3×400 V | 0,75 kW až 710 kW | Skalární / Vektorové | Průmyslové pohony, dopravníky |
| Speciální vektorové | 3×400 V | Nad 10 kW | Vektorové | Vysoce dynamické elektrické pohony |
Časové průběhy a principy řízení frekvenčních měničů
Řízení frekvenčních měničů probíhá podle časových průběhů napětí a frekvence, které se mění plynule v závislosti na požadované rychlosti motoru. Správnou konfigurací se minimalizuje elektromagnetické rušení a zvyšuje se energetická efektivita celého systému. Výhody použití frekvenčních měničů v řízení motorů zahrnují snížení spotřeby energie a prodloužení životnosti pohonných jednotek.
Praktické využití frekvenčních měničů v průmyslu a domácnostech
Frekvenční měniče se uplatňují v průmyslových i domácích aplikacích díky schopnosti přesně řídit otáčky a točivý moment elektromotorů úpravou výstupní frekvence a napětí. V průmyslu jsou klíčové pro řízení pohonů čerpadel, ventilátorů a dopravníků, kde umožňují snížit spotřebu energie až o 30 % a prodloužit životnost motorů o 20-30 % díky plynulému rozběhu a eliminaci mechanického namáhání. Regulace frekvence zároveň minimalizuje elektromagnetické rušení, protože měniče pracují s plynulou změnou napětí v rozsahu 2-16 kHz spínací frekvence, což snižuje harmonické zkreslení až na 40 % při použití vhodných filtrů.
V domácnostech frekvenční měniče řídí rychlost motorů v pračkách a ventilátorech, čímž zvyšují energetickou efektivitu spotřebičů a snižují hlučnost. Například v pračkách umožňují optimalizovat otáčky bubnu podle aktuálního programu, což vede k úspoře elektrické energie v rozmezí 10-15 %. Výkon měničů v domácnostech obvykle dosahuje 0,1 až 2,2 kW, přičemž jsou přizpůsobeny jednofázovému napájení 230 V.
Praktické využití frekvenčních měničů v průmyslové elektrotechnice
- Regulace rychlosti čerpadel udržuje konstantní tlak v rozvodech a snižuje spotřebu energie až o 25 % oproti běžnému provozu
- Řízení otáček ventilátorů optimalizuje proudění vzduchu, snižuje hlučnost o 5-10 dB a prodlužuje životnost ložisek
- Dopravníky s frekvenčními měniči umožňují přesné nastavení rychlosti posuvu materiálu, což zvyšuje efektivitu výroby a snižuje mechanické opotřebení zařízení
- Použití měničů napětí snižuje proudové rázy při rozběhu motorů, čímž minimalizuje opotřebení elektrických pohonů a prodlužuje jejich životnost až o 30 %
Tip: Častou chybou při instalaci frekvenčních měničů je nedostatečné odstínění proti elektromagnetickému rušení, které může způsobit nestabilitu provozu a zvýšené harmonické zkreslení nad 100 % THD. Doporučuje se instalovat síťové a motorové tlumivky, filtry dU/dt a používat stíněné kabely, zejména u kabelů delších než 20 metrů.
Frekvenční měnič je vhodný vždy, když je potřeba plynule regulovat rychlost elektromotoru nebo optimalizovat spotřebu energie v aplikacích s proměnným zatížením. Naopak není efektivní v zařízeních s konstantním výkonem bez požadavku na řízení otáček, například u některých typů průmyslových lisů nebo stacionárních generátorů.
Technické aspekty instalace a provozu frekvenčních měničů
Správná instalace frekvenčního měniče je zásadní pro bezproblémový provoz a dlouhou životnost elektrických pohonů. V této sekci se zaměříme na klíčové technické požadavky při zapojení, kompatibilitu s elektromotory, ochranná opatření a typické chyby, kterým je třeba se vyhnout.
Jak správně zapojit frekvenční měnič?
Při zapojení frekvenčního měniče je nezbytné vybrat elektromotor, který odpovídá specifikacím měniče napětí a výkonu měniče. Maximální délka kabeláže mezi měničem a elektromotorem by neměla překročit 50 metrů, protože delší kabely zvyšují riziko elektromagnetického rušení a mohou ovlivnit kvalitu řízení otáček elektromotoru. Pro snížení těchto nežádoucích jevů se používají tlumivky a filtry, které omezují rušení a stabilizují napájení. Ochranné funkce frekvenčního měniče jsou navrženy tak, aby chránily zařízení před přetížením a přehřátím, což je klíčové pro udržení spolehlivosti průmyslových pohonů.
- Výběr elektromotoru – zkontrolujte kompatibilitu s měničem napětí a požadovaným výkonem měniče.
- Kontrola délky kabeláže – dodržujte maximálně 50 metrů, aby nedocházelo k rušení.
- Instalace tlumivek a filtrů – omezte elektromagnetické rušení a stabilizujte signály.
- Nastavení ochranných funkcí – aktivujte ochranu proti přetížení a přehřátí.
Nejčastější chyby při instalaci frekvenčního měniče
Častou chybou je použití nevhodného elektromotoru, který není optimalizovaný pro řízení otáček přes frekvenční měnič, což může vést k jeho rychlému opotřebení. Překročení doporučené délky kabeláže nad 50 metrů způsobuje zvýšené elektromagnetické rušení a může ovlivnit stabilitu průmyslových pohonů. Opomenutí instalace tlumivek a filtrů vede ke zvýšení rušení v celém elektrickém obvodu, což zhoršuje výkon měniče a přispívá k poruchám. Dalším častým problémem je zanedbání ochranných funkcí, což zvyšuje riziko přetížení a přehřátí měniče i elektromotoru a může zkrátit životnost zařízení.
Tip: Pro průmyslové aplikace s delšími kabely doporučuji zvážit speciální typy frekvenčních měničů s vestavěnou ochranou proti rušení. Nevhodné řešení se nehodí pro přesné řízení otáček a vysoce dynamické pohony.
Elektromagnetická kompatibilita (EMC) a potlačení rušení
Elektromagnetická kompatibilita (EMC) představuje klíčový aspekt při nasazení frekvenčních měničů v elektrických pohonech a průmyslových pohonech. Frekvenční měniče mění napětí a frekvenci signálu pro řízení otáček elektromotoru, což však často způsobuje zvýšené harmonické zkreslení proudu (THD), které může dosahovat až 140 %. Takové zkreslení vede k elektromagnetickému rušení a ovlivňuje výkon měniče i okolní zařízení.
Pro snížení tohoto rušení se používají síťové tlumivky, které harmonické zkreslení snižují přibližně na 40 %. Motorové tlumivky zase chrání motor před přepětím a proudovými špičkami. Dále se instalují filtry dU/dt, které omezují náhlé změny napětí a tím minimalizují elektromagnetické rušení v elektrické síti. Použití stíněných kabelů je dalším standardním opatřením pro zajištění EMC, zejména v průmyslových prostředích.
Praktické využití frekvenčních měničů v průmyslové elektrotechnice
| Prvek | Funkce | Účinek na EMC |
|---|---|---|
| Síťové tlumivky | Redukce harmonických proudů | Snižují THD z 140 % na cca 40 % |
| Motorové tlumivky | Omezení přepětí a proudových špiček | Zlepšují ochranu elektromotoru |
| Filtry dU/dt | Omezují náhlé změny napětí | Minimalizují elektromagnetické rušení |
Tip: Při instalaci frekvenčního měniče věnujte pozornost správnému výběru tlumivek a filtrů podle výkonu měniče a typu elektrického pohonu, aby se předešlo problémům s EMC v průmyslových i obytných instalacích.
Pokročilé funkce a komunikace frekvenčních měničů
Moderní frekvenční měniče v elektrotechnice disponují integrovanými PLC a širokou škálou komunikačních rozhraní, která umožňují přesné řízení výkonu a bezproblémovou integraci do průmyslových pohonů. Podporují protokoly EtherCAT, RS485, Profibus DP, MODBUS a Bluetooth, což umožňuje vzdálenou parametrizaci, monitoring i diagnostiku. Pokročilé algoritmy řízení optimalizují provozní parametry a přispívají k prediktivní údržbě, čímž zvyšují spolehlivost a snižují provozní náklady.
Algoritmy řízení
Frekvenční měnič využívá PID regulátor pro přesné řízení otáček a točivého momentu elektromotoru úpravou výstupního napětí a frekvence. Adaptivní řízení automaticky upravuje parametry podle aktuálního zatížení a dynamických podmínek, čímž snižuje energetické ztráty a zlepšuje účinnost pohonu. Díky těmto algoritmům se také minimalizuje elektromagnetické rušení, které může dosahovat až 140 % THD bez vhodných filtrů. Výkon měniče se tak optimalizuje v reálném čase pro maximální efektivitu a životnost zařízení.
Diagnostika a údržba
Prediktivní údržba využívá data z vestavěné diagnostiky měniče, která sleduje provozní parametry jako teplotu, proudové špičky a vibrace motoru. Analýza těchto dat umožňuje včasné odhalení potenciálních poruch a plánování servisních zásahů. Komunikace přes EtherCAT a Bluetooth umožňuje vzdálený přístup k diagnostickým informacím a parametrizaci, což výrazně snižuje neplánované odstávky a náklady na opravy. Častá chyba: podcenění pravidelného monitoringu a diagnostiky vede k předčasnému selhání komponent a vyšším provozním výdajům.
Tip: Pro průmyslové aplikace s vysokými nároky na spolehlivost doporučuji využít měniče s integrovaným PLC a podporou EtherCAT, které umožňují komplexní řízení a vzdálenou správu zařízení. Naopak pro jednoduché pohony bez potřeby dálkové správy postačí základní modely s RS485 a MODBUS.
Výhody a úspora energie díky frekvenčním měničům
Použití frekvenčních měničů v řízení otáček elektromotoru přináší výrazné výhody zejména v oblasti úspory energie a snížení provozních nákladů. Regulace frekvence umožňuje přizpůsobit výkon měniče aktuální potřebě, což zvyšuje energetickou efektivitu celého systému. Plynulý rozběh motoru díky měniči napětí omezuje mechanické namáhání, čímž prodlužuje životnost elektrických pohonů a snižuje náklady na údržbu.
Výhody použití frekvenčních měničů v řízení motorů lze shrnout takto:
- Úspora energie až o 20-30 % díky optimalizaci otáček podle zatížení
- Plynulý rozběh snižující nárazové proudy a elektromagnetické rušení
- Prodloužení životnosti elektromotoru a průmyslových pohonů o 25-40 %
- Nižší provozní náklady díky menší opotřebě a energetickým úsporám
Jak frekvenční měnič ovlivňuje spotřebu energie
Frekvenční měnič přesně reguluje výkon elektromotoru podle aktuálního zatížení, čímž eliminuje zbytečné plné otáčky a nadměrnou spotřebu energie. Tato optimalizace vede k rychlé návratnosti investice a výrazným úsporám v průmyslových aplikacích, kde je řízení otáček klíčové pro efektivní provoz.
Časté dotazy
Na co se používá frekvenční měnič?
Frekvenční měniče se používají k řízení otáček a točivého momentu elektromotorů v průmyslových aplikacích i domácích spotřebičích, například u čerpadel, ventilátorů a praček.
Jaký je princip fungování frekvenčního měniče?
Frekvenční měnič přeměňuje vstupní střídavé napětí na stejnosměrné a poté na střídavé s nastavenou frekvencí, což umožňuje regulaci rychlosti motoru.
Jaké jsou hlavní typy frekvenčních měničů?
Existují jednofázové měniče (230 V, výkon 0,1-2,2 kW) a třífázové měniče (400 V, výkon 0,4-710 kW), řízené skalárně nebo vektorově.
Jak zapojit frekvenční měnič krok za krokem?
Nejprve zkontrolujte kompatibilitu motoru, připravte kabeláž do 50 m, použijte tlumivky a filtry k omezení rušení, nastavte ochranné funkce a ověřte zapojení.
Jaké jsou nejčastější chyby při instalaci frekvenčního měniče?
Mezi chyby patří použití nevhodného motoru, překročení maximální délky kabelu, nedostatečné filtrování rušení a nesprávné nastavení parametrů měniče.
Jak frekvenční měnič přispívá k úspoře energie?
Regulací frekvence a napětí měnič optimalizuje výkon motoru, snižuje spotřebu energie a prodlužuje životnost zařízení díky plynulému rozběhu.
Co je elektromagnetická kompatibilita (EMC) u frekvenčních měničů?
EMC znamená minimalizaci rušení, které měnič způsobuje. Používají se síťové a motorové tlumivky, filtry dU/dt a stíněné kabely ke snížení THD z 140 % na cca 40 %.
Jaké pokročilé funkce mají moderní frekvenční měniče?
Mají integrované PLC, podporují EtherCAT a Bluetooth komunikaci, používají PID regulátory a adaptivní řízení pro optimalizaci výkonu a prediktivní údržbu.
Jak probíhá diagnostika a údržba frekvenčních měničů?
Diagnostika zahrnuje monitorování provozních parametrů, prediktivní údržba pomáhá předejít poruchám a prodlužuje životnost zařízení.
Jak vybrat správný frekvenční měnič pro konkrétní aplikaci?
Výběr závisí na typu motoru, požadovaném výkonu, způsobu řízení a aplikačních požadavcích s ohledem na plánované využití a provozní podmínky.
Jaké jsou hlavní druhy měničů napětí používané v elektrotechnice?
Existují tři hlavní druhy měničů napětí: měniče stejnosměrného napětí, měniče střídavého napětí a frekvenční měniče, které upravují frekvenci a tím i rychlost motorů.
Kdy je vhodné použít frekvenční měnič v elektrickém obvodu?
Frekvenční měnič je vhodné použít při potřebě regulace otáček elektromotoru, například při řízení ventilátorů nebo čerpadel, aby se dosáhlo úspory energie a plynulého provozu.
Jak frekvenční měnič ovlivňuje spotřebu energie v průmyslových aplikacích?
Použitím frekvenčního měniče lze snížit spotřebu energie až o 30 % díky přesnému řízení otáček motoru podle aktuální potřeby zatížení.
Jaký je rozdíl mezi frekvenčním měničem a jinými typy měničů napětí?
Frekvenční měnič mění frekvenci a napětí střídavého proudu, zatímco ostatní měniče napětí mohou pouze měnit úroveň napětí bez ovlivnění frekvence.
Jaké jsou základní kroky při konfiguraci frekvenčního měniče po jeho zapojení?
Základní kroky zahrnují nastavení jmenovitého napětí, proudu motoru, maximální a minimální frekvence a parametrů řízení podle konkrétní aplikace.
