Tepelná čerpadla představují efektivní způsob vytápění i chlazení, který využívá obnovitelné zdroje energie ze vzduchu, země či vody. Porozumění principu tepelného čerpadla vzduch-voda nebo země-voda vám pomůže rozhodnout se, jaké zařízení nejlépe vyhovuje vašemu domu, včetně starších objektů. Cena tepelných čerpadel se liší podle typu a výkonu, ale investice se vrací díky výrazným úsporám energie.
Stručně a jasně
- Tepelná čerpadla pracují na principu změny skupenství chladiva v uzavřeném okruhu s bodem varu pod 0 °C.
- Typické hodnoty topného faktoru (COP) tepelných čerpadel jsou mezi 3-4 při venkovní teplotě 7 °C.
- Geotermální čerpadla využívají stabilní teplotu země 7-12 °C v hloubce 1,5-2 metry.
- Ohřev teplé vody tvoří až 20 % spotřeby energie v domácnosti.
- Životnost tepelných čerpadel je obvykle 15-20 let při řádné údržbě.
Základní princip fungování tepelného čerpadla
Tepelné čerpadlo funguje na principu přesunu tepla z okolního prostředí do topného systému pomocí cyklické změny skupenství chladiva. Využívá k tomu elektrickou energii, která pohání kompresor zvyšující tlak a teplotu chladiva, jež v nízkoteplotním výparníku odebírá teplo z venkovního vzduchu, země nebo vody. Tento princip je podobný ledničce, ale s opačným směrem toku tepla – místo chlazení prostoru teplo přivádí.
Proces probíhá ve čtyřech základních krocích:
- Výparník – chladivo s bodem varu pod 0 °C přijímá teplo z okolí a mění skupenství z kapalného na plynné
- Kompresor – zvýší tlak a teplotu chladiva, aby bylo možné teplo předat dál
- Kondenzátor – chladivo kondenzuje a uvolňuje teplo do topného systému, například do radiátorů či podlahového vytápění
- Expanzní ventil – sníží tlak chladiva a připraví ho na opětovný cyklus ve výparníku
Na čem je založen princip tepelného čerpadla
Tepelné čerpadlo vzduch-voda nebo země-voda využívá nízkopotenciální teplo z okolí, které díky chladivu a tlakovým změnám dokáže zvyšovat na použitelné teploty kolem 45-55 °C. Pro starší domy je vhodné zvolit typ s dostatečným výkonem a nízkoteplotní soustavou, protože vyšší teploty by mohly znamenat nižší efektivitu. Cena tepelného čerpadla v ČR se pohybuje obvykle mezi 150 000 až 300 000 korunami včetně instalace, záleží na typu a rozsahu instalace.
Tip: Při výběru tepelného čerpadla vemte v úvahu kvalitu izolace domu a topnou soustavu – špatně dimenzované zařízení znamená vyšší provozní náklady a časté poruchy.
Typy tepelných čerpadel a jejich zdroje tepla
Tepelná čerpadla využívají obnovitelné zdroje energie z okolního prostředí k vytápění a ohřevu vody. Hlavní typy se liší podle zdroje tepla, ze kterého čerpají energii.

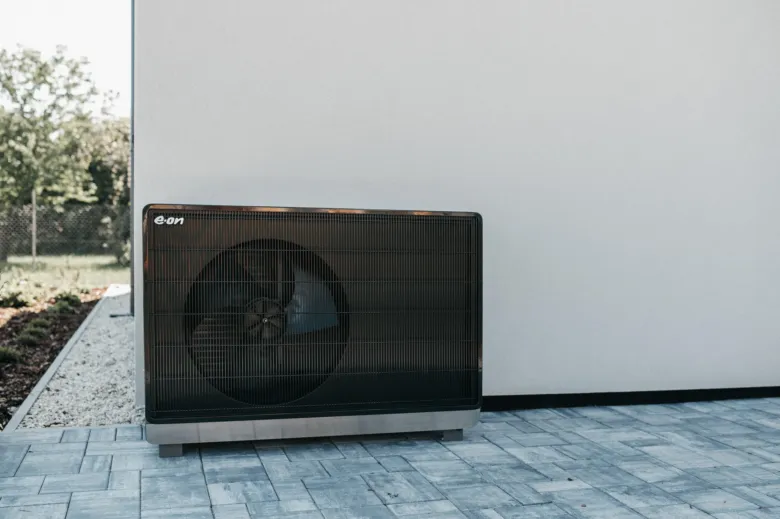

Tepelné čerpadlo vzduch-voda odebírá teplo z venkovního vzduchu, který může mít teplotu i kolem -20 °C. Tento typ je nejčastější díky nižším pořizovacím nákladům a jednodušší instalaci, vhodný je zejména pro novostavby nebo dobře zateplené domy. Princip tepelného čerpadla vzduch-voda spočívá v přenosu energie z venkovního vzduchu do topné soustavy domu.
Tepelné čerpadlo země-voda využívá teplo uložené v zemi v hloubce 1,5 až 2 metry, kde se teplota pohybuje mezi 7 a 12 °C. Tento zdroj je stabilnější než vzduch a nabízí vyšší účinnost, ale vyžaduje dostatečnou plochu kolektoru nebo vrt pro odběr tepla. Princip tepelného čerpadla země voda je založen na využití zemního tepla přes kolektor nebo vrt.
Tepelné čerpadlo voda-voda čerpá teplo z podzemní vody s teplotou obvykle 8 až 12 °C, což umožňuje velmi efektivní provoz, ale závislost na dostupnosti vodního zdroje omezuje jeho využití.
Tepelné čerpadlo vzduch-vzduch přenáší teplo z venkovního vzduchu přímo do vnitřního vzduchu, vhodné spíše pro mírnější klimatické podmínky a rychlé vytápění menších prostor.
| Typ čerpadla | Zdroj tepla | Teplota zdroje | Využití |
|---|---|---|---|
| Vzduch-voda | Venkovní vzduch | -20 °C až +35 °C | Novostavby, zateplené domy |
| Země-voda | Země (kolektor/vrt) | 7-12 °C | Středně velké plochy, stabilní zdroj |
| Voda-voda | Podzemní voda | 8-12 °C | Oblasti s dostupnou vodou |
| Vzduch-vzduch | Venkovní vzduch | -10 °C až +35 °C | Menší prostory, rychlé vytápění |
Tip: Pro starší domy s horší izolací se doporučuje raději tepelné čerpadlo země-voda, protože pracuje s vyšší účinností při nízkých venkovních teplotách a zajistí stabilnější komfort. Tepelná čerpadla vzduch-voda jsou levnější, ale jejich efektivita klesá při velmi nízkých teplotách.
Jak funguje tepelné čerpadlo a jaký je jeho princip
Princip tepelného čerpadla spočívá ve využití nízkopotenciálního tepla z přírodního zdroje, které přes chladivo a kompresor zvyšuje na vyšší teplotu vhodnou pro vytápění nebo ohřev vody. Tento proces umožňuje s minimální spotřebou elektrické energie přenést několikanásobně více tepla do domácnosti.
Fyzikální základy a termodynamika tepelného čerpadla
Tepelná čerpadla pracují na základě II. zákona termodynamiky, který stanoví, že teplo přirozeně přechází z teplejšího tělesa do chladnějšího. Tepelné čerpadlo ale využívá elektrickou energii k přenosu tepla opačným směrem – tedy z chladnějšího prostředí do teplejšího. Tento proces umožňuje vytápění objektů i při nízkých venkovních teplotách.
Teplota varu chladiva v systému je klíčová a závisí na tlaku, pod kterým se kapalina nachází. Například teplota varu vody při normálním atmosférickém tlaku na hladině moře je 100 °C, zatímco na Mount Everestu klesá na přibližně 80 °C kvůli nižšímu tlaku vzduchu. Tento princip tlaku ovlivňujícího teplotu varu se v tepelných čerpadlech využívá k tomu, aby chladivo mohlo při nízkých teplotách přijímat výparné teplo z okolí a následně ho uvolňovat kondenzací při vyšší teplotě.
Na čem je založen princip tepelného čerpadla
- Elektrická energie pohání kompresor, který zvyšuje tlak chladiva a tím i jeho teplotu
- Při výparu chladivo odebírá teplo z okolního vzduchu nebo země
- Při kondenzaci chladivo uvolňuje teplo do topného systému domu
- Tlak ovlivňuje bod varu chladiva, což umožňuje efektivní přenos tepla i při nízkých venkovních teplotách
Tento princip platí jak pro tepelná čerpadla vzduch-voda, tak pro systémy země-voda. Při výběru tepelného čerpadla do starého domu je třeba zvážit, jaký typ nejlépe odpovídá konkrétním podmínkám, a také tepelná čerpadla cena jako důležitý faktor.
Účinnost a provozní parametry tepelných čerpadel
Účinnost tepelných čerpadel se vyjadřuje pomocí topného faktoru (COP), který udává poměr vyrobeného tepla k množství spotřebované elektrické energie. Typická hodnota COP dosahuje 3 až 4 při venkovní teplotě kolem 7 °C, což znamená, že za každou spotřebovanou kilowatthodinu elektřiny získáte 3 až 4 kilowatthodiny tepla. Vliv venkovní teploty na účinnost je zásadní – při poklesu teploty klesá i topný faktor a naopak.
Doporučená teplota topné vody pro efektivní provoz tepelných čerpadel je maximálně 55 °C. Vyšší teplota snižuje COP a zvyšuje náklady na energii. Díky tomu lze ušetřit až 50-70 % nákladů na vytápění ve srovnání s klasickými elektrickými nebo plynovými kotli.
Průměrná provozní doba tepelných čerpadel se v praxi pohybuje kolem 6 až 10 hodin denně v topné sezóně, záleží však na klimatických podmínkách a typu domu. Tepelná čerpadla vzduch-voda i země-voda nabízejí efektivní řešení i pro starší domy, pokud je správně zvoleno zařízení a provedena kvalitní instalace.
- Topný faktor (COP) ukazuje poměr tepla k elektřině a klesá s poklesem venkovní teploty
- Doporučená teplota topné vody je do 55 °C pro maximální účinnost
- Úspora nákladů na vytápění se pohybuje mezi 50 a 70 % oproti tradičním zdrojům
- Průměrná doba provozu je 6-10 hodin denně během topné sezóny
Tip: Při výběru tepelného čerpadla do starého domu je nutné zohlednit tepelnou ztrátu objektu, protože vyšší teplota topné vody nebo častý provoz s nízkým COP může výrazně zvýšit provozní náklady.
Jaký má tepelná čerpadla vliv na spotřebu energie?
Tepelná čerpadla s vyšším COP výrazně snižují spotřebu elektřiny na vytápění, což vede k nižším účtům za energii. Jejich efektivita však závisí na správném nastavení provozních parametrů a venkovní teplotě.
Hlavní technické komponenty a pracovní látky
Tepelná čerpadla využívají několik klíčových komponent, které společně umožňují efektivní přenos tepla podle principu tepelného čerpadla vzduch-voda nebo země-voda. Nejvýznamnější části jsou kompresor, kondenzátor, expanzní ventil a výparník. Kromě mechanických částí hraje zásadní roli také typ používaného chladiva, které výrazně ovlivňuje ekologický dopad a bezpečnost zařízení.
Typy chladiv a jejich dopady
V současnosti se u tepelných čerpadel nahrazují freony kvůli jejich vysokým hodnotám ODP (ozonová destrukční potenciál) a GWP (globální oteplovací potenciál). Moderní ekologická chladiva jako R32, R290 (propan) a CO₂ (R744) mají výrazně nižší dopad na životní prostředí. R32 například disponuje GWP okolo 675, což je méně než u freonů, zatímco R290 má téměř nulový GWP i ODP, ale je hořlavé, což vyžaduje specifická bezpečnostní opatření. CO₂ jako přírodní chladivo má velmi nízký GWP a nulové ODP, zároveň pracuje při vyšších tlacích.
| Chladivo | ODP | GWP | Bezpečnostní poznámka |
|---|---|---|---|
| R32 | 675 | Nevýbušné, ale mírně toxické | |
| R290 | <1 | Hořlavé, nutná opatrnost při instalaci | |
| CO₂ (R744) | 1 | Pracuje při vysokém tlaku, nehořlavé |
Kompresor obvykle stlačuje chladivo na tlak kolem 20-30 barů, což umožňuje efektivní cirkulaci a přenos tepla. Častou chybou při instalaci tepelných čerpadel bývá nevhodný výběr chladiva bez ohledu na typ domu, například u starých domů s nízkou izolací, kde se nemusí vyplatit instalace některých variant kvůli provozním nákladům a bezpečnostním požadavkům. Proto doporučuji konzultaci s odborníkem, aby bylo zvoleno správné tepelné čerpadlo vzduch-voda nebo země voda odpovídající konkrétním podmínkám a prostorům.
Instalace, životnost a legislativa tepelných čerpadel
Instalace, životnost a legislativa tepelných čerpadel představují klíčové faktory pro jejich efektivní využití v praxi. Správný průběh instalace a pravidelná údržba výrazně ovlivňují výkon a životnost zařízení, zatímco dotační programy usnadňují financování této moderní technologie.
Délka a průběh instalace
Instalace tepelného čerpadla obvykle trvá několik týdnů až měsíců. U tepelných čerpadel země-voda je potřeba provést vrt, což prodlužuje dobu realizace oproti jednodušším systémům vzduch-voda. Při instalaci se doporučuje důsledná kontrola návrhu a odborný dohled, aby se předešlo nejčastějším chybám při instalaci tepelného čerpadla, jako jsou nevhodné dimenzování nebo špatné umístění venkovní jednotky.
Životnost a údržba
Životnost tepelných čerpadel se pohybuje mezi 15 a 20 lety, přičemž pravidelná údržba výrazně prodlužuje jejich efektivní provoz. Údržba zahrnuje kontrolu chladiva, čištění filtrů a pravidelné servisy, které zajišťují optimální využití principu tepelného čerpadla vzduch-voda nebo země-voda. Bez dostatečné péče může dojít ke snížení účinnosti a zvýšení provozních nákladů.
Dotační programy v ČR
V České republice podporují pořízení tepelných čerpadel dotační programy Nová zelená úsporám a Čistá energie Praha. Tyto programy výrazně snižují pořizovací náklady a přispívají k rychlejší návratnosti investice, která se obvykle pohybuje mezi 5 až 7 lety. Dotace se vztahují nejen na moderní tepelná čerpadla vzduch-voda, ale i na systémy vhodné do starších domů, kde je třeba zvážit specifika konstrukce a potřebnou tepelnou ztrátu.
Tip: Při výběru tepelného čerpadla do starého domu je nutné pečlivě zhodnotit izolaci a tepelné ztráty, protože v některých případech se instalace tohoto systému ekonomicky nevyplatí.
Využití tepelných čerpadel v praxi a jejich dimenzování
Tepelná čerpadla patří mezi efektivní zdroje tepla vhodné zejména pro rodinné a bytové domy s kvalitní izolací. Pro praktické využití v domácnosti je klíčové správné dimenzování podle tepelných ztrát budovy a klimatických podmínek. Kombinace tepelných čerpadel, například vzduch-voda, s podlahovým vytápěním přináší komfortní a úsporný provoz. Navíc integrace s fotovoltaikou výrazně snižuje spotřebu elektřiny a zlepšuje ekonomiku provozu.
Postup dimenzování
Dimenzování tepelných čerpadel vychází z přesného výpočtu tepelných ztrát domu, který zahrnuje vlastnosti izolace budovy a místní klimatické podmínky. Pro správný návrh se používají specializované softwary, které zohledňují i požadavky na ohřev teplé vody. U starších domů je často nutné zvolit výkon s rezervou kvůli nižší kvalitě izolace. Nesprávné dimenzování vede k častému spínání čerpadla a vyšší spotřebě elektřiny.
- Změření tepelných ztrát – provede se na základě konstrukce a izolace budovy
- Analýza klimatických podmínek – zohlední se průměrné teploty a zimní minima
- Volba typu čerpadla – podle výkonu a principu (například vzduch-voda či země-voda)
- Návrh integrace s topným systémem – ideálně podlahové vytápění pro nízkoteplotní provoz
Integrace s fotovoltaikou
Fotovoltaické panely mohou pokrýt značnou část spotřeby elektřiny potřebné pro provoz tepelného čerpadla. Praktické využití tohoto propojení znamená snížení nákladů na energii a vyšší ekologickou šetrnost. Ohřev teplé vody představuje zhruba 15-20 % celkové spotřeby energie tepelných čerpadel, proto je vhodné tuto část vytápění také zahrnout do plánování. Fotovoltaika je zvláště výhodná v kombinaci s tepelným čerpadlem vzduch-voda, kde může kompenzovat kolísání výkonu v závislosti na venkovní teplotě.
- Instalace fotovoltaických panelů – na střechu s dobrým osvitem
- Nastavení hybridního systému – řízení spotřeby elektřiny mezi domácnost a čerpadlo
- Optimalizace ohřevu teplé vody – využití nadprodukce solární energie
- Monitorování spotřeby – pravidelná kontrola a úprava provozních parametrů
Tip: Pro starší domy s nízkou izolací doporučuji volit tepelná čerpadla s vyšším výkonem a zvážit současnou zateplovací úpravu. Tepelná čerpadla nejsou ideální volbou pro objekty s velmi vysokými tepelnými ztrátami, kde může být návratnost investice nevýhodná.
Využití tepelných čerpadel v domácnostech tak vyžaduje precizní plánování dimenzování a možnost propojení s obnovitelnými zdroji energie, jako je fotovoltaika, což zvyšuje efektivitu a snižuje provozní náklady.
Časté dotazy
Na jakém principu funguje tepelné čerpadlo?
Tepelné čerpadlo využívá cyklus změny skupenství chladiva s bodem varu pod 0 °C, které odebírá teplo z okolního prostředí a pomocí kompresoru zvyšuje jeho teplotu až na 55 °C pro vytápění.
Kdy se nevyplatí instalovat tepelné čerpadlo?
Tepelná čerpadla se nevyplatí v domech s velmi nízkou izolací nebo při nevhodných klimatických podmínkách, kdy může být návratnost přes 7 let.
Kolik hodin denně běží tepelné čerpadlo?
Průměrná denní provozní doba tepelného čerpadla je závislá na typu a podmínkách, typicky 6-8 hodin denně v topné sezóně.
Jaký je rozdíl mezi kondenzačním kotlem a tepelným čerpadlem?
Kondenzační kotel spalující plyn vytváří teplo přímo spalováním, zatímco tepelné čerpadlo přenáší teplo z okolí pomocí elektrické energie a chladiva, což vede k vyšší účinnosti.
Jaké typy chladiv se používají v tepelných čerpadlech?
Používají se ekologická chladiva jako R32, R290 (propan) a CO₂, která mají nízký dopad na ozónovou vrstvu (nízké ODP) a globální oteplování (nízké GWP).
Jak probíhá instalace geotermálního tepelného čerpadla?
Instalace zahrnuje vrt do hloubky 50-150 metrů nebo plošný kolektor 200-400 m², a trvá několik týdnů až měsíců včetně potřebných povolení.
Jak dlouho vydrží tepelné čerpadlo?
Životnost tepelného čerpadla je obvykle 15-20 let při pravidelné údržbě a servisu.
Jak tepelná čerpadla spolupracují s fotovoltaikou?
Fotovoltaické panely mohou výrazně snížit náklady na provoz tepelných čerpadel, zejména u ohřevu teplé vody, který tvoří až 20 % spotřeby elektřiny v domácnosti.
Jak správně dimenzovat tepelné čerpadlo?
Dimenzování vychází z tepelných ztrát budovy, izolace a klimatických podmínek, často se využívají specializované výpočtové nástroje a konzultace s odborníky.
Jaké jsou nejčastější chyby při instalaci tepelného čerpadla?
Časté chyby zahrnují nesprávné dimenzování, špatnou izolaci budovy, nevhodný výběr typu čerpadla a nedostatečnou údržbu zařízení.
Jaké jsou hlavní typy tepelných čerpadel podle zdroje tepla?
Existují tři hlavní typy: vzduch-voda, země-voda a voda-voda, lišící se podle použitého zdroje tepla pro čerpadlo.
Jaká je průměrná účinnost tepelných čerpadel vyjádřená koeficientem výkonu (COP)?
Typický COP tepelných čerpadel se pohybuje mezi 3 a 5, což znamená, že na 1 kW elektrické energie získají 3 až 5 kW tepelné energie.
Jaká je doporučená údržba tepelných čerpadel pro dlouhou životnost?
Pravidelná kontrola a čištění filtrů, kontrola chladiva a servis každé 2 roky prodlužují životnost až na 15-20 let.
Jaký je rozdíl mezi tepelným čerpadlem vzduch-voda a země-voda v provozních nákladech?
Tepelná čerpadla země-voda mají vyšší počáteční investici, ale nižší provozní náklady díky stabilnější teplotě zdroje.
Jak lze tepelné čerpadlo využít pro přípravu teplé vody v domácnosti?
Tepelná čerpadla mohou ohřívat vodu v zásobníku s teplotou až 60 °C, což pokrývá potřeby běžné domácnosti efektivně a úsporně.
