Jak správně zapojit a využít stykače a SSR relé v praxi

Stykače a SSR relé představují základní prvky v řízení elektrických obvodů, každý s odlišným principem fungování a vhodností použití. Správné zapojení stykače zajistí spolehlivý přenos výkonu, zatímco solid state relé (SSR) nabízí rychlou a bezhlučnou spínací odezvu. Porozumění jejich vlastnostem a správnému použití je klíčové pro efektivní a bezpečný provoz elektrických zařízení.

Základní principy a funkce stykačů a SSR relé

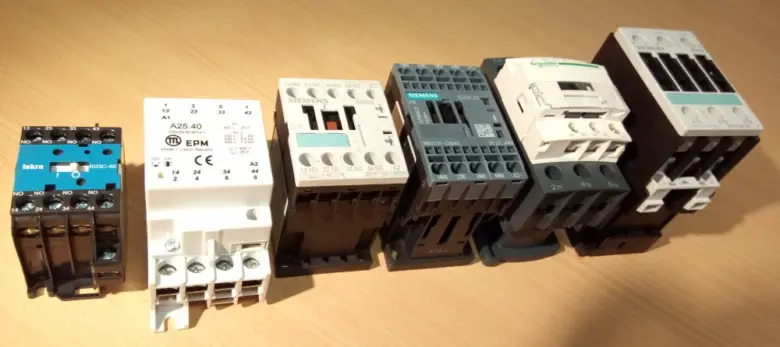

Stykač je elektromechanické zařízení, které slouží k dálkovému spínání vysokých proudů v elektrických obvodech. Obsahuje cívku napájenou střídavým nebo stejnosměrným napětím v rozsahu 6-400 V, jež po aktivaci přitáhne spínací kontakty, čímž umožní nebo přeruší průchod proudu. Na rozdíl od stykače SSR relé (solid state relé) nemá pohyblivé části a spíná pomocí polovodičů, což zvyšuje jeho spínací rychlost a životnost.

SSR relé princip spočívá v elektronickém spínání, kdy vstupní signál aktivuje optočlen, který galvanicky odděluje řídicí a výkonovou část. Díky tomu SSR relé dosahuje spínací rychlosti přibližně 1 ms, což je výrazně rychlejší než u elektromechanických relé. Tento princip eliminuje opotřebení mechanických částí a potřebu pravidelné údržby.

Hlavní rozdíly mezi stykačem a SSR relé jsou v mechanismu spínání a vhodnosti použití:

• Stykač využívá elektromechanické spínání pomocí cívky a pohyblivých kontaktů, což umožňuje spínat vyšší proudy a ovládat například elektromotory.
• SSR relé pracuje na principu polovodičového spínání, nemá mechanické části, spíná rychle a je vhodné pro časté spínání malých až středních výkonů.
• Stykače jsou vhodné pro řízení motoru stykačem, kde je potřeba robustní spínání a bezpečnostní přídavné kontakty.
• SSR relé vyžaduje adekvátní chlazení SSR, protože při zátěži se jeho kovová základna může výrazně zahřát.

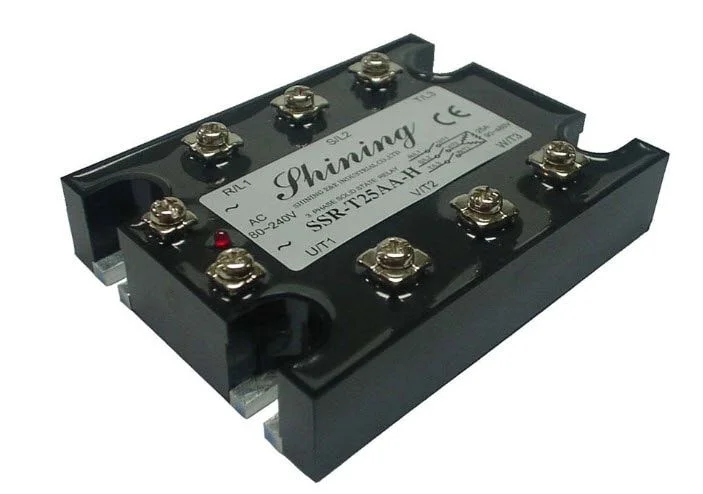

Co je to SSR relé a jak funguje

SSR relé přijímá řídicí napětí na vstupu, které aktivuje polovodičový spínač uvnitř zařízení. Optočlen zajišťuje galvanické oddělení vstupní a výstupní části, čímž chrání řídicí obvod před vysokým napětím. Výstup pak spíná výkonovou zátěž bez mechanického pohybu, což umožňuje plynulé a rychlé přepínání.

Tip: Při zapojení SSR relé na 230V síť dbejte na správné chlazení a přesné dodržení polarity vstupu a výstupu, aby nedošlo k poškození součástky.

Použití stykače nebo SSR relé závisí na konkrétních požadavcích instalace. Stykače se hodí pro spínání motorů a výkonových obvodů s vyšším proudem, zatímco SSR relé je ideální pro rychlé a často opakované spínání v automatizaci PLC nebo u topných těles.

Principy zapojení stykačů

Principy zapojení stykačů a jejich využití

Stykač se zapojuje především přes svorky A1 a A2, které zajišťují napájení cívky. Typické napětí cívky bývá 230 V pro běžné instalace nebo 24 V v řídicích obvodech s nižším napětím. Pomocné kontakty stykače slouží k vytvoření samodržného obvodu – tedy k přidržením stykače po sepnutí – nebo k blokování, což umožňuje bezpečné a spolehlivé ovládání zařízení bez nutnosti trvalého připojení řídicího signálu.

Stykače se často používají pro řízení motorů v režimu AC-3, což znamená spínání motorových zátěží s vysokými spouštěcími proudy. Pro topná tělesa s odporovou zátěží, tedy s menšími proudovými nároky, se využívá režim AC-1. Správné zapojení zohledňuje typ zátěže a potřebnou proudovou kapacitu stykače.

Jak správně zapojit stykač s přidržením

1. Připojení svorek A1 a A2 – zapojte napájecí napětí cívky stykače podle typu (230 V nebo 24 V), přičemž svorka A1 je obvykle připojena na fázový vodič a A2 na nulový nebo ovládací vodič.
2. Zapojení pomocných kontaktů – využijte jeden z pomocných kontaktů jako spínací prvek pro samodrž nebo přidržení, aby po sepnutí cívky zůstal stykač aktivní i po uvolnění tlačítka.
3. Vytvoření start-stop ovládání – přidejte tlačítka pro start (spínací) a stop (rozpínací), která ovládají pomocnou kontaktovou smyčku. Tlačítkem start se sepne hlavní kontakt stykače a pomocný kontakt přidržuje obvod. Tlačítkem stop se obvod přeruší a stykač se rozepne.
4. Kontrola rozměrů a pojistkových prvků – zkontrolujte, že stykač odpovídá velikosti a typu zátěže, zejména spínacímu proudu, aby se zabránilo přehřívání a poškození.

Stykač je vhodný pro řízení motorů díky robustní elektromechanické konstrukci, která zvládá spínání vysokých proudů a indukčních zátěží. Oproti elektromechanickému relé má solid state relé (SSR) jiné principy fungování, založené na polovodičích, a vyžaduje specifické chlazení SSR pro spolehlivý provoz.

Chyby při zapojení stykačů a jak se jim vyhnout často spočívají v nesprávném připojení pomocných kontaktů, což vede k nefunkčnosti přidrženého ovládání, nebo v použití nesprávného typu stykače pro daný druh zátěže. Doporučuji vždy konzultovat technické listy výrobce a ověřit správnost zapojení podle schématu.

Podle zdroje Eagri.cz je správné zapojení stykače klíčové pro bezpečnost i funkčnost celé instalace, zejména při aplikacích s řízením motorů nebo topných těles. Zapojení stykače pro přímé a nepřímé ovládání se liší hlavně v zapojení pomocných kontaktů a v použití externích ovládacích prvků.

Tip: Při řízení motoru stykačem je vhodné vždy zajistit dostatečné chlazení a použít stykač s odpovídající spínací proudovou kapacitou, aby nedocházelo k přehřívání a zkrácení životnosti zařízení.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Principy zapojení SSR relé

Solid state relé (SSR relé) se liší od klasického elektromechanického relé tím, že nemá pohyblivé části, což zajišťuje tichý chod a delší životnost. Správné zapojení SSR relé je zásadní pro jeho bezpečný a spolehlivý provoz, zejména při připojení na 230V síť. SSR relé má vždy dvě základní části – vstupní svorky, které přijímají řídicí signál, a výstupní svorky, které připojují fázi a zátěž.

Vstupní svorky SSR relé obvykle pracují s nízkým stejnosměrným napětím v rozsahu od 3 do 32 V DC, které slouží k aktivaci spínacího prvku uvnitř relé. Výstupní svorky jsou určeny pro připojení na síťové napětí a zátěž – typicky fázi a připojené zařízení. Nesprávné zapojení těchto svorek často vede k přehřátí SSR relé, zkratu nebo jeho trvalé poruše.

Jak zapojit SSR relé krok za krokem

1. Určete polaritu vstupních svorek – pozitivní a negativní svorka musí být připojeny správně podle označení na relé.
2. Připojte řídicí signál – nejčastěji z PLC nebo jiného řídicího zdroje s výstupním napětím 3-32 V DC.
3. Zapojte výstupní svorky SSR relé do fáze a zátěže – fázi vždy na vstupní svorku relé, zátěž na výstupní.
4. Zajistěte správné chlazení SSR relé – kovová základna relé by měla být připevněna na chladič, aby se zabránilo přehřátí.
5. Zkontrolujte zapojení před uvedením do provozu – důsledně ověřte, že řídicí signál a výstupní fáze jsou správně připojeny.

Častou chybou je obrácení výstupních svorek mezi fází a zátěží nebo řízení nulového vodiče místo fáze. Takové nesprávné zapojení může vést k přehřátí SSR relé a jeho předčasné poruše. Dalším rizikem je absence vhodného chlazení, protože teplota kovové základny relé často přesahuje bezpečné meze během provozu.

Tip: Při zapojení SSR relé na 230V síť vždy používejte vhodný chladič a ověřte, že řídicí signál odpovídá vstupnímu napětí relé. Nesprávné zapojení nebo poddimenzované chlazení jsou nejčastější příčinou selhání SSR relé.

Pro řízení větších motorů doporučuji spíše použití stykačů, protože elektromechanické stykače lépe zvládají vysoké spínací proudy a jsou odolnější proti přetížení. SSR relé se osvědčuje pro rychlé a tiché spínání menších zátěží, například v automatizaci PLC nebo řízení topných těles.

Dodržení těchto kroků a varování pomůže zajistit správné a bezpečné zapojení SSR relé i v kombinaci se stykači, čímž se vyhnete běžným chybám při zapojení stykačů a SSR relé.

Praktická zapojení a schémata stykačů a SSR relé

Stykače se nejčastěji používají pro start-stop ovládání motorů, kdy umožňují bezpečné spínání a řízení výkonu elektrického motoru. Zapojení stykače pro přímé ovládání zahrnuje klasické tlačítkové spínače Start a Stop, které přes pomocné kontakty udržují stykač sepnutý. V nepřímém ovládání je možné stykač řídit signály z PLC, což zvyšuje automatizaci a bezpečnost provozu. SSR relé (solid state relé) se naopak využívá především pro regulaci topných těles v elektrických topných systémech díky bezkontaktnímu spínání a rychlé odezvě.

Praktický postup zapojení stykače a SSR relé

Pro správné zapojení stykače je nutné připojit napájení styčící cívky přes ovládací obvod, který může obsahovat tlačítka nebo PLC výstupy. Pomocné kontakty stykače slouží k funkci přidrženého sepnutí (tzv. přidrží). U SSR relé je klíčové zajistit správné chlazení SSR, protože teplota kovové základny může ovlivnit spolehlivost a životnost zařízení. SSR relé se připojuje mezi napájecí obvod topení a ovládací signál (typicky 3-32 V DC), který aktivuje spínací polovodičový modul.

Při řízení motoru stykačem se doporučuje zabezpečit zapojení pomocí jističů a tepelných relé pro ochranu proti přetížení. Naopak SSR relé umožňuje plynulou regulaci výkonu topných těles bez mechanického opotřebení, což je výhodné například v domácích automatizacích s PLC.

Zařízení	Použití	Klíčové prvky zapojení
Stykač	Start-stop ovládání motorů	Tlačítka Start/Stop, pomocné kontakty, cívka stykače
SSR relé	Regulace topných těles	Ovládací signál DC, chlazení SSR, napájení topení
PLC	Automatizace řízení	Výstupy pro stykače a SSR relé, bezpečnostní prvky

Odborná rada: Při zapojení stykače dbejte na správné dimenzování spínacího proudu stykače i pomocných kontaktů, aby nedocházelo k přehřívání a zkrácení životnosti. U SSR relé je nezbytné zajistit odpovídající chlazení, jelikož teplota kovové základny přímo ovlivňuje jeho spínací schopnosti.

Pro koho je zapojení stykače vhodné? Především pro řízení výkonových motorů s vyšším proudem, kde je potřeba robustní a spolehlivé spínání. SSR relé se hodí zejména pro bezhlučné a rychlé spínání topných těles v automatizovaných systémech. Nepoužívejte SSR relé pro spínání indukčních zátěží, kde je lepší volit elektromechanické stykače.

Jaké jsou rozdíly v zapojení mezi stykačem a SSR relé?

Stykač vyžaduje mechanické sepnutí kontaktů a často složitější ovládací obvod s tlačítky nebo reléovým přidržením. SSR relé funguje na principu polovodičového spínání, nemá pohyblivé části a ovládá se nízkonapěťovým signálem. To znamená jednodušší instalaci v topných aplikacích a menší nároky na údržbu.

Praktické tipy pro použití SSR relé v domácích automatizacích zahrnují vždy instalaci vhodného chladiče a ochranných prvků proti přepětí, což prodlužuje životnost a zajišťuje stabilní provoz.

Dimenzování a chlazení SSR relé

Správné dimenzování a účinné chlazení SSR relé patří mezi klíčové faktory pro spolehlivý provoz v automatizaci a řízení motorů stykačem. Při nesprávné instalaci může dojít k přehřátí, které snižuje životnost a může vést až k selhání zařízení.

Kolik tepla SSR relé generuje a proč je chlazení důležité?

Solid state relé (SSR relé) při spínání elektrického výkonu rozptyluje přibližně 1-2 % energie jako teplo. Tento rozptyl závisí na spínaném výkonu a provozních podmínkách. Kovová základna SSR relé nesmí překročit teplotu 85 °C, protože vyšší teplota znamená riziko poškození polovodičových součástek uvnitř relé a zkrácení jeho životnosti. Bez dostatečného chlazení může dojít k přehřátí, které vede k nestabilnímu spínání a v extrémních případech i k trvalému selhání. Proto je chlazení SSR relé zásadní nejen pro jeho bezpečný provoz, ale i pro zajištění dlouhodobé spolehlivosti v obvodech s řízením výkonu, například při zapojení stykače či řízení motoru.

Doporučené metody montáže a chlazení SSR relé

Pro správné odvedení tepla se doporučuje instalovat SSR relé na vertikálně orientovaný chladič s dostatečnou plochou. Tato montáž umožňuje efektivní proudění vzduchu a maximální rozptyl tepla do okolního prostředí. Chladič by měl být z materiálu s vysokou tepelnou vodivostí, nejčastěji hliníku, a mít plochu přiměřenou výkonu přenášenému přes SSR relé.

Při zapojení SSR relé krok za krokem je třeba věnovat pozornost pevné mechanické fixaci na chladič a správnému tepelnému rozhraní, například pomocí tepelné pasty či izolační podložky. Nesprávné připojení nebo nedostatečné chlazení často způsobují zvýšení teploty kovové základny nad limit a tím předčasné selhání zařízení.

• Vertikální montáž chladiče pro optimální proudění vzduchu
• Použití hliníkového chladiče s plochou odpovídající výkonu SSR relé
• Aplikace tepelné pasty mezi SSR relé a chladič pro lepší tepelný kontakt
• Kontrola, aby teplota kovové základny nepřesáhla 85 °C během provozu

Tip: Při řízení motoru stykačem nebo jiných vysokovýkonných aplikacích je nutné SSR relé dimenzovat přesně podle jmenovitého proudu a výkonu, aby se minimalizoval rozptyl tepla a snížila potřeba náročného chlazení. Neodborné zapojení stykače a SSR relé bez zohlednění chlazení může vést k častým poruchám a zvýšeným nákladům na údržbu.

Diagnostika a řešení běžných problémů stykačů a SSR relé

Poruchy stykačů a SSR relé vznikají nejčastěji kvůli nesprávnému zapojení, přehřátí nebo mechanickému opotřebení kontaktů. Diagnostika zahrnuje kontrolu správného připojení vodičů, měření teploty kovové základny a posouzení stavu pomocných kontaktů. Dodržování těchto kroků výrazně zvyšuje spolehlivost a životnost zařízení v průmyslové automatizaci i řízení motorů.

Typické příznaky poruch

Nezapínání stykače nebo SSR relé signalizuje často chybný kontakt v ovládacím obvodu nebo přerušený pomocný kontakt. Přehřátí SSR relé se projevuje zvýšenou teplotou kovové základny nad 70 °C, což indikuje nedostatečné chlazení nebo překročení maximálního spínacího proudu (například u SSR s proudem 25 A při zátěži přes 20 A). Zvýšená hlučnost a zpožděné sepnutí u stykačů znamenají opotřebení kontaktních ploch, které snižuje spolehlivost spínání a může vést k selhání při vyšších spínacích frekvencích nad 10 sepnutí za minutu.

Postupy řešení a prevence

Základní kontrolou je ověření zapojení podle schématu, například správné připojení vstupu SSR relé na fázi (svorka 1) a výstupu na zátěž (svorka 2). Nesprávné připojení svorek 3 a 4 u SSR, nebo spínání nulového vodiče místo fáze, může způsobit poruchy a přehřátí. Při zjištění opotřebení kontaktů stykače je nutná jejich výměna, aby se zabránilo přerušení obvodu a jiskření. Prevence spočívá v instalaci dostatečně dimenzovaného chladiče pro SSR relé, který zajistí udržení teploty pod 70 °C, a dodržování maximálního spínacího proudu uvedeného výrobcem. U stykačů je třeba sledovat četnost spínání, protože mechanické relé obvykle zvládají maximálně 3000 až 5000 cyklů za hodinu, přičemž vyšší frekvence výrazně zkracuje jejich životnost.

Tip: Prodloužení životnosti stykače i SSR relé zajistí přesné dodržení výrobních parametrů, správné zapojení a instalace vertikálně orientovaného chladiče u SSR relé. Pravidelné měření teploty kovové základny a funkční testování pomocných kontaktů pomáhají včas odhalit možné poruchy a předejít náhlým výpadkům.

Rozlišení vhodnosti použití: stykače jsou optimální pro řízení motorů s proudy nad 10 A a aplikace vyžadující galvanické oddělení a samodrž, zatímco SSR relé doporučuji pro rychlé spínání odporových topných těles do 25 A s tichým provozem a vysokou spínací frekvencí, kde mechanické opotřebení relé představuje riziko.

Bezpečnost a certifikace stykačů a SSR relé

Stykače a SSR relé představují základní prvky řízení elektrických obvodů, proto musí splňovat přísné bezpečnostní normy a certifikace. Stykače, jako elektromechanická zařízení s pomocnými kontakty pro řízení motorů a dalších zátěží, musí být v souladu s normami IEC 60947-4-1 a českými ČSN EN 60947-4-1. Tyto normy stanovují požadavky na dimenzování spínacího proudu, ochranu proti přetížení a elektrickou bezpečnost, což zajišťuje spolehlivý provoz i v průmyslových podmínkách.

Solid State Relay (SSR) je polovodičové spínací zařízení bez pohyblivých částí, které musí mít platnou certifikaci CE podle evropské směrnice Low Voltage Directive (LVD) 2014/35/EU. Certifikace potvrzuje splnění bezpečnostních požadavků včetně ochrany proti přepětí a elektromagnetické kompatibility (EMC). Kritickým faktorem bezpečného provozu SSR relé je správné chlazení – teplota kovové základny nesmí překročit maximální hodnotu uvedenou výrobcem, obvykle kolem 80 °C, aby nedošlo k degradaci polovodičových prvků a předčasnému selhání.

Při instalaci stykačů i SSR relé je nutné dodržovat bezpečnostní pravidla elektroinstalace v souladu s ČSN 33 2000 a normami IEC. To zahrnuje správné dimenzování spínacího proudu podle charakteru zátěže (např. AC-1 pro topné těleso, AC-3 pro motor), použití vhodných ochranných prvků (jističe, proudové chrániče) a zajištění dostatečné vzdálenosti mezi stykači pro odvod tepla (minimálně půl pólu mezi dvěma stykači). Pomocné kontakty stykače musí být správně zapojeny pro funkce přidrženého spínání nebo blokování, aby se předešlo nechtěnému sepnutí.

Častá chyba: Nesprávné zapojení SSR relé, například připojení svorek výstupu opačně nebo řízení nulového vodiče místo fáze, vede k přehřátí a poruchám zařízení. Montáž chladiče musí být vertikální a odpovídat doporučením výrobce, aby byl zajištěn efektivní odvod tepla a prodloužena životnost SSR relé.

Pro koho se to hodí vs. pro koho NE: Stykače jsou vhodné pro aplikace s vyššími proudy a nižší spínací frekvencí, kde je potřeba galvanické oddělení a robustní mechanické řešení, například u motorů nebo průmyslových strojů. Naopak SSR relé jsou ideální pro rychlé a tiché spínání s vysokou četností sepnutí, například v topných systémech nebo automatizaci s PLC, avšak nejsou vhodná pro aplikace s velmi vysokými proudy bez adekvátního chlazení a ochrany.

Při zapojení stykače a SSR relé je nezbytné správné dimenzování podle maximálního spínacího proudu a napětí, použití ochranných prvků proti přepětí a přetížení a dodržení certifikovaných postupů instalace. To minimalizuje riziko zkratu, přehřátí a selhání zařízení a zajišťuje dlouhodobou bezpečnost a spolehlivost elektrického systému.

Integrace stykačů a SSR relé do automatizačních systémů

Jak ovládat stykače a SSR relé pomocí PLC?

Stykače i SSR relé se ovládají nízkonapěťovými řídicími signály z PLC, typicky v rozsahu 24 V DC nebo 230 V AC podle specifikace cívky či vstupu SSR. PLC generuje spínací impulzy podle programového nastavení, což umožňuje přesné řízení výkonových obvodů, například spouštění motorů stykačem s proudovou zatížitelností až 25 A (pro AC-3 zátěž cca 4 kW při 400 V) nebo regulaci topných těles pomocí SSR relé s proudem do 25 A. Princip SSR spočívá v aktivaci polovodičového spínače přes optočlen, což eliminuje mechanické opotřebení a umožňuje spínání s dobou odezvy kolem 1 ms. Při zapojení stykače s PLC je nutné správně dimenzovat napájecí obvod cívky a využít pomocné kontakty (spínací pro samodrž, rozpínací pro blokování) k zabezpečení zpětné vazby a bezpečnostních funkcí. Nízké napětí řídicích signálů minimalizuje riziko elektrických poruch a usnadňuje integraci do průmyslových i domácích automatizačních systémů.

Výhody integrace stykačů a SSR relé do automatizačních systémů

Integrace stykačů a SSR relé do PLC automatizace zvyšuje efektivitu řízení elektrických zátěží a umožňuje precizní kontrolu nad provozem zařízení. Automatizace šetří energii optimalizací spínání podle aktuálních podmínek, například regulací výkonu topných těles nebo řízením start/stop motorů. SSR relé díky absenci mechanických částí nabízí životnost v řádu milionů spínacích cyklů, tichý provoz a rychlé sepnutí (cca 1 ms), avšak vyžadují kvalitní chlazení kovové základny, například pasivním chladičem s minimální plochou 100 cm² a vertikální montáží pro odvod tepla. Elektromechanické stykače poskytují robustní řešení pro spínání indukčních zátěží (motory do 4 kW/400 V) a umožňují galvanické oddělení ovládací a výkonové části. Integrace se hodí především pro průmyslové provozy s náročnou automatizací a vysokou četností spínání, kde je potřeba kombinovat rychlost SSR a výkon stykačů. Pro domácí aplikace je vhodnější SSR relé díky jednoduché instalaci a tichému provozu. Častou chybou při zapojení stykačů bývá nesprávné připojení pomocných kontaktů, což může způsobit nesprávnou signalizaci stavu a bezpečnostní rizika.

Tip: Při zapojení SSR relé krok za krokem vždy zajistěte správné připojení svorek – vstupní řídicí signál na svorku 1, fázi na svorku 3 a zátěž na svorku 4 – a použijte dostatečně dimenzovaný chladič s vertikální orientací, aby se zabránilo přehřátí a poškození polovodičů.

Časté dotazy

Jak správně zapojit SSR relé?

SSR relé zapojte tak, že vstupní svorka 1 je připojena na řídicí fázi (3-32 V DC) a výstupní svorky 3 a 4 na fázi a zátěž. Dodržujte polaritu a montujte chladič vertikálně pro správné chlazení.

Co je to SSR relé a jak funguje?

SSR relé je polovodičové relé bez pohyblivých částí, které spíná elektrickou zátěž pomocí optočlenu a polovodičových spínačů s rychlostí cca 1 ms a životností v milionech cyklů.

Jak správně zapojit stykač?

Stykač se zapojuje přes svorky A1 a A2, které napájí cívku (běžně 230 V AC). Pomocné kontakty se používají pro funkce jako samodrž nebo blokování, hlavní kontakty vedou výkonovou zátěž.

Jaký je rozdíl mezi stykačem a SSR relé?

Stykač je elektromechanické relé s pohyblivými kontakty a omezenou četností spínání, SSR relé je polovodičové, bez mechanických částí, rychlejší a tišší, ale vyžaduje chlazení.

Jak dimenzovat chlazení SSR relé?

SSR relé rozptyluje 1-2 % energie zátěže jako teplo, kovová základna by neměla překročit 85 °C. Montujte chladič vertikálně s dostatečnou plochou a zajistěte průtok vzduchu.

Jaké jsou běžné chyby při zapojení SSR relé?

Časté chyby jsou obrácené zapojení výstupních svorek, řízení nulového vodiče místo fáze a nedostatečné chlazení, což vede k přehřátí a poškození relé.

Kdy použít stykač a kdy SSR relé?

Stykače jsou vhodné pro spínání motorů a vysokých proudů s nízkou frekvencí spínání, SSR relé pro rychlé, tiché a časté spínání topných těles a elektronických zátěží.

Jak integrovat stykače a SSR relé do PLC?

Stykače a SSR relé lze ovládat PLC pomocí nízkonapěťových řídicích signálů (24 V DC), což umožňuje automatizaci řízení zátěží v průmyslu i domácnostech.

Jaké bezpečnostní normy platí pro stykače a SSR relé?

Platí normy IEC, ČSN a certifikace CE. Instalace musí dodržovat pravidla ochrany proti přetížení a správnou montáž, aby byla zajištěna bezpečnost provozu.

Jak detekovat poruchy stykačů a SSR relé?

Poruchy se projevují nefunkčností spínání, přehříváním nebo hlučností. Diagnostika zahrnuje kontrolu zapojení, teploty a opotřebení kontaktů, preventivní údržba prodlužuje životnost.

Jak zapojit stykač s přidržením pro ovládání start/stop?

Použijte tlačítka start a stop v řadě s cívkou stykače, přičemž start tlačítko je spínač a stop tlačítko je rozepínač, aby se zajistilo udržení sepnutí po uvolnění start tlačítka.

Jaký je princip fungování SSR relé v domácích instalacích?

SSR relé využívá polovodičové prvky, například triaky, pro bezkontaktní spínání střídavého proudu, což umožňuje tichý chod a delší životnost, typicky zapíná proud do 25 A.

Jak zapojit SSR relé na 230V síť bezpečně?

Připojte vstupní ovládací svorky SSR relé k nízkonapěťovému zdroji 3-32 V DC a výstupní svorky k 230V AC zátěži přes pojistku s hodnotou max 10 A.

Jaké jsou hlavní výhody SSR relé oproti klasickému elektromagnetickému relé?

SSR relé nabízí rychlejší spínání, tichý chod a vyšší odolnost vůči vibracím, přičemž může přepínat až 40 000 cyklů za minutu bez mechanického opotřebení.

Jak vybrat správné stykače a SSR relé podle typu zátěže?

Pro indukční zátěže volte stykače s minimálním proudem o 25 % vyšším než jmenovitý proud zátěže, u SSR relé zkontrolujte, zda mají ochranu proti přepětí a vhodné spínací charakteristiky.

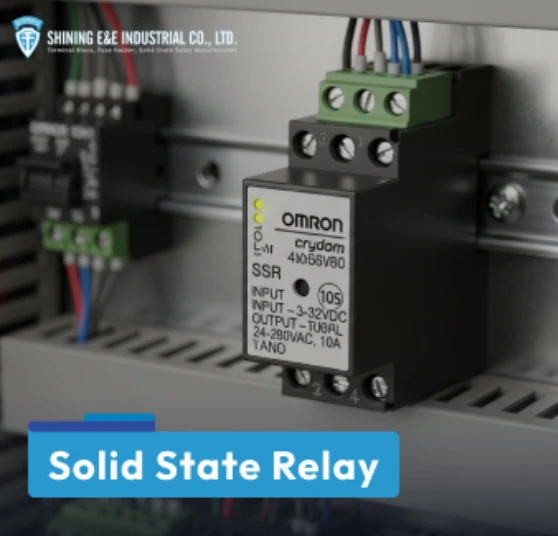

Jaké jsou kroky při instalaci SSR relé na DIN lištu?

Připevněte SSR relé na DIN lištu pomocí západky, zajistěte pevné připojení vodičů a instalujte vhodný chladič, pokud je jmenovitý proud vyšší než 20 A.

Jaké chyby se často vyskytují při zapojení stykače s ovládáním 230V?

Častou chybou je záměna svorek cívky A1 a A2, což může vést k nefunkčnosti; také je důležité používat správný jistič s charakteristikou B nebo C podle typu zátěže.

Jak integrovat stykače a SSR relé do PLC pro automatizaci?

Použijte tranzistorové výstupy PLC pro ovládání SSR relé s DC vstupem 24 V a reléové výstupy pro stykače, přičemž vždy dodržujte maximální proudové limity výstupů PLC.
