Potenciometr patří mezi základní součástky elektroniky, které umožňují přesnou regulaci napětí či proudu. Jeho zapojení lze snadno přizpůsobit různým aplikacím, od klasického reostatu až po moderní digitální potenciometry či trimry. Správné pochopení schématu zapojení potenciometru výrazně usnadní jeho efektivní použití v praxi.
Klíčové závěry
- Potenciometr je třípólová součástka fungující jako proměnný rezistor a dělič napětí s otočným rozsahem 270-300 stupňů.
- Existují dva základní způsoby zapojení potenciometru: jako dělič napětí (tři piny) a jako reostat (dva piny).
- Typické hodnoty odporu potenciometrů se pohybují od 1 kΩ do 1 MΩ s tolerancí ±5 % až ±20 %.
- Digitální potenciometry mají rozlišení od 32 do 1024 kroků a komunikují přes rozhraní SPI nebo I²C.
- Potenciometry se používají v regulaci hlasitosti, jasu, rychlosti motorů a měření napětí či polohy.
Jak potenciometr funguje a jaké má základní vlastnosti
Jak funguje potenciometr a jak ho zapojit

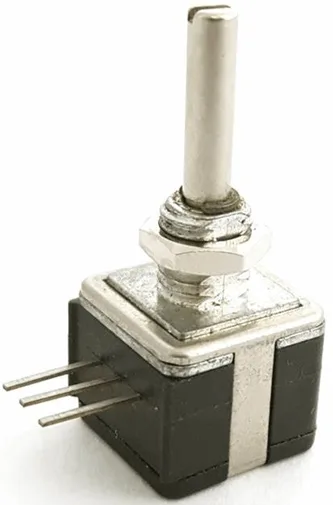

Potenciometr je třípólová pasivní elektronická součástka, která pracuje jako proměnný rezistor a zároveň jako dělič napětí. Má dva pevné konce odporové dráhy (pin 1 a pin 3) a střední pohyblivý kontakt – stěrač (pin 2). Stěrač se otáčí nebo posouvá po odporové dráze v rozsahu 270 až 300 stupňů u rotačních potenciometrů, čímž mění poměr odporů mezi jednotlivými vývody. Výsledkem je plynulá regulace výstupního napětí, které odpovídá poloze stěrače mezi vstupním napětím (VCC) a zemí (GND).
Při zapojení potenciometru jako děliče napětí jsou všechny tři piny připojeny: dva krajní piny k napájení a zemi, střední pin odebírá upravené napětí. Tento způsob umožňuje přesné nastavení napětí v obvodu podle polohy stěrače. Alternativně lze potenciometr zapojit jako variabilní rezistor – reostat – kdy se využívají pouze dva piny (stěrač a jeden krajní pin), a tím se mění odpor v obvodu, například pro řízení proudu.
V praxi se setkáte s různými typy potenciometrů podle charakteristik odporové dráhy a konstrukce:
- Lineární potenciometr má odporovou dráhu s rovnoměrným nárůstem odporu při pohybu stěrače, vhodný pro přesné nastavení napětí.
- Logaritmický potenciometr mění odpor podle logaritmické křivky, což odpovídá lidskému vnímání hlasitosti a proto se často používá v audio zařízeních.
- Digitální potenciometr nahrazuje mechanický stěrač elektronickým řízením odporu v diskrétních krocích, což umožňuje dálkové a přesné nastavování hodnot.
Tip: Častou chybou při zapojení potenciometru je nesprávné připojení středního pinu, kdy se potenciometr používá jako dělič napětí, ale stěrač není správně zapojen do výstupního obvodu. To vede k nestabilnímu nebo nulovému výstupu napětí.
Pro správné nastavení potenciometru je nutné znát rozsah otáčení a charakteristiku odporové dráhy, aby regulace odpovídala požadovaným parametrům v obvodu. Digitální potenciometry vyžadují správné zapojení datových a řídicích signálů (například SPI nebo I²C), což se liší od klasického analogového zapojení.
Rozlišení mezi potenciometrem, reostatem a trimrem spočívá v použití a konstrukci: potenciometr slouží k plynulé regulaci napětí nebo odporu s třípólovým zapojením, reostat je variabilní rezistor se dvěma piny pro řízení proudu, a trimr je malý nastavovací potenciometr určený pro jemné doladění hodnot na tištěných spojích.
Potenciometry představují základní komponentu pro regulaci napětí, jasu, hlasitosti či rychlosti v elektronických obvodech díky své jednoduchosti a spolehlivosti.
Základní typy potenciometrů a jejich charakteristiky
Potenciometry představují základní součástky v elektronických obvodech, jejichž výběr a zapojení závisí na konkrétním typu a charakteristice. Pro správné použití je klíčové rozlišit různé druhy potenciometrů a porozumět jejich specifikům, například rozdílu mezi trimrem a standardním potenciometrem nebo významu logaritmického kužele odporu.
Typy potenciometrů: rotační, lineární, motorizované a trimrové
Potenciometry se rozdělují podle typu pohybu a účelu použití. Rotační potenciometr umožňuje plynulý pohyb stěrače v rozsahu 270-300 stupňů a bývá nejčastěji používán pro manuální regulaci. Lineární potenciometr naopak posunuje stěrač po přímce, což umožňuje přesnější nastavení například v měřící technice. Motorizované potenciometry jsou vybaveny elektromotorem pro dálkové ovládání v automatizovaných systémech. Trimry jsou malé nastavovací potenciometry určené pro jemné dolaďování obvodů, často se používají k nastavení nulové hodnoty či kalibraci. Hodnoty odporu těchto potenciometrů se pohybují v rozmezí od 1 kΩ do 1 MΩ, což umožňuje široké využití v praxi.
- Rotační potenciometr – rozsah otáčení 270-300 stupňů
- Lineární potenciometr – přímý pohyb stěrače
- Motorizovaný potenciometr – dálkové ovládání elektromotorem
- Trimr – malý nastavovací prvek pro jemné ladění obvodů
- Stringpot – potenciometr s pohybem na lanku pro speciální aplikace
Charakteristiky potenciometrů: lineární a logaritmický kužel odporu
Kužel odporu určuje, jak se mění odpor v závislosti na poloze stěrače. Lineární kužel odporu znamená, že odpor roste rovnoměrně s úhlem natočení či posunem stěrače, což je vhodné pro obecné regulace a měření. Logaritmický potenciometr mění odpor podle logaritmické křivky, což odpovídá citlivosti lidského ucha na zvukovou hlasitost. Tento typ kužele se proto často používá v audio aplikacích, kde je potřeba plynulé a přirozené nastavení hlasitosti. Správný výběr kužele odporu ovlivňuje přesnost regulace a chování zařízení, například v regulátorech napětí nebo zesílení.
- Lineární kužel odporu – odpor roste rovnoměrně s polohou stěrače
- Logaritmický kužel odporu – vhodný pro audio regulace hlasitosti
- Výběr kužele ovlivňuje přesnost a citlivost nastavení
Podrobnější informace o schématu zapojení potenciometru, rozdílech mezi trimrem a potenciometrem či digitálním potenciometrem najdete například na stránce Wikipedie věnované potenciometrům (https://cs.wikipedia.org/wiki/Potenciometr).
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Základní schémata zapojení potenciometru v obvodu
Potenciometr je třípólová pasivní součástka s třemi terminály: dva krajní piny jsou připojeny k odporové dráze, střední pin (stěrač) se pohybuje po této dráze a mění tak výstupní napětí. V elektronických obvodech se potenciometr nejčastěji zapojuje jako dělič napětí nebo jako reostat.
Při zapojení jako dělič napětí se využívají všechny tři piny: krajní piny připojte ke kladnému a zápornému pólu zdroje (VCC a GND). Střední pin slouží jako výstup, kde se odebírá napětí úměrné poloze stěrače na odporové dráze. Tento způsob zapojení umožňuje plynulou regulaci napětí v rozsahu od 0 V do napájecího napětí, což je typické například pro ovládání hlasitosti v audio zařízeních nebo jasu LED osvětlení.
Pokud potenciometr zapojíte pouze se dvěma piny – jedním krajním a středním – funguje jako reostat, tedy proměnný rezistor. V tomto režimu se mění velikost odporu v obvodu a tím i proud protékající zátěží. Reostaty se používají například pro řízení výkonu topných těles, stmívání světel nebo regulaci rychlosti motorů. Druhý krajní pin zůstává nezapojený.
Pro přehlednost uvádíme základní schéma zapojení potenciometru v tabulce:
| Typ zapojení | Použité piny | Funkce v obvodu | Příklad použití |
|---|---|---|---|
| Dělič napětí | Všechny tři piny (pin 1, 2, 3) | Plynulá regulace výstupního napětí | Regulace hlasitosti v audio obvodech |
| Reostat | Jeden krajní pin + střední pin | Proměnný odpor, řízení proudu | Nastavení výkonu topného tělesa |
| Digitální potenciometr | Digitální ovládání, 3 a více pinů | Elektronická změna odporu s digitálním řízením | Přesné nastavení v měřící technice |
Návod na zapojení potenciometru v elektronickém obvodu
- Připojte krajní piny potenciometru ke kladnému (VCC) a zápornému (GND) pólu zdroje napětí.
- Využijte střední pin jako výstupní signál, který bude mít napětí úměrné poloze stěrače na odporové dráze.
- Pro zapojení jako reostat použijte jeden krajní pin a střední pin; druhý krajní pin nechte nezapojený.
- Digitální potenciometr připojte podle výrobního schématu, obvykle vyžaduje digitální řídicí signály (SPI nebo I²C) a napájení.
Tip: Častou chybou je použití zapojení se dvěma piny v aplikacích, kde je potřeba regulovat napětí, což znemožní správnou funkci děliče napětí. Proto vždy ověřte, zda chcete řídit proud (reostat) nebo napětí (dělič napětí).
Rozdíl mezi lineárním a logaritmickým potenciometrem spočívá v charakteristice odporu: lineární potenciometr mění odpor rovnoměrně s pohybem stěrače, zatímco logaritmický má nelineární průběh, který odpovídá lidskému vnímání hlasitosti. Logaritmické potenciometry se proto používají především v audio regulátorech. Trimr je malý, šroubovákem nastavovaný potenciometr určený pro jemné kalibrace na tištěných spojích, nikoli pro běžné uživatelské ovládání.
Praktické příklady použití potenciometru v regulaci a měření
Potenciometr nachází široké uplatnění v různých elektronických zařízeních díky své schopnosti přesně regulovat elektrické veličiny. Níže uvedené příklady ilustrují praktické využití a zapojení potenciometru v audio zařízeních, osvětlení i měřicí technice.
Regulace hlasitosti v audio zařízeních
V audio zařízeních se běžně používá rotační potenciometr s logaritmickým kuželem odporu, který umožňuje plynulou změnu hlasitosti v celém rozsahu. Logaritmický potenciometr lépe odpovídá lidskému vnímání hlasitosti než lineární, což zajišťuje přirozený nárůst nebo pokles zvuku. Schéma zapojení potenciometru v tomto případě obvykle zahrnuje tři vývody – dva koncové a jeden jezdec, který mění napětí do zesilovače.
Regulace jasu LED diod
Potenciometr funguje jako dělič napětí, což umožňuje plynulé nastavení jasu LED diody. Typická hodnota odporu potenciometru pro tuto aplikaci je 10 kΩ, která zajišťuje vhodný rozsah úpravy napětí bez zbytečného přetížení obvodu. V tomto zapojení se využívá lineární potenciometr, jehož odpor se mění rovnoměrně s otočením, což usnadňuje přesné řízení jasu.
Řízení rychlosti motoru
Pro regulaci rychlosti motorů se potenciometr zapojuje jako reostat, tedy odporový dělič, který omezuje proud protékající motorem. Používají se hodnoty odporu v rozsahu 1-10 kΩ, podle typu motoru a požadovaného rozsahu regulace. Toto zapojení umožňuje jednoduché a efektivní nastavení otáček bez nutnosti složitých elektronických ovladačů.
- Praktické využití potenciometru v audio zařízeních vyžaduje správný výběr logaritmického nebo lineárního typu podle funkce.
- Příklady použití potenciometru v měřící technice zahrnují nastavení referenčních napětí a přesné měření polohy.
- Rozdíl mezi potenciometrem a reostatem spočívá zejména ve způsobu zapojení a rozsahu regulace odporu.
Tip: Častou chybou je nesprávné zapojení středního vývodu (jezdce), které může způsobit nefunkčnost regulace nebo poškození obvodu. Doporučuje se vždy ověřit schéma zapojení potenciometru před montáží.
Digitální potenciometry: princip, vlastnosti a zapojení
Digitální potenciometr je integrovaný obvod určený pro přesné elektronické nastavení odporu, který nahrazuje klasické analogové potenciometry. Typická velikost digitálního potenciometru je kolem 3 × 3 mm, přičemž jeho rozlišení se pohybuje mezi 32 až 1024 kroky. Toto rozlišení určuje, na kolik diskrétních hodnot lze odpor nastavit, což je klíčové pro precizní regulaci napětí a signálů v elektronických zařízeních.
Digitální potenciometr komunikuje s řídicím mikrokontrolérem převážně přes SPI nebo I²C rozhraní, což umožňuje snadné a rychlé digitální řízení jeho hodnoty. Některé modely disponují integrovanou EEPROM pamětí pro uchování nastavené hodnoty i po vypnutí napájení. Díky tomu se digitální potenciometry často využívají v audio zařízeních, kde je potřeba přesná a stabilní regulace hlasitosti, nebo v měřicí technice pro nastavení referenčních hodnot.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Velikost | cca 3 × 3 mm | Kompaktní rozměry pro plošné spoje |
| Rozlišení | 32 až 1024 kroků | Ovlivňuje přesnost nastavení |
| Komunikační rozhraní | SPI, I²C | Digitální řízení hodnot |
| Paměť | EEPROM u některých typů | Uchování nastavené hodnoty |
Jak zapojit digitální potenciometr krok za krokem
Pro správné digitální potenciometr zapojení je třeba připojit napájení, zem, a rozhraní SPI nebo I²C k řídicímu mikrokontroléru. Následně programově nastavíte požadovaný odpor pomocí příslušných povelů. Schéma zapojení potenciometru zahrnuje tři hlavní piny pro připojení odporové dráhy a další piny pro digitální komunikaci, což odlišuje digitální potenciometr od tradičního reostatu nebo trimru.
Tip: Častou chybou je nesprávné zapojení datových a hodinových signálů SPI/I²C, což znemožňuje komunikaci a správné nastavení odporu. Digitální potenciometr se hodí především tam, kde je potřeba elektronicky řízená přesnost a opakovatelnost nastavení, na rozdíl od jednoduchého lineárního potenciometru používaného pro manuální regulaci.
Rozdíly mezi potenciometrem, reostatem a trimrem
Potenciometr, reostat a trimr představují základní typy regulátorů elektrického odporu s rozdílnou konstrukcí a funkcí. Potenciometr je třípólová pasivní součástka fungující jako dělič napětí, který umožňuje plynulou změnu výstupního napětí podle polohy pohyblivého kontaktu (jezce). Má tři vývody – dva pevné konce odporové dráhy a střední jezdec, který se pohybuje po odporové stopě a mění tak poměr napětí mezi vstupem (VCC) a zemí (GND). Typický rozsah otáčení rotačního potenciometru je 270 až 300 stupňů. V praxi se využívají lineární potenciometry, kde odpor roste rovnoměrně s pohybem jezce, a logaritmické potenciometry, které mění odpor nelineárně podle logaritmické křivky, což je vhodné například pro regulaci hlasitosti.
Reostat je dvoupólový variabilní rezistor, který má pouze dva vývody – jeden pevný a druhý pohyblivý. Používá se k přímé regulaci proudu nebo odporu bez dělení napětí, tedy bez výstupního napětí závislého na poměru mezi dvěma body. Typické aplikace reostatu zahrnují řízení svitu žárovek, rychlosti motorů nebo výkonu topných těles. Reostaty se často zapojují pouze přes dva kontakty, přičemž třetí vývod potenciometru zůstává nezapojený.
Trimr je malý, mechanicky kompaktní potenciometr určený k jemnému nastavení parametrů elektronických obvodů. Má podobnou konstrukci jako potenciometr, ale bývá určen pro jednorázové nebo velmi omezené seřizování pomocí speciálního šroubováku. Trimry se montují přímo na tištěné spoje (PCB) a slouží k přesné kalibraci, například nastavení offsetu nebo citlivosti snímačů. Na rozdíl od běžných potenciometrů nejsou určeny pro časté či uživatelské přenastavování.
| Součástka | Počet vývodů | Funkce | Typické použití |
|---|---|---|---|
| Potenciometr | 3 | Dělič napětí s plynulou regulací | Regulace hlasitosti, jasu, měření polohy |
| Reostat | 2 | Variabilní rezistor pro řízení proudu | Stmívání světel, řízení rychlosti motorů |
| Trimr | 3 | Jemné nastavení a kalibrace | Servisní doladění parametrů na PCB |
Jaký je rozdíl mezi trimrem a potenciometrem
Trimr se nastavuje pomocí šroubováku a po nastavení bývá fixovaný, což zajišťuje stabilitu hodnoty odporu v dlouhodobém provozu. Potenciometr naopak umožňuje plynulé a opakované nastavení během provozu zařízení, například regulaci hlasitosti nebo jasu. Trimry jsou proto vhodné pro servisní kalibrace, kde je potřeba přesné a stabilní nastavení, zatímco potenciometry slouží pro běžné uživatelské ovládání.
Tip: Častou chybou je zaměňovat reostat s potenciometrem v obvodech, kde je nutné dělení napětí. Použití reostatu místo potenciometru v takovém zapojení vede k nesprávné regulaci a může způsobit poruchu funkce obvodu. Pro regulaci napětí vždy používejte potenciometr se třemi vývody, pro řízení proudu pak reostat se dvěma vývody.
Jak správně nastavit a otestovat potenciometr v praxi
Nastavení potenciometru začíná měřením jeho odporu, které musí odpovídat požadované hodnotě v obvodu. Pomocí multimetru změřte odpor mezi krajními vývody, který udává celkovou hodnotu potenciometru. Poté otáčejte stěračem a sledujte plynulý a rovnoměrný nárůst nebo pokles odporu, což potvrzuje správnou funkci.
Kalibrace potenciometru je nezbytná zejména v průmyslových aplikacích, kde přesnost je zásadní. Standardní tolerance výrobců se pohybuje mezi ±5 % až ±20 %. Kalibrací lze zlepšit stabilitu nastavené hodnoty a zajistit, že se odpor mění podle specifikovaného schématu zapojení potenciometru – například lineární nebo logaritmický potenciometr.
- Měření odporu – připojte měřicí přístroj mezi krajní vývody potenciometru a zaznamenejte hodnotu.
- Kontrola stěrače – pomalu otáčejte středním vývodem a sledujte změny odporu na přístroji.
- Nastavení hodnoty – nastavte stěrač na požadovaný odpor podle potřeby v daném obvodu.
- Testování plynulosti – ujistěte se, že odpor mění hodnotu hladce, bez skoků nebo výpadků.
- Kalibrace v průmyslu – využijte měřicí přístroje a standardní postupy pro dosažení požadované přesnosti.
Tipy pro správné nastavení potenciometru v regulátorech
Na co si dát pozor: častou chybou při zapojení potenciometru je nesprávné připojení stěrače a krajních vývodů, což vede k nesprávné regulaci napětí nebo úplné nefunkčnosti. Digitální potenciometr zapojení vyžaduje specifické ovládací signály, proto vždy dodržujte technické listy výrobce.
Propojování trimru a reostatu s potenciometrem závisí na konkrétním účelu – trimr slouží spíše pro jemné nastavení, zatímco reostat reguluje proud. Lineární potenciometr se hodí pro rovnoměrnou změnu odporu, logaritmický potenciometr pak pro audio zařízení, kde je potřeba přirozená změna hlasitosti.
Správné nastavení potenciometru je základním krokem pro funkční zapojení a dlouhodobou spolehlivost zařízení.
Materiály a konstrukce potenciometru a jejich vliv na výkon
Potenciometr je tvořen třemi základními částmi: pevným odporem (odporovou dráhou), pohyblivým kontaktem (jezdcem) a osou pro nastavení. Odporová dráha může být vyrobena z uhlíku, kovového filmu nebo drátu, přičemž každý materiál výrazně ovlivňuje životnost a přesnost potenciometru. Uhlíkový potenciometr nabízí cenovou dostupnost a široké použití, avšak jeho tolerance dosahuje až ±5 %, což může být limitující u přesných aplikací.
Kovový film jako materiál odporové dráhy zajišťuje vyšší stabilitu a přesnost díky menší teplotní závislosti a nižšímu šumu, což se hodí například při použití v audio zařízeních nebo měřící technice. Drátové potenciometry mají nejvyšší životnost a přesnost, protože odporová dráha je tvořena navinutým kovovým vodičem, ale kvůli větším rozměrům a ceně jsou méně běžné.
Schéma zapojení potenciometru často zohledňuje typ odporové dráhy, protože například lineární potenciometr poskytuje rovnoměrnou změnu odporu, zatímco logaritmický potenciometr se využívá tam, kde je potřeba nerovnoměrná regulace, například v audio regulátorech. Pro správné nastavení potenciometru je nutné zvolit vhodný materiál podle požadavků na přesnost a odolnost, zvláště pokud se jedná o digitální potenciometr zapojení v moderních obvodech.
Je důležité rozlišovat potenciometr od reostatu, přičemž reostat slouží především k řízení proudu s jedním pevným kontaktem a jedním posuvným, zatímco potenciometr má tři vývody a umožňuje dělení napětí. Častou chybou při zapojení potenciometru je nesprávné připojení jezdcového vývodu, což může vést k nefunkčnosti regulace nebo poškození obvodu.
Výhody a nevýhody analogových a digitálních potenciometrů v aplikacích
Analogový potenciometr je základní prvek v elektronice, který poskytuje jednoduché a spolehlivé řešení pro plynulé nastavení odporu. Díky své konstrukci je snadno použitelný v různých aplikacích, například jako lineární potenciometr nebo logaritmický potenciometr v audio zařízeních. Jeho schéma zapojení potenciometru bývá přehledné a nevyžaduje složitou elektroniku. Naopak digitální potenciometr zapojení vyžaduje řízený digitální signál, což umožňuje přesné nastavení s rozlišením až 1024 kroků. To oceníte například v měřící technice či regulátorech, kde je potřeba jemná a opakovatelná změna hodnoty.
Digitální potenciometr však trpí vyšším kontaktním odporem a generuje více šumu než analogový. To může ovlivnit kvalitu signálu, zejména v audio aplikacích nebo citlivých obvodech. Naopak analogový potenciometr má nižší kontaktní odpor a minimální šum, ale jeho nastavení závisí na mechanickém ovládání a může se časem opotřebovat.
Rozdíl mezi potenciometrem a reostatem v praxi spočívá především v tom, že reostat mění jen odpor v části obvodu, zatímco potenciometr umožňuje plynulou regulaci napětí.
Výhody a nevýhody použití potenciometru v elektronice
| Typ potenciometru | Výhody | Nevýhody |
|---|---|---|
| Analogový potenciometr | Jednoduchost, spolehlivost, nízký šum | Mechanické opotřebení, omezená přesnost |
| Digitální potenciometr | Přesné nastavení, malé rozměry, opakovatelnost | Vyšší kontaktní odpor, zvýšený šum |
Odborná rada: Pro aplikace vyžadující přesné a opakované nastavení odporu doporučuji digitální potenciometr, zatímco pro jednoduché a robustní řešení je vhodnější analogový potenciometr nebo trimr.
Časté dotazy o zapojení a použití potenciometru
Otázka: Jak funguje potenciometr?
Potenciometr má tři piny, přičemž stěrač se pohybuje po odporové dráze a mění výstupní napětí v rozsahu 270 až 300 stupňů otáčení.
Otázka: Jak zapojit potenciometr jako dělič napětí?
Zapojte oba koncové piny k VCC a GND, střední pin slouží jako výstup napětí. Toto schéma zapojení potenciometru umožňuje plynulou regulaci napětí.
Otázka: Jaký je rozdíl mezi potenciometrem a reostatem?
Potenciometr má tři piny a slouží jako dělič napětí, zatímco reostat má pouze dva piny a používá se jako variabilní rezistor k omezení proudu.
Otázka: Jak nastavit hodnotu potenciometru?
Otočením stěrače změníte odpor, což ovlivní výstupní napětí či proud v obvodu.
Otázka: Co je trimr a jak se liší od potenciometru?
Trimr je malý mechanický potenciometr pro jemné ladění, obvykle nastavitelný šroubovákem, na rozdíl od běžného potenciometru určeného k častému ovládání.
Otázka: Jaké jsou typické hodnoty odporu potenciometrů?
Nejčastěji se používají hodnoty v rozsahu od 1 kΩ do 1 MΩ s tolerancí ±5 % až ±20 %.
Otázka: Jak funguje digitální potenciometr?
Digitální potenciometr nastavuje odpor elektronicky přes rozhraní SPI nebo I²C s rozlišením až 1024 kroků, což umožňuje přesnou digitální regulaci.
Otázka: Jaké jsou nevýhody digitálních potenciometrů?
Vyšší kontaktní odpor může dosahovat až 1 kΩ a zvýšený šum může omezit přesnost signálu v citlivých aplikacích.
Otázka: Jak otestovat potenciometr?
Pomocí multimetru změřte odpor mezi koncovými piny a otáčejte stěračem, odpor by měl plynule měnit hodnotu od minimální po maximální.
Otázka: Jak zapojit potenciometr pro regulaci hlasitosti?
Použijte rotační potenciometr s logaritmickým kuželem odporu zapojený jako dělič napětí, což odpovídá nelineárnímu vnímání hlasitosti lidským uchem.
Otázka: Jaký je rozsah otáčení rotačního potenciometru?
Obvyklý rozsah je mezi 270 až 300 stupni, což umožňuje plynulou a přesnou regulaci.
Otázka: K čemu slouží víceotáčkové potenciometry?
Umožňují přesnější nastavení odporu díky opakovanému otáčení, často více než pětkrát, což je vhodné pro kalibraci.
Otázka: Jaký je rozdíl mezi lineárním a logaritmickým kuželem odporu?
Lineární potenciometr mění odpor rovnoměrně, zatímco logaritmický je vhodný pro audio aplikace, protože odpovídá nelineárnímu vnímání hlasitosti.
Otázka: Co je reostat?
Reostat je variabilní rezistor se dvěma piny, který se používá k řízení proudu v obvodu bez dělení napětí.
Otázka: Jak zapojit potenciometr jako reostat?
Použijte jeden koncový pin a střední stěračový pin, třetí pin zůstane nezapojený, čímž se potenciometr chová jako variabilní rezistor.
Otázka: Jak se liší trimr od digitálního potenciometru?
Trimr je mechanický potenciometr pro manuální jemné ladění, digitální potenciometr je elektronický a nastavuje se digitálně přes mikrokontrolér.
Otázka: Jak kalibrovat potenciometr v průmyslu?
Používá se přesné měření odporu s regulací v rámci tolerance ±5 % až ±20 %, aby odpovídal specifikacím zařízení.
Otázka: Jaká je životnost potenciometrů?
Závisí na materiálu odporové dráhy, typicky několik tisíc až desítek tisíc pohybů stěrače.
Otázka: Jaké materiály se používají pro odporovou dráhu?
Uhlík, kovový film a drát jsou nejčastější, přičemž drátové a kovové filmy poskytují lepší přesnost a odolnost.
Otázka: Jak zabránit chybám při zapojení potenciometru?
Zkontrolujte správné připojení pinů podle schématu zapojení potenciometru a správný výběr mezi děličem napětí a reostatem podle funkce obvodu.
Praktické využití a zapojení potenciometru v audio zařízeních
Pro regulaci hlasitosti v audio zařízení se nejčastěji používá logaritmický potenciometr zapojený jako dělič napětí, což odpovídá vnímání hlasitosti lidským uchem. Nesprávné zapojení může vést k šumu nebo nesprávné regulaci, proto doporučuji pečlivě ověřit schéma zapojení potenciometru.
Chyby při zapojení potenciometru a jak je opravit
Častou chybou je zaměnění pinů potenciometru, zejména středního stěrače s koncovými piny, což může způsobit nefunkčnost nebo nesprávnou regulaci. Pro správné nastavení doporučuji vždy konzultovat schéma zapojení potenciometru v konkrétním obvodu.
