Termoregulační ventily umožňují přesné řízení teploty v jednotlivých místnostech díky automatickému nastavování průtoku topné vody. Správné použití termostatických ventilů na radiátory přináší úsporu energií a vyšší komfort vytápění. Nastavení regulačního ventilu na topení je jednoduché a přizpůsobí se aktuálním požadavkům vašeho domova.
Rychlý přehled
- Termoregulační ventily regulují teplotu místnosti automaticky pomocí tepelné dilatace v hlavici.
- Maximální provozní teplota ventilů bývá 110-120 °C a maximální tlak do 10 barů (PN10).
- Ventily jsou dostupné v přímém i úhlovém provedení s připojeními DN 10 až DN 25.
- Použití termoregulačních ventilů snižuje spotřebu energie a přispívá k úspoře až 25 % nákladů na vytápění.
- Cena kvalitní termostatické hlavice začíná přibližně od 169 Kč.
Princip fungování termoregulačních ventilů v topení
Termoregulační ventil na topení automaticky upravuje průtok topného média podle nastavené teploty místnosti, kterou si uživatel zvolí obvykle mezi 18 až 22 °C. Princip fungování spočívá v tepelné dilataci látky umístěné v termoregulační hlavici, která se při změně teploty rozpíná nebo smršťuje a tím ovládá otevření či uzavření ventilu. Tento mechanismus zajišťuje automatickou regulaci teploty v místnosti bez nutnosti manuálního zásahu.
Termostatická hlavice reguluje průtok topného média přes regulační ventil na topení na základě aktuální teploty okolí. Při vyšší teplotě hlavice dilatuje, ventil částečně uzavírá průtok, a naopak při poklesu teploty se ventil otevírá. Nastavení termostatického ventilu určuje požadovanou teplotu a tím ovlivňuje automatickou regulaci vytápění.
Pro správné fungování je důležité, aby termoregulační ventil měl odpovídající připojení, například DN 15, a byl správně nastaven podle velikosti radiátoru a požadavků na teplotu místnosti.
Jak fungují termoregulační ventily na topení
- Tepelná dilatace látky v hlavici otevírá nebo zavírá ventil podle teploty v místnosti
- Termostatická hlavice snímá okolní teplotu a přenáší ji na ventil
- Regulace průtoku topného média reaguje na nastavení termostatického ventilu
- Automatická regulace optimalizuje spotřebu energie a udržuje komfortní teplotu
Tip: Častou chybou je nesprávné nastavení ventilu, které může způsobit přetápění nebo nedostatečné vytápění místnosti.
Typy a technické parametry termoregulačních ventilů
Termoregulační ventily jsou základním prvkem moderních otopných systémů, které umožňují efektivní řízení teploty místnosti. Jejich správný výběr a pochopení technických parametrů je nezbytný pro dosažení úspor vytápění a komfortu v interiéru.
Typy termoregulačních ventilů: přímé a úhlové provedení
Termoregulační ventil se vyrábí převážně ve dvou typech – přímém a úhlovém provedení. Oba typy jsou dostupné v rozměrech od DN 10 do DN 25, kde DN označuje jmenovitý průměr připojení v milimetrech. Ventily jsou vyrobeny z chromované mosazi, což zajišťuje vysokou odolnost proti korozi a dlouhou životnost. Výběr mezi přímým a úhlovým ventilem závisí na uspořádání topného systému a prostoru pro montáž. Například úhlový ventil se hodí na radiátory s připojením v rohu.
Technické parametry: teplota, tlak a dimenze ventilů
Termoregulační hlavice a ventily jsou navrženy pro maximální provozní teplotu 110-120 °C a tlak do 10 barů, což odpovídá běžným podmínkám v domácích topných systémech. Rozměry ventilů v rozsahu DN 10 až DN 25 umožňují připojení na různé průměry potrubí. Tyto parametry jsou nezbytné pro správné fungování zařízení a bezpečnou manipulaci s teplou vodou v systému.
| Typ ventilu | Připojení (DN) | Max. teplota (°C) | Max. tlak (bar) | Materiál |
|---|---|---|---|---|
| Přímý termoregulační | 10-25 | 110-120 | 10 | Chromovaná mosaz |
| Úhlový termoregulační | 10-25 | 110-120 | 10 | Chromovaná mosaz |
Jak poznat typ ventilu na topení?
Typ termoregulačního ventilu poznáte podle jeho tvaru – přímý ventil má rovnou konstrukci, na rozdíl od úhlového, který je zalomený pod úhlem 90°. Dalším rozpoznávacím znakem je označení na těle ventilu, kde výrobci jako Heimeier, Honeywell nebo INVENA uvádějí rozměr (například DN 15) a maximální provozní parametry. Čísla na ventilu často zahrnují také hodnotu Kv, která vyjadřuje průtokový koeficient a pomáhá s termostatickým ventilem nastavením pro optimální regulaci teploty místnosti.
Tip: Při výběru termoregulačního ventilu je třeba zohlednit nejen typ a rozměr, ale i kompatibilitu s termoregulační hlavicí. Chybný typ ventilu může vést k neefektivní regulaci a vyšší spotřebě energie.
Jak instalovat a nastavit termoregulační ventily na topení
Správná instalace a nastavení termoregulačních ventilů výrazně ovlivňují efektivitu vytápění a úspory energie. Následující podrobný návod vás provede nezbytnými kroky od přípravy až po finální seřízení termostatické hlavice.
Příprava a potřebné nástroje
Pro instalaci termoregulačního ventilu na radiátor budete potřebovat šroubovák a nové těsnění, které zajistí těsnost připojení DN 15. Před montáží je nezbytné vypustit vodu z topného systému, aby nedošlo k úniku a poškození. Tato fáze přípravy je klíčová pro bezpečnou a čistou instalaci.
Postup montáže krok za krokem
- Vyjmutí starého ventilu – pomocí šroubováku uvolněte stávající regulační ventil na topení.
- Kontrola a výměna těsnění – vždy používejte nové těsnění, aby bylo připojení vodotěsné.
- Nasaďte termoregulační ventil – správně umístěte ventil na radiátor a pevně ho přitáhněte.
- Kontrola dotažení – zkontrolujte, zda je ventil bezpečně a těsně připojen, aby nedocházelo k únikům.
Na co si dát pozor: častou chybou je nedostatečné dotažení nebo opomenutí výměny těsnění, což může způsobit netěsnosti.
Nastavení termostatické hlavice a běžné chyby

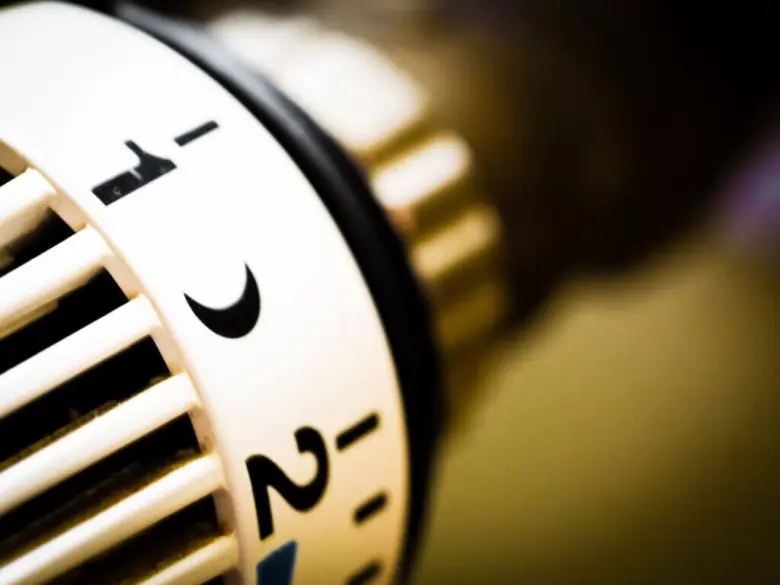

Termostatická hlavice se nastavuje podle stupnice 1-5, přičemž každý stupeň odpovídá teplotě místnosti mezi 18 a 22 °C. Například stupeň 3 typicky znamená 20 °C. Správné nastavení optimalizuje komfort a přispívá k úsporám vytápění. Častou chybou je přetápění, kdy uživatel nastaví hlavici na vyšší číslo, než je potřeba, což zvyšuje náklady. Pro uživatele s podlahovým topením platí, že termoregulační ventily je vhodné ladit opatrně, aby nedošlo k přehřívání podlahy.
Tip: Regulační ventil na topení často obsahuje připojení DN 15, které je standardní pro většinu radiátorů, ale u starších instalací se mohou použít jiné rozměry.
Výhody a přínosy termoregulačních ventilů v otopném systému
Výhody použití termoregulačních ventilů u topení jsou významné zejména díky automatické regulaci průtoku topného média, která reaguje na změny teploty místnosti a vnějších tepelných zdrojů. Tento princip umožňuje snížit spotřebu energie až o 25 %, což se přímo promítá do nižších nákladů na vytápění. Termostatický ventil nastavení přitom zajišťuje stabilní teplotu v místnosti bez přetápění, čímž zvyšuje komfort vytápění a přispívá k rovnoměrnému rozložení tepla.
Použití regulačního ventilu na topení rovněž eliminuje zbytečný průtok vody radiátorem, což prodlužuje životnost otopného systému a snižuje jeho energetickou náročnost. Termoregulační hlavice s připojením DN 15 umožňují snadnou montáž i na starší typy radiátorů, například s termostatickými ventily na radiátory značky Heimeier.
- Úspora energie až 25 % díky efektivní regulaci průtoku
- Automatická reakce na změny teploty místnosti i okolí
- Zvýšení komfortu vytápění stabilní teplotou
- Snížení zbytečného průtoku a opotřebení systému
- Snadná montáž termoregulačních hlavic na radiátory
Tipy pro správné používání termoregulačních ventilů v domácím topení
Správné nastavení termostatického ventilu výrazně ovlivňuje úspory a komfort. Doporučuje se nastavit ventil podle konkrétní teploty místnosti, přičemž čísla na termoregulační hlavici indikují požadovanou hodnotu v °C.
Výběr správného termoregulačního ventilu pro váš otopný systém
Výběr správného termoregulačního ventilu pro váš otopný systém závisí především na typu topení a technických parametrech, jako je připojení DN 10-25 a průtokový koeficient Kv. U radiátorů se nejčastěji používají termostatické ventily na radiátory s připojením DN 15, které umožňují přesné nastavení teploty místnosti pomocí termoregulační hlavice.
Pro podlahové topení se doporučují speciální regulační ventily na topení, které umožňují jemnější řízení průtoku vody a tím i rovnoměrné vytápění celé plochy. Elektronická termostatická hlavice navíc umožňuje programování teplot podle denního režimu, což výrazně přispívá k úsporám energie a komfortu uživatele.
Tabulka níže shrnuje základní kompatibilitu ventilů podle typu otopného systému a jejich nastavení průtoku:
| Typ otopného systému | Připojení DN | Průtokový koeficient Kv | Doporučený ventil | Nastavení průtoku |
|---|---|---|---|---|
| Radiátor | DN 15 | 0,3-1,5 m³/h | Termostatický ventil na radiátor | Manuální nebo elektronická hlavice |
| Podlahové topení | DN 10-25 | 0,1-3,0 m³/h | Regulační ventil na podlahové topení | Jemné nastavení s elektronickou hlavicí |
| Kombinovaný systém | DN 15-20 | 0,5-2,0 m³/h | Univerzální ventil s programovatelnou hlavicí | Programování teplotního režimu |
Jak vybrat správný termoregulační ventil pro radiátory
Pro správný výběr je nutné znát průměr připojení a požadovaný průtok (Kv). U radiátorů s připojením DN 15 je běžné zvolit ventil s Kv kolem 1,0 m³/h, který zajistí optimální regulaci teploty místnosti. Termostatický ventil nastavení by mělo být provedeno tak, aby teplota místnosti odpovídala komfortním hodnotám bez zbytečných tepelných ztrát.
Jak nastavit termoregulační ventil na podlahové topení pro optimální výkon
Podlahové topení vyžaduje jemné nastavení průtoku vody, proto je vhodné použít elektronickou termoregulační hlavici, která umožňuje programování teplot podle časových pásem. Takové řešení zajišťuje rovnoměrné vytápění a efektivní využití energie.
Rozdíly mezi mechanickými a elektronickými termoregulačními hlavicemi
Mechanické termostatické hlavice regulují teplotu místnosti na základě tepelné dilatace teplotně citlivé látky uvnitř čidla, která ovládá vřeteno ventilu a tím upravuje průtok topného média v radiátoru. Tento princip nevyžaduje žádné programování ani elektrické připojení, což zjednodušuje instalaci a provoz. Mechanické hlavice obvykle nabízejí pětistupňovou stupnici nastavení, která odpovídá přibližně teplotám od 16 do 28 °C, ale neumožňují časové profily ani přesné řízení teploty v jednotlivých časových úsecích.
Elektronické termoregulační hlavice využívají integrované elektronické čidlo a mikroprocesorový software, který umožňuje programování teplotních režimů podle denních a týdenních cyklů. Díky tomu lze dosáhnout přesného řízení teploty s krokem až 0,1 °C a optimalizovat spotřebu energie podle skutečných potřeb uživatelů. Elektronické hlavice často disponují funkcemi jako otevřená okna detekce, adaptivní start vytápění a možností ovládání přes mobilní aplikace. Připojení je standardně DN 15 (1/2″), kompatibilní s běžnými radiátory.
Termoregulační ventil na topení s elektronickou hlavicí umožňuje detailní nastavení průtoku a rychlejší reakci na změny teploty v místnosti, což zvyšuje komfort a přispívá k úsporám energie až o 15-25 % ve srovnání s mechanickými hlavicemi. Mechanické hlavice jsou vhodné pro jednoduché instalace bez požadavku na časové řízení, zatímco elektronické hlavice ocení uživatelé, kteří chtějí maximalizovat úspory a komfort v rámci moderních inteligentních domácností.
| Typ hlavice | Princip fungování | Programování teplot | Přesnost nastavení | Úspora energie |
|---|---|---|---|---|
| Mechanická termostatická | Tepelná dilatace kapaliny/plynu | Ne | ±1-2 °C | 10-15 % |
| Elektronická termoregulační | Elektronické čidlo a mikroprocesor | Ano | ±0,1 °C | 15-25 % |
| Termoregulační ventily pro podlahové topení | Speciální regulace průtoku s programováním | Ano | ±0,1 °C | 20-30 % |
Regulační ventil na topení – jaké jsou typy a jak je rozlišit
Mechanické termostatické hlavice se doporučují pro prostory s konstantními požadavky na teplotu bez potřeby časového řízení, například v méně využívaných místnostech nebo starších instalacích. Elektronické hlavice jsou vhodné pro obytné prostory, kde je žádoucí přesná regulace teploty podle denního režimu a možnost vzdáleného ovládání. Při výběru termoregulačního ventilu Heimeier či jiných značek je nutné zohlednit kompatibilitu s otopným systémem, připojení DN 15 a požadovaný průtokový koeficient (Kv).
Častá chyba: Nesprávné nastavení mechanické hlavice na maximální stupeň vede k přetápění a zbytečným nákladům na energii. Doporučuje se nastavit hlavici na hodnotu odpovídající požadované teplotě (např. 3 pro cca 20 °C) a neotáčet ji do krajních poloh bez důvodu.
Pro koho se to hodí vs pro koho ne: Mechanické hlavice jsou vhodné pro jednoduché topné systémy bez potřeby programování, ale nejsou ideální pro uživatele, kteří chtějí optimalizovat spotřebu energie pomocí časových režimů. Elektronické hlavice jsou naopak vhodné pro moderní domácnosti s požadavkem na úspory a komfort, avšak vyžadují vyšší investici a občasnou údržbu baterií.
Údržba a životnost termoregulačních ventilů
Správná údržba termoregulačních ventilů na topení výrazně prodlužuje jejich životnost, která se běžně pohybuje mezi 10 až 15 lety. Údržba zahrnuje pravidelnou kontrolu těsnění a čištění ventilu od usazenin, které by mohly omezit průtok vody a narušit správnou funkci termoregulační hlavice. V rámci servisu je vhodné zkontrolovat také připojení DN 15, aby nedocházelo k netěsnostem.
Při instalaci a nastavení termostatického ventilu je důležité vyvarovat se častých chyb, například nesprávného termostatického ventil nastavení, které může způsobit nerovnoměrné vytápění a vyšší spotřebu energie. Regulační ventil na topení by měl být správně přizpůsoben teplotě místnosti a typu radiátoru.
Tipy pro správné používání termoregulačních ventilů v domácím topení:
- Pravidelně kontrolujte těsnění ventilu a stav termoregulační hlavice
- Čistěte ventil od nečistot minimálně jednou ročně před topnou sezónou
- Při instalaci použijte návod na instalaci termoregulačního ventilu na topení
- Vyvarujte se nesprávného nastavení termostatického ventilu, které vede k energetickým ztrátám
- V případě podezření na poruchu neodkládejte servisní zásah
Důsledná údržba zabraňuje častým poruchám a zajišťuje efektivní regulaci teploty místnosti i optimální úspory vytápění.
Komfort a kvalita vnitřního prostředí díky termoregulačním ventilům
Komfort vytápění a kvalita vnitřního ovzduší výrazně závisí na správném fungování termoregulačních ventilů. Tyto ventily udržují stabilní teplotu místnosti v rozmezí 18-22 °C a snižují přetápění, čímž přispívají ke zdravému a příjemnému prostředí.
Reakce ventilů na vnější tepelné zdroje
Termoregulační ventil automaticky upravuje průtok topného média podle změn teploty v místnosti způsobených slunečním zářením nebo elektrickými spotřebiči. Při zvýšené tepelné zátěži ventil omezí průtok, aby nedocházelo k přetápění.
- Reaguje na tepelné zdroje bez nutnosti ručního zásahu
- Udržuje rovnoměrnou teplotu místnosti
- Snižuje spotřebu energie díky efektivní regulaci
Výhody použití termoregulačních ventilů u topení
Použití termostatických ventilů na radiátory umožňuje přesné nastavení teploty místnosti, což zvyšuje komfort vytápění a zlepšuje kvalitu vnitřního ovzduší. Regulační ventil na topení minimalizuje plýtvání energií a zamezuje nadměrnému vysoušení vzduchu. Správné termostatický ventil nastavení pomáhá udržet teplotu v doporučeném rozmezí, čímž se zabraňuje přetápění a zbytečnému zatížení topného systému.
Jak fungují termoregulační ventily na topení
Termoregulační hlavice detekuje teplotu místnosti a podle ní reguluje průtok vody v radiátoru přes připojení DN 15. Díky tomu ventil automaticky reaguje na změny teploty a udržuje příjemné klima bez ručního nastavování. Tato funkce vede k úsporám vytápění a vyššímu komfortu bydlení.
Specifická doporučení pro nízkoenergetické a pasivní domy
V nízkoenergetických a pasivních domech je přesná regulace topení nezbytná pro minimalizaci tepelných ztrát a dosažení úspor energie v řádu 15-30 % oproti běžným systémům. Termoregulační ventil musí být vybaven termostatickou hlavicí s vysokou citlivostí na změny teploty, která dokáže reagovat na odchylky již od 0,2 °C. Pro tyto stavby se doporučuje použití ventilů s připojením DN 15 (1/2″), které umožňují optimální průtok topného média a zabraňují přetápění místností.
Pro správnou funkci v nízkoenergetických domech je klíčové:
- volit ventily s jemným škálováním nastavení, například s rozsahem stupnice 1-5, kde každé číslo odpovídá teplotě v rozmezí 16-24 °C, což umožňuje přesné nastavení teploty s krokem 2 °C
- používat termostatické hlavice s rychlou odezvou do 5 minut na změnu teploty, čímž se minimalizují tepelné výkyvy a zbytečné ztráty
- provádět pravidelnou kontrolu a údržbu ventilu, včetně čištění sítka a ověření funkčnosti přednastavení průtoku, aby se zabránilo poklesu účinnosti a nerovnoměrnému vytápění
- umístit termoregulační hlavici mimo přímé zdroje tepla (například radiátory, sluneční záření) a průvany, což zabraňuje falešným signálům a nesprávnému otevírání ventilu
Tipy pro správné používání termoregulačních ventilů v domácím topení
Nastavení termostatického ventilu by mělo odpovídat skutečné teplotě místnosti měřené ve výšce 1,1 metru, nikoliv subjektivnímu pocitu tepla. Ventily značky Heimeier nabízejí přesné přednastavení průtoku a možnost kalibrace, což je vhodné zejména v nízkoenergetických a pasivních domech, kde i malé odchylky vedou k výrazným úsporám. Častou chybou je nesprávné umístění hlavice nebo její nastavení na příliš vysokou teplotu, což způsobuje nadměrnou spotřebu energie a snižuje efektivitu systému.
Pro koho se tento přístup hodí: pro novostavby a rekonstrukce s nízkoenergetickým či pasivním standardem, kde je potřeba maximální přesnost a úspora.
Pro koho není vhodný: pro starší, nevytápěné nebo špatně izolované objekty, kde je regulace méně efektivní a vyžaduje jiné řešení.
Časté dotazy o termoregulačních ventilech a jejich použití
Otázka: Co je termoregulační ventil a jak se používá na radiátoru?
Termoregulační ventil automaticky reguluje průtok topné vody podle teploty místnosti pomocí termoregulační hlavice, která ovládá kuželku ventilu. Na radiátoru se ventil nasazuje mezi přívod potrubí a topné těleso pro efektivní řízení teploty.
Otázka: Jak funguje termoregulační ventil na topení?
Ventil reaguje na změny teploty v místnosti, termostatická hlavice mění polohu kuželky a upravuje průtok vody, čímž udržuje stabilní teplotu mezi 18-22 °C.
Otázka: Co znamenají čísla na termostatické hlavici radiátoru?
Čísla 1 až 5 odpovídají teplotám místnosti od 12 °C do 28 °C; stupeň 3 obvykle představuje optimální teplotu okolo 20 °C.
Otázka: Jak správně nastavit termoregulační ventil na radiátoru?
Nastavte hlavici na požadovaný stupeň podle doporučené teploty místnosti, například stupeň 3 pro 20 °C, a ventil se postará o automatickou regulaci průtoku.
Otázka: Jak se instaluje termoregulační ventil na radiátor?
Po vypuštění topení a odpojení starého ventilu ventil s připojením DN 15 upevněte na radiátor, zkontrolujte těsnění a nasaďte termoregulační hlavici.
Otázka: Jaké jsou výhody použití termoregulačních ventilů u topení?
Úspora až 25 % energie, přesná regulace teploty místnosti, vyšší komfort a snížení přetápění.
Otázka: Jak poznat typ termoregulačního ventilu na topení?
Typ rozpoznáte podle tvaru (přímý nebo úhlový) a velikosti připojení, nejčastěji DN 15, a podle výrobce, například Heimeier.
Otázka: Jaká je životnost termoregulačních ventilů?
Při správné údržbě dosahuje životnost 10-15 let, zahrnuje pravidelnou kontrolu těsnění a čištění.
Otázka: Jaké chyby se často dělají při nastavení termoregulačního ventilu?
Častá chyba je nastavení ventilu na maximum bez ohledu na teplotu místnosti, což snižuje úspory a komfort.
Otázka: Jak vybrat správný termoregulační ventil pro radiátory?
Důležité je zvolit ventil s odpovídajícím připojením DN 15, vhodnou hodnotou Kv a kompatibilní termoregulační hlavicí.
Otázka: Jak termoregulační ventil reaguje na vnější zdroje tepla?
Ventil automaticky omezí průtok, pokud teplota v místnosti stoupne díky slunečnímu záření nebo spotřebičům.
Otázka: Co je termoregulační hlavice Heimeier?
Heimeier vyrábí spolehlivé hlavice s přesným nastavením a kompatibilitou s různými ventily, vhodné pro kvalitní regulaci teploty.
Otázka: Jaký je maximální provozní tlak a teplota termoregulačních ventilů?
Maximální tlak je obvykle 10 barů a teplota až 120 °C, což odpovídá běžným parametrům topných systémů.
Otázka: Jak nastavit termoregulační ventil na podlahové topení?
Použijte speciální ventily s přesným nastavením Kv, které zajistí rovnoměrný průtok a optimální výkon podlahového topení.
Otázka: Jaké jsou rozdíly mezi mechanickými a elektronickými termoregulačními hlavicemi?
Mechanické hlavice fungují bez programování na principu tepelné dilatace, elektronické umožňují časové nastavení a optimalizují spotřebu energie.
