Tesařské spoje trámů tvoří základ pevné a stabilní konstrukce dřevěných staveb. Správné spojování dřeva pomocí čepování nebo přeplátování zaručuje dlouhou životnost a odolnost proti mechanickému namáhání. Pochopení těchto technik je klíčové pro bezpečnou realizaci i opravné práce.
🔑 Klíčové body
- Trámy pro spojování mají typický průřez 12 × 20 cm.
- Čep má obvykle šířku 1/3 šířky trámu a délku 1/4 až 1/2 jeho výšky.
- Dlab se vyřezává o 10 mm hlubší než délka čepu a nesmí být napříč vláknem.
- Kolíky se kladou diagonálně po třetinových vzdálenostech a mohou mít kruhový, čtyřhranný nebo šestihranný průřez.
- Vruty ve spoji se vedou šikmo pod úhlem 30-45° pro lepší pevnost.
Základní typy tesařských spojů trámů
Základní tesařské spoje trámů tvoří čep a dlab, rybinový spoj, pokosový spoj a spoj na sraz. Čep má šířku přibližně 1/3 šířky trámu a délku mezi 1/4 až 1/2 výšky trámu, přičemž dlab je o 10 mm hlubší než čep, což umožňuje pevné a stabilní usazení. Při frézování tesařských spojů je klíčové, aby dlab nebyl vyřezán napříč vláknem dřeva, čímž se zvyšuje odolnost spoje.
Jak se spojují trámy pomocí čepů a dlabů?
Tesařské spoje trámů se nejčastěji realizují pomocí čepů a dlabů. Čepování trámů vyžaduje, aby čep zabíral asi 1/3 šířky trámu a jeho délka dosahovala od 1/4 do 1/2 výšky trámu. Dlab musí být o 10 mm hlubší než samotný čep, aby spoj pevně držel bez vůle. Při spojování dřeva je také důležité, že dlab nesmí být řezán napříč vláknem, protože by to mohlo oslabit spoj. Správná kombinace rozměrů čepu a dlabu zaručuje pevnost a dlouhou životnost konstrukce.
Jak spojit 3 trámy v rohovém spoji?
Rohové spoje trámů vyžadují přesné čepování a opracování dlabů tak, aby se tři trámy navzájem pevně propojily. Čepy jsou řezány s šířkou 1/3 šířky trámu a délkou mezi 1/4 až 1/2 výšky trámu, což umožňuje stabilní napojení v rohu. Tento typ spojení je běžný při stavbě rámů a nábytku, kde rybinový spoj často slouží jako ideální řešení pro rohové spoje trámů. Důsledné dodržení rozměrů zvyšuje pevnost konstrukce a její odolnost.
Jak se spojují dva trámy?
Spojování trámů ve dvojici nejčastěji probíhá pomocí čepového spoje. V jednom trámu se vyřeže čep a v druhém odpovídající dlab, přičemž čep má rozměry asi 1/3 šířky a délku 1/4 až 1/2 výšky trámu. Hloubka dlabu je o 10 mm větší než délka čepu, aby se dosáhlo pevného a stabilního spoje. Při frézování tesařských spojů je třeba dbát na přesnost výřezů, protože i malá vůle může snížit pevnost spoje.
Jak spojit trámy na tupo?

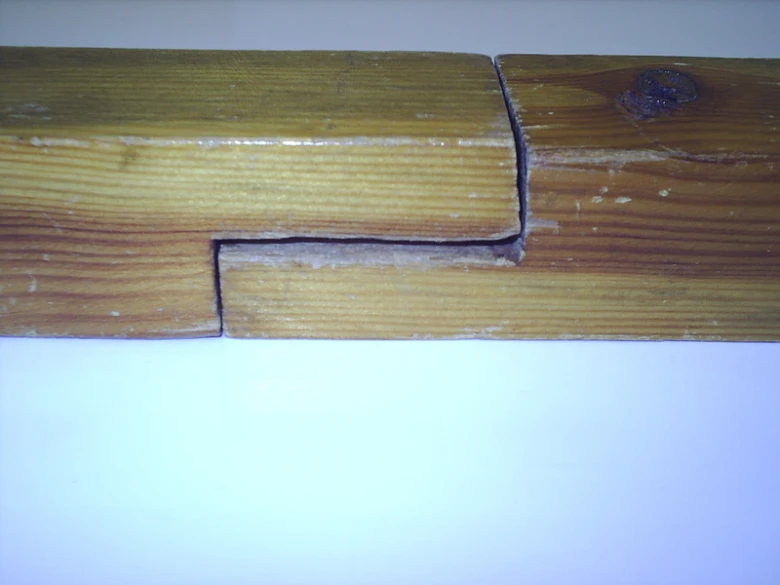

Spojování trámů na tupo znamená, že konce trámů jsou sesazeny bez přesahu. Pro zvýšení pevnosti se uplatňuje přeplátování trámů s dodatečným kolíkováním nebo použitím závitových svorníků. Čepy a dlaby u těchto spojů zachovávají standardní rozměry (šířka čepu 1/3 šířky trámu, délka 1/4-1/2 výšky), aby byla zajištěna dostatečná stabilita. Tento způsob spojování trámů je vhodný pro konstrukce, kde není možné použít rohové spoje, avšak vyžaduje přesnost a správné nástroje.
| Spoj | Šířka čepu | Délka čepu | Hloubka dlabu |
|---|---|---|---|
| Čep a dlab | 1/3 šířky trámu | 1/4 až 1/2 výšky | o 10 mm hlubší |
| Rohový spoj (rybinový) | 1/3 šířky trámu | 1/4 až 1/2 výšky | o 10 mm hlubší |
| Spoj na tupo (přeplátování) | 1/3 šířky trámu | 1/4 až 1/2 výšky | o 10 mm hlubší |
- Častá chyba: Nesprávné řezání dlabu napříč vláknem výrazně snižuje pevnost spoje a zvyšuje riziko prasknutí.
- Pro koho se to hodí vs pro koho NE: Tesařské spoje čep a dlab jsou ideální pro statické konstrukce s vysokým zatížením, zatímco spojování trámů na tupo s kolíky se hodí spíše pro lehčí konstrukce nebo dočasné stavby.
Příprava trámů na spojování a měření
Při spojování trámů v konstrukci je klíčové správné měření a výběr řeziva. Standardní rozměr trámu pro konstrukční práce je 12 × 20 cm, přičemž kvalita materiálu zásadně ovlivňuje pevnost spoje. Řezivo může být hraněné nebo kulatina, přičemž hraněné dřevo usnadňuje přesné řezání a rýsování tesařských spojů trámů.
Při kontrole trámů je nutné vyřadit kusy se suky a trhlinami, protože tyto vady významně snižují pevnost spoje. Suk je vada dřeva, která může oslabit spojení, zatímco trhlina představuje riziko narušení konstrukční stability. Proto je doporučené používat kvalitní nástroje, jako jsou přesné měřidla a rýsovací nářadí, k dosažení čistých a přesných řezů.
Jak správně spojit tesařské trámy v konstrukci
Při spojování trámů je nezbytné dodržet přesné rozměry a správně připravit spoje, například čepováním trámů, přeplátováním trámů nebo kolíkováním. Frézování tesařských spojů může zvýšit přesnost a pevnost spojení. Podle odborníků z portálu Eagri.cz správná příprava řeziva a důkladné měření jsou základem bezpečné a trvanlivé dřevěné konstrukce.
- Zkontrolujte řezivo na suky a trhliny, vyřaďte vadné kusy
- Používejte měřidla s přesností minimálně 1 mm
- Rýsujte spoje podle přesných rozměrů trámu
- Volte hraněné řezivo pro snadnější opracování
- Při řezání dodržujte správný úhel a čistotu řezu
Tip: Častou chybou je spojování trámů s nevhodným řezivem obsahujícím trhliny, což může vést k oslabení celé konstrukce. Pro koho se to hodí: správná příprava je nezbytná pro nosné konstrukce, méně náročné spoje lze řešit i méně přísně.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak správně vyřezat čep a dlab: krok za krokem
Čepování trámů představuje základní tesařský spoj, který spojuje dva trámy pevně a bezpečně. Správný postup řezání čepu a dlabu je klíčový pro pevnost a přesnost konstrukce. Níže najdete detailní návod, jak spojit trámy přesným orýsováním, řezáním a frézováním.
Příprava a orýsování
Orýsování přesně určuje rozměry čepu a dlabu podle projektu. Používá se měkká tesařská tužka a rýsovací nástroje, například rysovací šablona nebo hladítko. Precizní rýsování minimalizuje chyby při dalším řezání a zajišťuje správné napojení trámů.
Řezání čepu a dlabu

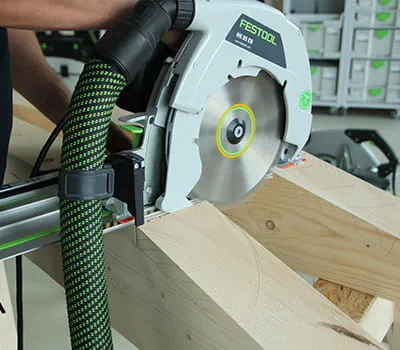

Řezání čepu a dlabu provádějte ruční okružní pilou nebo pásovou pilou s přesným vedením řezu. Dlab má být o 10 mm hlubší než délka čepu, aby spoj dobře zapadl a zároveň umožnil pozdější montáž kolíků nebo svorníků. Řez nesmí být veden napříč vláknem dřeva, aby nedošlo k praskání materiálu během spojování dřeva.
Frézování a dokončení spoje
Fréza se používá k frézování kampu – zaoblení hran čepu, což usnadňuje zasunutí spoje a zvyšuje jeho těsnost. Následně se vrtají otvory pro kolíky nebo závitové svorníky, které zajistí tesařské spoje trámů proti vyklouznutí a zaručí pevnost celé konstrukce.
- Rýsování – přesně označte čep a dlab měkkou tužkou
- Řezání – vyřežte čep a dlab okružní pilou podle orýsování
- Frézování kampu – upravte hrany čepu frézou pro hladký spoj
- Vrtání otvorů – připravte otvory pro kolíky nebo svorníky
- Montáž spoje – spojte trámy a zajistěte kolíky pro pevnost
Tip: Při spojování trámů si dejte pozor na nesprávné orýsování, protože i malá odchylka vede k volnému spoji a snížení pevnosti konstrukce. Použití kvalitního řeziva bez suků a vhodné nářadí značky Festool výrazně zlepší výslednou preciznost.
Tento postup ukazuje, jak se spojují trámové spoje v dřevěné konstrukci moderně i tradičně a jak správně spojit tesařské trámy v konstrukci pro dlouhou životnost.
Zesílení a zajištění tesařských spojů
Při spojování trámů je zásadní použití mechanických prvků, které zajistí pevnost a stabilitu celé konstrukce. Kolíky se vkládají diagonálně ve třetinových vzdálenostech spoje, čímž efektivně zabraňují posunu trámů pod zatížením. Průřez kolíků bývá kulatý, čtvercový, šestihranný nebo osmihranný podle typu spoje a požadované pevnosti, přičemž dubové a bukové dřevo patří k nejčastějším materiálům kolíků.
Kovové svorníky, často závitové tyče o průměru 12 až 16 mm, přidávají spoji další pevnost a odolnost vůči smykovým silám. Příložky, které mohou být dřevěné nebo ocelové, se připevňují jednostranně nebo oboustranně a vždy jsou zajištěny minimálně dvěma svorníky na každé straně spoje. Nasazené příložky s dřevěnými hmoždinkami zvyšují tuhost spoje a zabraňují jeho usmyknutí lépe než zapuštěné varianty. Hřebíky a šrouby slouží jako doplňková fixace, zejména u lehčích konstrukcí nebo dočasných spojů.
Jak se spojují dva trámy bezpečně a pevně
Pro dosažení dlouhodobé stability je vhodné kombinovat kolíkování s kovovými zajišťovacími prvky. U čepování trámů se čep obvykle vyrábí zhruba o šířce 1/3 šířky trámu a délce 1/4 až 1/2 jeho výšky, přičemž dlab je o 10 mm hlubší než délka čepu a nesmí být řezán napříč vláknem. Přeplátování trámů vyžaduje přesné frézování zápustek, které umožňuje těsné dosednutí bez vůlí a zvyšuje únosnost spoje. Správné rozmístění upevňovacích prvků podle typu spoje minimalizuje riziko deformací a prodlužuje životnost konstrukce.
| Mechanický prvek | Umístění | Funkce |
|---|---|---|
| Kolík | Diagonálně, po třetinách spoje | Zabraňuje posunu trámů a zvyšuje pevnost spoje |
| Svorník | V příložkách, minimálně 2 na každé straně | Pevně sevře trámy a zabraňuje rozpojení spoje |
| Hřebík/Šroub | Doplňkově podle potřeby | Umožňuje rychlou fixaci a zvyšuje celkovou pevnost |
Tip: Na co si dát pozor – příliš husté umístění upevňovacích prvků může způsobit oslabení dřeva, zatímco příliš řídké rozmístění snižuje stabilitu spoje. Pro lehčí konstrukce, jako jsou pergoly nebo altány, postačí kombinace kolíků a hřebíků. U nosných trámů v konstrukcích střech nebo srubů je nezbytné použít kovové svorníky a příložky pro zajištění maximální pevnosti a bezpečnosti.
Používané nářadí a pracovní postupy při spojování trámů
Pro spojování trámů v konstrukci je klíčové používat specializované nářadí a dodržovat přesné pracovní postupy, které zajistí pevnost a přesnost spoje. Okružní pila s pilovým kotoučem o průměru 250 mm umožňuje řezat trámy s průřezem 12 × 20 cm na přesné délky i tvarové řezy. Fréza s drážkovací frézou o šířce 20-30 mm slouží k vytvoření zápustek (kampů) pro přesné usazení čepů nebo přeplátování. Vrták s průměrem 12-20 mm se používá k vrtání otvorů pro dřevěné kolíky nebo závitové svorníky, které zajišťují stabilitu spoje.
Přesné rýsování je základem kvalitního spoje. Používají se rýsovací nástroje jako skládací metr, úhelník, pokosník, rejsek a měkká tesařská tužka, přičemž správné čáry se označují křížkem a chybné vlnovkou. Pro pevné upnutí trámů během opracování slouží truhlářské hoblice a svěrky, které minimalizují pohyb materiálu a zvyšují bezpečnost práce.
Podélné spojování trámů, například přeplátování nebo čepování, vyžaduje precizní orýsování a následné frézování zápustek. Pro spoj na čep a dlab platí, že čep má šířku přibližně 1/3 šířky trámu a délku 1/4 až 1/2 výšky trámu, zatímco dlab je o 10 mm hlubší než čep a nesmí být řezán napříč vláknem, aby nedošlo k oslabení spoje.
- Okružní pila s pilovým kotoučem 250 mm pro hrubé i přesné řezy trámů 12 × 20 cm
- Fréza s drážkovací frézou 20-30 mm pro frézování zápustek (kampů)
- Vrták průměru 12-20 mm pro otvory na kolíky a závitové svorníky
- Rýsovací nástroje: skládací metr, úhelník, pokosník, rejsek, měkká tesařská tužka
- Truhlářské hoblice a svěrky pro pevné upnutí trámů během opracování
Jak udělat tesařský spoj na tupo mezi trámy
Spoj na tupo vyžaduje precizní řezání s minimální odchylkou do 1 mm a pevné zajištění pomocí vrtaných otvorů a kolíkování. Pro zajištění stability spoje se doporučuje použít dubové nebo bukové kolíky o průměru 12 mm, které se vkládají diagonálně ve třetinových vzdálenostech spoje. Vrtané otvory musí být o 2 mm větší než průměr kolíku, aby nedošlo k prasknutí dřeva při zasazení.
Tip: Při frézování tesařských spojů dbejte na pravidelné ostření frézovacích nožů a udržování čistoty pracovního prostoru. Tupé nebo otupené nástroje způsobují trhání vláken dřeva a vedou k nepřesnostem spoje, které snižují jeho pevnost.
Na co si dát pozor: Častou chybou je nedostatečné upnutí trámů, což vede k posunu během řezání nebo frézování a následným nepřesnostem spoje. Použití kvalitních svorek a hoblic je proto nezbytné.
Pro koho se spoj na tupo hodí: Tento spoj je vhodný pro vodorovné trámy, které jsou podepřeny po celé délce nebo alespoň částečně, a kde není vyžadována extrémní únosnost spoje bez dalšího zajištění. Pro koho není vhodný: Spoj na tupo se nedoporučuje pro konstrukce s vysokým statickým zatížením bez použití kovových výztuh nebo kolíků, protože má nižší pevnost než čepové spoje.
Dodržení těchto postupů a použití správného nářadí je klíčové pro dosažení trvanlivých a bezpečných tesařských spojů v dřevěných konstrukcích.
Moderní metody a materiály pro spojování trámů
Moderní tesařské spoje kombinují tradiční řemeslné techniky s pokročilými materiály a technologiemi, které zvyšují pevnost, trvanlivost a přesnost konstrukcí. Lepený spoj, aplikovaný na průřezu trámů o rozměrech běžně 12 × 20 cm, zvyšuje pevnost napojení až o 30 % a výrazně snižuje riziko vzniku pohybů a deformací vlivem mechanického namáhání či vlhkosti. Kompozitní materiály, například uhlíková nebo skelná vlákna, se používají pro zesílení spojů, zejména u podélného spojování trámů v pergolách a zahradních stavbách, kde zvyšují odolnost proti povětrnostním vlivům a dynamickému zatížení.
Přesné frézování tesařských spojů pomocí CNC strojů a drážkovacích fréz umožňuje vyřezání plátování a čepování s tolerancí do 0,1 mm, což minimalizuje vznik mezer a zajišťuje perfektní přiléhání spojů. Kombinace tradičních metod, jako je kolíkování dřevěnými kolíky z dubu nebo buku s průřezy kruhovými či osmihrannými, a moderních technik zvyšuje stabilitu rohových a podélných spojů trámů. Kolíky se umisťují diagonálně po třetinových vzdálenostech spoje, což zvyšuje pevnost a zabraňuje posunu.
- Lepený spoj zvyšuje pevnost spoje o cca 30 % a omezuje vlhkostní deformace
- Kompozitní výztuže z uhlíkových či skelných vláken zvyšují odolnost proti povětrnostním vlivům a mechanickému zatížení
- CNC frézování umožňuje přesnost spojů do 0,1 mm a rychlou výrobu složitých tesařských tvarů
- Kombinace kolíkování a moderních spojovacích prvků zvyšuje stabilitu rohových a podélných spojů
Tip: Častou chybou je nedostatečná přesnost frézování, která vede k volným spárám a oslabení spoje. Doporučuji vždy použít kvalitní lepidla určená pro konstrukční dřevo a vhodné kompozitní materiály, zvláště u pergol vystavených povětrnostním vlivům.
Moderní metody spojování trámů v pergole
Použití lepených spojů s kompozitními výztužemi prodlužuje životnost pergoly a zajišťuje pevné napojení i při rozpětích nad 4 metry. CNC frézování umožňuje přesné vyřezání čepů a přeplátování, které se doplňuje o kolíkování a závitové svorníky pro zvýšení statické pevnosti spoje. Takové spojení odolá zatížení větrem i sněhem a minimalizuje riziko deformací.
Pro koho se to hodí: Moderní metody jsou ideální pro konstrukce vyžadující vysokou pevnost a dlouhou životnost, například pergoly, altány či dřevěné nosné rámy.
Pro koho NE: Nevhodné jsou pro jednoduché dočasné konstrukce nebo tam, kde není dostupné přesné CNC frézování a kvalitní lepidla, protože nesprávné provedení může vést ke snížení pevnosti spoje.
Údržba a trvanlivost tesařských spojů
Údržba a kontrola tesařských spojů v konstrukci je klíčová pro zajištění jejich dlouhé životnosti a bezpečnosti. Správné spojování dřeva vyžaduje pravidelnou péči, která minimalizuje negativní vlivy prostředí a mechanického opotřebení.
Vliv vlhkosti a teploty na spoje
Vlhkost výrazně ovlivňuje trvanlivost tesařských spojů trámů, protože nadměrná vlhkost podporuje hnilobu a deformace dřeva. Teplota zase ovlivňuje roztažnost materiálu a může způsobovat mikrotrhliny. Doporučuje se proto udržovat konstrukci v suchém prostředí a zajistit dostatečné větrání, aby se zabránilo kondenzaci vody uvnitř spojů.
Metody kontroly kvality a diagnostiky
Kontrola kvality tesařských spojů zahrnuje vizuální inspekci na praskliny, hnilobu či uvolněné spoje. Dále se měří možné posuny trámů a pevnost spoje. Pro opravy se často používají šikmé vruty pod úhlem 30-45°, které zvyšují stabilitu spoje bez oslabení dřeva. Pravidelná diagnostika pomáhá včas zachytit poškození a prodloužit životnost konstrukce.
Dlouhodobá údržba a opravy
Údržba spočívá v čištění spojů od prachu a nečistot, kontrole upevňovacích prvků jako jsou kolíky, čepy a frézované spoje, a výměně poškozených částí. Opravy by měly respektovat původní tesařské techniky – například čepování trámů nebo přeplátování trámů – aby byla zachována pevnost a estetika konstrukce. Pravidelná údržba výrazně prodlužuje životnost spojů.
Tip: Pro správné spojování trámů se doporučuje sledovat vlhkost dřeva a pravidelně kontrolovat spoje, aby nedošlo k jejich předčasnému poškození vlivem prostředí nebo mechanického zatížení.
Časté dotazy
Jak spojit tři trámy v rohovém spoji?
Použijte rybinový spoj nebo čep a dlab s přesným orýsováním, spoj zajistěte kolíky nebo svorníky pro pevnost.
Jak se spojují dva trámy?
Nejčastěji čepem a dlabem, kde čep má šířku 1/3 trámu a délku 1/4 až 1/2 výšky, dlab je o 10 mm hlubší.
Jak spojit trámy na tupo?
Použijte spoj na sraz s podporou, zesilte spoj kovovými svorníky nebo příložkami s minimálně dvěma svorníky na každé straně.
Jaké nářadí je potřeba na tesařské spoje?
Okružní pila, fréza, vrták, svěrky, pravítko a tesařská tužka jsou základní nástroje pro přesné a bezpečné spojování.
Jak dlouho vydrží tesařské spoje?
Při správné údržbě a ochraně proti vlhkosti vydrží spoje desítky let, ideální vlhkost dřeva je kolem 12-15 %.
Jak zabezpečit tesařské spoje proti pohybu?
Použijte kolíky kladené diagonálně po třetinových vzdálenostech a kovové svorníky vedené šikmo pod úhlem 30-45°.
Co ovlivňuje pevnost tesařských spojů?
Pevnost ovlivňuje kvalita řeziva, přesnost spoje, správné zajištění kolíky a svorníky a vlhkost dřeva.
Jak probíhá údržba tesařských spojů?
Údržba zahrnuje pravidelnou vizuální kontrolu, čištění, kontrolu upevnění a výměnu poškozených částí spojů.
Jaké jsou moderní metody spojování trámů?
Používají se lepené spoje a kompozitní materiály, které zvyšují pevnost a trvanlivost spojení.
Jak správně řezat dlab?
Dlab musí být o 10 mm hlubší než čep, nesmí být vyřezán napříč vláknem, řezání provádějte přesnou okružní pilou.
Jaké jsou základní typy tesařských spojů trámů?
Mezi základní typy patří čepování, plátování, přeplátování a rohové spoje, každý s odlišnou pevností a použitím.
Jak správně změřit a připravit trámy na spojování?
Přesné měření pomocí metru a úhloměru je klíčové, doporučuje se dodržet toleranci do 2 mm pro správné osazení spojů.
