Rekonstrukce elektroinstalace v panelovém bytě vyžaduje pečlivé plánování a dodržení normy ČSN 33 2130, která zajišťuje bezpečnost a funkčnost. Vytvoření přehledného schématu elektroinstalace bytu usnadní realizaci i následnou revizi elektroinstalace. Správný postup krok za krokem pomůže předejít častým chybám a zajistí dlouhodobou spolehlivost.
📌 To nejdůležitější
- Rekonstrukce elektroinstalace v bytě trvá obvykle 4 až 15 dní v závislosti na velikosti bytu.
- Standardní výška vypínačů je 120 cm a zásuvek 20-30 cm nad podlahou.
- Nové elektroinstalace musí splňovat normu ČSN 33 2130 ed.3 a používat měděné vodiče.
- Cena rekonstrukce elektroinstalace v bytě 2+1 začíná od 69 000 Kč bez DPH.
- Revize elektroinstalace by měla probíhat pravidelně, ideálně jednou za 5 let.
Jak probíhá rekonstrukce elektroinstalace v bytě krok za krokem
Rekonstrukce elektroinstalace v bytě probíhá ve vícero fázích, které zahrnují přípravu plánu, bourání stávajících rozvodů, instalaci nových kabelů a rozvaděče, montáž vypínačů a zásuvek a závěrečnou revizi. Celý proces trvá zhruba 4-15 dní v závislosti na velikosti bytu a rozsahu prací. Správné naplánování a dodržení normy ČSN 33 2130 zajistí bezpečnost elektroinstalace a efektivní rozvod podle aktuálního schématu elektroinstalace bytu.
Příprava a plánování rekonstrukce
Plán elektroinstalace se sestavuje podle potřeby bytu a platné normy ČSN 33 2130. Zahrnuje přesné rozmístění zásuvek a vypínačů tak, aby odpovídaly dennímu používání a ergonomii. Materiály se zajišťují předem, včetně měděných kabelů a komponent pro rozvaděč. Plánování bere v potaz i případné úsporné varianty bez nutnosti rozsáhlého bourání.

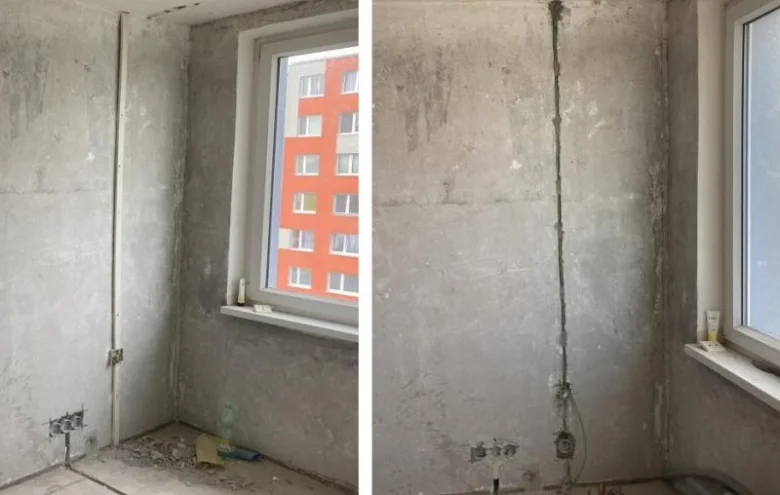

Bourání a příprava vedení kabelů
Bourání starých rozvodů je nezbytné pro instalaci nových kabelů, přičemž se do panelu vyfrézují drážky hluboké přibližně 15 mm. V panelových bytech je nutné postupovat opatrně, aby nenarušily statiku konstrukce. Staré kabely se odstraní a připraví se cesta pro nové vedení kabelů splňujících normu a bezpečnostní požadavky.

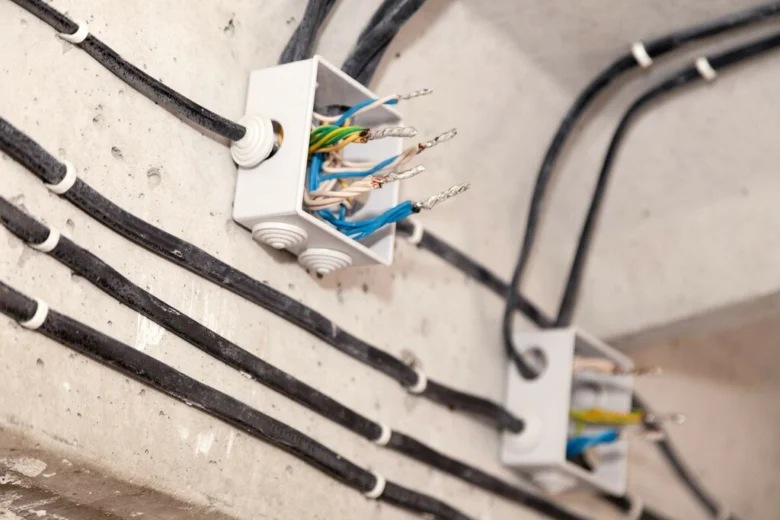

Instalace kabelů a rozvaděče
Instalují se kvalitní měděné kabely s odpovídajícím průřezem pro plánovanou zátěž. Nový rozvaděč obsahuje jističe a proudové chrániče podle normy ČSN 33 2130 ed.3, které chrání proti přetížení a úrazu elektrickým proudem. Správné zapojení rozvaděče je klíčové pro bezpečnost elektroinstalace a její dlouhodobou spolehlivost.

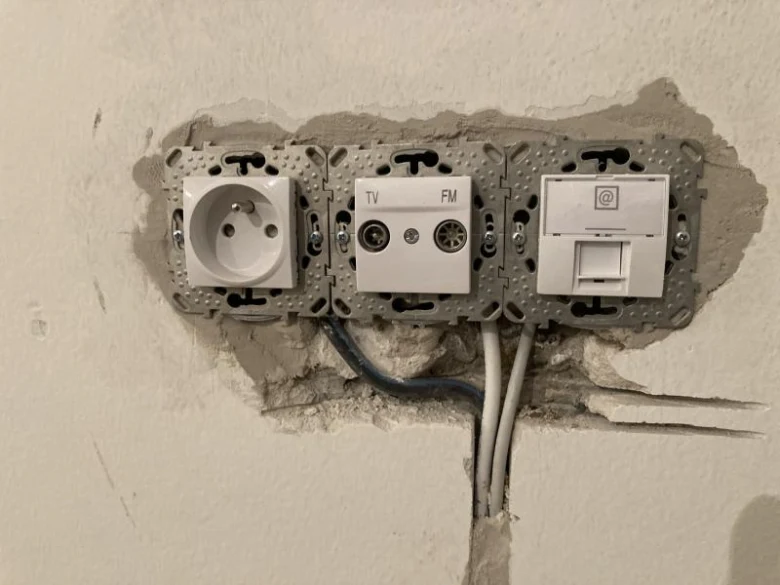

Montáž koncových prvků a úklid
Montáž vypínačů a zásuvek se provádí ve standardní výšce 120 cm pro vypínače a 20-30 cm pro zásuvky, což odpovídá ergonomickým normám. Po dokončení montáže následuje úklid pracoviště a příprava na revizi elektroinstalace, která ověří funkčnost a bezpečnost celého systému. Revize elektroinstalace je povinná a potvrzuje správnost provedení rekonstrukce.
- Plán elektroinstalace – navrhněte rozvržení zásuvek a vypínačů podle normy ČSN 33 2130 a osobních potřeb
- Bourání starých rozvodů – vyfrézujte drážky v panelu do hloubky 15 mm s ohledem na statiku
- Instalace měděných kabelů – položte kabely s odpovídajícím průřezem pro plánovanou spotřebu
- Montáž rozvaděče – zapojte jističe a proudové chrániče podle platné normy
- Montáž koncových prvků – instalujte vypínače ve výšce 120 cm, zásuvky 20-30 cm
- Úklid a příprava na revizi – zajistěte čistotu pracoviště a připravte elektroinstalaci k finální kontrole
Tip: Častá chyba při rekonstrukci elektroinstalace v panelovém bytě je nedostatečné zohlednění statiky při bourání drážek, což může vést k poškození konstrukce.
Rekonstrukce elektroinstalace se hodí především pro byty s původní instalací starší než 30 let nebo s nevyhovujícími rozvody. Naopak u novějších bytů s funkční elektroinstalací bez závad není rozsáhlá rekonstrukce zpravidla nutná.
Jak sestavit a číst schéma elektroinstalace bytu
Schéma elektroinstalace bytu představuje klíčový nástroj pro plánování i realizaci rekonstrukce elektroinstalace v panelovém bytě. Obsahuje přehledné znázornění logiky zapojení jednotlivých okruhů a pomáhá zajistit bezpečnost elektroinstalace v souladu s normou ČSN 33 2130. Správné zpracování schématu a výkresu elektroinstalace je nezbytné pro hladký průběh rekonstrukce i následnou revizi elektroinstalace.
Základní prvky schématu elektroinstalace
Schéma elektroinstalace zobrazuje hlavní prvky jako jsou jističe, zásuvky, vypínače a osvětlení. Jističe slouží k ochraně okruhů před přetížením, zásuvky a vypínače určují přívod a ovládání elektrických zařízení a osvětlení pak ukazuje rozmístění světelných zdrojů. Tyto komponenty tvoří základní stavební kameny každého výkresu elektroinstalace.
Jak číst a interpretovat schéma
Při čtení schématu je důležité sledovat jednotlivé okruhy elektroinstalace a jejich propojení. Spojení vodičů značí elektrickou cestu, kterou proud prochází, a logika zapojení ukazuje, jak jsou spotřebiče a ochranné prvky vzájemně propojeny. Porozumění těmto vztahům usnadní plánování rekonstrukce elektroinstalace a pomůže předejít chybám.
Praktické tipy pro tvorbu schématu
Při tvorbě schématu elektroinstalace využijte vhodné měřítko a jasné označení všech komponent. Pečlivé plánování elektroinstalace umožní efektivní rozmístění zásuvek a vypínačů podle potřeby uživatele. Dokumentace by pak měla být připravena tak, aby usnadnila budoucí revize elektroinstalace i případné opravy.
- Vždy konzultujte schéma s odborníkem podle normy ČSN 33 2130
- Zachovejte přehledné a čitelné značení všech prvků
- Ujistěte se, že rozmístění zásuvek a vypínačů odpovídá plánovanému využití místností
Tip: Pro koho se rekonstrukce elektroinstalace v bytě hodí, doporučuji vytvořit kompletní schéma včetně blokového zobrazení, aby bylo možné snadno identifikovat a plánovat jednotlivé okruhy bez rizika chyb. Naopak u menších úprav často postačí jen doplnění stávajícího výkresu.
Jaké materiály a normy platí pro bytovou elektroinstalaci
Pro rekonstrukci elektroinstalace v bytě je klíčové zvolit kvalitní materiály a dodržovat platné normy, které zaručí bezpečnost a dlouhou životnost instalace. Níže se zaměříme na specifika měděných vodičů a normy ČSN 33 2130 ed.3, které jsou základem pro správné schéma elektroinstalace bytu.
Použité materiály a jejich vlastnosti
Měděné vodiče jsou standardem pro rekonstrukci elektroinstalace v panelovém bytě díky své vysoké vodivosti a odolnosti vůči korozi. Na rozdíl od hliníkových vodičů, které se již nedoporučují kvůli riziku přehřívání a ztrátě kontaktu, měď zajišťuje stabilní a bezpečný přenos elektrického proudu. Použití měděných vodičů výrazně snižuje riziko požáru a poruch, což je zásadní pro bezpečnost elektroinstalace.
Platné normy a předpisy
Norma ČSN 33 2130 ed.3 stanovuje technické požadavky na bytovou elektroinstalaci včetně hloubky drážek, která musí být minimálně 15 mm, a správného umístění rozvodnice s jističemi a proudovými chrániči. Tato norma je právně závazná a její dodržování je povinné při rekonstrukci elektroinstalace. Kromě bezpečnosti zajišťuje norma také správnou revizi elektroinstalace, která je nezbytná před uvedením do provozu.
| Parametr | Hodnota / Požadavek | Poznámka |
|---|---|---|
| Materiál vodičů | Měď | Vyšší bezpečnost oproti hliníku |
| Hloubka drážek | Min. 15 mm | Pro správné uložení vodičů |
| Rozvodnice | Obsahuje jističe a chrániče | Základní prvek ochrany elektroinstalace |
Tip: Při rekonstrukci elektroinstalace dbejte na použití materiálů schválených normou ČSN 33 2130 a správné uložené vodiče, aby nedošlo k časté chybě v podobě nedostatečné hloubky drážek nebo použití nevhodných vodičů.
Bezpečnostní opatření a revize elektroinstalace po rekonstrukci
Bezpečnost elektroinstalace v bytě je po rekonstrukci klíčová, proto je nezbytné provést odbornou revizi. Pravidelné kontroly zajistí správnou funkčnost jističů a proudových chráničů podle normy ČSN 33 2130 a ochrání váš domov před riziky.
Význam výchozí revize
Výchozí revize elektroinstalace následuje ihned po dokončení rekonstrukce a trvá obvykle několik hodin. Kontroluje správné zapojení a funkčnost jističů i proudových chráničů, které zvyšují bezpečnost elektroinstalace. Bez této revize nelze garantovat, že schéma elektroinstalace bytu odpovídá platným bezpečnostním normám a že instalace je připravena k provozu.
Doporučené intervaly revizí
Po výchozí revizi se doporučuje provádět pravidelné revize elektroinstalace jednou za 5 let. Tyto kontroly pomáhají udržovat bezpečnost a funkčnost rozvodnice i dalších prvků instalace. Pravidelná revize odhalí případné závady včas a předejde vážnějším problémům, které by mohly vést ke zkratu nebo požáru.
Tip: Při plánování rekonstrukce elektroinstalace v panelovém bytě nezapomeňte na revizi jako nezbytný krok k bezpečnému užívání elektřiny. Cena rekonstrukce elektroinstalace by měla zahrnovat i náklady na výchozí revizi, která je klíčová pro vaši ochranu.
Cena rekonstrukce elektroinstalace a faktory ovlivňující náklady
Rekonstrukce elektroinstalace představuje investici, jejíž cena se výrazně liší podle velikosti bytu a rozsahu potřebných úprav. Níže uvedené informace vám pomohou lépe porozumět, kolik stojí kompletní rekonstrukce elektroinstalace v bytě a jaké faktory cenu ovlivňují.
Ceny rekonstrukce podle velikosti bytu
Cena rekonstrukce elektroinstalace se liší podle dispozice bytu a jeho celkové plochy. Pro byt 2+1 začíná orientační cena od 69 000 Kč bez DPH. Větší byty, například 3+1, mají ceny zpravidla od 90 000 Kč bez DPH, zatímco pro byt 4+1 se cena pohybuje kolem 120 000 Kč bez DPH. Tyto ceny zahrnují práce dle platné normy ČSN 33 2130 a zajišťují bezpečnost elektroinstalace včetně revize elektroinstalace po dokončení.
| Velikost bytu | Orientační cena bez DPH | |
|---|---|---|
| 2+1 | 69 000 Kč | |
| 3+1 | 90 000 Kč | |
| 4+1 | 120 000 Kč |
Faktory ovlivňující cenu
Na celkovou cenu rekonstrukce má vliv použitý materiál, náročnost práce elektrikáře a také zednické práce spojené s úpravou stěn a podlah. Zednické úpravy mohou cenu zvýšit o 10-20 %, zejména pokud je potřeba bourání nebo instalace elektroinstalace v lištách. Doporučuji vždy srovnat nabídky několika firem, aby cena odpovídala rozsahu a kvalitě provedení.
Tip: Při plánování rekonstrukce elektroinstalace v panelovém bytě dbejte na správné naplánování schématu elektroinstalace bytu, aby revize elektroinstalace byla bez problémů a byla zajištěna maximální bezpečnost elektroinstalace.
Plánování rozmístění zásuvek, vypínačů a vedení kabelů
Plánování rozmístění zásuvek, vypínačů a vedení kabelů je zásadní pro bezpečnost, komfort a splnění normy ČSN 33 2130 ed.3 v bytové elektroinstalaci.
Optimální výšky a rozmístění
Vypínače se instalují ve výšce přibližně 120 cm nad podlahou, což odpovídá ergonomickému standardu pro pohodlné ovládání. Zásuvky se umísťují ve výšce 20-30 cm, nejčastěji 25 cm, aby byly snadno dostupné a zároveň chráněné před mechanickým poškozením. Doporučuje se umístit zásuvky v rozích místností, u dveří a v blízkosti plánovaných pracovních ploch, například v kuchyni u linky, kde se často používají spotřebiče. Při plánování schéma elektroinstalace bytu je nutné zajistit dostatečný počet zásuvek, aby se předešlo přetěžování prodlužovacích kabelů a riziku přehřívání. Správné rozmístění usnadňuje také budoucí revize elektroinstalace a servisní zásahy.
Samostatné okruhy pro náročné spotřebiče
Indukční varná deska, myčka, trouba a další spotřebiče s vysokým příkonem vyžadují samostatné okruhy s odpovídajícím jištěním. Norma ČSN 33 2130 vyžaduje, aby tyto okruhy měly vlastní jističe a proudové chrániče (RCD), čímž se minimalizuje riziko přetížení a zvyšuje bezpečnost instalace. V panelových bytech je vhodné vést kabely tak, aby bylo možné tyto okruhy snadno identifikovat a přistupovat k nim při revizi nebo opravě. Doporučuje se použít měděné vodiče s průřezem odpovídajícím výkonu spotřebiče (například 2,5 mm² pro zásuvky, 4 mm² nebo více pro varnou desku).
Tip: Častou chybou je nedostatečný počet zásuvek, což vede k nebezpečnému používání přídavných rozbočovačů a přetížení okruhů. Pro koho se to hodí: byty s moderními spotřebiči a vyššími nároky na příkon; pro koho NE: prostory s omezeným rozpočtem, kde je prioritou základní bezpečnost elektroinstalace bez nadbytečných zásuvek.
Specifika rekonstrukce elektroinstalace v panelových bytech
Specifika rekonstrukce elektroinstalace v panelových bytech vyžadují přizpůsobení plánování a realizace technickým omezením stavební konstrukce. Přitom je nutné respektovat bezpečnost elektroinstalace i platné normy, například ČSN 33 2130, a zároveň konzultovat zásahy se statikem budovy.
Hloubka drážek a konstrukční omezení
Hloubka drážek v panelových bytech se zpravidla pohybuje mezi 15 až 30 mm, protože větší zářezy by mohly ohrozit statiku stěn. Proto je při rekonstrukci elektroinstalace v panelovém bytě nutné dodržovat tyto limity a případné horizontální drážky konzultovat se statikem. Takový přístup zaručuje bezpečnost elektroinstalace a zároveň nenaruší nosné konstrukce.

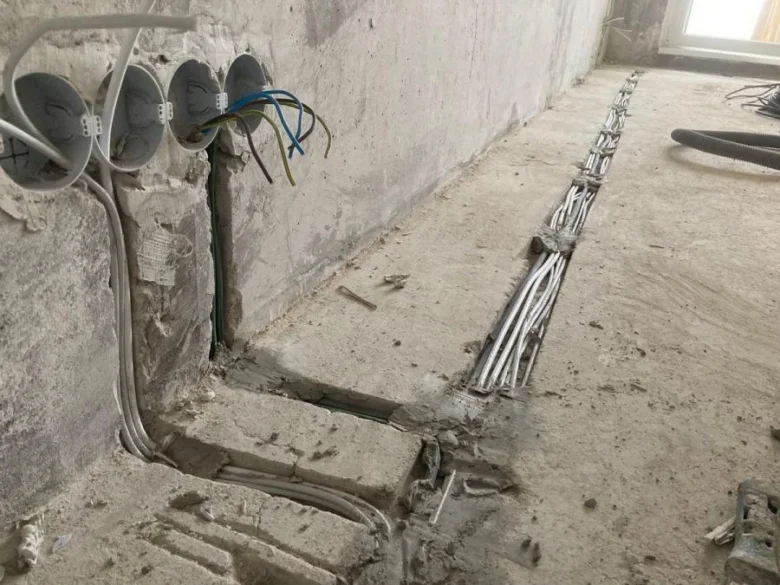

Vedení kabelů a instalace rozvodnic
V panelových domech vede elektřina často také v podlaze, což ovlivňuje možnosti rekonstrukce elektroinstalace. Kabely je možné vést nejen ve zdech, ale také v podlahových konstrukcích. Navíc se běžně instaluje rozvodnice nad omítku, což usnadňuje přístup při revizi elektroinstalace a minimalizuje zásahy do stěn. Tento způsob instalace je často volbou při rekonstrukci elektroinstalace v lištách versus v stěnách.
Praktické upozornění: Častou chybou je podcenění nutnosti konzultace statika, což může vést k nevratnému poškození panelové konstrukce. Pro koho se rekonstrukce v panelovém bytě hodí, závisí na stavu stávající elektroinstalace a plánovaných úpravách; pokud jsou velké zásahy a změny vedení, doporučuje se odborné posouzení.
Moderní doplňky a technologie v bytové elektroinstalaci
Moderní technologie v elektroinstalaci bytu výrazně zvyšují komfort a bezpečnost bydlení. Doplnění elektroinstalace o inteligentní prvky nejen usnadňuje ovládání osvětlení, ale také přispívá k úsporám energie a ochraně elektrických zařízení.
Inteligentní ovládání a senzory
Inteligentní ovládání umožňuje automatizovat osvětlení i stínění podle aktuálních potřeb uživatelů. Pohybové senzory aktivují světla pouze v přítomnosti lidí, což snižuje spotřebu elektřiny a zvyšuje bezpečnost bytu. Takové systémy se snadno integrují do stávajícího schématu elektroinstalace bytu a podporují normu ČSN 33 2130.
Přepěťová ochrana a slaboproudé rozvody
Přepěťová ochrana zabraňuje poškození elektroinstalace v důsledku náhlých přepětí, čímž prodlužuje životnost zařízení a zajišťuje bezpečnost elektroinstalace. Slaboproudé rozvody pak slouží pro napojení internetových, televizních a zabezpečovacích systémů, které jsou dnes nezbytnou součástí moderního bydlení.
Tip: Při rekonstrukci elektroinstalace v panelovém bytě se vyplatí plánovat doplnění těchto technologií zároveň s výměnou rozvodnice elektroinstalace, což může optimalizovat celkovou cenu rekonstrukce a usnadnit následnou revizi elektroinstalace.
Časté dotazy
Kolik stojí rekonstrukce elektroinstalace v bytě?
Cena rekonstrukce elektroinstalace v bytě 2+1 začíná od 69 000 Kč bez DPH, 3+1 od 87 000 Kč a 4+1 od 99 000 Kč bez DPH, přičemž zednické práce mohou přidat 15 000-30 000 Kč.
Jaké je schéma bytové elektroinstalace?
Schéma elektroinstalace znázorňuje logiku zapojení jističů, zásuvek a vypínačů, usnadňuje montáž a budoucí revize.
Potřebuji povolení k rekonstrukci elektroinstalace?
Obecně není stavební povolení povinné, ale je nutné dodržet platné normy a konzultovat s odborníky.
Jak probíhá rekonstrukce elektroinstalace v panelovém bytě?
Rekonstrukce zahrnuje bourání starých rozvodů, instalaci nových kabelů v drážkách 15-30 mm, montáž rozvodnice a revizi, což trvá 4-15 dní.
Je nutné provádět revizi elektroinstalace po rekonstrukci?
Ano, výchozí revize elektroinstalace je povinná a doporučuje se pravidelná revize každých 5 let pro zajištění bezpečnosti.
Jaké jsou doporučené výšky zásuvek a vypínačů?
Vypínače se instalují ve výšce 120 cm nad podlahou, zásuvky obvykle 20-30 cm nad podlahou.
Jaké materiály se používají pro novou elektroinstalaci v bytě?
Používají se měděné vodiče splňující normu ČSN 33 2130 ed.3, hliníkové vodiče se již nepoužívají kvůli bezpečnosti.
Jak dlouho trvá rekonstrukce elektroinstalace v bytě?
Doba rekonstrukce se pohybuje od 4 dnů u menších bytů do 15 dnů u větších bytů podle rozsahu prací.
Jak plánovat samostatné okruhy pro spotřebiče?
Pro indukční varnou desku, myčku, troubu a lednici se doporučuje samostatný elektrický okruh pro bezpečný a spolehlivý provoz.
Jaké moderní doplňky lze instalovat do elektroinstalace bytu?
Možnosti zahrnují inteligentní ovládání osvětlení, pohybové senzory, stmívače a přepěťovou ochranu pro zvýšení komfortu a bezpečnosti.
Jak správně naplánovat rozmístění zásuvek a vypínačů při rekonstrukci elektroinstalace?
Doporučuje se plánovat zásuvky ve výšce cca 30 cm od podlahy a vypínače ve výšce 110 cm, přičemž je vhodné rozmístit je tak, aby pokryly všechny místnosti bez potřeby prodlužovacích kabelů.
Jaké jsou nejčastější chyby při rekonstrukci elektroinstalace v bytě a jak se jim vyhnout?
Mezi časté chyby patří nedodržení bezpečnostních norem a špatné dimenzování kabelů; těm lze předejít využitím profesionálního projektanta a pravidelnou revizí během prací.
