Jak vybrat a instalovat rozvodnice a multimediální rozvaděče

Správný výběr elektrické rozvodnice a multimediálního rozvaděče výrazně ovlivňuje bezpečnost i funkčnost elektroinstalace v domácnosti či firmě. Klíčové jsou parametry jako počet modulů na DIN liště a správná montáž rozvodnice, která zajistí spolehlivý provoz všech připojených zařízení. Podívejme se na hlavní typy rozvodnic a praktické rady pro jejich instalaci.

Co je to rozvodnice a multimediální rozvaděč a jaký je mezi nimi rozdíl

Rozvodnice je primárně zařízení pro organizaci a bezpečné zapojení elektrických obvodů, obvykle s kapacitou od 12 modulů, umístěných na DIN liště. Multimediální rozvaděč však kombinuje elektrickou rozvodnici s datovými rozvody, což umožňuje centralizovanou správu napájení i přenosu signálů, například internetu nebo televizního signálu. Volba mezi rozvodnicí a multimediálním rozvaděčem závisí na potřebě integrovat datové prvky do instalace.

Jaký je rozdíl mezi rozvodnicí a multimediálním rozvaděčem?

Rozvodnice slouží k uspořádání elektrických obvodů a ochraně jističů či pojistek, přičemž její hlavní funkcí je distribuce elektrické energie v domácnostech nebo průmyslových objektech. Multimediální rozvaděč rozšiřuje tuto funkci o integraci datových rozvodů, jako jsou ethernetové kabely a další multimediální technologie. Díky tomu umožňuje komplexní řešení instalace, kde se elektrický a datový rozvod nacházejí v jednom zařízení s odpovídajícím krytím IP a snadnou montáží rozvodnice na stěnu nebo do dutých příček.

Co přesně znamená pojem rozvodnice?

Rozvodnice je konstrukčně uzavřená skříň, která pojme elektrické moduly na DIN liště a slouží k organizaci a ochraně elektrických obvodů. Kapacita modulů v rozvodnici začíná obvykle na 12 a může dosahovat až 96, což dovoluje rozšířit instalaci i v náročnějších podmínkách. Správná montáž rozvodnice a volba vhodného krytí IP zajišťují bezpečnost a spolehlivost provozu elektrické instalace.

Jaké jsou druhy rozvodnic?

Existují tři hlavní typy rozvodnic podle způsobu instalace: zapuštěné, nástěnné a rozvodnice do dutých příček. Zapuštěné rozvodnice se instalují přímo do zdi a jsou vhodné pro novostavby, nástěnné rozvodnice se montují na povrch stěn a jsou vhodné pro dodatečné úpravy. Rozvodnice do dutých příček umožňují elegantní instalaci v lehkých příčkách. Kapacita modulů se liší podle modelu, například Schrack rozvodnice CA28VMW pojme až 96 modulů, což je ideální pro rozsáhlé elektrické a multimediální instalace.

Typy a velikosti rozvodnic a multimediálních rozvaděčů dostupné na trhu

Rozvodnice a multimediální rozvaděče se liší především typem montáže a kapacitou modulů, které pojmou. Typ rozvodnice určuje způsob instalace – rozlišujeme zapuštěné do zdi, nástěnné na omítku a speciální modely určené do dutých příček. Elektrická rozvodnice s DIN lištou slouží k přehlednému uspořádání jističů a dalších modulů.

Jak vybrat multimediální rozvodnici na omítku

1. Určete kapacitu modulů – běžné multimediální rozvaděče mají kapacitu od 12 do 96 modulů; například model CA28VMW pojme až 96 modulů.
2. Zvolte typ montáže – nástěnná rozvodnice umožňuje snadnou instalaci a přístup, vhodná je například Schrack rozvodnice s krytím IP44.
3. Vyberte materiál – oceloplechové rozvodnice značky Hager Volta poskytují vyšší odolnost a bezpečnost.
4. Zkontrolujte velikost – model UK636MV je vhodný pro menší instalace s kapacitou kolem 36 modulů.
5. Ověřte krytí IP – pro různé prostředí volte krytí odpovídající vlhkosti a prachu.

Na trhu existuje široká nabídka rozvodnic, proto doporučuji zvolit model podle plánované kapacity a způsobu montáže, aby instalace proběhla bezpečně a efektivně.

Materiály, konstrukce a krytí rozvodnic a jejich význam pro bezpečnost

Rozvodnice a multimediální rozvaděče se vyrábějí především z ocelového plechu a ABS plastu, které významně ovlivňují jejich odolnost a bezpečnost. Ocelový plech zvyšuje mechanickou pevnost rozvodnice a chrání ji před vnějšími nárazy. Naopak ABS plast nabízí lehčí konstrukci s dostatečnou odolností proti vlhkosti a chemickým vlivům.

Krytí IP (Ingress Protection) je klíčové pro ochranu vnitřních komponent rozvaděče před prachem, vodou a mechanickými vlivy. Standardní rozvodnice mají krytí od IP30 až po IP65, přičemž vyšší hodnoty zajišťují lepší těsnost a bezpečnost. Například Schrack rozvodnice nabízí oceloplechové dveře o tloušťce 6 mm, které zvyšují ochranu proti poškození a zajišťují dlouhodobou spolehlivost.

Jaké materiály se používají pro výrobu rozvodnic a multimediálních rozvaděčů

• Ocelový plech – zvyšuje pevnost a odolnost proti nárazům
• ABS plast – lehký, odolný proti vlhkosti a chemikáliím
• Oceloplechové dveře – například u značky Schrack zajišťují vysokou bezpečnost
• Krytí IP30 až IP65 – chrání vnitřní prvky a DIN lišty před prachem a vlhkostí

Tip: Při montáži rozvodnice na omítku volíte materiál a krytí podle prostředí, aby byla zajištěna maximální bezpečnost elektrické rozvodnice.

Montážní způsoby rozvodnic: zapuštěné, nástěnné a do dutých příček

Montáž rozvodnic a multimediálních rozvaděčů nabízí několik možností podle typu stavby a požadavků na přístupnost i estetiku. Výběr vhodné metody závisí na prostoru, materiálu stěny a požadovaném krytí IP.

Zapuštěná montáž

Zapuštěná montáž znamená umístění rozvodnice do vyfrézované drážky ve zdi nebo do duté příčky. Tento způsob skryje rozvodnici pod omítku a šetří místo v interiéru. Například modulární rozvodnice EATON s kapacitou 24 až 36 modulů se běžně využívá pro zapuštěnou instalaci. Pro montáž je nutné přesné zaměření rozměrů rozvodnice a příprava výklenku odpovídajících rozměrů.

1. Příprava výklenku – vyfrézování drážky ve zdi nebo otvoru v duté příčce
2. Upevnění rozvodnice – zasazení do výklenku a fixace šrouby nebo montážními úchyty
3. Propojení vodičů – osazení modulů na DIN lištu a připojení kabeláže
4. Dokončení – zakrytí omítkou a instalace krytu s odpovídajícím krytím IP

Nástěnná montáž

Nástěnné rozvodnice se instalují přímo na povrch stěny, což umožňuje rychlou montáž bez zásahu do konstrukce. Výhodou je snadný přístup k připojení i servis. Schrack rozvodnice s 1 až 5 řadami modulů jsou typickým příkladem nástěnných rozvodnic vhodných pro byty či menší objekty. Pro nástěnnou montáž stačí připevnit rozvodnici na vhodné místo pomocí šroubů a hmoždinek.

1. Výběr místa – zvolte dostupnou a suchou stěnu
2. Montáž držáků – upevněte montážní lišty nebo přímo rozvodnici
3. Instalace rozvodnice – přichycení k držákům a vyrovnání
4. Zapojení zařízení – instalace jističů a multimediálních prvků na DIN lištu

Montáž do dutých příček

Montáž do dutých příček vyžaduje speciální upevňovací prvky, které zabrání poškození konstrukce a zajistí pevnost rozvodnice. Hager Volta VH modely s hybridní konstrukcí a plechovými dvířky patří mezi osvědčené volby pro tento typ instalace. Doporučuje se použít rozvodnice s plastovým rámem a kovovou výplní pro stabilitu a bezpečnost.

1. Určení pozice – vyberte místo s dostatečným prostorem v duté příčce
2. Příprava otvoru – vyříznutí přesného otvoru podle rozměrů rozvodnice
3. Upevnění instalace – použití speciálních upevňovacích rámů nebo šroubů do sádrokartonu
4. Montáž rozvodnice – zasazení a zajištění pevnosti upevnění před připojením kabeláže

Tip: Častá chyba při montáži do dutých příček je nedostatečné upevnění, které může vést k poškození rozvodnice nebo kabeláže. Montáž rozvodnice by měla zajistit pevné a stabilní uchycení bez vůlí.

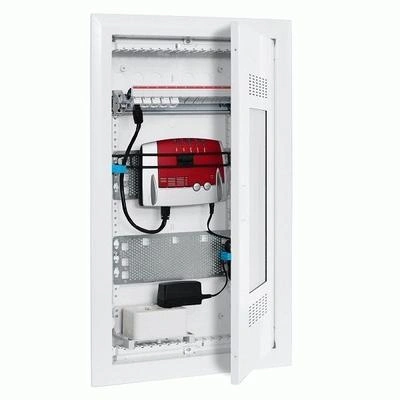

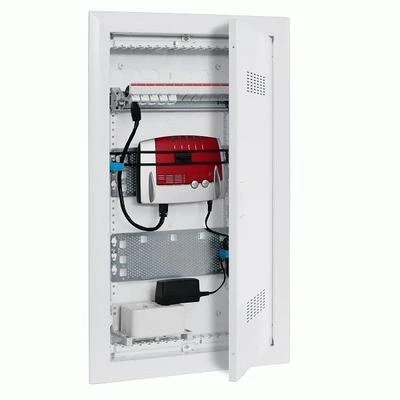

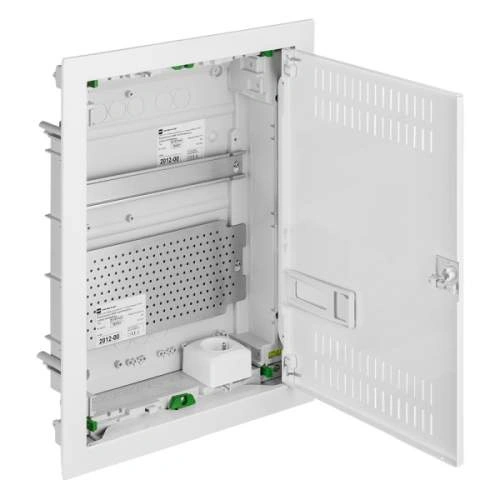

Funkce a vybavení multimediálních rozvaděčů včetně příslušenství

Montážní desky a DIN lišty

Multimediální rozvaděče obsahují pevnou montážní desku, na kterou se instalují všechny moduly a komponenty. Pro uchycení jističů, relé a dalších modulárních prvků slouží standardní DIN lišty typu TH35, které zajišťují rychlou a bezpečnou montáž. Tento systém je běžný u výrobců jako Schrack nebo Hager a umožňuje snadnou rozšiřitelnost i servis rozvaděče.

Zásuvky a konektory

Základní výbavou multimediálních rozvaděčů jsou zásuvky s parametry 16A/250V pro napájení připojených zařízení. Pro datové a televizní rozvody jsou integrovány držáky Keystone jacků a koaxiálních konektorů, které umožňují modulární instalaci a jednoduchou výměnu bez nutnosti demontáže celého rozvaděče. Typickým příkladem jsou panely Hager FZ12MK nebo moduly EATON E-DAT-F/IEC-B.

Doplňky a příslušenství

K praktickým doplňkům patří ABB konzola ZX29 pro pevné upevnění jističů na DIN lištu a držák ZE338 speciálně určený pro Keystone jacky. Modulární řešení E-DAT-F/IEC-B kombinuje datové a televizní rozvody v jednom zařízení, což zjednodušuje montáž a snižuje počet potřebných komponent v rozvaděči.

Tip: Při výběru multimediálního rozvaděče věnujte pozornost krytí IP, například IP40 u běžných modelů nebo IP55 u rozvaděčů určených do vlhčích prostor či venkovního prostředí. Krytí výrazně ovlivňuje odolnost vůči prachu a vlhkosti, což je klíčové zejména při montáži do dutých příček.

Odborná rada: Montážní deska a DIN lišty musí být správně dimenzovány podle počtu modulů, které plánujete instalovat. Častou chybou je poddimenzování rozvaděče, což ztěžuje pozdější rozšíření systému.

Pro koho se multimediální rozvaděč hodí: Ideální je pro domácnosti a kanceláře s požadavkem na centralizaci elektrických i datových rozvodů v jednom zařízení.

Pro koho není vhodný: Nevhodný je pro prostory s extrémními podmínkami bez speciálního krytí nebo pro velmi jednoduché instalace bez potřeby modulárních rozvodů.

Výrobci, kompatibilita a standardy rozvodnic a multimediálních rozvaděčů

Výrobci jako Hager, Schrack, SEZ a ABB patří mezi přední dodavatele elektrických rozvodnic a multimediálních rozvaděčů na českém trhu. Jejich produkty jsou kompatibilní s DIN lištou typu TH35, což je průmyslový standard umožňující montáž modulárních prvků v rozmezí od 12 do 96 modulů. Konstrukce rozvaděčů využívá ocelový plech s tloušťkou rámu od 1 do 6 mm a samozhášivé plastové kryty bez halogenů, přičemž krytí IP se pohybuje od IP30 u základních modelů až po IP55 u odolnějších variant vhodných do vlhkých nebo prašných prostředí.

Schrack rozvodnice vynikají pevností díky oceloplechovému provedení a nabízejí krytí IP40 až IP55, což zajišťuje vyšší odolnost proti mechanickému poškození a vlhkosti. Tento typ rozvaděčů je vhodný pro průmyslové provozy i náročnější domácí instalace, kde je potřeba zvýšená ochrana. Naopak plastové rozvodnice s krytím IP30 jsou vhodnější pro suché a méně exponované prostory. Hager Volta a ABB poskytují modulární řešení s možností kombinace elektrických a multimediálních prvků, například hybridní rozvaděče s kapacitou 24 až 60 modulů a 1-2 multimediálními panely, které umožňují efektivní správu datových a elektrických rozvodů v jednom zařízení.

• Výrobci garantují kompatibilitu s DIN lištou TH35 a standardními moduly od 12 do 96 pozic
• Konstrukce zahrnuje ocelové rámy (1-6 mm) a samozhášivé plastové kryty bez halogenů
• Krytí IP30 až IP55 podle typu a určení rozvaděče
• Schrack rozvodnice nabízejí zvýšenou mechanickou odolnost a vyšší krytí IP vhodné do vlhkých a průmyslových prostor
• Hager Volta a ABB umožňují hybridní řešení kombinující elektrické a multimediální panely

Jaké jsou výhody oceloplechových rozvodnic značky Schrack

Oceloplechové rozvodnice Schrack poskytují mechanickou pevnost díky rámům z ocelového plechu o tloušťce až 6 mm a krytí IP40 až IP55, které zajišťuje ochranu proti prachu, stříkající vodě a vlhkosti. Tato kombinace umožňuje jejich použití v náročných podmínkách průmyslových provozů, dílen nebo vlhkých prostor, kde plastové rozvodnice s nižším krytím rychleji degradují. Navíc mají Schrack rozvaděče perforovaná plechová dvířka pro lepší ventilaci a boční průchody kabelů, což usnadňuje instalaci a údržbu.

Tip: Častou chybou je použití plastových rozvodnic s krytím IP30 ve vlhkých nebo prašných prostorách, což vede k rychlé korozi a poruchám. Pro tyto situace doporučuji volit oceloplechové rozvodnice Schrack s krytím IP55.

Pro koho se to hodí vs pro koho NE: Oceloplechové rozvodnice Schrack jsou ideální pro průmyslové a vlhké prostředí, kde je potřeba vysoká odolnost a bezpečnost. Naopak v běžných suchých domácnostech postačí plastové rozvodnice s krytím IP30 až IP40, které jsou lehčí a cenově dostupnější.

Ventilace a ergonomie rozvodnic a jejich vliv na provoz a údržbu

Ventilace rozvodnic a její vliv na provoz a údržbu

Ventilace rozvodnice udržuje teplotu uvnitř skříně v rozmezí 20-40 °C, což výrazně prodlužuje životnost elektrických komponentů na DIN liště. Multimediální rozvaděče jako modely ielektra.cz CA26VMW nebo Hager Volta často využívají perforovaná plechová dvířka s otvory o průměru 2-3 mm a větrací štěrbiny, které zajistí pasivní proudění vzduchu bez potřeby aktivního chlazení. Tato konstrukce snižuje riziko přehřívání a zároveň umožňuje rychlý přístup k modulům při pravidelné údržbě.

Častá chyba: Nedostatečná ventilace vede k akumulaci tepla, což zvyšuje riziko poruchy jističů a modulů během letních měsíců. Doporučuje se proto volit rozvodnice s perforovanými dveřmi nebo větracími otvory, zejména u zařízení s vyšším výkonem.

Ergonomie multimediálních rozvaděčů a praktické dopady

Ergonomie se u multimediálních rozvaděčů projevuje zejména v bočních kabelových průchodech, které mají standardní rozměry 20 × 40 mm a umožňují vedení až 50 kabelů bez přetížení. Schrack rozvodnice využívají na bocích speciální gumové průchodky, které zabraňují poškození izolace kabelů a zjednodušují jejich organizaci. Tento prvek výrazně zrychluje montáž a usnadňuje pozdější servis.

Při výběru multimediální rozvodnice na omítku doporučuji prioritně zvolit modely s krytím minimálně IP40, ideálně IP55, což zajistí ochranu proti prachu i vlhkosti v interiéru. Například rozvodnice SEZ C-BOX MSF 28M má krytí IP30, což je vhodné spíše pro suché a čisté prostory. Pro domácnosti s vyšší vlhkostí nebo prašným prostředím jsou vhodnější oceloplechové rozvodnice Schrack s krytím IP55.

Pro koho se to hodí: Modely s perforovanými dvířky a bočními průchodkami jsou ideální pro instalace s vyšším počtem modulů (nad 36), kde je potřeba častý přístup a efektivní chlazení.

Pro koho NE: Pro malé rozvodnice do 12 modulů v suchých prostorách může být nadbytečné investovat do pokročilé ventilace a ergonomických prvků.

Schrack rozvodnice patří mezi ověřené značky, které kombinují ocelové rámy s samozhášivými plastovými kryty a nabízí varianty s perforovanými dveřmi pro lepší cirkulaci vzduchu. Díky tomu je instalace i dlouhodobý provoz bezpečný a komfortní, což potvrzuje i standardní použití DIN lišty TH35 pro modulární prvky.

Porovnání cen a dostupnosti multimediálních rozvaděčů na českém trhu

Ceny multimediálních rozvaděčů se na českém trhu liší podle velikosti, materiálu a vybavení. Základní elektrické rozvodnice s montáží na omítku stojí od 1500 Kč, zatímco větší zapuštěné modely s DIN lištou a lepším krytím IP dosahují ceny až kolem 7000 Kč. Například model Hager Volta nabízí pevnou konstrukci s dobrým krytím a vyšší cenou, zatímco SEZ C-BOX MSF 28M je cenově dostupnější varianta s jednodušší montáží. Cena rozvodnice tak výrazně ovlivňuje výběr uživatele, zejména při návrhu multimediálního rozvaděče na míru.

Jak vybrat multimediální rozvodnici na omítku

Při výběru je vhodné zvážit nejen cenu, ale také materiál a možnosti montáže. Oceloplechové Schrack rozvodnice například nabízejí vyšší odolnost, ale mohou být náročnější na instalaci. Pro snadnou montáž a údržbu je důležitá kompatibilita s DIN lištou a vhodné krytí IP.

Model	Cena (Kč)	Typ montáže	Krytí IP	Poznámka
Hager Volta	3500-7000	Zapouzdřená	IP40	Kvalitní materiál, robustní
SEZ C-BOX MSF 28M	1500-2500	Na omítku	IP30	Cenově výhodný, snadná montáž
ABB UK620MV	3000-5000	Zapouzdřená	IP40	Vyvážený poměr ceny a kvality

Časté chyby při výběru a montáži rozvodnic a jak se jim vyhnout

Časté chyby při montáži rozvodnic vedou k poruchám a snižují bezpečnost celé elektrické instalace. Jedním z nejčastějších problémů je poddimenzování kapacity rozvodnice, kdy zvolený multimediální rozvaděč neobsahuje dostatek modulů nebo nemá rezervu pro budoucí rozšíření. Nevhodná montáž bez dostatečné ventilace způsobuje přehřívání a zkracuje životnost komponent na DIN liště. Další chybou je nekompatibilita modulů, kdy prvky v elektrické rozvodnici neodpovídají výrobci nebo nejsou správně sladěné podle krytí IP.

Praktické tipy pro výběr multimediálního rozvaděče

• Zvolte rozvodnici s dostatečnou kapacitou a rezervou pro další moduly
• Upřednostněte Schrack rozvodnice nebo značky s ověřenou kvalitou materiálu a krytím IP
• Při montáži zajistěte správnou ventilaci a pevné uchycení na vhodné místo
• Kontrolujte kompatibilitu modulů a používejte pouze doporučené komponenty od stejného výrobce

Správný výběr a montáž elektrické rozvodnice výrazně minimalizují riziko poruch a zajišťují bezpečný provoz domácí i průmyslové instalace.

Časté dotazy

Jaký je rozdíl mezi rozvodnicí a rozvaděčem?

Rozvodnice slouží k organizaci elektrických obvodů, multimediální rozvaděč kombinuje elektrické a datové rozvody v jednom zařízení pro komplexní instalace.

Jaké typy rozvodnic existují?

Existují zapuštěné, nástěnné a rozvodnice do dutých příček s kapacitami od 12 do 96 modulů, například modely Hager Volta s 24 až 60 moduly.

Co musí obsahovat správná multimediální rozvodnice?

Musí obsahovat montážní desku, DIN lišty typu TH35, zásuvky 16A/250V, držáky Keystone jacků a prostor pro telekomunikační zařízení.

Jaké materiály se používají pro výrobu rozvodnic?

Rozvodnice jsou vyráběny z ocelového plechu, samozhášivého ABS plastu bez halogenu a mají krytí od IP30 do IP65 pro ochranu komponent.

Jak se montuje zapuštěná rozvodnice?

Montáž zapuštěné rozvodnice vyžaduje přesné zaměření a upevnění do zdi nebo dutých příček, například Hager Volta hybrid s kapacitou 36 modulů.

Jaké jsou nejčastější chyby při montáži rozvodnic?

Časté chyby jsou nevhodná kapacita, špatná ventilace, nekompatibilita modulů a nedodržení bezpečnostních norem, což může vést k poruchám.

Kolik stojí kvalitní multimediální rozvodnice na omítku?

Ceny se pohybují od 1500 Kč za základní modely až po 7000 Kč za větší zapuštěné rozvodnice s multimediálními panely.

Jak zajistit správnou ventilaci rozvodnice?

Použijte perforovaná dvířka a větrací otvory, které zajišťují cirkulaci vzduchu a prodlužují životnost vnitřních komponent.

Kteří výrobci jsou nejznámější na trhu s rozvodnicemi?

Mezi hlavní výrobce patří Hager, Schrack, SEZ, ABB, Eaton a Noark, kteří nabízejí produkty kompatibilní s DIN lištou a standardními moduly.

Jaké funkce mají multimediální rozvaděče?

Obsahují montážní desky, DIN lišty, napájecí zásuvky, držáky Keystone jacků a doplňky jako konzoly ABB pro usnadnění instalace a správy kabeláže.

Co přesně znamená pojem rozvodnice?

Rozvodnice je elektrická skříň určená pro připojení, rozdělení a ochranu elektrických obvodů, obvykle s krytím IP40 a větším.

Jaké jsou možnosti umístění rozvodnic do dutých příček?

Rozvodnice do dutých příček se montují pomocí speciálních úchytek a vyžadují minimálně 60 mm hloubku stěny pro správnou instalaci.

Jak vybrat multimediální rozvodnici na omítku?

Při výběru je důležité zvolit rozvodnici s krytím minimálně IP30 a rozměry odpovídající počtu a typu připojovaných zařízení.

Jaké jsou výhody oceloplechových rozvodnic značky Schrack?

Oceloplechové rozvodnice Schrack mají zvýšenou mechanickou odolnost a krytí až IP55, což zajišťuje lepší ochranu proti prachu a vlhkosti.

Jak vypadá schéma bytového rozvaděče?

Schéma bytového rozvaděče obsahuje hlavní jistič, proudové chrániče, modulární jističe a propojení mezi nimi podle normy ČSN EN 61439.

Co musí obsahovat rozvodnice?

Správná rozvodnice musí obsahovat hlavní vypínač, jističe, svorkovnice a dostatečný prostor pro vedení kabelů a jejich označení.

Co je lepší, rozvodnice nebo rozvaděč pro multimediální instalaci?

Pro multimediální instalaci je vhodnější multimediální rozvaděč, který nabízí lepší organizaci kabeláže a integraci různých signálů.

Návod na instalaci multimediální rozvodnice EATON

Instalace zahrnuje upevnění rozvodnice na stěnu, připojení kabelů podle schématu a kontrolu správného uzemnění a krytí dle normy IP20.
