Správné rozvody a kvalitní rozdělovač podlahového topení jsou klíčové pro rovnoměrné rozložení tepla a úsporu energií. Průtokoměry a ventily podlahového topení umožňují přesné nastavení teploty v jednotlivých okruzích, což zajišťuje komfort a efektivitu provozu. Montáž rozdělovače vyžaduje pečlivý přístup, aby systém fungoval bez závad a dlouhodobě spolehlivě.
🔑 Klíčové body
- Rozdělovače podlahového topení jsou vyráběny převážně z mosazi nebo nerezové oceli a disponují 2 až 12 topnými okruhy.
- Standardní rozměr připojení rozdělovačů je 3/4″ s roztečí otvorů 100 mm pro kompatibilitu s potrubím.
- Průtokoměry na rozdělovačích umožňují nastavení průtoku vody v rozmezí 0,5-5 l/min pro každý okruh.
- Montáž rozdělovačů může být prováděna v podomítkových nebo nástěnných skříních, což zajišťuje ochranu a estetiku instalace.
- Doporučená doba dodání rozdělovačů Top Heating je do 3 pracovních dnů, s možností bezplatné dopravy u některých výrobců.
Princip a význam rozdělovačů v podlahovém topení
Rozdělovač podlahového topení rozvádí topnou vodu do jednotlivých topných okruhů, obvykle v počtu od 2 do 12, a umožňuje přesné nastavení průtoku v každém z nich. Toto nastavení průtoku pomocí průtokoměrů podlahového topení zajišťuje rovnoměrné vytápění celé plochy podlahy při teplotě topné vody kolem 40-50 °C, která je pro podlahové topení optimální. Díky rozdělovači se systém dokáže přizpůsobit různým požadavkům na výkon a minimalizovat tepelné ztráty.
Rozdělovač podlahového topení plní zásadní funkci v regulaci a distribuci tepla. Každý okruh je napojen přes ventily podlahového topení, které společně s průtokoměry umožňují plynulou regulaci průtoku vody. Materiály rozdělovačů, často mosaz nebo nerezová ocel, ovlivňují jejich životnost a spolehlivost. Při montáži rozdělovače je důležité správně dimenzovat počet topných okruhů podle plochy a výkonu topení.
- rozvádí topnou vodu do 2-12 okruhů
- umožňuje nastavení průtoku pomocí průtokoměrů
- zajišťuje rovnoměrné vytápění při teplotě 40-50 °C
- používá ventily pro regulaci průtoku v jednotlivých okruzích
- materiály ovlivňují životnost a montážní náročnost
Návod na instalaci rozdělovače podlahového topení
Montáž rozdělovače začíná upevněním na vhodné místo, obvykle přístupné a suché, s dostatečným prostorem pro připojení všech okruhů. Poté se připojí přívod a zpětný tok topné vody a jednotlivé topné okruhy. Správné nastavení průtoků pomocí průtokoměrů optimalizuje výkon a rovnoměrnost rozvodu tepla.
Tip: Při instalaci se vyvarujte příliš dlouhých a komplikovaných rozvodů, které zvyšují tlakové ztráty a snižují efektivitu topení.
Materiály a konstrukční typy rozdělovačů podlahového topení
Rozdělovač podlahového topení představuje zásadní prvek rozvodů, který zajišťuje přesné a rovnoměrné rozdělení tepla do jednotlivých topných okruhů. Nejčastěji se vyrábí z mosazi nebo nerezové oceli, přičemž každý materiál má specifické technické vlastnosti vhodné pro různé typy instalací. Mosaz nabízí vysokou odolnost proti korozi a chemickým vlivům, což prodlužuje životnost systému při běžném provozním tlaku do 6 barů. Nerezová ocel zajišťuje výrazně vyšší mechanickou pevnost a odolnost vůči tlakovým rázům, což je vhodné zejména pro větší objekty s vyššími požadavky na tlak a teplotu topné vody až do 95 °C.
Chromovaná povrchová úprava je běžná u mosazných rozdělovačů (například Nordic Tec) a zvyšuje odolnost proti opotřebení, vlhkosti a usnadňuje údržbu. Současně zlepšuje estetický vzhled, což oceníte při instalaci v prostorách s viditelnou montáží. Mezi přední výrobce patří Nordic Tec, REHAU a Top Heating, kteří nabízejí rozdělovače optimalizované pro různé počty topných okruhů a typy podlahových topení.
| Materiál | Vlastnost | Výhody |
|---|---|---|
| Mosaz | Odolnost proti korozi, max. tlak 6 barů | Dlouhá životnost, chemická odolnost, vhodné pro běžné instalace |
| Nerezová ocel | Vysoká mechanická pevnost, odolnost tlakům do 10 barů | Vhodné pro větší tlak, odolnost proti tlakových rázům, delší životnost |
| Chromování | Zvýšení odolnosti povrchu | Ochrana proti korozi a opotřebení, snadná údržba, lepší estetika |
Rozvody a rozdělovače podlahového topení tipy a triky
Pro správnou funkci systému podlahového topení je nezbytné vybrat rozdělovač s materiálem kompatibilním s použitým potrubím (například PEX nebo multilayer), aby se předešlo galvanické korozi. Počet topných okruhů u rozdělovačů se obvykle pohybuje od 2 do 12, přičemž každý okruh musí být vybaven průtokoměrem s rozsahem nastavení průtoku od 0,5 do 5 l/min pro přesné vyvážení systému. Ventily podlahového topení, zejména termostatické nebo mechanické uzavírací, umožňují regulaci průtoku a teploty v jednotlivých okruzích, čímž zvyšují komfort i energetickou úsporu.
Tip: Častou chybou při instalaci rozdělovače je nesprávné nastavení průtokoměrů, které vede k nerovnoměrnému vytápění a vyšší spotřebě energie. Doporučuje se provést tlakové zkoušky a přesné vyvážení průtoků podle projektové dokumentace.
Pro koho se rozdělovače hodí: Vhodné jsou pro rodinné domy i větší objekty s podlahovým topením, kde je potřeba přesná regulace a rozdělení tepla do více zón. Nevhodné jsou pro velmi malé instalace s jedním okruhem, kde postačí jednodušší řešení bez rozdělovače.
Pro více detailů doporučuji prostudovat návod k instalaci rozdělovače od výrobce a zohlednit specifika vaší topné soustavy.
Více informací k tématu naleznete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Volba počtu topných okruhů a připojení rozdělovače
Rozdělovače podlahového topení obvykle disponují 2 až 12 topnými okruhy. Výběr správného počtu okruhů závisí na velikosti a typu objektu – menší byty či místnosti zpravidla vyžadují 2 až 4 okruhy, zatímco větší domy nebo komerční prostory mohou potřebovat až 10 nebo 12 okruhů pro rovnoměrné rozložení tepla. Správné dimenzování okruhů také ovlivňuje délku potrubí; například na 50 m² plochy podlahy se spotřebuje přibližně 500 až 700 metrů trubky, což je nutné zohlednit při plánování rozvodů.
Standardní připojení rozdělovače podlahového topení je 3/4″ (G 1″) s roztečí otvorů 100 mm. Tato rozteč je klíčová pro kompatibilitu s ventily podlahového topení a usnadňuje montáž rozdělovače i následnou údržbu. Materiály rozdělovačů bývají odolné vůči korozi, nejčastěji měď nebo nerez, což zajišťuje dlouhou životnost systému.
Rozdělovač podlahového topení 10 okruhů jak zapojit
Při zapojení rozdělovače s větším počtem okruhů je nutné dbát na rovnoměrnou regulaci průtoku pomocí průtokoměrů podlahového topení. To zajistí vyváženost celého systému a efektivní distribuci tepla.
- Volte počet topných okruhů podle velikosti a rozdělení místností
- Používejte standardní připojení 3/4″ s roztečí 100 mm pro kompatibilitu
- Zvažte materiály rozdělovačů s ohledem na životnost a odolnost
- Regulujte průtok pomocí vestavěných průtokoměrů a ventilů podlahového topení
Odborná rada: Častou chybou při montáži rozdělovače je poddimenzování počtu okruhů, což vede k nerovnoměrnému vytápění a problémům s regulací. Pro jednoduché byty postačí menší rozdělovač, zatímco větší objekty vyžadují preciznější návrh okruhů.
Regulace průtoku a vliv ventilů na efektivitu systému
Regulace průtoku vody v systému podlahového topení zásadně ovlivňuje jeho energetickou efektivitu a komfort vytápění. Správný výběr a nastavení ventilů spolu s přesným měřením průtoku pomocí průtokoměrů umožňuje optimalizovat výkon rozdělovače podlahového topení a snížit provozní náklady.
Typy ventilů a jejich funkce
Ventily podlahového topení rozdělujeme na mechanické, termostatické a kuličkové ventily 90°. Mechanické ventily slouží k základní regulaci průtoku vody v jednotlivých topných okruzích a umožňují ruční nastavení. Termostatické ventily podporují automatickou regulaci teploty, čímž zvyšují komfort a zároveň snižují spotřebu energie přizpůsobením výkonu skutečné potřebě. Kuličkové ventily 90° jsou speciálně navrženy tak, aby šetřily instalační prostor při montáži rozdělovače, což usnadňuje rozvody a montáž rozdělovače v omezených prostorách.
Průtokoměry a přesnost měření
Průtokoměr podlahové topení umožňuje nastavit průtok v rozmezí od 0,5 do 5 l/min, což je klíčové pro přesné řízení jednotlivých topných okruhů. Přesné nastavení průtoku pomáhá dosáhnout optimálního výkonu rozdělovače podlahového topení a zamezuje plýtvání energií. Níže uvedená tabulka shrnuje základní parametry průtokoměrů používaných při montáži rozdělovače podlahového topení.
| Typ průtokoměru | Nastavitelný rozsah průtoku (l/min) | Přesnost měření (%) |
|---|---|---|
| Standardní průtokoměr | 0,5-3,0 | ±5 |
| Vysoce přesný průtokoměr | 0,5-5,0 | ±2 |
| Digitální průtokoměr | 0,5-5,0 | ±1 |
Tip: Při instalaci rozdělovače podlahového topení doporučuji věnovat pozornost kompatibilitě ventilů a průtokoměrů s materiály rozdělovačů a počtem topných okruhů, aby bylo možné systém správně nastavit pro optimální výkon.

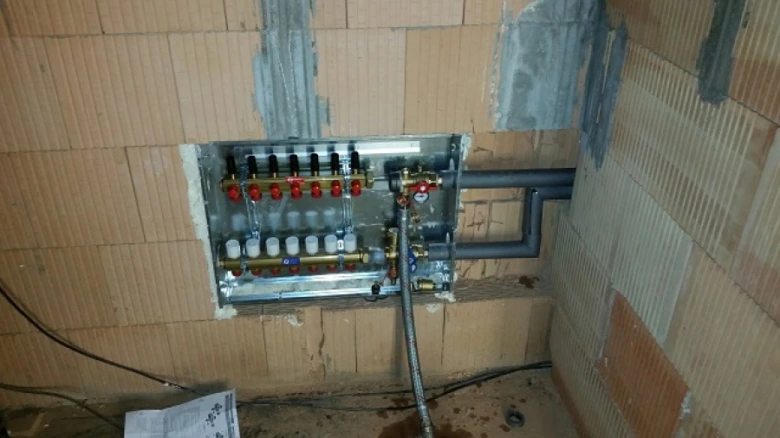

Montáž rozdělovače a součásti instalační sady
Montáž rozdělovače podlahového topení je klíčovým krokem pro správnou funkci celého systému. V této části popisuji základní postup instalace a představím součásti, které obsahuje standardní instalační sada.
Jak probíhá montáž rozdělovače podlahového topení?
Montáž rozdělovače začíná přípravou vhodného místa v blízkosti zdroje tepla. Následuje připojení 2 až 12 topných okruhů podle velikosti plochy a požadavků vytápění. Dále se instalují regulační prvky – průtokoměry podlahového topení pro přesné nastavení průtoku a odvzdušňovací ventily, které zabraňují vzduchovým bublinám v systému. Po dokončení zapojení se provede tlaková zkouška, která ověřuje těsnost a správnou funkci rozvodů. Tento postup zapojení rozdělovače podlahového topení 5 okruhů lze aplikovat i na jiné počty okruhů s odpovídající úpravou.
Jaké součásti obsahuje instalační sada rozdělovače?
Standardní instalační sada obsahuje průtokoměry pro měření a regulaci průtoku vody v jednotlivých okruzích, ventily podlahového topení pro snadné uzavření okruhů a odvzdušňovací ventily k odstranění vzduchu ze systému. Součástí je také stelaž, který umožňuje pevné uchycení rozdělovače na stěnu nebo do instalační šachty. Materiály rozdělovačů bývají nejčastěji mosazné nebo nerezové, což zajišťuje dlouhou životnost a odolnost proti korozi.
Kam umístit rozdělovač podlahového topení?
Rozdělovač podlahového topení se doporučuje umístit co nejblíže topnému zdroji, aby se minimalizovaly tepelné ztráty a usnadnila údržba systému. Nejčastější umístění je v instalační šachtě, technické místnosti nebo na stěně v chodbě. Důležitá je také rozteč připojení, která bývá standardně 100 mm, což usnadňuje připojení potrubí a ventilů. Přístupnost rozdělovače je zásadní pro pravidelnou kontrolu a případné nastavení průtoků.
Tip: Při montáži rozdělovače je častou chybou nesprávné upevnění stelaže, které může vést k vibracím a poškození armatur. Montáž doporučuji svěřit odborníkům, aby byla zajištěna správná funkčnost a dlouhodobá spolehlivost.
Kompatibilita rozdělovačů s potrubím a materiály
Rozdělovače podlahového topení mají standardní připojení 3/4″ a rozteč otvorů 100 mm, což umožňuje univerzální montáž s většinou běžných typů potrubí. Nejčastěji se využívá PEX potrubí a multilayer potrubí, která jsou díky své pružnosti a odolnosti ideální pro rozvody podlahového topení. Mosazné nebo nerezové materiály rozdělovačů zajišťují dlouhodobou spolehlivost a odolnost vůči korozi, přičemž kompatibilita rozdělovačů závisí především na správném výběru potrubí a přesné rozteči připojovacích otvorů.
Správná volba potrubí výrazně ovlivňuje funkci a životnost celého systému. Při plánování je vhodné zohlednit počet topných okruhů, který určuje velikost rozdělovače i počet ventilů podlahového topení. Průtokoměr podlahové topení pak pomáhá optimalizovat průtok vody v jednotlivých okruzích.
Rozvody a rozdělovače podlahového topení tipy a triky
| Typ potrubí | Kompatibilita s rozdělovačem | Materiál rozdělovače |
|---|---|---|
| PEX | Plně kompatibilní, 3/4″ připojení | Mosaz, nerezová ocel |
| Multilayer | Plně kompatibilní, 100 mm rozteč | Mosaz, nerezová ocel |
| Měděné (méně časté) | Nutná speciální adaptace | Mosaz, nerezová ocel |
Tip: Při montáži rozdělovače podlahového topení je třeba dbát na přesnou rozteč otvorů 100 mm, jinak hrozí netěsnosti nebo problémy s instalací. Pro správnou funkci a dlouhodobý provoz se doporučuje volit materiály rozdělovačů odpovídající typu potrubí a plánovanému počtu topných okruhů.
Údržba a servis rozdělovačů podlahového topení
Pravidelná údržba rozdělovače podlahového topení je nezbytná pro zachování optimálního výkonu a dlouhé životnosti systému. Doporučuje se provádět kontrolu průtokoměrů a ventilů podlahového topení minimálně jednou ročně, přičemž průtokoměry umožňují přesné nastavení průtoku vody v jednotlivých topných okruzích v rozmezí 0,5-5 l/min. Zanesení průtokoměrů nečistotami může způsobit nesprávné měření a tím i nerovnoměrné vytápění.
Servis rozdělovače by měl vždy zahrnovat kontrolu a odvzdušnění systému přes automatický nebo manuální odvzdušňovací ventil. Přítomnost vzduchu v rozvodech snižuje hydraulický výkon a může vést k hlučnosti nebo studeným místům v podlaze. Odvzdušnění je vhodné provádět při prvních známkách nerovnoměrného topení nebo hlučnosti, ideálně však při každé roční údržbě.
Častou chybou při montáži rozdělovače je nesprávné umístění ventilů, například příliš blízko stěny nebo bez dostatečného prostoru pro manipulaci, což ztěžuje nastavení a servis. Dalším rizikem je nevhodný výběr materiálu rozdělovače – mosazné rozdělovače jsou odolné proti korozi a vysokým teplotám, ale v agresivních vodách se doporučuje nerezová ocel pro vyšší mechanickou odolnost a delší životnost. Nesoulad materiálu rozdělovače a potrubí může způsobit elektrochemickou korozi a poruchy systému.
- Kontrolujte průtokoměry a ventily podlahového topení minimálně jednou ročně, zaměřte se na správnou funkci a čistotu
- Provádějte odvzdušnění systému přes odvzdušňovací ventil při hlučnosti nebo nerovnoměrném vytápění, ideálně každoročně
- Zkontrolujte správné umístění ventilů a kompatibilitu materiálů rozdělovače s potrubím při každé servisní prohlídce
- Vyměňujte opotřebené nebo poškozené díly včas, aby nedošlo k poklesu efektivity nebo poškození celého systému
Tip: Pro koho se údržba hodí nejvíce, jsou majitelé větších objektů s více topnými okruhy (5 a více), kde přesné nastavení průtoků a pravidelný servis výrazně ovlivňují komfort a úsporu energie. Naopak u malých instalací s 1-2 okruhy může být servis jednodušší, ale i zde je pravidelná kontrola nezbytná.

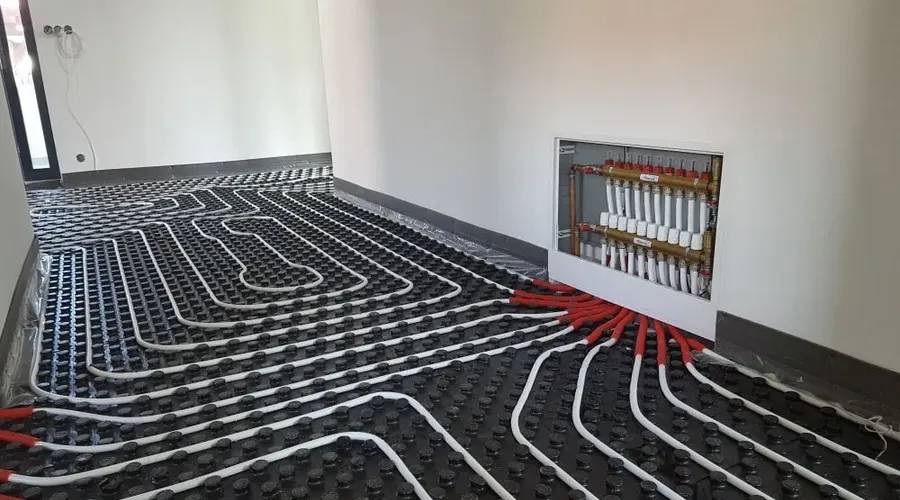

Jak fungují rozvody podlahového topení
Rozvody a rozdělovače podlahového topení zajišťují rovnoměrné rozdělení tepla do jednotlivých smyček a umožňují přesné nastavení průtoku vody v každém okruhu. Výběr rozdělovače s integrovaným čerpadlem závisí na počtu topných okruhů (2-12) a kompatibilitě s materiálem potrubí, například PEX nebo multilaminát. Správná montáž a pravidelný servis předejdou problémům s regulací teploty a zajistí spolehlivý provoz po mnoho let. Dodržování těchto zásad pomáhá optimalizovat spotřebu energie a zvyšuje komfort vytápění.
Chytrá domácnost a automatizace rozdělovačů podlahového topení
Chytrá domácnost a automatizace rozdělovačů podlahového topení nabízí přesnou a energeticky úspornou regulaci teploty v jednotlivých místnostech. Integrace s běžnými systémy domácí automatizace umožňuje ovládat každý topný okruh samostatně, což zvyšuje komfort a může snížit spotřebu energie až o 15 %.
Možnosti ovládání rozdělovačů
Rozdělovače podlahového topení lze ovládat manuálně přes mechanické ventily s nastavením průtoku v rozsahu 0,5-5 l/min, které jsou přímo součástí rozdělovače. Moderní systémy využívají termoregulační ventily kompatibilní s chytrou domácností, jež umožňují programovatelné a vzdálené řízení teploty v jednotlivých okruzích. Tyto ventily často obsahují servopohony připojené k centrálnímu řídicímu systému, což zjednodušuje montáž a zvyšuje přesnost regulace.
Výhody prostorové regulace
Prostorová regulace teploty zajišťuje, že každý topný okruh pracuje podle aktuálních požadavků místnosti, což optimalizuje nastavení průtokoměrů a průtoků vody. Tím se dosahuje rovnoměrného rozložení tepla a snížení energetické náročnosti systému až o 15 %. Precizní řízení průtoku také minimalizuje přetápění a zbytečné ztráty tepla, což vede k výrazným úsporám nákladů na vytápění.
Tip: Doporučuji přesně zvolit počet topných okruhů podle rozměrů a funkce jednotlivých místností, přičemž materiál rozdělovače (mosaz nebo nerezová ocel) by měl být kompatibilní s použitým potrubím. Častou chybou při instalaci je nedostatečné upevnění a zabezpečení průtokoměrů, které může způsobit nesprávné měření průtoku a tím snížit účinnost celého systému.
Časté dotazy
Kolik topných okruhů je běžné u rozdělovačů podlahového topení?
Rozdělovače mají obvykle 2 až 12 topných okruhů podle velikosti objektu.
Jaká je standardní rozteč otvorů u rozdělovačů?
Standardní rozteč otvorů je 100 mm, což zajišťuje kompatibilitu s potrubím.
Jaký materiál rozdělovače je nejodolnější proti korozi?
Mosaz nabízí vysokou odolnost proti korozi, nerezová ocel navíc vyšší mechanickou pevnost.
Jaký je rozsah nastavení průtoku u průtokoměrů na rozdělovači?
Průtokoměry umožňují nastavení průtoku vody od 0,5 do 5 l/min na jednotlivý okruh.
Jak často se doporučuje kontrola a údržba rozdělovače?
Údržba a kontrola průtokoměrů a ventilů by měla probíhat minimálně jednou ročně.
Kam se správně umisťuje rozdělovač podlahového topení?
Rozdělovač se umisťuje do podomítkových nebo nástěnných instalačních skříní pro ochranu a estetiku.
Jak lze integrovat rozdělovače do chytré domácnosti?
Pomocí termostatických ventilů a automatizace lze regulovat teplotu jednotlivých místností a šetřit energii až o 15 %.
Jaký je význam termostatických ventilů u rozdělovače?
Termostatické ventily umožňují automatickou regulaci teploty a zvyšují komfort i energetickou efektivitu.
Jaký je rozdíl mezi mechanickým a termostatickým ventilem?
Mechanický ventil slouží k manuálnímu uzavření, termostatický ventil automaticky reguluje teplotu.
Jaké jsou nejčastější chyby při instalaci rozdělovače?
Časté chyby zahrnují nesprávné nastavení průtoků, špatnou montáž ventilů a nedostatečné odvzdušnění systému.
Kolik metrů trubky se obvykle spotřebuje na podlahové topení v místnosti o rozloze 50 m²?
Pro 50 m² podlahového topení je potřeba přibližně 500 až 600 metrů trubky, v závislosti na rozteči smyček.
Jak správně navrhnout umístění rozdělovače podlahového topení v bytě?
Rozdělovač by měl být umístěn v technické místnosti nebo v blízkosti vstupu do topené zóny, ve výšce cca 1,5 metru od podlahy pro snadný přístup.
Jaký je základní princip fungování rozdělovače podlahového topení?
Rozdělovač rozděluje teplou vodu do jednotlivých topných okruhů a umožňuje regulaci průtoku v každém z nich, čímž zajišťuje rovnoměrné vytápění.
Jaké jsou hlavní nevýhody podlahového topení, které je třeba zvážit při instalaci?
Nevýhodou je vyšší počáteční investice a delší čas na dosažení požadované teploty oproti radiátorům.
Jaký je doporučený postup při instalaci rozdělovače podlahového topení?
Instalace začíná upevněním rozdělovače na stěnu, následně připojením topných okruhů a kontrolou těsnosti před napuštěním systému.
Jak vybrat rozdělovač podlahového topení s integrovaným čerpadlem?
Vyberte rozdělovač s čerpadlem odpovídajícím výkonu systému, obvykle s průtokem kolem 6 až 10 litrů za minutu.
Jaká je kompatibilita rozdělovačů s různými typy potrubí používaných v podlahovém topení?
Většina rozdělovačů je kompatibilní s PE-X, PERT a multilayer trubkami, ale je nutné použít odpovídající spojky a těsnění.
Jak lze optimalizovat energetickou efektivitu podlahového topení pomocí ventilů na rozdělovači?
Použitím termostatických ventilů s přesným nastavením průtoku lze snížit spotřebu energie až o 15 % díky lepší regulaci teploty v jednotlivých okruzích.
